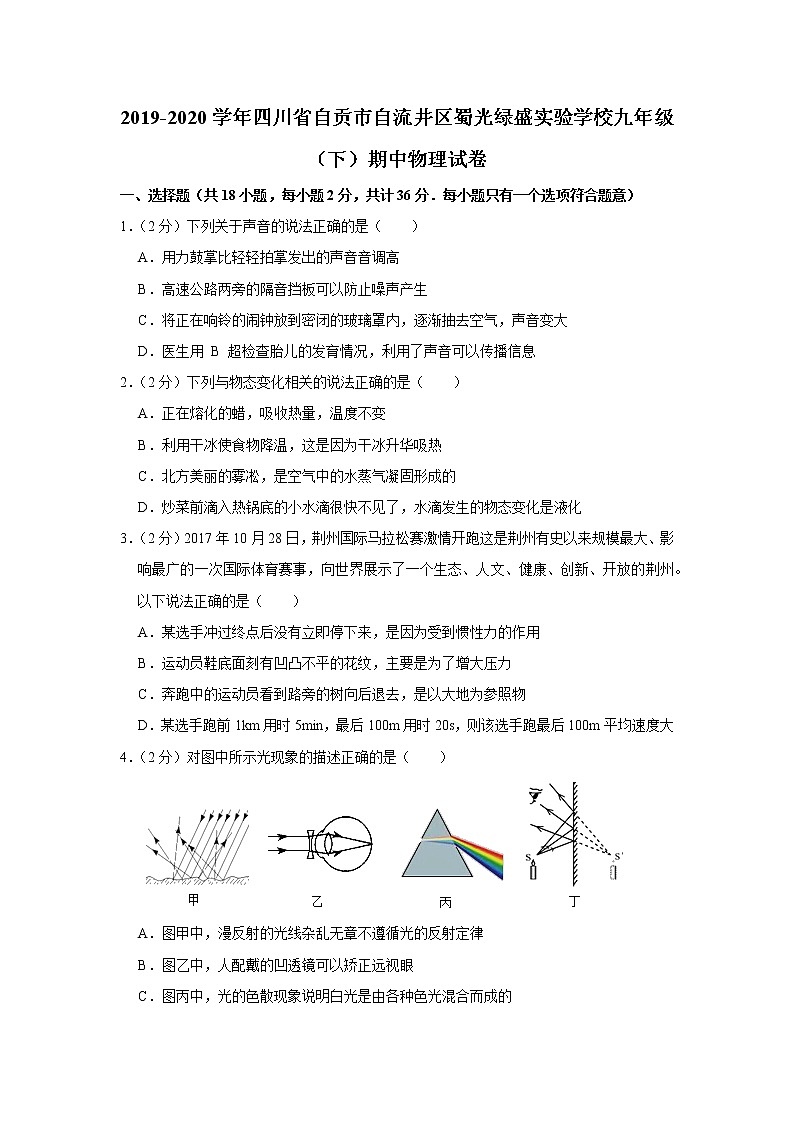

2019-2020学年四川省自贡市自流井区蜀光绿盛实验学校九年级（下）期中物理试卷
一、选择题（共18小题，每小题2分，共计36分．每小题只有一个选项符合题意）
1．（2分）下列关于声音的说法正确的是（　　）
A．用力鼓掌比轻轻拍掌发出的声音音调高
B．高速公路两旁的隔音挡板可以防止噪声产生
C．将正在响铃的闹钟放到密闭的玻璃罩内，逐渐抽去空气，声音变大
D．医生用 B 超检查胎儿的发育情况，利用了声音可以传播信息
2．（2分）下列与物态变化相关的说法正确的是（　　）
A．正在熔化的蜡，吸收热量，温度不变
B．利用干冰使食物降温，这是因为干冰升华吸热
C．北方美丽的雾凇，是空气中的水蒸气凝固形成的
D．炒菜前滴入热锅底的小水滴很快不见了，水滴发生的物态变化是液化
3．（2分）2017年10月28日，荆州国际马拉松赛激情开跑这是荆州有史以来规模最大、影响最广的一次国际体育赛事，向世界展示了一个生态、人文、健康、创新、开放的荆州。以下说法正确的是（　　）
A．某选手冲过终点后没有立即停下来，是因为受到惯性力的作用
B．运动员鞋底面刻有凹凸不平的花纹，主要是为了增大压力
C．奔跑中的运动员看到路旁的树向后退去，是以大地为参照物
D．某选手跑前1km用时5min，最后100m用时20s，则该选手跑最后100m平均速度大
4．（2分）对图中所示光现象的描述正确的是（　　）

A．图甲中，漫反射的光线杂乱无章不遵循光的反射定律
B．图乙中，人配戴的凹透镜可以矫正远视眼
C．图丙中，光的色散现象说明白光是由各种色光混合而成的
D．图丁中，平面镜成像时进入眼睛的光线是由像发出的

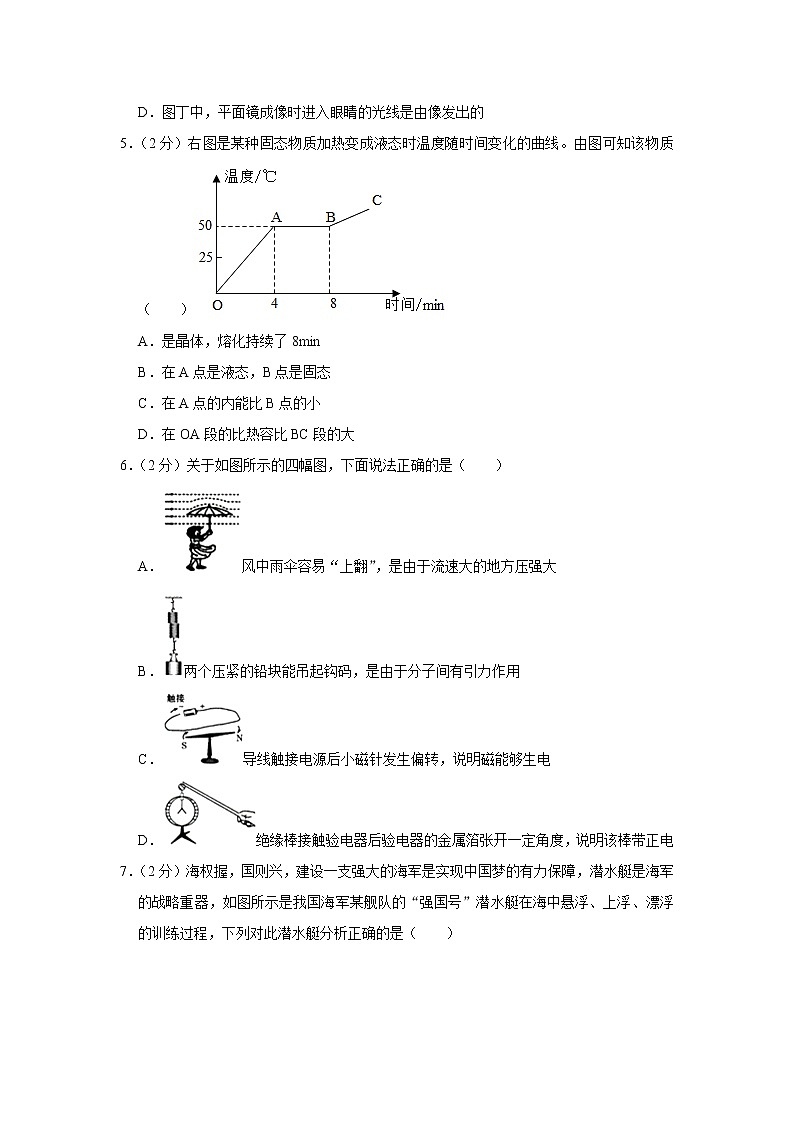

5．（2分）右图是某种固态物质加热变成液态时温度随时间变化的曲线。由图可知该物质（　　）
A．是晶体，熔化持续了8min
B．在A点是液态，B点是固态
C．在A点的内能比B点的小
D．在OA段的比热容比BC段的大
6．（2分）关于如图所示的四幅图，下面说法正确的是（　　）
A．风中雨伞容易“上翻”，是由于流速大的地方压强大
B．两个压紧的铅块能吊起钩码，是由于分子间有引力作用
C．导线触接电源后小磁针发生偏转，说明磁能够生电
D．绝缘棒接触验电器后验电器的金属箔张开一定角度，说明该棒带正电

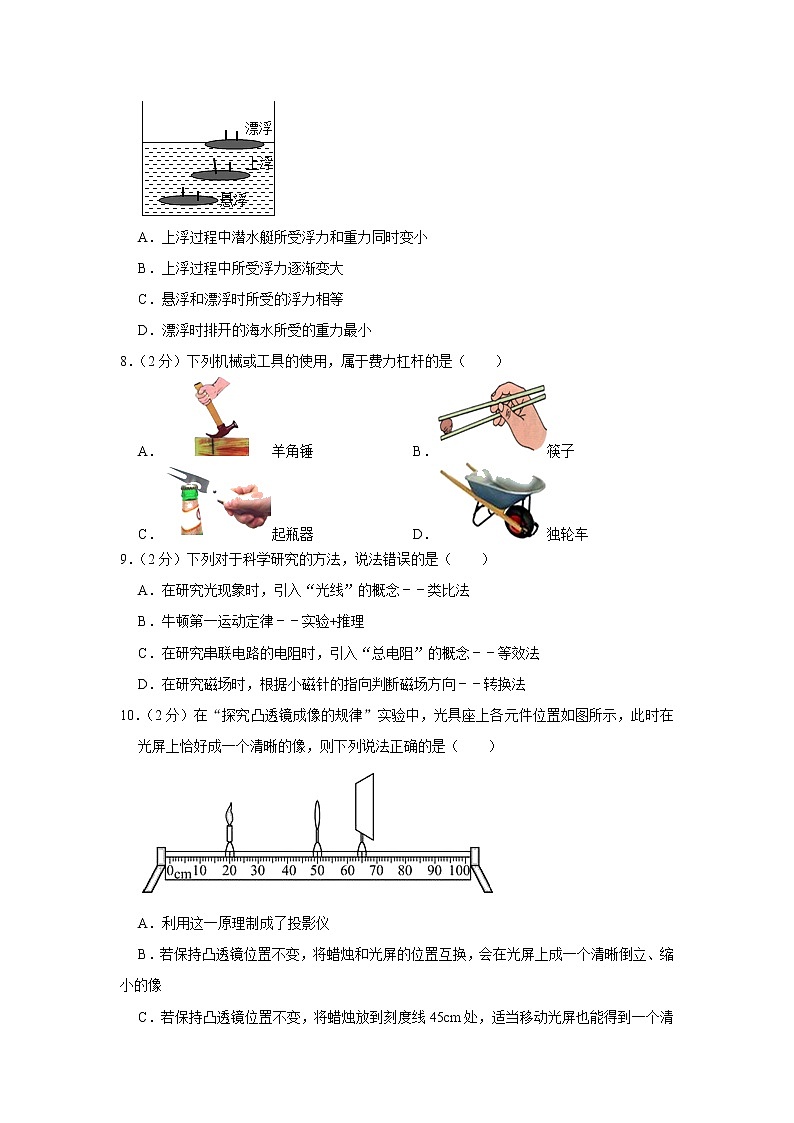

7．（2分）海权握，国则兴，建设一支强大的海军是实现中国梦的有力保障，潜水艇是海军的战略重器，如图所示是我国海军某舰队的“强国号”潜水艇在海中悬浮、上浮、漂浮的训练过程，下列对此潜水艇分析正确的是（　　）

A．上浮过程中潜水艇所受浮力和重力同时变小
B．上浮过程中所受浮力逐渐变大
C．悬浮和漂浮时所受的浮力相等
D．漂浮时排开的海水所受的重力最小
8．（2分）下列机械或工具的使用，属于费力杠杆的是（　　）
A．羊角锤 B．筷子
C．起瓶器 D．独轮车
9．（2分）下列对于科学研究的方法，说法错误的是（　　）
A．在研究光现象时，引入“光线”的概念﹣﹣类比法
B．牛顿第一运动定律﹣﹣实验+推理
C．在研究串联电路的电阻时，引入“总电阻”的概念﹣﹣等效法
D．在研究磁场时，根据小磁针的指向判断磁场方向﹣﹣转换法
10．（2分）在“探究凸透镜成像的规律”实验中，光具座上各元件位置如图所示，此时在光屏上恰好成一个清晰的像，则下列说法正确的是（　　）

A．利用这一原理制成了投影仪
B．若保持凸透镜位置不变，将蜡烛和光屏的位置互换，会在光屏上成一个清晰倒立、缩小的像
C．若保持凸透镜位置不变，将蜡烛放到刻度线45cm处，适当移动光屏也能得到一个清晰的像
D．若将蜡烛稍稍靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像
11．（2分）如图所示，水平桌面上有甲、乙、丙三个物块叠放在一起，现用5N的力F沿水平方向拉物块乙，甲、乙、丙都保持静止。下列说法中错误的是（　　）

A．乙对丙的摩擦力为5N B．甲对乙的摩擦力为5N
C．桌面对甲的摩擦力为5N D．桌面受到的摩擦力为5N
12．（2分）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。下列简易原理图符合要求的是（　　）
A． B．
C． D．
13．（2分）如图所示电路的两灯泡L1和L2分别标有“3.8V 0.2A”和“3.8V 0.3A”字样，闭合开关后两灯均发光。假设灯泡的电阻不受温度影响，下列判断正确的是（　　）

A．两灯串联 B．灯L2更亮
C．灯L1的电阻丝更粗 D．电流表A2的示数为0.5A
14．（2分）POS刷卡机的广泛应用给人们的生活带来了便利。POS机的刷卡位置有一个绕有线圈的小铁环制成的检测头（如图所示），在使用时，将带有磁条的信用卡在POS机指定位置刷一下，检测头的线圈中就会产生变化的电流，POS机便可读出磁条上的信息。图中能反映POS刷卡机读出信息原理的是（　　）

A． B．
C． D．
15．（2分）根据交通部门统计，我国每年的交通事故中很多都是酒驾所造成的，所以现在交警加大了对酒驾的打击力度。图甲是酒精浓度测试仪的原理图，R为酒精气体传感器，其阻值随酒精气体浓度的变化曲线如图乙，R0为定值电阻，电源电压不变，当被检测者酒精浓度增加时（　　）

A．电流表的示数减小 B．电压表的示数增大
C．电路总电阻增加 D．电路总功率减小
16．（2分）如图是小轩家的部分电路。下列说法正确的是（　　）

A．若熔断器熔丝熔断了，可以用铜丝代替
B．若导线cd间断路，仍然可以安全使用三孔插座
C．若闭合开关S，灯泡L不发光。用测电笔检测e点，氖管不发光，则说明灯丝一定断了
D．若ab间断路，灯泡L仍能正常工作
17．（2分）如图是甲、乙两种液体的质量与体积关系图象，将相同的木块分别放入盛有甲、乙两种液体的容器a和b中，待木块静止时，两容器液面相平，下列说法正确的是（　　）
A．a容器盛的是乙液体，b容器盛的是甲液体
B．木块在a容器内排开液体的质量较大
C．a、b两容器底部受到液体的压强相等
D．a、b两容器中木块下表面受到液体的压强相等
18．（2分）如图所示，边长为10cm的正方体木块A，通过细线与圆柱形容器底部相连，放入未知某液体中，容器中液面与木块上表面相平（容器足够深），从打开容器底放液阀开始计时，匀速排液，细线拉力F随时间t变化图象如图所示，木块密度为ρ＝0.5g/cm3，容器底面积为200cm2，g＝10N/kg，下面说法正确的是（　　）

A．液体不断排出，木块受浮力总是不断在减小
B．该液体密度为0.8g/cm3
C．第6s时，木块下表受液体压强为300Pa
D．第3s时，木块受到浮力为7N
二、填空题（本大题包括6小题，共计12分）
19．（2分）晴天时，在树荫下的地面上看到圆形的小亮斑，这是光的　 　形成的；光在真空中传播的速度是　 　m/s。
20．（2分）生活中许多现象都可以用我们所学的物理知识解释，例如腌制鸭蛋使盐进入鸭蛋中是一种　 　现象，烧水煮鸭蛋是利用　 　的方式改变鸭蛋的内能。
21．（2分）某台汽油机飞轮的转速为1800r/min，在1s内，汽油机完成了　 　个工作循环。如果汽油机在一段时间内消耗了500g汽油，若这些汽油完全燃烧，可放出热量　 　J。（q汽油＝4.6×107J/kg）
22．（2分）如图所示，吸盘由于受到　 　的作用会紧紧“吸附”在墙壁上；又由于吸盘与墙壁间有　 　，所以即使在吸盘挂一定的物体，吸盘也不会脱落。

23．（2分）冬奥会上，自由式滑雪比赛以惊险刺激很具有观赏性。一运动员在比赛过程中，从a点静止滑下到e点停止的运动轨迹如图所示，如果不计空气阻力，则：
（1）从a运动到b点，重力势能转化为　 　。
（2）在整个滑行过程中，a点的机械能　 　c点的机械能（选填“＞”或“＝”或“＜”）。

24．（2分）如图所示，当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝3：1；当开关S断开，甲、乙两表均为电流表时，两表示数之比I甲：I乙＝　 　，相同时间内R1、R2产生的热量之比Q1：Q2＝　 　。

三、简述、作图、实验题（本大题包括4小题，共22分）
25．（4分）骑行逐渐成为人们喜欢的运动项目。仔细观察如图所示的自行车结构图，会发现很多地方用到了物理知识，请列举2个在结构上或使用中应用到物理知识的例子并解释。
示例：自行车的把手有花纹，可增大摩擦。
（1）　 　；
（2）　 　。

26．如图所示，是小磁针放在通电螺线管右端静止时的情形，在螺线管左侧的虚线框内标出导线中电流的方向。

27．如图所示，凸透镜主光轴与水面重合，即：上半部分在空气中，下半部分在水中，请作出通过凸透镜的入射光线，以及折射入水后的光线（方向大致符合物理规律即可）。

28．（6分）如图所示是“探究物体动能的大小与哪些因素有关”的实验装置，实验中让钢球从斜面上某个高度由静止沿斜面滚下，在底部与静止在水平面上的木块发生碰撞，木块沿水平方向向右运动直至停止。
（1）实验中是通过观察 　 　来判断钢球的动能大小的。
（2）让同一钢球从斜面的不同高度由静止开始滚下，目的是探究钢球的动能大小与 　 　的关系。
（3）木块最终会停下来的主要原因是 　 　，此过程中木块通过 　 　方式把动能转化为内能。
（4）若水平面绝对光滑，本实验将 　 　（选填能或不能）达到探究目的，原因是 　 　。

29．（7分）在“测量小灯泡额定功率”实验中，小灯泡的额定电压U额＝2.5V。
（1）图甲是测量小灯泡额定功率的实物电路图，图中有一根线连接错误，请在这根线上打“×”，并在图中改正。

（2）闭合开关前，滑片P应位于　 　（选填“A”或“B”）端。
（3）闭合开关，移动滑片P直到电压表示数为2.5V，此时电流表示数如图乙所示，则小灯泡的额定功率为　 　W。
（4）小华设计了如图丙所示的电路也完成了该实验，请完成下列填空（电源电压不变，R1和R2为滑动变阻器，R2的最大电阻为R0）。
①只闭合开关S、S1，调节R2，使电压表的示数为2.5V；
②只闭合开关S、S2，调节　 　，使电压表的示数仍为2.5V；
③接着将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，则小灯泡额定功率的表达式P额＝　 　（用U额、R0、U1、U2表示）。
四、计算题（本大题包括2小题，共计15分．解答时应写出必要的文字说明，方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）
30．（7分）如图1所示，装有0.01m3水的圆桶置于水平地面上，桶与地面间的接触面积为0.2m2。
桶的质量忽略不计，g取10N/kg。
（1）求桶中水的质量。
（2）求这桶水对地面的压强。
（3）某同学用图2所示的滑轮组将这桶水匀速提升2m的过程中，所用拉力为40N．求该滑轮组的机械效率。

31．（8分）在如图所示电路中，小灯泡R1标有“4V 1.6W”字样，定值电阻R2＝20Ω，滑动变阻器R3允许通过的最大电流为1A，电流表A1的量程为0～0.6A，电流表A2的量程为0～3A，电压表的量程为0～3V，电源电压和小灯泡的阻值均保持不变。只闭合开关S2时，电压表的示数为2V；将滑动变阻器滑片滑到最左端，闭合所有开关，此时电流表A2示数为0.5A．求：
（1）电源电压；
（2）滑动变阻器R3的最大阻值；
（3）只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围。


2019-2020学年四川省自贡市自流井区蜀光绿盛实验学校九年级（下）期中物理试卷
参考答案与试题解析
一、选择题（共18小题，每小题2分，共计36分．每小题只有一个选项符合题意）
1．【解答】解：
A、用力鼓掌再轻轻拍掌，手掌振动的振幅不同，所以发出声音的响度就不同，故A错误。
B、高速公路两旁的隔音挡板可以在传播过程中减弱噪声，但不能防止噪声产生，故B错误；
C、当把玻璃罩内的空气逐渐抽出时，传声介质越来越少，所以传声效果越来越不好，实验过程中听到声音越来越小，设想空气被全部抽净时，就不能传声了，也就听不到声音了，故C错误；
D、医生用“B超”检查胎儿的发育情况，利用了声能传递信息，故D正确。
故选：D。
2．【解答】解：A、蜡属于非晶体，在熔化过程中吸收热量，温度不断升高，故A错误；
B、由于干冰升华吸收大量的热，从而可以使食物降温，防止变质，故B正确；
C、北方美丽的雾凇，是空气中的水蒸气遇冷直接凝华形成的小冰晶，故C错误；
D、炒菜前滴入热锅底的小水滴很快不见了，是小水滴吸热汽化成了水蒸气，故D错误。
故选：B。
3．【解答】解：
A、运动员冲过终点后没有立即停下来，是由于她具有惯性而造成的，而不是受到惯性力的作用，惯性不是力，故A错误；
B、运动鞋底面刻有凹凸不平的花纹，主要是为了在压力一定时，增大接触面的粗糙程度来增大摩擦力，故B错误；
C、奔跑中的运动员看到路旁的树向后退去，是以运动员自己为参照物的，故C错误；
D、某选手跑前1km的速度v1＝＝≈3.3m/s，最后100m的速度v2＝＝＝5m/s，所以该选手跑最后100m平均速度大，故D正确。
故选：D。
4．【解答】解：
A、漫反射的光线尽管杂乱无章，但每条光线仍然遵循光的反射定律，该选项说法错误。
B、近视眼需要配戴凹透镜矫正，该选项说法错误；
C、白光通过三棱镜时，因为不同颜色的光通过玻璃时偏折的角度不同，白光通过三棱镜分解成红、橙、黄、绿、蓝、靛、紫七色光，该选项说法正确；
D、平面镜成虚像，虚像是反射光线的反向延长线会聚而成的，虚像不会发出光线。该选项说法错误。
故选：C。
5．【解答】解：
ABC、由图象知，该物质在熔化过程中保持50℃不变，所以熔点为50℃，并且为晶体，物质在A点为固态，B点熔化结束为液态，熔化时间由4min开始到8min结束，共4min。
晶体在熔化过程虽然温度保持不变，但要不断吸热，内能增大，故在A点的内能比B点的小。故AB错误，C正确；
D、由图象可知，相同的时间内OA段升高的温度大于BC段升高的温度，由Q＝cm△t可知：当吸收的热量和质量都相同时，△t越大比热容就越小，所以在OA段的比热容比BC段的小。故D错误。
故选：C。
6．【解答】解：A、甲图中风中雨伞容易“上翻”，是由于流速大的地方压强小，故A错误；
B、两个压紧的铅块能吊起钩码，说明分子间存在引力。故B正确；
C、导线触接电源后小磁针发生偏转，当小磁针发生偏转时，说明磁针处在磁场中，即说明通电导体周围存在着磁场，故C错误；
D、验电器是用来检验物体是否带电的仪器，它是根据同种电荷互相排斥的原理制成的，图中绝缘棒接触验电器后验电器的金属箔张开一定角度，说明该棒带电，不能确定是正电，故D错误。
故选：B。
7．【解答】解：AB、潜艇上浮过程中，露出水面前，V排不变，根据F浮＝ρ液gV排可知，潜艇所受浮力不变；逐渐露出水面时，V排减小，潜艇所受浮力减小；
潜水艇是通过“把海水压出压力舱”减小自重来实现上浮的，所以上浮过程中潜水艇所受浮力先不变再减小，重力减小，故AB错误；
C、由图可知，悬浮时排开海水的体积大于漂浮时排开海水的体积，由F浮＝ρ液gV排可知，潜艇悬浮时所受浮力大，即F悬浮＞F漂浮，故C错误；
D、根据阿基米德原理可知，浮力等于排开液体所受的重力；由C项可知F悬浮＞F漂浮，所以漂浮时排开海水所受的重力最小，故D正确。
故选：D。
8．【解答】解：A、羊角锤在使用过程中，动力臂大于阻力臂，是省力杠杆；
B、筷子在使用过程中，动力臂小于阻力臂，是费力杠杆；
C、起瓶器在使用过程中，动力臂大于阻力臂，是省力杠杆；
D、独轮车在使用过程中，动力臂大于阻力臂，是省力杠杆；
故选：B。
9．【解答】解：A、在研究光的传播特点时，引入“光线”的概念，采用的是模型法。故A错误；
B、牛顿第一定律是在实验的基础上概括推理得出的，采用的是实验+推理的研究方法。故B正确；
C、研究串联电路的电阻时，引入“总电阻”的概念，采用的是等效替代法。故C正确；
D、研究磁场特点时，根据小磁针的指向判断磁场方向，采用的是转换法。故D正确。
故选：A。
10．【解答】解：A、由图可知，物距大于像距，u＞2f，2f＞v＞f，此时光屏上成倒立缩小的实像，照相机利用了此原理。故A错误；
B、若保持凸透镜位置不变，将蜡烛和光屏的位置互换，此时2f＞u＞f，成倒立、放大的实像，故B错误；
C、由图可知，物距大于像距，u＝30cm＞2f，所以f＜15cm；2f＞v＝15cm＞f，所以f＞7.5cm。所以15cm＞f＞7.5cm。当将蜡烛放在刻度线45cm处时u＝5cm，此时u＜f时，成正立、放大的虚像，虚像不能在光屏上承接。故C错误；
D、凸透镜成实像时的动态变化规律是：物远像近像变小，则若将蜡烛靠近凸透镜，则应将光屏远离凸透镜才能得到清晰的像，且像逐渐变大。故D正确。
故选：D。
11．【解答】解：
A、由题知，甲、乙、丙都保持静止；以丙为研究对象，丙没有相对运动的趋势，所以乙对丙没有摩擦力，故A错误；
B、以乙为研究对象，在水平方向上乙受到向右的拉力，则甲对乙一定有向左的摩擦力，乙才能静止，则甲对乙摩擦力f＝F＝5N，故B正确；
CD、将甲、乙、丙三个物体看成一个整体，处于静止状态，受到平衡力的作用；由题意知，向右的拉力F与桌面对甲水平向左的摩擦力f相互平衡，所以桌面对甲的摩擦力f′＝F＝5N，又因为物体间力的作用是相互的，所以桌面受到的摩擦力也为5N，故CD正确。
故选：A。
12．【解答】解：
A、由图知，闭合开关S2后，电动机即开始工作，再闭合S1后会造成电源短路，故A不符合要求；
B、由图知，两开关并联，所以两开关只要有一个开关闭合电动机都会工作，故B不符合题意；
C、由图知，S2闭合后电动机不工作，再闭合开关S1电动机才开始工作，故C符合题意；
D、由图知，闭合开关S1后，电动机即开始工作，再闭合S2后会造成电源短路，故D不符合要求。
故选：C。
13．【解答】解：
A、由图可知，电流从电源的正极流出，经开关后分为两支，一支经过灯泡L1，另一支经过左侧电流表A1和灯泡L2，汇合到电流表A2再回到电源的负极，因此，两灯泡并联，故A错误。
B、两灯泡L1和L2分别标有“3.8V0.2A”和“3.8V0.3A”字样，由I＝可得，R1＞R2，
两灯泡并联，其两端电压相等，由P＝可知，灯泡L1的实际功率小于灯泡L2的实际功率，则灯L2更亮，故B正确；
C、已知由于灯丝的材料相同，长度相同，L2电阻小于L1电阻，所以L2灯丝就较粗，故C错误；
D、由图知，两节干电池串联，则电源电压为3V；如果两灯能正常发光，则A2的示数为0.2A+0.3A＝0.5A；由于电源电压小于两灯泡的额定电压为3.8V，所以此时两灯泡都不能正常发光，则A2的示数应小于0.5A，故D错误。
故选：B。
14．【解答】解：POS刷卡机读出信息原理就是电磁感应现象
A、如图反映电流周围存在着磁场。选项错误。
B、如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这是电磁感应选项。选项正确。
C、如图是探究安培定值应用的实验。选项错误。
D、如图电路中有电源，是通电导线在磁场中受力运动，选项错误。
故选：B。
15．【解答】解：由电路图可知，定值电阻R0与酒精气体传感器电阻R串联，电压表测R0两端的电压，电流表测电路中的电流，
由图乙可知，当被检测者酒精浓度增加时，R的阻值减小，
因串联电路中总电阻等于各分电阻之和，
所以，电路中的总电阻减小，故C错误；
由I＝可知，电路中的电流增大，即电流表的示数增大，故A错误；
由U＝IR可知，R0两端的电压增大，即电压表的示数增大，故B正确；
由P＝UI可知，电路总功率增大，故D错误。
故选：B。
16．【解答】解：
A、保险丝熔断后，不能用铜丝来代替，因为铜丝的电阻率小、熔点高，用铜丝代替保险丝，不能在电流过大时自动切断电路，故A错误；
B、由图知，如果导线cd间断路，用电器的金属外壳无法接地，存在漏电危险，所以不能继续安全使用三孔插座，故B错误；
C、如果火线断路、熔断器的熔丝烧断、灯泡灯丝断了或者灯泡到火线间的电路断路，灯泡都不能发光，同时测电笔接触e点，氖管都不能发光，所以不能说明灯丝一定断了，故C错误；
D、由图知，虽然ab间断路，但电流可以从火线到灯泡，经a点回到零线，所以灯泡L仍能正常工作，故D正确。
故选：D。
17．【解答】解：
A、由图象可知，体积V相同时，甲的质量大于乙的质量，则根据ρ＝可知：ρ甲＞ρ乙；
相同木块在a、b中都处于漂浮，则所受浮力F浮a＝F浮b＝G木，
根据F浮＝ρ液gV排可得：ρagV排a＝ρbgV排b；
由图可知：V排a＜V排b；所以，ρa＞ρb；
所以，由此可知：a容器盛的是甲液体，b容器盛的是乙液体，故A错误；
B、因F浮a＝F浮b，所以由阿基米德原理可知：G排a＝G排b，则：m排a＝m排b，故B错误；
C、由于两容器中液面相平，且ρa＞ρb，根据p＝ρ液gh可知，a容器底部受到液体的压强大，故C错误；
D、木块在a、b两容器中都处于漂浮，根据浮力产生的原因可知木块下表面受到液体的压力：Fa下＝F浮a，Fb下＝F浮b，则Fa下＝Fb下；
由于两个木块相同，则底面积相同，根据p＝可知：pa下＝pb下，故D正确。
故选：D。
18．【解答】解：
A、随着液体的排出，液面下降，浮力减小，绳子的拉力减小，但减小到0以后，再随着液体的排出，木块所受到的浮力就不变了，故A错；
B、当t＝0时，A与液面的上表面相平，此时A受到重力、绳子的拉力及液体对它的浮力的作用，存在平衡关系：F浮＝G+F拉，因为木块的重力G＝ρ木gV＝0.5×103kg/m3×10N/kg×（0.1m）3＝5N，
故木块受到的浮力F浮＝G+F拉＝5N+5N＝10N，
由阿基米德原理得ρ液＝＝＝1×103kg/m3，故B错误；
C、第6s时，木块受到拉力为0，木块处于漂浮状态，下表面受到液体的压力等于木块受到的浮力，
即F＝F浮＝G＝5N，
受到液体压强：p＝＝＝500Pa，故C错；
D、由拉力F随时间t变化图象可知，拉力随时间是均匀减小的，5s内拉力均匀减小了5N，则每秒拉力减小了1N，所以，第3s时（经过了3s的时间）拉力减小了3N，此时木块受到的拉力F＝5N﹣3N＝2N，
则木块受到的浮力：F浮＝G+F拉＝5N+2N＝7N。
故选：D。
二、填空题（本大题包括6小题，共计12分）
19．【解答】解：（1）在树荫下的地面上看到圆形的小亮斑，这是光的直线传播形成的；
（2）光在真空中传播的速度最快，其速度为3×108m/s。
故答案为：直线传播；3×108。
20．【解答】解：把鸭蛋放在盐水里一段时间，鸭蛋就变咸了，这就是鸭蛋与盐之间的扩散现象，是分子热运动的表现；
烧水煮鸭蛋，水的温度高，鸭蛋温度低，两者之间存在温度差，所以发生热传递。
故答案为：扩散；热传递。
21．【解答】解：（1）四冲程汽油机一个工作循环飞轮转2圈，完成四个工作冲程，做功1次，活塞往复2次，
四冲程汽油机的飞轮转速为1800r/min，所以1s内，飞轮转30圈，共15个工作循环，60个冲程，做功15次。
（2）500g＝0.5kg汽油完全燃烧产生的热量：
Q放＝mq＝0.5kg×4.6×107J/kg＝2.3×107J。
故答案为：15；2.3×107。
22．【解答】解：使用塑料吸盘时，先挤走里边的空气，使其内部近似真空，气体压强非常小，外界大气压的作用就把它压在了光滑的墙面上；
大气压强非常大，所以对挂钩产生的压力也很大，使挂钩与墙面之间有较大的摩擦力，摩擦力方向向上，是它的作用使挂钩可以承受较大的拉力而不脱落。
故答案为：大气压；摩擦力。
23．【解答】解：
（1）从a运动到b点，高度减小，重力势能减小，速度变大，动能变大，重力势能转化为动能；
（2）在整个滑行过程中，由于存在摩擦，机械能转化为内能，所以整个过程中机械能会变大，即a点的机械能大于c点的机械能。
故答案为：（1）动能；（2）＞。
24．【解答】解：当开关S闭合，甲、乙两表为电压表时，等效电路图如下图所示：

由于串联电路各处的电流相等，根据U＝IR可知，
两电压表的示数之比：＝＝＝＝，
解得：＝；
当开关S断开，甲、乙两表为电流表时，等效电路图如下图所示：

由于并联电路各支路两端的电压相等，根据I＝可知，
R1和R2的电流之比：＝＝，
两电流表的示数之比：＝＝＝，
由Q＝W＝t可知，相同时间内R1、R2产生的热量之比：
＝＝。
故答案为：2：3；1：2。
三、简述、作图、实验题（本大题包括4小题，共22分）
25．【解答】解：自行车的构造上蕴含着丰富的物理知识：
①自行车的座垫比较宽大，可减小压强；
②电动自行车的轮胎上有凹凸不平的花纹，可增大摩擦；
③脚踏板上有花纹，可增大摩擦；
④车把的构造是轮轴，省力；
⑤车轮是圆形的，滚动摩擦比滑动摩擦小。
故答案为上面的任意两个都可以。
26．【解答】解：
因为同名磁极相互排斥，异名磁极相互吸引，所以螺线管右侧为S极、左侧为N极；
由右手螺旋定则可知螺线管中电流由右侧流入、左侧流出；如图所示：

故答案为：

27．【解答】解：（1）平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此可以画出这条折射光线对应的入射光线。
（2）过入射点垂直于水面作出法线，根据折射角小于入射角，在水中法线的另一侧作出折射光线，如图所示：

28．【解答】解：（1）实验中是通过观察小球推动木块移动的距离来判断小球的动能大小；
（2）让同一钢球从不同的高度滚下，是采用控制变量法控制质量一定而速度不同，从斜面越高的位置滚下，钢球到达斜面底端的速度就越大，所以探究钢球的动能大小速度的关系；
（3）由于木块受到阻力（或摩擦力）的作用，所以木块最终会停下来；在此过程中木块通过做功方式把动能转化为内能；
（4）若本实验装置中的水平面绝对光滑，则小球和木块将做匀速直线运动，不能达到探究的目的。
故答案为：（1）小球推动木块移动的距离；（2）速度；（3）木块受到阻力（或摩擦力）的作用；做功；（4）不能；木块一直做匀速直线运动。
29．【解答】解：
（1）分析实物图可知，此时变阻器与电流表串联后与灯并联，电压表串联在电路中，是错误的，
电流表应与灯串联，变阻器与灯串联，电压表与灯并联，将小灯泡左侧连线改接到电压表左侧，如下图所示：

（2）为了保护电路，开关闭合前，滑动变阻器的滑片应为于阻值最大处，即B端；
（3）图乙中，电流表的量程为0～0.6A，分度值为0.02A，示数为0.26A，
则灯泡的额定功率：
P＝UI＝2.5V×0.26A＝0.65W；
（4）①只闭合小灯泡所在支路，即闭合S、S1，通过调节滑动变阻器R2使灯泡两端电压为额定电压，即2.5V；
②利用等效替代的方法，只闭合R1所在支路，即闭合S、S2，通过调节滑动变阻器R1使R1两端电压为小灯泡的额定电压，即2.5V，此时R1＝RL；
③将R2的滑片P调至最左端，记下电压表的示数为U1；再将R2的滑片P调至最右端，记下电压表的示数为U2，
在③中，将R2的滑片P调至最左端，R2连入电路中的电阻为0，电压表的示数为U1即为电源电压；再将R2的滑片P调至最右端，此时两变阻器串联，电压表的示数为U2，即为R1的电压，
根据串联电路电压的规律和欧姆定律有：
＝，解得，R1＝﹣﹣﹣﹣﹣①；
小灯泡额定功率的表达式：
P额＝＝﹣﹣﹣﹣﹣﹣②，
由①②得：
P额＝。
故答案为：（1）如上图；（2）B；（3）0.65；（4）②R1的滑片；③。
四、计算题（本大题包括2小题，共计15分．解答时应写出必要的文字说明，方程式和重要演算步骤，只写出最后答案的不能得分．有数值计算的题，答案中必须明确写出数值和单位．）
30．【解答】解：
（1）水的体积V＝0.01m3，
由ρ＝可得水的质量：
m＝ρV＝1×103kg/m3×0.01m3＝10kg；
（2）这桶水所受的重力：
G＝mg＝10kg×10N/kg＝100N，
桶的质量忽略不计、自重不计，则水桶对地面的压力：
F＝G＝100N，
这桶水对地面的压强：
p＝＝＝500Pa；
（3）由图知，承担物重的绳子股数n＝3，则滑轮组的机械效率：
η＝＝＝＝＝×100%≈83.3%。
答：（1）这桶水的质量为10kg。
（2）这桶水对地面的压强为500Pa。
（3）滑轮组的机械效率为83.3%。
31．【解答】解：（1）由P＝UI＝可得，灯泡的电阻：
R1＝＝＝10Ω，
只闭合开关S2时，灯泡R1与电阻R2串联，电压表测R1两端的电压，
因串联电路中各处的电流相等，
所以，电路中的电流：
I＝＝＝0.2A，
因串联电路中总电阻等于各分电阻之和，
所以，电源的电压：
U＝I（R1+R2）＝0.2A×（10Ω+20Ω）＝6V；
（2）将滑动变阻器滑片滑到最左端，闭合所有开关，电阻R2与R3的最大阻值并联，电流表A2测干路电流，
此时电路的总电阻：
R＝＝＝12Ω，
因并联电路中总电阻的倒数等于各分电阻倒数之和，
所以，＝+，即＝+，
解得：R3＝30Ω；
（3）只闭合开关S3时，灯泡R1与滑动变阻器R3串联，电流表A1测电路中的电流，电压表测R1两端的电压，
当电压表的示数U1′＝3V时，灯泡两端的电压最大，其实际功率最大，
P1大＝＝＝0.9W，
当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，R1的功率最小，
此时电路中的电流：
I小＝＝＝0.15A，
则灯泡的最小功率：
P1小＝I小2R1＝（0.15A）2×10Ω＝0.225W，
所以，小灯泡电功率的变化范围为0.225W～0.9W。
答：（1）电源电压为6V；
（2）滑动变阻器R3的最大阻值为30Ω；
（3）只闭合开关S3，在电路安全的情况下，小灯泡电功率的变化范围为0.225W～0.9W。
