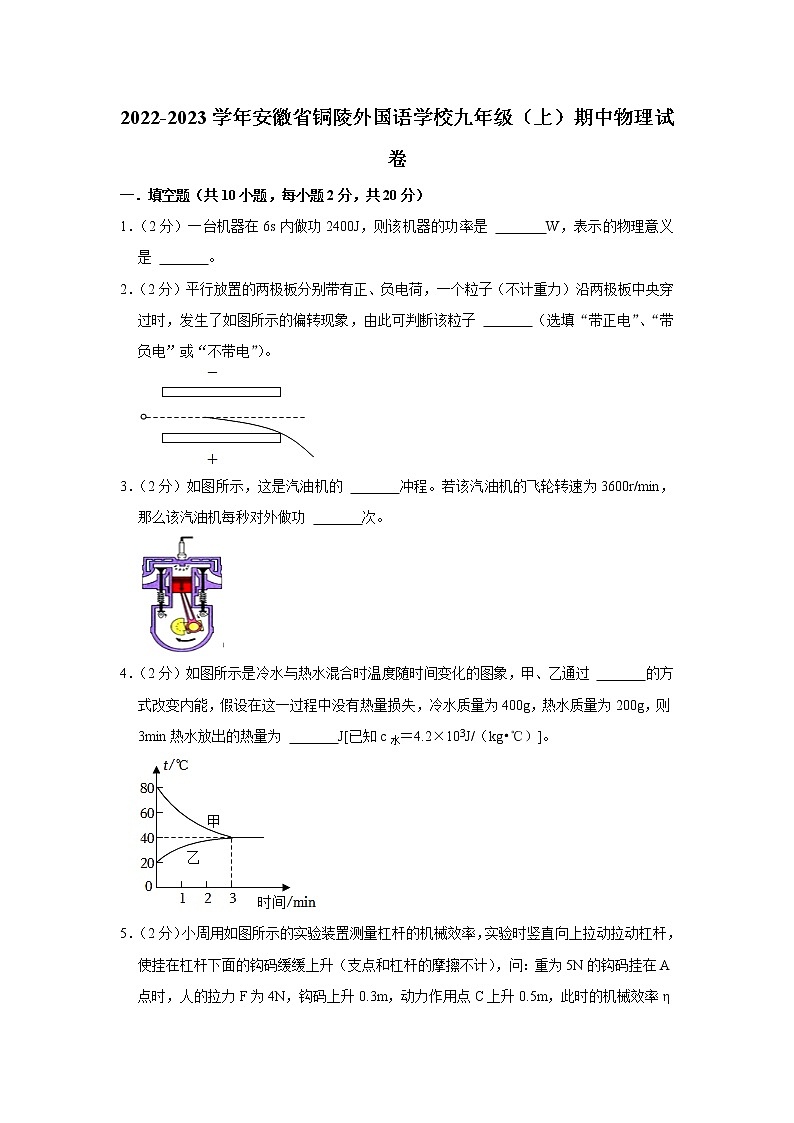

2022-2023学年安徽省铜陵外国语学校九年级（上）期中物理试卷
一．填空题（共10小题，每小题2分，共20分）
1．（2分）一台机器在6s内做功2400J，则该机器的功率是 　 　W，表示的物理意义是 　 　。
2．（2分）平行放置的两极板分别带有正、负电荷，一个粒子（不计重力）沿两极板中央穿过时，发生了如图所示的偏转现象，由此可判断该粒子 　 　（选填“带正电”、“带负电”或“不带电”）。

3．（2分）如图所示，这是汽油机的 　 　冲程。若该汽油机的飞轮转速为3600r/min，那么该汽油机每秒对外做功 　 　次。

4．（2分）如图所示是冷水与热水混合时温度随时间变化的图象，甲、乙通过 　 　的方式改变内能，假设在这一过程中没有热量损失，冷水质量为400g，热水质量为200g，则3min热水放出的热量为 　 　J[已知c水＝4.2×103J/（kg•℃）]。

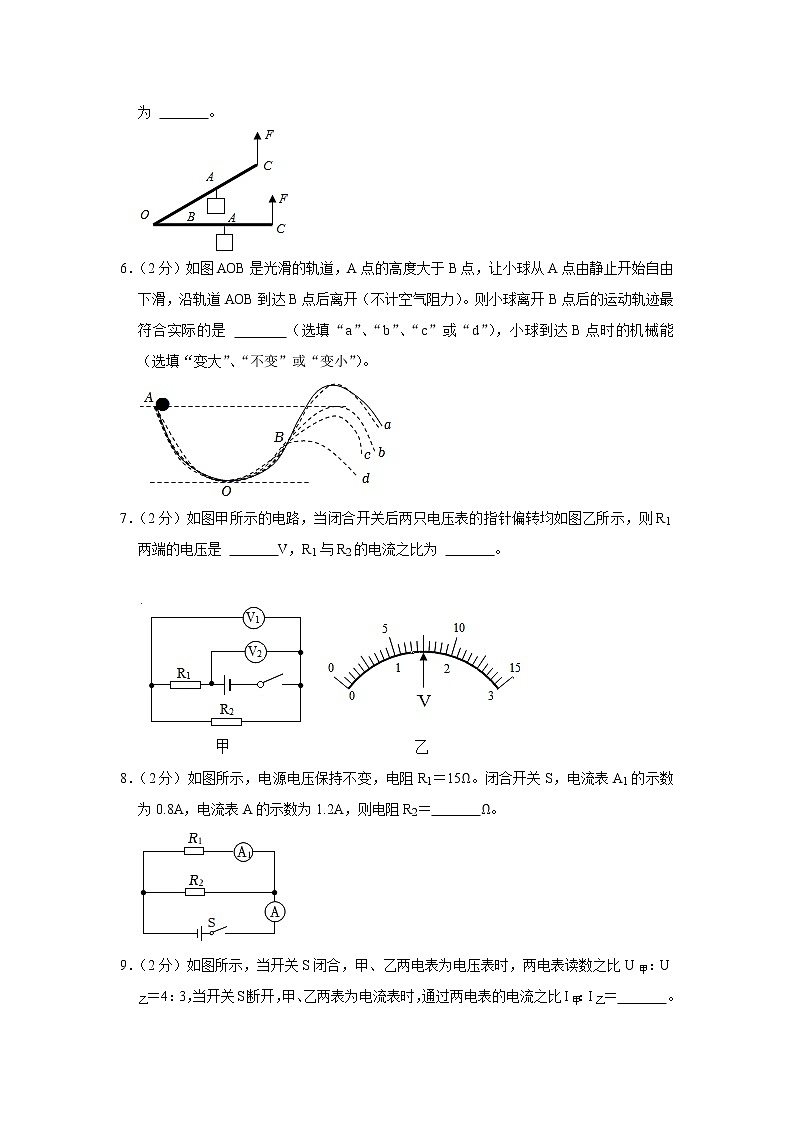

5．（2分）小周用如图所示的实验装置测量杠杆的机械效率，实验时竖直向上拉动拉动杠杆，使挂在杠杆下面的钩码缓缓上升（支点和杠杆的摩擦不计），问：重为5N的钩码挂在A点时，人的拉力F为4N，钩码上升0.3m，动力作用点C上升0.5m，此时的机械效率η为 　 　。

6．（2分）如图AOB是光滑的轨道，A点的高度大于B点，让小球从A点由静止开始自由下滑，沿轨道AOB到达B点后离开（不计空气阻力）。则小球离开B点后的运动轨迹最符合实际的是 　 　（选填“a”、“b”、“c”或“d”），小球到达B点时的机械能 　 　（选填“变大”、“不变”或“变小”）。

7．（2分）如图甲所示的电路，当闭合开关后两只电压表的指针偏转均如图乙所示，则R1两端的电压是 　 　V，R1与R2的电流之比为 　 　。


8．（2分）如图所示，电源电压保持不变，电阻R1＝15Ω。闭合开关S，电流表A1的示数为0.8A，电流表A的示数为1.2A，则电阻R2＝　 　Ω。

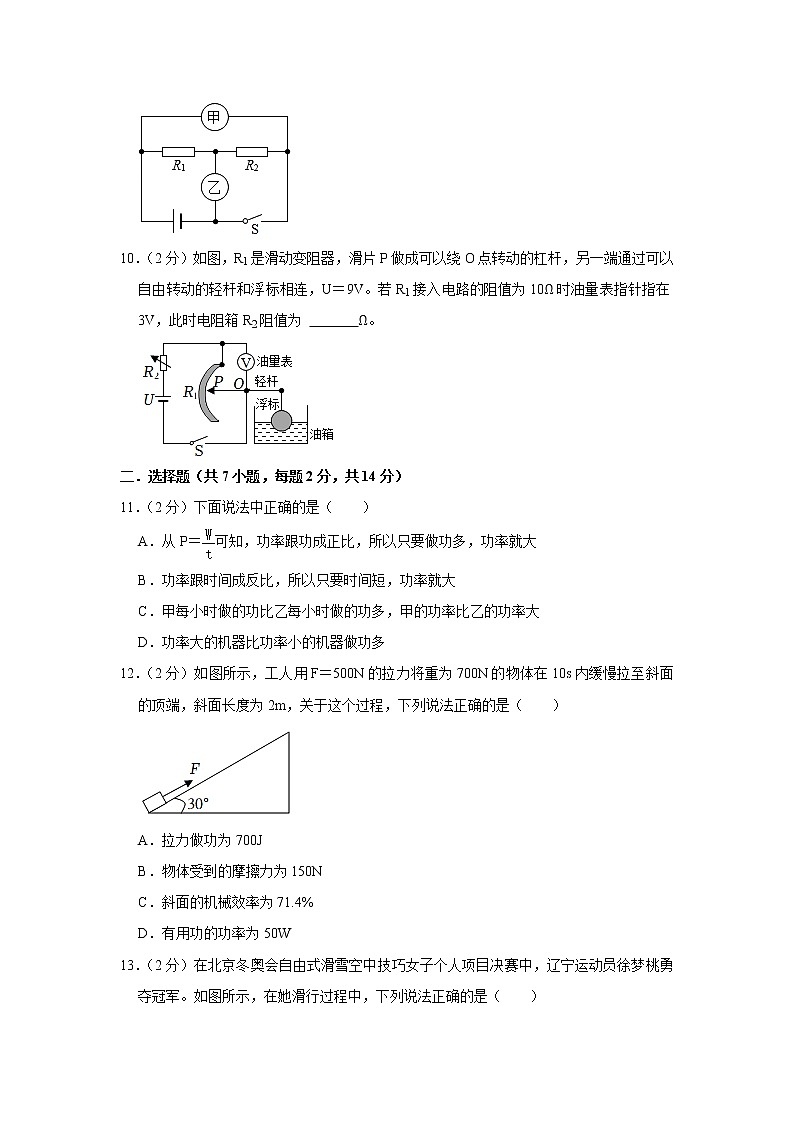

9．（2分）如图所示，当开关S闭合，甲、乙两电表为电压表时，两电表读数之比U甲：U乙＝4：3，当开关S断开，甲、乙两表为电流表时，通过两电表的电流之比I甲：I乙＝　 　。

10．（2分）如图，R1是滑动变阻器，滑片P做成可以绕O点转动的杠杆，另一端通过可以自由转动的轻杆和浮标相连，U＝9V。若R1接入电路的阻值为10Ω时油量表指针指在3V，此时电阻箱R2阻值为 　 　Ω。

二．选择题（共7小题，每题2分，共14分）
11．（2分）下面说法中正确的是（　　）
A．从P＝可知，功率跟功成正比，所以只要做功多，功率就大
B．功率跟时间成反比，所以只要时间短，功率就大
C．甲每小时做的功比乙每小时做的功多，甲的功率比乙的功率大
D．功率大的机器比功率小的机器做功多
12．（2分）如图所示，工人用F＝500N的拉力将重为700N的物体在10s内缓慢拉至斜面的顶端，斜面长度为2m，关于这个过程，下列说法正确的是（　　）

A．拉力做功为700J
B．物体受到的摩擦力为150N
C．斜面的机械效率为71.4%
D．有用功的功率为50W
13．（2分）在北京冬奥会自由式滑雪空中技巧女子个人项目决赛中，辽宁运动员徐梦桃勇夺冠军。如图所示，在她滑行过程中，下列说法正确的是（　　）

A．A点时不具有机械能
B．从A点滑行到C点的过程中重力势能不断变大
C．从C点滑行到D点的过程中，减少的动能全部转化成了重力势能
D．在B点的速度大于与它高度相同的D点的速度
14．（2分）小明对质量为500g的冰缓慢加热，不计冰和水的质量变化，他根据冰熔化成水直到沸腾的过程中记录的实验数据绘制成如图所示的温度—时间图像[c水＝4.2×103J/（kg•℃）]，下列分析正确的是（　　）

A．图像中的DE段表示冰的熔化过程，其温度不变
B．在图像中CD段中水共吸收了2.1×105J的热量
C．图像中BC段物质的温度保持不变，内能也不变
D．冰熔化过程用时6min，不断吸热，温度不断升高
15．（2分）如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。则下列判断正确的是（　　）

A．两灯泡串联，通过灯的电流为0.3A
B．两灯泡并联，通过灯L1的电流为1.5A
C．通过两灯的总电流为1.2A
D．通过灯L1的电流为1.2A
16．（2分）如图所示，电源电压保持不变，不考虑温度对灯丝电阻的影响。闭合开关S，将滑片P向右移动，下列分析中正确的是（　　）

A．电压表和电流表的示数均变小，灯泡L变亮
B．电压表和电流表的示数均变大，灯泡L变亮
C．电压表与电流表的示数之比变大，灯泡L变暗
D．电压表与电流表的示数之比不变，灯泡L变亮
17．（2分）测温模拟电路如图1所示，温度计由量程为3V的电压表改装而成，电源电压U为6V，R的阻值为40Ω，热敏电阻的阻值Rt随温度t变化的关系如图2所示。则当开关S闭合后（　　）

A．电路可测量的最高温度为50℃
B．温度计的0℃应标在电压表零刻度处
C．若增大U，电路可测量的最高温度将增大
D．若U 增大3V，R 增大45Ω，电路可测量的最高温度将增大
三．实验探究题（共3小题，18题6分，19题6分，20题8分，共20分）
18．（6分）小明在探究力对物体运动的影响时，让同一小车从同一斜面的同一高度静止滑下，在表面材料不同的水平面上运动，分别停在如图1所示的不同地方：

（1）由实验现象我们可以得出结论：平面越光滑，小车运动的距离越远，说明小车受到的阻力越 　 　，速度减小得越 　 　；
（2）由实验现象我们可以推断：假如表面绝对光滑，水平面上运动的物体在水平方向上不受力，它将做 　 　运动；
（3）通过上面的探究后，小明再思考如下问题，如图2所示，摆球从A点由静止释放摆到最右端最高点C时，如果小球所受的力全部消失，则摆球将 　 　（选填“往回摆”、“静止”或“匀速直线运动”）；
（4）接下来小明探究“物体动能的大小与什么因素有关”的实验，装置如图3所示：
①该实验中所探究物体的动能是指物体 　 　（选填“A”或“B”）的动能；
②若要研究物体动能与质量的关系，则需不同质量的物体从斜面 　 　高度由静止滚下，并观察记录。
19．（6分）在“探究电流与电压关系”的实验中，图甲是某实验小组设计的电路，电源电压3V保持不变。

（1）请用笔画线代替导线，在图甲中完成电路连接，要求滑片P向右端滑动时，电流表的示数变大；
（2）检查无误后，闭合开关发现电流表几乎无示数，电压表示数接近3V。移动滑片P，两电表示数均无变化，则电路故障可能是 　 　；
（3）排除故障后，实验中测得五组数据，并绘制出定值电阻R的I−U图像如图乙所示。由图像可得：实验中所用定值电阻R的阻值为 　 　Ω。
20．（8分）为了测量小灯泡的电阻，小明选用的实验器材有：电源（电压恒定不变）、电压表、电流表、滑动变阻器，开关及导线若干。连接的实验电路如图甲所示。

（1）同组的小红同学指出，小明连接的实验电路测得的实验数据误差较大，为减小误差，请你在需要改动的一根导线上画“×”，并用笔画线代替导线重新连接。
（2）重新连接电路后闭合开关前，需将滑动变阻器的滑片置于最 　 　（选填“左”或“右”）端。
（3）闭合开关后，滑动变阻器的滑片在某位置时，电流表、电压表指针位置如图乙所示，则此时小灯泡的电阻为 　 　Ω。（结果保留一位小数）
（4）小明又继续移动滑动变阻器的滑片，测出小灯泡在不同电压下的电阻值，最后求出平均值作为最终的测量结果。小红认为小明的做法不合理，原因是 　 　。
四．计算题（共3小题，21题6分，22题4分，23题6分，共16分）
21．（6分）如图所示，通过滑轮组用200N的拉力将重为480N的物体匀速提高2m，（不计绳重和摩擦），求：
（1）绳自由端的移动距离是多少？
（2）动滑轮的重力是多少？
（3）若重物再增加150N，则此时滑轮组的机械效率为多大？

22．（4分）天然气是一种清洁燃料。苏州很多出租车已使用天然气来代替燃油，某出租车在一段时间内消耗了500g天然气。求：
（1）这些天然气完全燃烧，可放出多少热量？
（2）若这些热量30%用来做有用功，可使牵引力为5×103N的出租车匀速行驶多少距离？
（天然气的热值为4.4×107J/kg）
23．（6分）如图所示的电路中，电源电压U不变，R1、R2和R3均为定值电阻，其中R1＝14Ω，R3＝1Ω，S1为单刀单掷开关，S2为单刀双掷开关，闭合S1，将S2掷于a端，电流表A的示数为0.4A；将S2切换到b端，电流表A的示数为0.3A。求：
（1）电源电压U的大小；
（2）电阻R2的阻值。


2022-2023学年安徽省铜陵外国语学校九年级（上）期中物理试卷
参考答案与试题解析
一．填空题（共10小题，每小题2分，共20分）
1．【解答】解：该机器的功率：
P＝＝＝400W，
表示的物理意义是：机器每秒做的功为400J。
故答案为：400；机器每秒做的功为400J。
2．【解答】解：如图所示的偏转现象，可看出该粒子与负电荷排斥，与正电荷吸引，由此可判断该粒子带负电。
故答案为：带负电。
3．【解答】解：从图中可以看出，根据火花塞点火、两气门都关闭和活塞向下移动的特点，可以判断这个冲程是做功冲程；
飞轮的转速是3600r/min，所以每秒飞轮转动的圈数为n＝×3600r＝60r，所以1s可以做功×60＝30次。
故答案为：做功；30。
4．【解答】解：
（1）将冷水与热水混合后，热水放热温度降低，冷水吸热温度升高，所以甲乙通过热传递的方式使内能发生转移的；
（2）热水的质量为：m热＝200g＝0.2kg，
由图可知：热水的初温为80℃、末温为40℃，Δt热＝80℃﹣40℃＝40℃，
3min热水放出的热量为：
Q放＝c水m热Δt热＝4.2×103J/（kg•℃）×0.2kg×40℃＝3.36×104J。
故答案为：热传递；3.36×104。
5．【解答】解：有用功：W有用＝Gh＝5N×0.3m＝1.5J；
总功：W总＝Fs＝4N×0.5m＝2J，
机械效率：η＝×100%＝×100%＝75%。
故答案为：75%。
6．【解答】解：根据题意，小球从A点由静止滑下，所以小球的机械能等于A点时的重力势能，整个过程中，机械能守恒，a的最高点超过了A点的高度，这是不可能的，故a错误；
b点的最高点与A点的高度相同，而在最高点时，小球仍具有向右运动的速度，所以b图线的机械能大于A点的机械能，故b错误；
c图线的最高点低于A点，由于在最高点时小球仍运动，其总机械能可能与开始时的机械能相等，故c正确；
小球离开轨道时，由于惯性，应具有沿轨道方向向上运动的速度，故d错误。
轨道光滑，不计空气阻力，机械能守恒，保持不变。
故答案为：c；不变。
7．【解答】解：由电路图可知，R1、R2串联，电压表V2测电源两端的电压，电压表V1测R2两端的电压。
因串联电路中总电压等于各分电压之和，且两只电压表指针的偏转角度相同，
所以，电压表V2的量程为0～15V，分度值为0.5V，则电源电压U＝7.5V，
电压表V1的量程为0～3V，分度值为0.1V，则R2两端的电压U2＝1.5V，
根据串联电路的电压特点可得，R1两端的电压：U1＝U﹣U2＝7.5V﹣1.5V＝6V；
因串联电路中各处的电流相等，所以R1与R2的电流之比为1：1；
故答案为：6；1：1。
8．【解答】解：由图可知，R1、R2并联，闭合开关，电流表A1测量通过R1的电流，电流表A测量干路的电流；
根据并联电路的电流特点可知，通过R2的电流I2＝I﹣I1＝1.2A﹣0.8A＝0.4A；
由I＝可知，R1两端的电压U1＝I1R1＝0.8A×15Ω＝12V；
根据并联电路的电压特点可知，R2两端的电压U2＝U1＝12V；
由I＝可知，电阻R2的阻值：R2＝＝＝30Ω。
故答案为：30。
9．【解答】解：闭合S，两电阻串联，甲、乙两表为电压表时，两电阻串联，电压表甲测电源电压，电压表乙测电阻R2两端的电压。
已知U甲：U乙＝4：3，因为串联电路两端的电压等于各部分电路两端的电压之和，
所以R1两端的电压为：U1＝U甲﹣U乙，
串联电路中各处电流相等，由I＝可得，
两电阻之比为：＝＝＝＝＝；
断开S，两电表为电流表时，两电阻并联，电流表甲测通过R2的电流，电流表乙测干路电流。
并联电路各支路两端的电压相等，故R1的电流与R2的电流之比为：＝＝＝，
并联电路干路中的电流等于各支路电流之和，
所以甲、乙两电流表示数之比为：＝＝＝＝。
故答案为：1：4。
10．【解答】解：由电路图可知，闭合开关，R1与R2串联，电压表测量R1两端的电压，
串联电路各处电流相等，根据欧姆定律可得通过电路的电流：I＝＝＝0.3A，
此时电路中的总电阻：R＝＝＝30Ω，
因为串联电路中总电阻等于各部分电阻之和，所以电阻箱R2阻值为：R2＝R总﹣R1＝30Ω﹣10Ω＝20Ω。
故答案为：20。
二．选择题（共7小题，每题2分，共14分）
11．【解答】解：
AB、从公式P＝可知功率的大小与做功的多少和做功的时间有关，只根据功或时间无法判定功率的大小，故AB错误，
C、已知做功的时间相同，甲做的功多，乙做的功少，所以甲的功率比乙的功率大，故C正确；
D、功率就是表示做功快慢的，不是表示做功多少的，故D错误。
故选：C。
12．【解答】解：
A、拉力做的功：W总＝Fs＝500N×2m＝1000J，故A错误；
B、根据图示和直角三角形知识可知，斜面的高度：h＝L＝×2m＝1m，
则有用功：W有用＝Gh＝700N×1m＝700J，
由W总＝W有用+W额外可得，额外功：W额外＝W总﹣W有用＝1000J﹣700J＝300J，。
由W额外＝fs可得，物体受到的摩擦力：f＝＝＝150N，故B正确；
C、斜面的机械效率：η＝×100%＝×100%＝70%，故C错误；
D、有用功的功率：P＝＝＝70W，故D错误。
故选：B。
13．【解答】解：A、A点虽然静止，动能为0，但由于在高处而具有重力势能，则机械能不为0，故A错误；
B、从A点滑行到C点的过程中，质量不变，高度变小，重力势能变小，故B错误；
C、从C点滑行到D点的过程中，由于克服摩擦力做功，一部分机械能转化为了内能，所以减少的动能没有全部转化为重力势能，故C错误；
D、运动员在滑动的过程中存在摩擦，运动员的一部分机械能转化为内能，所以B点的机械能大于D点的机械能；由于BD的高度相同，重力势能相同，则B点的动能要大于D点的动能，所以在B点的速度大于在D点的速度，故D正确。
故选：D。
14．【解答】解：A、由图可知，DE段表示水的沸腾过程，BC段是冰的熔化过程，此时吸收热量，但温度保持0℃不变，故A错误；
B、在图像中CD段中水共吸收热量：
Q吸＝c水mΔt＝4.2×103J/（kg•℃）×0.5kg×100℃＝2.1×105J，故B正确；
C、由图可知，BC段是冰的熔化过程，此时吸收热量，温度不变，内能增大，故C错误；
D．冰熔化过程用时8min﹣2min＝6min，不断吸热，温度保持不变，故D错误。
故选：B。
15．【解答】解：（1）由实物图知，两灯并联，右侧电流表测干路电流，下方电流表测L2支路电流，故A错误；
（2）并联电路中，干路电流等于各支路电流之和，而两电流表指针偏转角度相同，所以干路电流表使用大量程，由图乙知，干路电流（两灯总电流之和）I＝1.5A，故C错误；
支路电流表使用小量程，所以L2电流I2＝0.3A，
所以通过L1的电流I1＝I﹣I2＝1.5A﹣0.3A＝1.2A，故B错误，D正确。
故选：D。
16．【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测滑动变阻器两端的电压，电流表测电路中的电流；
闭合开关S后，在滑片P向右移动的过程中，滑动变阻器接入电路的电阻变大，根据串联电路的分压规律可知，其两端的电压变大，即电压表示数变大；
电路的总电阻变大，根据欧姆定律可知，电路中的电流减小，即电流表示数变小；
根据P＝I2R可知灯泡实际功率变小，灯泡变暗；
电压表的示数与电流表的示数的比值为滑动变阻器的电阻，电阻变大，比值变大；
综上所述，ABD错误，C正确。
故选：C。
17．【解答】解：由1图可知，R、Rt串联，电压表测Rt两端电压，
A、当电压表的示数最大，即Ut＝3V时，电路允许测量的温度最高，
根据串联电路两端的总电压等于各分电阻两端的电压之和可得：
定值电阻R两端的电压：UR＝U﹣Ut＝6V﹣3V＝3V，
则电路中的电流：
I＝＝＝0.075A，
热敏电阻的阻值：
Rt＝＝＝40Ω，
由图象可知，此电路允许的最高环境温度为30℃，故A错误；
B、当温度计的示数为0℃时，热敏电阻Rt的阻值不为零，根据串联电路的分压作用知，热敏电阻Rt两端的电压不为零，电压表的示数 不为零，故B错误；
C、若增大电源电压U，电压表的量程仍为0﹣3V，根据串联电路的分压作用知，定值电阻两端的电压增大，由欧姆定律I＝知电路的电流增大，热敏电阻的阻值Rt的阻值减小，电路可测量的最高温度减小，故C错误；
D、若U 增大3V，即电源电压为3V+6V＝9V，R 增大45Ω，此时电压表的量程仍为0﹣3V，根据串联电路的分压作用知，定值电阻两端的电压增大，变为9V﹣3V＝6V，由欧姆定律I＝知此时电路的电流为I′＝＝＝A，热敏电阻的阻值Rt的阻值为Rt′＝＝＝42.5Ω，由图2知此时电路可测量的最高温度大于30℃，即电路可测量的最高温度将增大，故D正确。
故选：D。
三．实验探究题（共3小题，18题6分，19题6分，20题8分，共20分）
18．【解答】解：（1）小车在水平面上运动时，受到水平面对它的摩擦力，摩擦力与压力和接触面的粗糙程度有关，表面越光滑，受到的摩擦阻力越小，小车运动的距离越远，说明速度减小的越慢；
（2）当表面绝对光滑时，小车不再受到水平面对它的摩擦力，小车的速度将不再减小，保持不变，即小车做匀速直线运动；
（3）摆球摆到最右端最高点C的瞬间，摆球的速度为0，如果此时小球所受的力全部消失，根据牛顿第一定律“物体不受力时，运动状态将保持不变”，小球将保持静止；
（4）①在如图的实验中，探究的是小球A到达水平面时撞击B前的动能；
若要探究“动能与质量的关系”，要改变物体的质量，保持物体到达水平面时的速度不变；即用不同质量的小球从斜面的同一高度由静止滚下。
故答案为：（1）小；慢；（2）匀速直线；（3）静止；（4）①A；②同一。
19．【解答】解：（1）滑片向右滑动时，电流表示数变大，说明滑动变阻器连入电路的电阻变小，故滑动变阻器右下接线柱连入电路中，如图所示：
；
（2）电流表无示数，说明电路可能断路；电压表示数接近电源电压，说明电压表与电源连通，则与电压表并联的电路以外的电路是完好的，与电压表并联的定值电阻断路了；
（3）由图像可知，当定值电阻两端的电压为2.5V时，通过定值电阻的电流为0.5A，
由欧姆定律可知，定值电阻的阻值：R＝＝＝5Ω。
故答案为：（1）如图所示；（2）定值电阻断路；（3）5。
20．【解答】解：（1）由电路图知电源电压为3V，所以电压表的量程为0～3V，而图中选用0～15V的量程，使得实验数据误差较大，正确电路如下图所示：

（2）为了保护电路闭合开关前滑片在阻值最大处，即最左端；
（3）正确连接电路后，闭合开关，当滑动变阻器的滑片P置于某位置时，电流表和电压表的示数如图乙所示，电流表选用小量程，分度值为0.02A，电流为0.24A，电压表选用小量程，分度值为0.1V，电压为2.2V，根据欧姆定律，则此时小灯泡电阻为：
R＝＝≈9.2Ω；
（4）小灯泡在不同亮度下的功率不同，灯丝的电阻不同，小灯泡电阻随温度的变化而变化，故求出平均值作为小灯泡的电阻是没有意义的。
故答案为：（1）如上图所示；（2）左；（3）9.2；（4）小灯泡电阻随温度的变化而变化。
四．计算题（共3小题，21题6分，22题4分，23题6分，共16分）
21．【解答】解：（1）由图可知，承担物重绳子的股数为n＝3，当物体匀速提高2m，绳自由端的移动距离是：
s＝nh＝3×2m＝6m；
（2）由于不计绳重和摩擦时F＝（G+G动），动滑轮重为：
G动＝nF﹣G＝3×200N﹣480N＝120N；
（3）若重物再增加150N，此时重物的重力为：
G物＝G+ΔG＝480N+150N＝630N，
此时所需拉力的大小为：
；
滑轮组的机械效率：
η＝＝＝＝＝×100%＝84%。
答：（1）绳自由端的移动距离是6m；
（2）动滑轮的重力是120N；
（3）若重物再增加150N，则此时滑轮组的机械效率为84%。
22．【解答】解：（1）这些天然气完全燃烧，可放出的热量：
Q放＝mq＝0.5kg×4.4×107J/kg＝2.2×107J；
（2）由题知，转化为的有用功：
W有用＝Q放×30%＝2.2×107J×30%＝6.6×106J，
由W有用＝Fs得行驶的路程：
s＝＝＝1320m。
答：（1）这些天然气完全燃烧，可放出的热量为2.2×107J；
（2）若这些热量30%用来做有用功，可使牵引力为5×103N的出租车匀速运动1320m。
23．【解答】解：（1）闭合S1，将S2掷于a端时，R1和R3串联接入电路，
由串联电路电阻规律和欧姆定律可知，电源电压：
U＝I1（R1+R3）＝0.4A×（14Ω+1Ω）＝6V；
（2）闭合S1，将S2掷于b端时，R2和R3串联接入电路，
由欧姆定律可知，电路中的总电阻：
R总＝＝＝20Ω，
由串联电路的电阻规律可知，电阻R2的阻值：
R2＝R总﹣R3＝20Ω﹣1Ω＝19Ω。
答：（1）电源电压为6V；
（2）电阻R2的阻值为19Ω。
