高中物理粤教版 (2019)选择性必修 第二册第三章 交变电流第三节 变压器完美版课件ppt

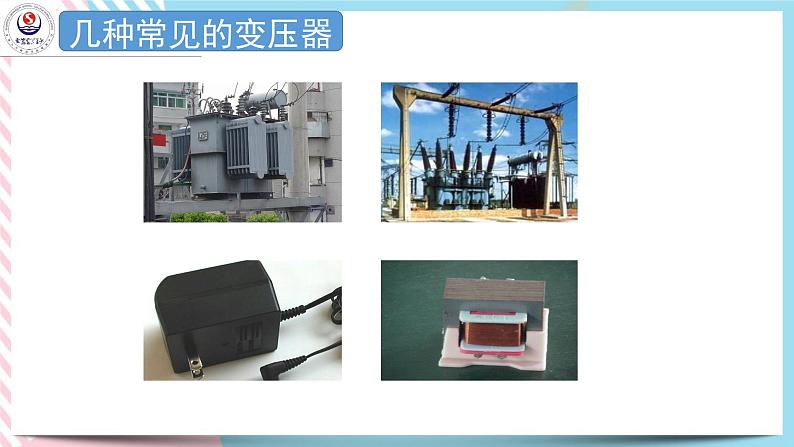

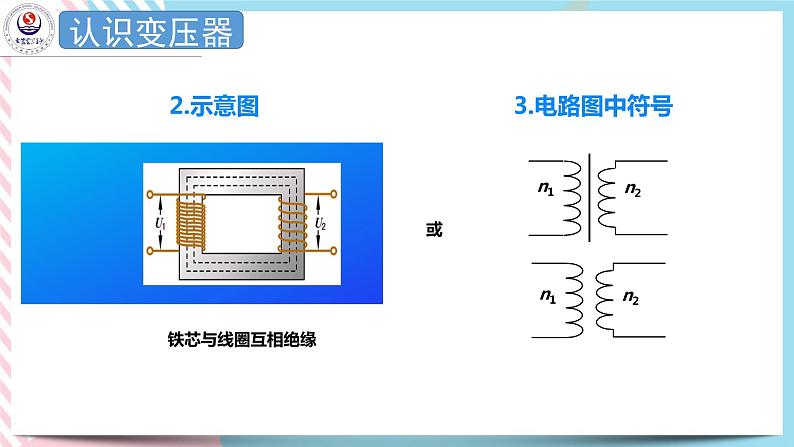

这是一份高中物理粤教版 (2019)选择性必修 第二册第三章 交变电流第三节 变压器完美版课件ppt，共33页。PPT课件主要包含了生活中的电压，几种常见的变压器，认识变压器，示意图，电路图中符号，铁芯与线圈互相绝缘，变压器的工作原理，误差允许的范围内，谁决定谁，按办事等内容，欢迎下载使用。

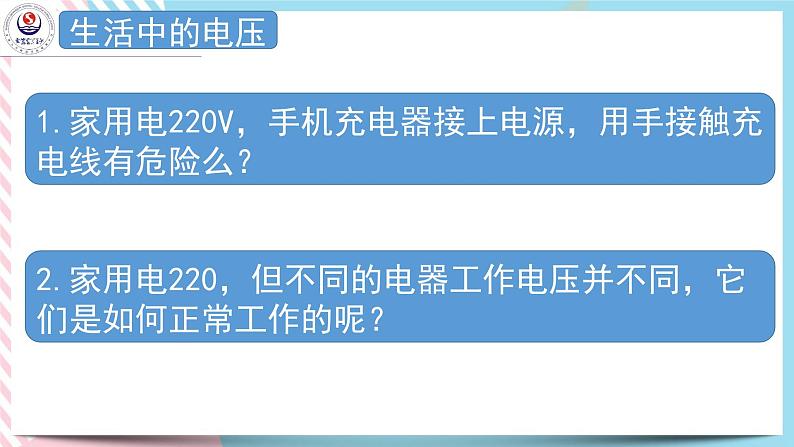

1.家用电220V，手机充电器接上电源，用手接触充电线有危险么？
2.家用电220，但不同的电器工作电压并不同，它们是如何正常工作的呢？

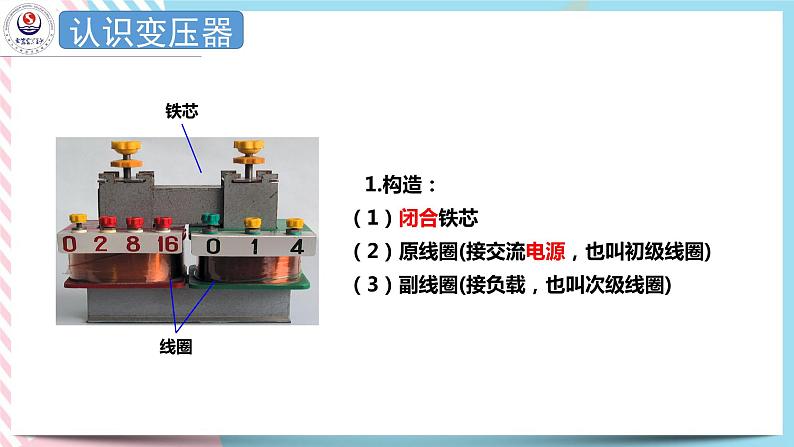

1.构造： （1）闭合铁芯（2）原线圈(接交流电源，也叫初级线圈)（3）副线圈(接负载，也叫次级线圈)
变压器原、副线圈电压与匝数的关系
变压器原、副线圈电流与匝数的关系
对一个理想变压器，不考虑能量损失，请推导变压器原副线圈电流大小关系。
原副线圈电流之比一定与匝数比成反比么？你推导的依据是什么？
变压器工作中不变的量：频率&功率
类比自来水的水压和水流
理想变压器的动态变化问题
(多选)如图所示，变压器输入电压恒定，输出端两个灯泡并联，R为滑动变阻器，P为滑动变阻器的滑动触头。开始时，开关S断开，不计导线的电阻，则下列说法正确的是(　　)A．P向左滑动，灯泡L1变暗，变压器的输入功率增大，电压表V1示数增大B．P向右滑动，灯泡L1变亮，变压器的输入功率增大，电压表V1示数不变C．闭合开关S，灯泡L1变亮，变压器的输入功率增大，电压表V2示数增大D．闭合开关S，灯泡L1变暗，变压器的输入功率增大，电压表V2示数减小
