2022年重庆市实验外国语学校中考三诊物理试题
学校:___________姓名：___________班级：___________考号：___________

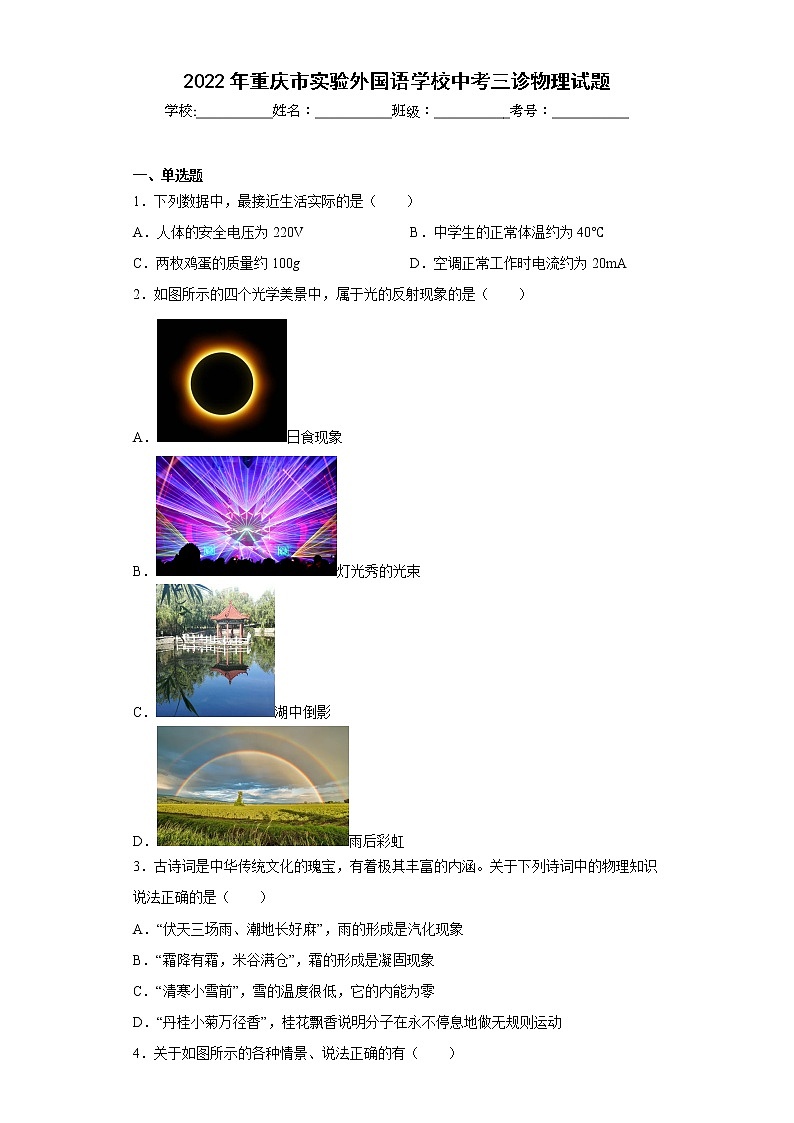

一、单选题
1．下列数据中，最接近生活实际的是（　　）
A．人体的安全电压为220V B．中学生的正常体温约为40℃
C．两枚鸡蛋的质量约100g D．空调正常工作时电流约为20mA
2．如图所示的四个光学美景中，属于光的反射现象的是（　　）
A．日食现象
B．灯光秀的光束
C．湖中倒影
D．雨后彩虹
3．古诗词是中华传统文化的瑰宝，有着极其丰富的内涵。关于下列诗词中的物理知识说法正确的是（　　）
A．“伏天三场雨、潮地长好麻”，雨的形成是汽化现象
B．“霜降有霜，米谷满仓”，霜的形成是凝固现象
C．“清寒小雪前”，雪的温度很低，它的内能为零
D．“丹桂小菊万径香”，桂花飘香说明分子在永不停息地做无规则运动

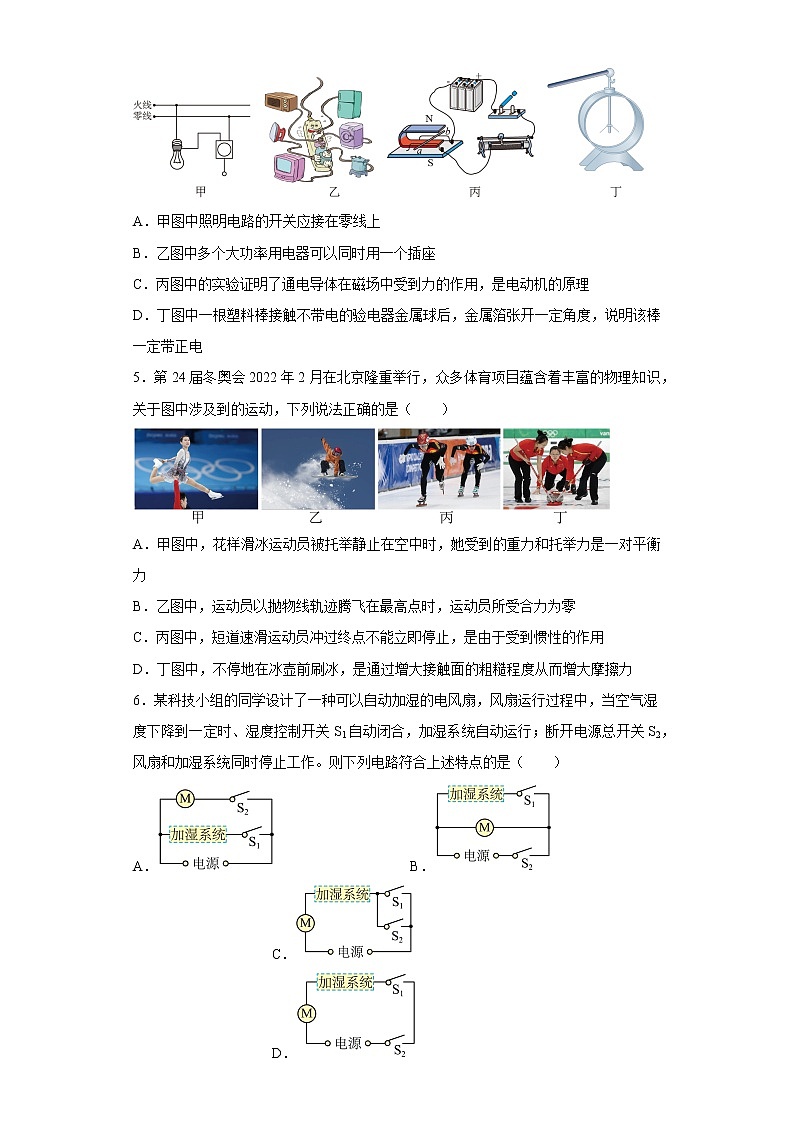

4．关于如图所示的各种情景、说法正确的有（　　）

A．甲图中照明电路的开关应接在零线上
B．乙图中多个大功率用电器可以同时用一个插座
C．丙图中的实验证明了通电导体在磁场中受到力的作用，是电动机的原理
D．丁图中一根塑料棒接触不带电的验电器金属球后，金属箔张开一定角度，说明该棒一定带正电
5．第24届冬奥会2022年2月在北京隆重举行，众多体育项目蕴含着丰富的物理知识，关于图中涉及到的运动，下列说法正确的是（　　）

A．甲图中，花样滑冰运动员被托举静止在空中时，她受到的重力和托举力是一对平衡力
B．乙图中，运动员以抛物线轨迹腾飞在最高点时，运动员所受合力为零
C．丙图中，短道速滑运动员冲过终点不能立即停止，是由于受到惯性的作用
D．丁图中，不停地在冰壶前刷冰，是通过增大接触面的粗糙程度从而增大摩擦力
6．某科技小组的同学设计了一种可以自动加湿的电风扇，风扇运行过程中，当空气湿度下降到一定时、湿度控制开关S1自动闭合，加湿系统自动运行；断开电源总开关S2，风扇和加湿系统同时停止工作。则下列电路符合上述特点的是（　　）
A． B． C． D．

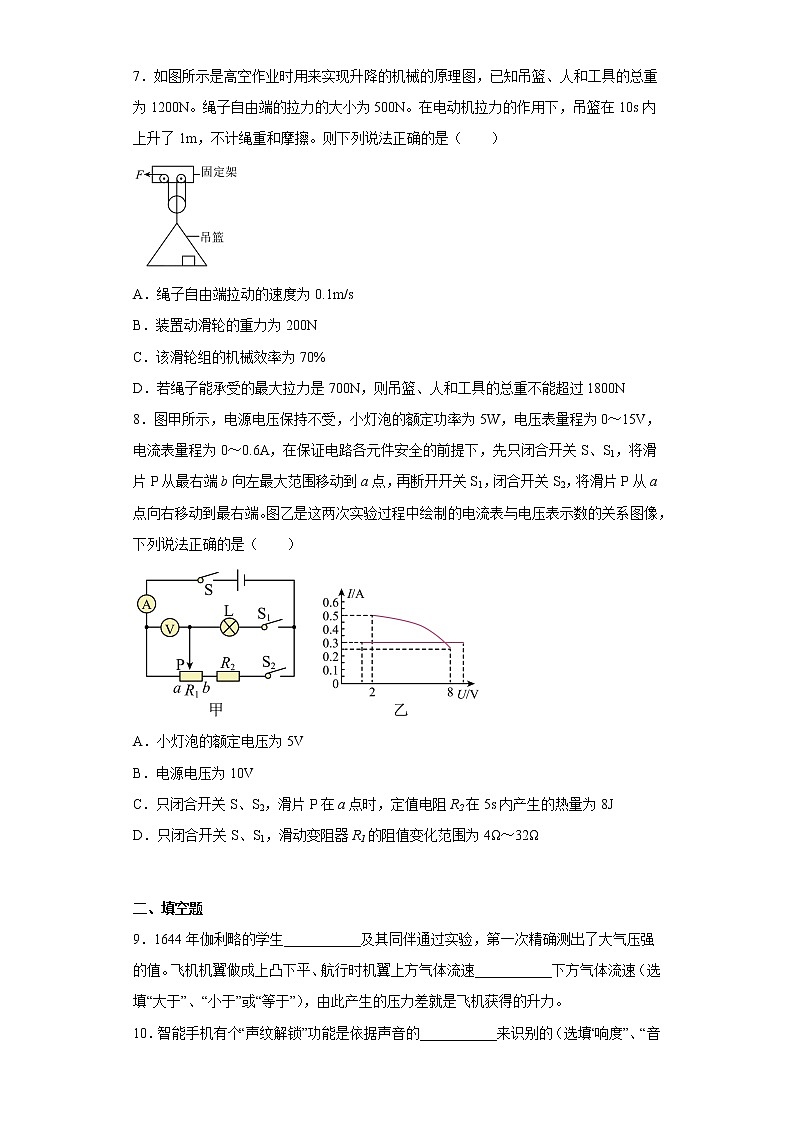

7．如图所示是高空作业时用来实现升降的机械的原理图，已知吊篮、人和工具的总重为1200N。绳子自由端的拉力的大小为500N。在电动机拉力的作用下，吊篮在10s内上升了1m，不计绳重和摩擦。则下列说法正确的是（　　）

A．绳子自由端拉动的速度为0.1m/s
B．装置动滑轮的重力为200N
C．该滑轮组的机械效率为70%
D．若绳子能承受的最大拉力是700N，则吊篮、人和工具的总重不能超过1800N
8．图甲所示，电源电压保持不受，小灯泡的额定功率为5W，电压表量程为0～15V，电流表量程为0～0.6A，在保证电路各元件安全的前提下，先只闭合开关S、S1，将滑片P从最右端b向左最大范围移动到a点，再断开开关S1，闭合开关S2，将滑片P从a点向右移动到最右端。图乙是这两次实验过程中绘制的电流表与电压表示数的关系图像，下列说法正确的是（　　）

A．小灯泡的额定电压为5V
B．电源电压为10V
C．只闭合开关S、S2，滑片P在a点时，定值电阻R2在5s内产生的热量为8J
D．只闭合开关S、S1，滑动变阻器R1的阻值变化范围为4Ω～32Ω

二、填空题
9．1644年伽利略的学生___________及其同伴通过实验，第一次精确测出了大气压强的值。飞机机翼做成上凸下平、航行时机翼上方气体流速___________下方气体流速（选填“大于”、“小于”或“等于”），由此产生的压力差就是飞机获得的升力。
10．智能手机有个“声纹解锁”功能是依据声音的___________来识别的（选填“响度”、“音调”或“音色”）。当人们感觉室外的噪声过大时，习惯于关闭门窗，这是在___________减弱噪声。
11．国内某汽车企业宣布自2022年3月起停止燃油汽车的整车生产，成为全球首个正式宣布停产燃油汽车的企业。传统燃油汽车用水冷却汽车发动机是因为水的___________大：发动机工作一段时间后，水箱中水温升高。若水箱中有5kg的水，温度升高了10℃，水吸收的热量为___________J。[J/（kg·℃）]
12．有一只标有“3V”字样的小灯泡和一个定值电阻，如图甲所示是小灯泡L和电阻R的I-U图像，由图像可知定值电阻R的阻值为______Ω；若将小灯泡L和定值电阻R接入图乙所示的电路中，已知电源电压为4V，闭合开关S，电路工作10s消耗的总电能是______J。

13．如图甲所示，边长为10cm的正方体A和高度为8cm的圆柱体B紧密结合后，用弹簧测力计挂着放于底面积为400cm2柱形容器底部中央，物体不吸水，容器足够高，然后向容器中加水，加水过程中弹簧测力计的拉环保持不动，容器底对A支持力为0，当h=4cm时，弹簧测力计的示数F=12N，结合体的重力为___________N。

14．小张同学用甲所示的装置“探究水沸腾时温度变化的特点”。图乙中①、②为水中气泡的情况，则水沸腾后的气泡情况是图___________（选填“①”或“②”）。水沸腾后，温度计的示数一直保持如图丙所示，则当地水的沸点为___________℃，由此可知实验时水面上方的气压___________1个标准大气压（选填“高于”“等于”或“低于”）。


三、作图题
15．如图所示，小车在向右做减速运动，请在小车的O点上画出水平地面对它的摩擦力；

16．请在图中画出对应的反射光线。


四、实验题
17．探究平面镜成像特点的实验如图所示：

①将纸平铺在水平桌面上，玻璃板_______架在纸上，在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察另一侧A的像。
②将另一支完全相同的、但未点燃的蜡烛B放到玻璃板后像的位置，它与像重合，说明像与蜡烛的大小_______ （选填“相等”或“不相等”）。
③将光屏放到像的位置，不透过玻璃板，观察光屏上发现无像，说明平面镜成的是_______ （选填“虚"或“实”）像。
18．小明同学用一个弹簧测力计、一个金属块、两个相同的烧杯（分别装有一定量的水和盐水），对浸在液体中的物体所受的浮力进行了探究，探究过程及有关数据如图所示。

（1）金属块浸没在水中所受的浮力是______N。
（2）观察A、B、C可得出金属块受到的浮力大小与______有关。比较A、C、E可知浮力大小还与______有关。比较A、C、D可知浮力大小与物体浸没在液体中______的无关。
（3）根据实验测得的数据还可以计算出盐水的密度为ρ盐水=______ kg/m3；
（4）为了使实验现象更明显，在满足条件的情况下，所选金属块的体积应选______（选填“较小”或“较大”）。
（5）吉吉同学受上面实验的启发，用家里的电子秤、玻璃杯、木块、水、细线，进行了如图所示的操作。
①装有适量水的杯子放在电子秤上；
②然后让木块自由漂浮在水面上：
③最后用细针将木块压入水中刚好全部浸没（水未溢出）。
吉吉利用图中的这些数据计算出木块的密度为______ g/cm3，爱思考的彪彪认为木块浸入水中后会吸水（木块吸水后不考虑其体积变化），所以吉吉测得的木块密度值应该比真实值______（选填“偏大”、“偏小”或“无影响”）。

19．在“测定小灯泡的电功率”的实验中，小华同学选用如图甲所示的器材，其中电源电压为6V，灯泡的额定电压为2.5V（灯丝电阻约为8Ω）；小灯泡两端允许加的最大电压为额定电压的1.2倍。

（1）用笔画线代替导线，将图甲所示的实物电路连接完整；（要求：向右移动滑片时，电路中的电流变小且导线不能交叉）( )
（2）为了能够顺利完成实验探究，下列两种规格的滑动变阻器应选用______；
A．“10Ω　1A”的滑动变阻器    B．“40Ω　0.5A”的滑动变阻器
（3）小华同学连接好电路后闭合开关，发现小灯泡没有发光，她应该______；
A．立即检查线路
B．立即更换灯泡
C．立即移动滑动变阻器滑片
D．迅速观察两电表示数情况后再针对性处理
（4）解决该问题后，小华同学闭合开关，移动滑片，电压表的示数如图乙所示，为了测量小灯泡的额定功率，应将滑动变阻器的滑片向______（选填“A”或“B”）端移动；
（5）小华设计数据记录表格并记录数据如下表所示：
电压U/V
0.5
1.3
2
2.5
3
电流I/A
0.16
0.22
0.26
0.28
0.3
电功率P/W
0.08
0.286
0.52
0.7
0.9
发光情况
不发光
较暗
较亮
亮
很亮
平均电功率P/W


分析表中数据可知：小灯泡的额定功率为______W。聪明的彪彪发现小华设计的表格有问题，则问题是：______；
（6）小华找来5Ω、10Ω、15Ω、30Ω的定值电阻各一个，把小灯泡换成定值电阻，换用一个规格为“XΩ　1A”的滑动变阻器，在不改变其他电路连接的情况下，探究“电流与电压、电阻的关系”。从这四个定值电阻中选择一个来研究电流与电压的关系，按照正确操作，闭合开关，记录电流表、电压表示数，再调节滑动变阻器并记录多组数据，如下表所示，分析数据后发现表格中电流与电压不成正比，检查两电表均无故障，电路连接也无任何问题，则电流与电压不成正比的原因是______。
U/V
1.2
1.4
1.8
2.2
2.6
I/A
0.22
0.26
0.34
0.42
0.5

小华接着探究电流与电阻的关系，控制定值电阻两端电压为3V，但发现无法完成4次实验，在电表量程可更换的情况下，为完成4次实验，提出了下列解决方系，其中可行的是______。
A．将定值电阻两端的电压调为3.6～6V之间
B．在电路中再串联一个阻值为5Ω的定值电阻
C．选用3～5V之间的电源电压
D．将30Ω的定值电阻更换为25Ω的定值电阻

五、计算题
20．如图所示，电动自行车以其轻便、经济、环保倍受消费者青睐，某型号电动自行车的主要技术参数如表所示，请求解：
（1）小明质量为60kg，骑上电动自行车在水平路面行驶时两轮胎与地面的总接触面积为0.01m2，那么此时车对地面的压强多大？
（2）在某平直路段上，电动自行车以额定功率匀速行驶时，受到的阻力为40N，若行驶速度为7m/s，则10s内牵引力对自行车所做的功是多少J？
型号
TDR0178Z
无刷电机
48V
整车质量
80kg
外包尺寸
1860mm×530mm×1050mm


21．小明同学借助力传感开关为自家太阳能热水器设计向水箱注水的自动控制简易装置。装置示意图如图所示，太阳能热水器水箱储水空间是长方体。考虑既充分利用太阳能又节约用水，小明设计水箱储水最低深度是0.1m，最高深度是0.5m（图中未标注最高和最低水位线），力传感开关通过细绳在水箱内悬挂一根细长的圆柱形控制棒，当拉力时，打开水泵开关向水箱注水，当拉力，关闭水泵开关停止注水。已知控制棒重，高为0.6m，不计细绳质量与体积。小明完成设计和安装，自动控制简易装置按照设计正常工作。求：
（1）水箱底受到水的最大压强；
（2）控制棒排开水的最小体积；
（3）控制棒的密度。

22．如图甲所示，是一款各位奶爸奶妈的必备电器吸奶器，其铭牌的部分参数如表格所示，它有着高温消毒，中温加热和各季保温和夏季保温的功能，其等效电路结构如图乙。已知：电源电压为220V，R1和R2为发热电阻，R3是规格为“1000Ω　5A”的滑动变阻器，它工作时产生的热量不计。当闭合S、S2时，电器处于冬季保温，当闭合S、S3时，处于夏季保温，调节R3的大小，可以手动调节保温的功率；当S、S1、S2闭合，电器处于中温档，当开关全闭合时，电器处于高温档。当R3调到某一阻值且保持不变时，冬季保温与夏季保温的功率之比为8∶9，电压表示数之比为2∶3，求：
产品名称
暖奶器
额定电压
220V
额定容量
两个奶瓶
额定功率
高温档
300W
中温档

冬季保温

夏季保温


（1）电器以高温档工作时，电路中干路的电流大小？（保留一位小数）
（2）吸奶器以高温档单独工作400s，标有“3000imp/kw·h”的电能表指示灯闪烁了81次，则此时电源的实际电压为多大？
（3）将滑片移动到另一位置，使R1的阻值为484Ω时，冬季保温功率为多少W？


参考答案：
1．C
【详解】A．对人体的安全电压不高于36V，故A不符合题意；
B．人的正常体温在37℃左右，中学生的温度也在此范围内，故B不符合题意；
C．一枚鸡蛋大约50g，两枚鸡蛋的质量约100g，故C符合题意；
D．空调的额定功率为1100W左右，正常工作时的电流大约为

故D不符合题意。
故选C。
2．C
【详解】A．日食是由光的直线传播形成的，故A不符合题意；
B．灯光秀的光束是由光的直线传播形成的，故B不符合题意；
C．湖中倒影是平面镜成像，属于光的反射现象，故C符合题意；
D．雨后天空出现彩虹，是由于太阳光照到空气中的小水滴上，被分解为绚丽的七色光，是光的色散现象，故D不符合题意。
故选C。
3．D
【详解】A．雨是空气中的水蒸气遇冷液化成水形成的，故A错误；
B．霜是水蒸气遇冷凝华成小冰晶形成的，故B错误；
C．一切物体都具有内能，不论温度高低，故C错误；
D．桂花飘香是扩散现象，说明分子在永不停息地做无规则运动，故D正确。
故选D。
4．C
【详解】A．甲图中照明电路的开关应接在火线上，故A错误；
B．乙图中多个大功率用电器不可以同时用一个插座，会因为功率过大，存在安全隐患，故B错误；
C．丙图中的实验，有电源，有磁体，通电后导体运动，证明了通电导体在磁场中受到力的作用，是电动机的原理，故C正确；
D．丁图中一根塑料棒接触不带电的验电器金属球后，金属箔张开一定角度，验电器只可以验证物体是否带电，无法验证带哪种电荷，所以该棒可能带正电，也可能带负电，故D错误。
故选C。
5．A
【详解】A．甲图中，花样滑冰运动员被托举静止在空中时，她受到的重力和托举力，作用在同一物体上，大小相等，方向相反，作用在同一直线上，是一对平衡力，故A正确；
B．乙图中，运动员以抛物线轨迹腾飞在最高点时，运动员受到重力，所受合力不为零，故B错误；
C．丙图中，短道速滑运动员冲过终点不能立即停止，是由于运动员具有惯性，故C错误；
D．丁图中，不停地在冰壶前刷冰，是通过减小接触面的粗糙程度从而减小摩擦力，故D错误。
故选A。
6．B
【详解】风扇运行过程中，当空气湿度下降到一定时、湿度控制开关S1自动闭合，加湿系统自动运行，说明开关S1与加湿系统串联，控制加湿系统，断开电源总开关S2，风扇和加湿系统同时停止工作，说明开关S2在干路中，故B符合题意，ACD不符合题意。
故选B。
7．D
【详解】A．动滑轮上有三股绳，绳子端10s内移动的距离应该是吊篮的三倍，即为s=3m，由速度公式可得，绳子端移动的距离为

故A错误；
B．动滑轮上有三股绳，根据题意，绳子端的拉力应该为动滑轮的重力和重物重力之和的三分之一，即

解得：G动=300N，故B错误；
C．吊篮、人和工具的总重所做的功为有用功，人拉力所做的功为总功，由上述分析及功计算公式可得，有用功和总功分别为


机械效率为

故C错误；
D．根据题意，若绳子能承受的最大拉力是700N，则吊篮、人和工具的总重和动滑轮的总重最大为
F总=3F大=3×700N=2100N
则吊篮、人和工具的总重为
G最=F总-G动=2100N-300N=1800N
故D正确。
故选D。
8．D
【详解】A.从图乙可知，电路中的最大电流为0.5A，而电流表的量程为0~0.6A，小灯泡的额定功率为5W，则小灯泡的额定电压为

故A错误；
B．当电流为0.5A，小灯泡的电压为10V，滑动变阻器两端的电压为2V，故电源电压为12V，故B错误；
D．当只闭合开关S、S1，滑动变阻器与灯泡L串联，从图像可知，当电压表的示数为2V时，电流表的示数为0.5A，则此时滑动变阻器的阻值为

当电压表的示数为8V，电流表的示数为0.25A，则此时滑动变阻器的阻值为

故D正确；
C．当断开开关S1，闭合开关S2，滑动变阻器此时是一个定值，滑动变阻器与电阻R2串联，电压表测量滑动变阻器左半部分的电压，随着滑片向右滑动，电路中的电流不变，此时电路中的电流为0.3A，则总电阻为

定值电阻R2的阻值为

只闭合开关S、S2，滑片P在a点时，定值电阻R2在5s内产生的热量为

故C错误。
故选D。
9．     托里拆利     大于
【详解】[1]伽利略的学生托里拆利及其同伴第一次精确测出大气压的值。
[2]飞机机翼做成上凸下平、航行时机翼上方空气流速大于下方空气流速，因而上表面受到的向下的压强小于下表面受到的向上的压强，由此产生的压力差，使飞机获得向上的升力。
10．     音色     声音的传播途中
【详解】[1]不同人的声音的音色不同，手机有个“声纹解锁”功能是依据声音的音色来识别。
[2]室外的噪声通过门窗，传入室内，所以人没习惯于关闭门窗减弱噪声，这是从传播过程中减弱噪声。
11．     比热容     2.1×105
【详解】[1]用水冷却发动机是因为水的比热容大，升高相同的温度能够吸收更多的热量。
[2]根据比热容公式可知

12．     10     12
【详解】[1]定值电阻R的阻值为

[2]由电路图乙可知，小灯泡L和定值电阻R串联，串联电路的电流相等，电源电压为4V，由甲图可知，当电流为0.3A时，灯泡的电压为1V，定值电阻的电压为3V，电路工作10s消耗的总电能为
W=UIt=4V×0.3A×10s=12J
13．16
【详解】当液体深度为
h=4cm=0.04m
物体底部所受的液体压强为

由题意可知正方体A的底面积为
S=10cm×10cm=100cm2=0.01m2
由可知，水给物体A底部的压力大小为

由浮力的产生原因可知，此时结合体受到的浮力
F浮=F=4N
此时物体受到浮力、重力和测力计拉力三个力作用，且处于平衡状态，则结合体的重力为

14．     ①     98     低于
【详解】[1]②图气泡在上升过程中，体积逐渐减小，是沸腾前的现象；①图气泡在上升过程中体积逐渐增大，是沸腾时的现象，故①符合题意，②不符合题意。
故选①。
[2]由图可知，温度计的分度值为1℃，示数为98℃。
[3]气压高，沸点高，气压低，沸点低，标准大气压下，水的沸点是100℃，此时水的沸点是98℃，所以此地大气压低于一个标准大气压。
15．
【详解】小车向右做减速运动，则所受摩擦力方向水平向左，如下图所示：

16．
【详解】过O点作法线ON垂直于镜面，作射线OB，使∠BON=∠AON，OB为反射光线，如下图所示：

17．     垂直     相等     虚
【详解】①[1]如果玻璃板与水平桌面不垂直，则所成的像不在水平面上，导致无论怎样移动另一支蜡烛都不能和像重合。故将纸平铺在水平桌面上，玻璃板垂直架在纸上，在玻璃板的一侧立一支点燃的蜡烛A，透过玻璃板观察另一侧A的像。
②[2]将另一支完全相同的、但未点燃的蜡烛B放到玻璃板后像的位置，它与像重合，说明未点燃的蜡烛B与玻璃板后的像大小相等，因为两蜡烛完全相同，故可得出像与蜡烛的大小相等。
③[3]实像是由实际光线形成的，虚像是由实际光线的反向延长线形成的，不能被光屏接收。将光屏放到像的位置，不透过玻璃板，观察光屏上发现无像，说明平面镜成的是虚像。
18．     1     排开液体的体积     液体密度     深度     1.2×103     较大     0.5     偏大
【详解】（1）[1]金属块浸没在水中所受的浮力为
F浮=G-F示=2.2N-1.8N=1N
（2）[2]观察A、B、C，随着排开液体体积的增大，弹簧测力计的示数在减小，则浮力在逐渐变大，可得出金属块受到的浮力大小与液体的体积有关。
[3]比较A、C、E，排开液体体积相同时，液体的密度越大，弹簧测力计的示数越小，则浮力越大，可知浮力大小还与液体的密度有关。
[4]比较A、C、D，液体密度和排开液体的体积相同时，浸入的深度不同，弹簧测力计的示数相同，说明受到的浮力相同，可知浮力大小与物体浸没在液体中深度无关。
（3）[5]金属块的体积为

盐水的密度为

（4）[6]选较大体积的金属块，排开液体的体积较大，受到的浮力较大，实验现象更明显。
（5）[7]木块的质量为
m木=m2-m1=150g-100g=50g
木块的体积等于排开水的体积为

木块的密度为

[8]木块浸入水中吸水后，体积不变，排开水的质量不变，而玻璃杯和水（减小）的总质量变小，第三图中电子秤的示数偏小，即体积偏小，密度偏大。
19．          B     D     A     0.7     在不同电压下灯泡的电功率是不一样的，且差别较大，求灯泡电功率的平均值没有意义     电流表未调零     C
【详解】（1）[1]电流表与小灯泡串联，连接灯泡的右端接线柱和电流表的“-”接线柱，如图所示

（2）[2]电压为6V，小灯泡正常工作时电压为2.5V，根据串联电路电压规律，滑动变阻器所分电压为
U滑=6V-2.5V=3.5V
根据串联分压原理

则滑动变阻器此时的电阻约为

故A不符合题意，B符合题意。
故选B。
（3）[3]闭合开关，小灯泡没有发光，很可能是因为滑动变阻器接入阻值过大，灯泡实际功率很小，不能发光，要先观察两电表的示数情况，判断是电路有故障还是滑动变阻器阻值太大的原因， 再进行针对性处理，故ABC不符合题意，D符合题意。
故选D。
（4）[4]图乙中，电压表示数为2.2V，小于灯泡额定电压2.5V，所以应增大灯泡两端的电压。根据串联电路电压规律，应减小滑动变阻器两端的电压，由分压原理，应减小滑动变阻器连入电路的电阻值，故滑片应向A移动，直至电压表示数达到2.5V。
（5） [5]分析表中数据可知：当灯泡电压为额定电压2.5V时，小灯泡的额定功率为0.7W。
[6]表格中有记录灯泡的平均电功率一栏，不合理。因为在不同电压下灯泡的电功率是不一样的，且差别较大，求灯泡电功率的平均值没有意义。
（6）[7]分析表中数据发现，每次电流值增加0.02A，可以得出在电阻一定时，电流与电压成正比，所以原因是电流表测量前没有调零。
[8]由以上表格数据可知，开关闭合，滑动变阻器最值最大，记录电压表为1.2V时，电路电流应为0.24A，滑动变阻器两端电压为
U'滑=6V-1.2V=4.8V
则滑动变阻器的最大最值为

小华控制定值电阻两端电压为3V，根据串联电路电流特点，滑动变阻器分压为3V，在根据串联电路分压原理可知，滑动变阻器连入电路的阻值等于定值电阻的阻值，当定值电阻为30Ω时，实验无法完成。
A．如果将定值电阻两端的电压调为3.6～6V之间，如果为6V，当定值电阻为5Ω时，电流为1.2A，超过了电流表量程，故A不符合题意；
B．在电路中再串联一个阻值为5Ω的定值电阻，滑动变阻器的最大值最小需要
R0=30Ω-5Ω=25Ω
超过了滑动变阻器的最大值，故B不符合题意；
C．定值电阻为30Ω、滑动变阻器最大为20Ω时，电源最大电压为
U=I（R+R滑）=0.1A×（30Ω+20Ω）=5V
滑动变阻器最值最小为0时，电源最小电压为3V，故C符合题意；
D．将30Ω的定值电阻更换为25Ω的定值电阻，根据题意，滑动变阻器的最大值至少也需要25Ω，超过了滑动变阻器的最大阻值，故D不符合题意。
故选C。
20．（1）1.4×105Pa；（2）2800J
【详解】解：（1）由题意可知，人和车的总质量为
m总=m人+m车=60kg+80kg=140kg
则人和车的总重力为
G总=m总g=140kg×10N/kg=1400N
由受力分析可得，骑上电动自行车在水平路面行驶时，自行车对水平路面的压力F压等于人和车的总重力G总，即
F压=G总=1400N
则车对地面的压强为

（2）由题意可知，自行车的行驶速度为v=7m/s，则10s内行驶的距离为
s=vt=7m/s×10s=70m
电动自行车以额定功率匀速行驶时，受到的阻力为f=40N，此时车处于受力平衡状态，则由二力平衡可知，自行车的牵引力为
F=f=40N
故由W=Fs可得，10s内牵引力对自行车所做的功为
W=Fs=40N×70m=2800J
答：（1）此时车对地面的压强为1.4×105Pa；
（2）10s内牵引力对自行车所做的功为2800J。
21．（1）；（2）；（3）
【详解】解：（1）由题意知，储水最高深度是0.5m，故水箱底受到水的最大压强为

（2）当细绳拉力F达到16N时，开始注水，此时控制棒受到的浮力最小，故控制棒受到的最小浮力为

根据阿基米德原理可知，此时控制棒排开水的体积最小，故控制棒排开水的最小体积为

（3）当细绳拉力F达到8N时，停止注水，此时控制棒受到的浮力最大，故控制棒受到的最大浮力为

根据阿基米德原理可知，此时控制棒排开水的体积最大。故控制棒排开水的最大体积为

控制棒排开水的体积的最大变化量为

由题意可知，当控制棒排开水的体积最小时，水面高度最低，为0.1m，当控制棒排开水的体积最大时，水面高度最高，为0.5m，故水面高度的最大变化量为

故控制棒的横截面积为

控制棒的体积为

控制棒的质量为

控制棒的密度为

答：（1）水箱底受到水的最大压强为；
（2）控制棒排开水的最小体积为；
（3）控制棒的密度为。
22．（1）1.4A；（2）198V；（3）250W
【详解】解：（1）当开关S1、S2、S3同时闭合时，电器以高温档工作，由P=UI可得，电路中干路的电流大小为

（2）根据题意，电能表指示灯闪烁了81次所消耗的电能为

此时电源的实际功率为


此时由可得，电源的实际电压为

（3）当闭合S、S2时，电器处于冬季保温，当闭合S、S3时，处于夏季保温，当R3调到某一阻值且保持不变时，冬季保温与夏季保温的功率之比为8∶9，电压表示数之比为2∶3，可知冬季保温与夏季保温的电流之比为

由可得，电阻R2与R1之比为

即
R2=2R1=2×484Ω=968Ω
中温挡的功率为

保温档时，R1的功率为
P2=P-P中=300W-50W=250W
答：（1）电流为1.4A；
（2）电压为198V；
（3）保温功率为250W。
