重庆市实验外国语学校2020-2021年九年级下学期开学考试物理试题

这是一份重庆市实验外国语学校2020-2021年九年级下学期开学考试物理试题，共25页。试卷主要包含了单选题，多选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

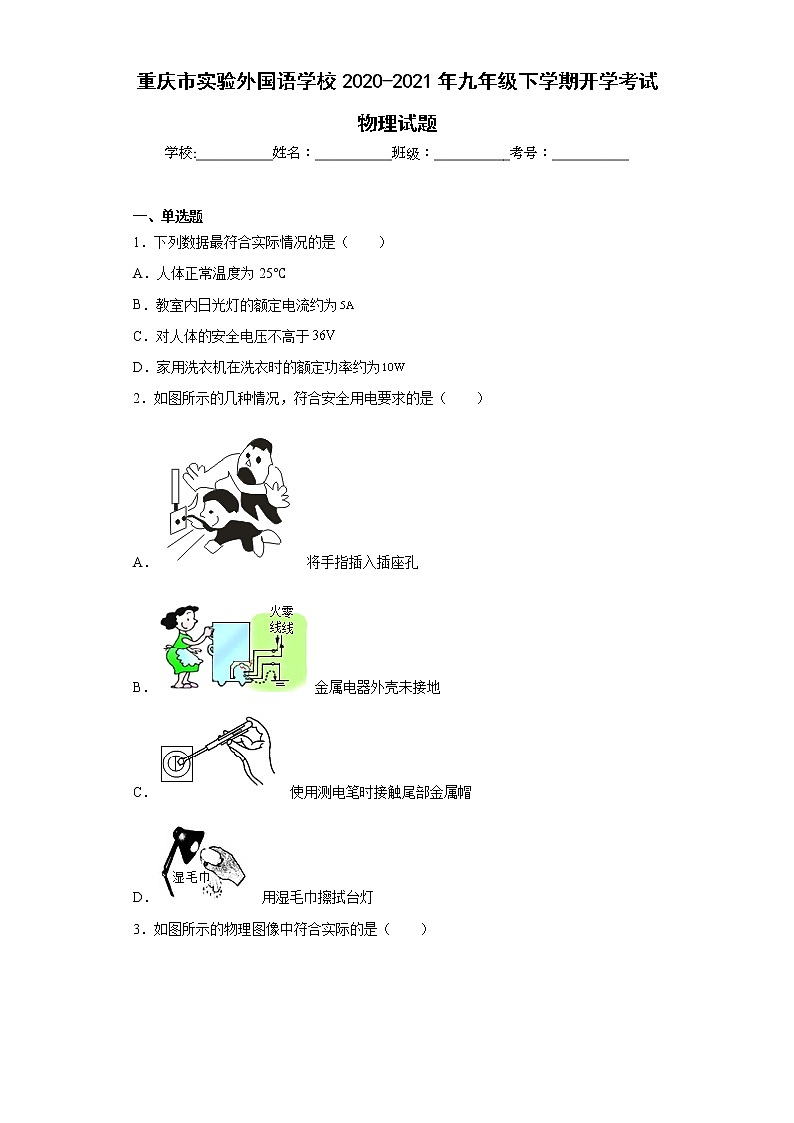

重庆市实验外国语学校2020-2021年九年级下学期开学考试物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列数据最符合实际情况的是（　　）
A．人体正常温度为25℃
B．教室内日光灯的额定电流约为
C．对人体的安全电压不高于
D．家用洗衣机在洗衣时的额定功率约为
2．如图所示的几种情况，符合安全用电要求的是（　　）
A． 将手指插入插座孔
B． 金属电器外壳未接地
C． 使用测电笔时接触尾部金属帽
D． 用湿毛巾擦拭台灯

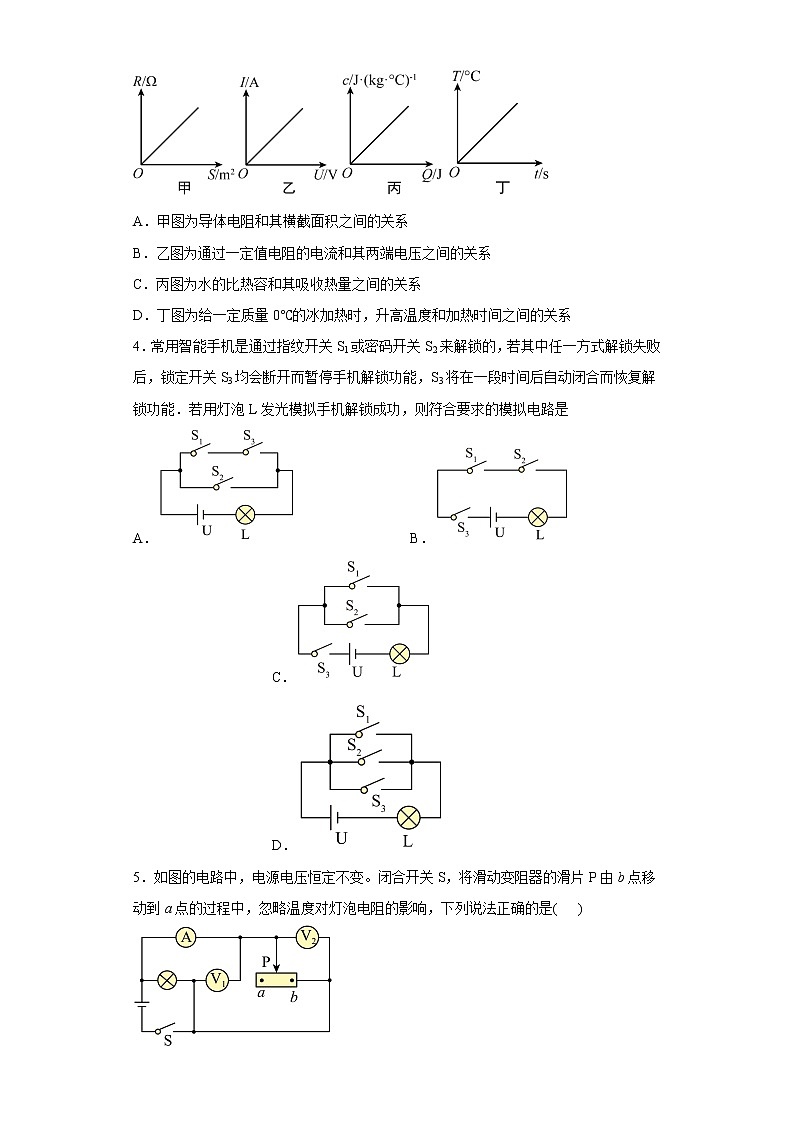

3．如图所示的物理图像中符合实际的是（　　）

A．甲图为导体电阻和其横截面积之间的关系
B．乙图为通过一定值电阻的电流和其两端电压之间的关系
C．丙图为水的比热容和其吸收热量之间的关系
D．丁图为给一定质量0℃的冰加热时，升高温度和加热时间之间的关系
4．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A． B． C． D．
5．如图的电路中，电源电压恒定不变。闭合开关S，将滑动变阻器的滑片P由b点移动到a点的过程中，忽略温度对灯泡电阻的影响，下列说法正确的是(     )

A．电压表V1的示数将变大 B．灯泡的亮度将变暗
C．整个电路的总功率将变大 D．电压表V2的示数与电流表A示数的比值将变大

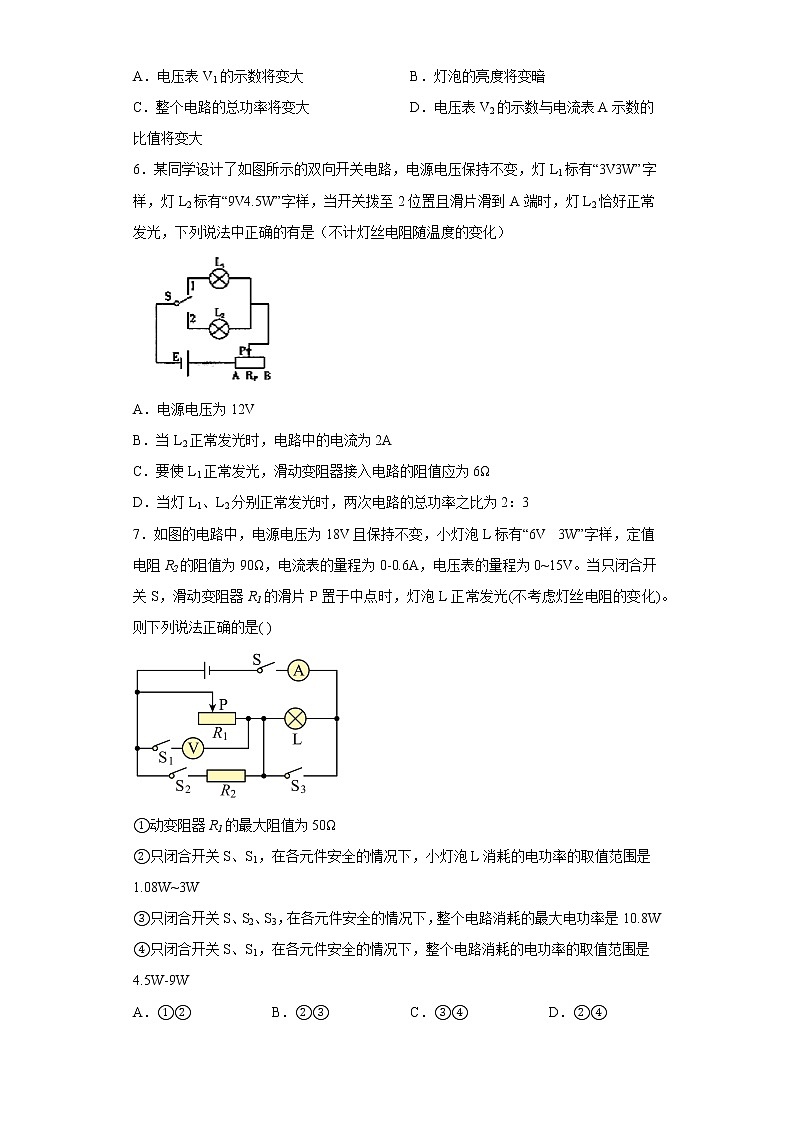

6．某同学设计了如图所示的双向开关电路，电源电压保持不变，灯L1标有“3V3W”字样，灯L2标有“9V4.5W”字样，当开关拨至2位置且滑片滑到A端时，灯L2恰好正常发光，下列说法中正确的有是（不计灯丝电阻随温度的变化）

A．电源电压为12V
B．当L2正常发光时，电路中的电流为2A
C．要使L1正常发光，滑动变阻器接入电路的阻值应为6Ω
D．当灯L1、L2分别正常发光时，两次电路的总功率之比为2：3
7．如图的电路中，电源电压为18V且保持不变，小灯泡L标有“6V   3W”字样，定值电阻R2的阻值为90Ω，电流表的量程为0-0.6A，电压表的量程为0~15V。当只闭合开关S，滑动变阻器R1的滑片P置于中点时，灯泡L正常发光(不考虑灯丝电阻的变化)。则下列说法正确的是( )

①动变阻器R1的最大阻值为50Ω
②只闭合开关S、S1，在各元件安全的情况下，小灯泡L消耗的电功率的取值范围是1.08W~3W
③只闭合开关S、S2、S3，在各元件安全的情况下，整个电路消耗的最大电功率是10.8W
④只闭合开关S、S1，在各元件安全的情况下，整个电路消耗的电功率的取值范围是4.5W-9W
A．①② B．②③ C．③④ D．②④

二、多选题
8．如图所示的现象和结论不能对应的是（　　）

A．甲：带电橡胶棒吸引带电玻璃棒，是因为同种电荷相互吸引
B．乙：U形管内液体有高度差，说明液体内部存在压强
C．丙：通电后铜棒发生滚动，说明通电导体在磁场中会受到力的作用
D．丁：左右移动金属棒的过程中电能转换为机械能

三、填空题
9．1831年，英国科学家________发现了_______现象，人们利用这个原理制造了发电机，标志着人类进入电气化时代。
10．如图所示，小明取两个相同的验电器A和B，首先将毛皮摩擦过的橡胶棒接触验电器A，使A带______电荷 ，再用带有绝缘手柄的金属棒把A和B连接起来。则金属棒中瞬间电流方向为______（选填“A到B”“B到A”）。

11．图甲是一家用电器，有“低温”、“中温”、“高温”三档，图乙为其简化的电路原理图，“低温”档功率为550 W，中温档功率为1100W．若某房间内空气质量为60kg，设定空气的比热容为1.1×103J/( kg•℃)且保持不变，房间内空气温度升高10℃吸收的热量为________J．若空气的初始温度为10℃，用该电器的“高温”档正常工作20分钟，放出热量的50%被房间内的空气吸收，那么可使此房间的空气温度升高到______℃．

12．如图所示是某款调光台灯的简化电路原理图。灯L标有“12V6W”字样，当滑动变阻器时滑片P在最右端时，灯L正常发光，电源电压不变，不考虑温度对灯丝电阻的影响。当滑动器变阻器接入电路的电阻是16Ω时，电路中的电流为______A；当滑片P位于滑动变阻器的中点和最左端时，灯L消耗的实际功率之比是25:9，则滑动变阻器的滑片P在最左端时灯L消耗的实际功率是______W。

13．如图甲所示电路，电源两端电压为9V，灯L上标有“7.5V 3.75W”字样， 小灯泡的电阻保持不变，电流表量程为0~0.6A，电压表量程为0~3V，滑动变阻器R的最大阻值为“20Ω 1A”，闭合开关S和S2时，在保证电路安全的情况下，灯泡L的最小功率为 ______ W；只闭合开关S、S1，移动滑动变阻器的滑片P， 当滑动变阻器接入电路的阻值由R1增大到4R1时，电流表示数从I减小到，如图乙，定值电阻 R0的功率变化了1.75W，则在保证电路安全的情况下，滑动变阻器的最大功率为 ______ W。


四、作图题
14．（1）如图所示，将三孔插座正确接入家庭电路中；

（2）如图所示，请根据螺线管右端导线中的电流方向，标出通电螺线管右端的极性并填入方框中。


五、实验题
15．某小组同学猜想电流通过导体产生的热量跟下列因素有关：
猜想A：与电流大小有关
猜想B：与电阻大小有关
猜想C：与通电时间长短有关
于是他想用如图1和2图所示的实验装置进行探究

（1）如图1所示装置中，A、B、C瓶中要装入初温和质量相等的煤油，因为煤油的______较小；三个电阻串联是为了控制电流与______相等；
（2）实验中通过观察______来比较电流产生的热量的多少，这其中所采用的物理方法有：______（该空选填“A”、“B”、“C”）
A．等效替代法和放大法    B．控制变量法和转换法    C．控制变量法和等效替代法
（3）小刚同学设计并连接了如图2所示的电路，则他是为了探究猜想：______（填字母即可）；
（4）通过焦耳定律的学习，小刚最终知道：图中______装置（填“甲”、“乙”、“丙”）U形管两边液面高度差最小。
16．如图甲所示是某实验小组探究“电流与电压、电阻关系”的实验电路使用的实验器材有：电压为的电源，电流表、电压表各一个，开关一个，、、、的定值电阻各一个，规格“”的滑动变阻器一个，导线若干。

表1
次数
1
2
3

1.0
1.5
2.0

0.2

0.4

表2
次数
1
2
3

5
10
20

0.4
0.2
0.12

（1）请用笔画线代替导线，将图中实物电路连接完整.要求：实验过程中滑片P向左移动时，电压表的示数减小 ______；
（2）正确连接后，闭合开关，小浩发现电流表有示数，电压表无示数，可能是定值电阻发生了_______（填“短路”或“断路”）；
（3）探究电流与电压的关系时，所测得的部分电流、电压值见表，.在表1第2次实验中，电流表的示数如图乙所示，则通过电阻的电流为_______A。根据表1中的数据可以得到结论：______；
（4）在探究电流与电阻的关系时，所测得的几组数据如表2所示。
①由于操作不当，导致一组数据存在错误，请判断第_______次实验的数据存在错误，产生错误的原因是__________，正确操作后的数据应该是_________A；
②纠正错误以后，该小组用的电阻替换的电阻进行了第4次实验，发现实验无法进行下去，为完成第4次实验，同学们提出了下列解决方案，其中正确的一项是________。
A．将电压表的量程换为
B．换成电压为的电源
C．可将电阻两端的电压调为
D．更换最大阻值大于或等于的滑动变阻器
17．如图在“测量小灯泡的电功率”实验中，小芳选用了额定电压是的小灯泡。

（1）如图甲所示，小芳连接的实验电路存在连接错误，但只需改动一根导线，即可使电路甲连接正确.请你在应改动的导线上打“×”，并用笔画线代替导线画出正确的接法_______；
（2）电路连接正确后，闭合开关前，滑动变阻器的滑片应调至最________（填“左”或“右”）端.闭合开关，发现小灯泡不亮，但电流表有示数，接下来应进行的操作是___________（该空选填“A”、“B”、“C”）；
A．检查电路是否断路    B．更换小灯泡    C．移动滑动变阻器的滑片，观察小灯泡是否发光
（3）移动滑动变阻器的滑片，记下多组电流表及对应电压表的示数，并画出图乙所示的图象.该图象不是直线的原因是_________，由图乙所给信息，可求出小灯泡正常发光时的电阻为_______，小灯泡的额定功率为________W；
（4）完成上述实验后，小明又找到了一只阻值已知的定值电阻，并借助部分现有的实验器材设计了如图丙所示的电路，继续测量另一个额定电压为的小灯泡正常发光时的电阻.测量时，应先闭合开关S和，调节滑动变阻器，当电流表的示数为_______时，小灯泡正常发光；接着将断开，闭合，读出电流表的示数I，则小灯泡正常发光时的电阻__________（以上两空均用含有Ⅰ、、和的代数式表示）。

六、计算题
18．如图所示，电路中电源电压恒定，定值电阻R1=20Ω，闭合开关S1，电流表示数为0.3A，求
(1)电源电压是多少?
(2)再闭合开关S2，电流表示数为0.5 A，则通电10s电流对电阻R2所做的功是多少?

19．如图所示是某调温型电烤箱的简化电路图，电烤箱的额定电压为220V，有“高温”和“低温”两个档位，R1和R2均为电烤箱中的加热元件， R1的阻值为48.4Ω，R2的阻值为61.6Ω。
(1)低温挡正常工作时，电路中的电流是多少A?
(2)傍晚用电高峰时，小亮关闭家里所有用电器，只让电烤箱以高温挡工作，发现在2min内电能表的转盘转了81转，电能表的铭牌标有“3000imp/kW·h”字样，则用电高峰时家庭电路的实际电压为多少?（不考虑电阻随温度的变化）

20．为了检验飞船舱门的密封性能，科研人员将待检验的舱体M置于一个不漏气的集气空腔N中（如图甲），先对舱体M充入压强为的空气，然后把空腔N抽成真空，若舱门漏气，一段时间后便会有气体从舱体M进入空腔N中，舱体M中的压强将减小，空腔N中的压强将增大.为了测量舱体M和空腔N中的压强，科研人员设计了如图甲的电路，其中、是两个完全相同的压敏电阻，已知舱体M的容积与空腔N真空部分的容积可变，舱体舱门的面积为，不计舱体M器壁的体积，整个过程温度不变，电路中的阻值为，电源电压为，压敏电阻、的阻值随气体压强变化的关系如表
压敏电阻受到的气压
0
0.1
0.2
0.3
0.4
0.5
0.6
0.7
0.8
0.9
1.0
对应阻值
160
120
105
80
50
24
20
16
12
10
8

（1）若舱门不漏气，且单刀双挪开关S接b时，求此时电流表示数为多少？
（2）实验表明，一定质量的气体在温度不变的情况下，压强随体积的变化如图乙所示，若空气从舱体M中逸出，经过一段时间后，M、N中的压强相等，总容积变为，若开关S接在a处，此时整个电路消耗的总功率是多少？
（3）在检验过程中的某时刻，开关接a时压敏电阻两端电压为、压敏电阻的功率为，开关接b时压敏电阻两端电压为、压敏电阻的功率为，若，且，则此时舱门内外受到的压力差是多少？


参考答案：
1．C
【详解】A．人体正常体温约为37℃，故A不符合题意；
B．教室内日光灯的额定功率在40W左右，所以额定电流约为

故B不符合题意；
C．对人体的安全电压不高于36V，故C符合题意；
D．家用洗衣机洗衣时的额定功率一般在300～1100W左右，故D不符合题意。
故选C。
2．C
【详解】A．将手指插入插座孔，可能会触电，不符合安全用电要求，故A不符合题意；
B．金属电器外壳未接地，则触碰金属外壳可能会触电，不符合安全用电要求，故B不符合题意；
C．使用测电笔时接触尾部金属帽，形成完整闭合回路，操作正确，符合安全用电要求，故C符合题意；
D．用湿毛巾擦拭台灯可能会触电，不符合安全用电要求，故D不符合题意；
故选C。
3．B
【详解】A．当材料、长度一定时，导体的电阻和导体的横截面积成反比。而图甲表示导体电阻和其横截面积成正比，故A不符合实际；
B．对于某一段导体来说电阻不变，根据I=可知，电阻一定时，导体中的电流与导体两端的电压成正比。图乙表示电流与电压成正比，故B符合实际；
C．比热容是物质的特性，与吸收的热量无关。而图丙表示比热容与其吸收的热量成正比，故C不符合实际；
D．冰是晶体，在熔化过程中吸热温度保持不变。而图丁表示冰升高温度与加热时间成正比，故D不符合实际。
故选B。
4．C
【详解】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．故C项符合题意；
5．D
【详解】A．由电路图知道，灯泡与滑动变阻器并联，电压表V1、V2均测电源两端的电压，电流表A测滑动变阻器支路的电流，因电源电压恒定不变，所以，滑片移动时，电压表V1、V2的示数均不变，故A错误；
B．由于并联电路中各支路独立工作、互不影响，所以，滑片移动时，灯泡的亮度始终保持不变，故B错误；
C．滑动变阻器的滑片P由b点移动到a点的过程中，接入电路的电阻变大，滑动变阻器所在支路的电流减小，则电流总电流减小，又因为电源电压不变，由P=UI知道，电路总功率减小，故C错误；
D．由图知道，电压表V2的示数与电流表A示数的比值是滑动变阻器接入电路的阻值，由于滑动变阻器的滑片P由b点移动到a点的过程中，接入电路的电阻变大，则比值变大，故D正确。
6．C
【详解】A．当开关拨至2位置且滑片滑到A端时，仅L2接入电路，灯L2恰好正常发光，则电源电压为9V，故A错误；
B．当L2正常发光时，通过的电流
I===0.5A
故B错误；
C．L1正常发光时，由题意知：

电流

电源电压U=9V，则此时电路总电阻

滑动变阻器接入电路的阻值
RP=R－R1=9Ω－3Ω=6Ω
故正确选项是C；
D．当灯L1、L2分别正常发光时，通过灯泡的电流分别为1A、0.5A，两次电路的总功率之比为
P1：P2=I1U：I2U=2:1
故D错误。
故选C。
7．C
【详解】①根据题意知道，当只闭合开关S，滑动变阻器R1的滑片P置于中点时，灯泡L正常发光，此时由图知道，滑动变阻器与灯泡串联，由于小灯泡L标有“6V   3W”字样，所以，此时电路的电流是：

灯泡的电阻是：
,
又因为电源电压为18V，所以，滑动变阻器两端的电压是：
，
由欧姆定律知道，滑动变阻器接入电路的电阻是：
，
滑动变阻器的最大阻值是60Ω，故①错误；
②只闭合开关S、S1，在各元件安全的情况下，滑动变阻器与灯泡串联，电压表测量滑动变阻器两端的电压，根据题意知道，滑动变阻器R1的滑片P置于中点时，灯泡L正常发光，此时灯泡功率最大，当滑动变阻器R1的滑片P置于最左端时，灯泡两端的电压最小，功率最小，此时灯泡两端的电压是：

故此时灯泡的功率是：

即小灯泡L消耗的电功率的取值范围是0.75W~3W，故②错误；
③只闭合开关S、S2、S3，则R1与R2并联，灯泡被短路，电流表测量干路电流，移动滑动变阻器R1的滑片P使电流表示数为0.6A时，电路消耗的电功率最大，由于电源电压为18V且保持不变，所以，电路消耗的电功率是：

故③正确；
④只闭合开关S、S1，在各元件安全的情况下，滑动变阻器与灯泡串联，当灯泡L正常发光时，电路电流最大，此时电路消耗的电功率最大，
；
当滑动变阻器全部接入电路时，电路电阻最大，由欧姆定律知道，电流最小，此时电路消耗的电功率最小，
，
由知道，电路消耗的最小电功率是：

即整个电路消耗的电功率的取值范围是4.5W-9W，故④正确；
综上所述，只有C符合题意。
8．AD
【详解】A．与毛皮摩擦过的橡胶棒带负电，与丝绸摩擦过的玻璃棒带正电，它们相互吸引是因为异种电荷互相吸引，此现象和结论不对应，故A符合题意；
B．液体压强计探头所处位置的压强由U形管内液体的高度差来反映。将探头浸入液体内部，发现U形管内液体有高度差，说明液体内部存在压强。此现象和结论对应，故B不符合题意；
C．磁场中的导体通电后会受到磁场力的作用而运动起来，说明通电导体在磁场中会受到力的作用，此现象和结论对应，故C不符合题意；
D．开关闭合，左右移动金属棒 AB ，金属棒 AB切割磁感线， 此时电路中产生感应电流，此过程中机械能转化为电能，此现象和结论不对应，故D符合题意。
故选AD。
9．     法拉第     电磁感应
【详解】[1][2]奥斯特实验表明，通电导线周围有磁场，法拉第在奥斯特的启发下，研究了磁场与电流的关系，最终在1831年终于发现了电磁感应现象，根据这个发现，后来发明了发电机，这个重要现象的发现使人类对电能的大规模获得和利用成为可能。
10．     负     B到A
【详解】[1]毛皮摩擦过的橡胶棒带负电，接触验电器A后，A也带负电。
[2]正电荷定向移动的方向规定为电流方向，与负电荷定向运动的方向相反，负电荷从A到B使B带负电荷，故电流方向为从B到A。
11．     6.6×105     25
【详解】[1]房间内空气质量为60kg，空气的比热容为1.1×103J/( kg•℃)，则房间内空气温度升高10℃吸收的热量为：
Q吸=cm△t=1.1×103J/( kg•℃)×60kg ×10℃=6.6×105J．
[2]由图可知，该电器中两个发热电阻都工作时为高温档，则
P高温=550W+1100W=1650W，
“高温”档正常工作20分钟，放出热量为：
Q=W=P高温t=1650W×20×60s=1.98×106J，
则房间内空气吸收的热量为：
Q吸′=Q×50%=1.98×106J×50%=9.9×105J，
根据Q吸=cm(t-t0)，该电器高温档工作20分钟后房间内的末温为：
t===25℃．
12．     0.3     0.24
【详解】[1]当滑动变阻器时滑片P在最右端时，滑动变阻器电阻为零，灯L正常发光，电源电压为12V，灯泡的电阻为

当滑动器变阻器接入电路的电阻是16Ω时，电路中的总电阻为
R=RL+R滑=24Ω+16Ω=40Ω
电路中的电流为

[2]滑动变阻器的滑片在最左端时滑动变阻器的阻值最大为R＇，灯泡此时的功率为

滑动变阻器滑片在中点时滑动变阻器的阻值最大为R＇，灯泡此时的功率为


解得R＇=96Ω，PL=0.24W
13．     2.4     1.125
【详解】[1]当闭合开关S和S2时，小灯泡和滑动变阻器串联，电压表测滑动变阻器两端电压，电流表测电路中电流。由分析可知，当滑动变阻器的滑片向右移动时，电流表示数变小，电压表示数变大，小灯泡电功率变小，在电路安全的情况下，当电压表示数为3V时，小灯泡有最小电功率。
小灯泡的电阻

当电压表示数为3V时，小灯泡两端电压

小灯泡的最小功率

[2]当只闭合开关S、S1时，R和R0串联，电压表测滑动变阻器R两端电压，电流表测电路中电流。当滑动变阻器接入电路的阻值为R1时，有

当滑动变阻器接入电路的阻值为4R1时，有

联立以上两式可解得

定值电阻R0的功率变化了1.75W，则

即

解得

若不考虑电路安全，则当滑动变阻器与定值电阻阻值相等时，滑动变阻的电功率最大，此时滑动变阻器两端电压为电源电压的一半，即4.5V；若保证电路安全，则电压表、电流表示数均不能超过其量程，故当电压表示数为3V时，滑动变阻器有最大功率，此时，定值电阻两端电压为

电路中电流为

滑动变阻器的最大功率为

14．(1)；(2)
【详解】(1)三孔插座满足左零右火上接地连线方式，如图

(2)根据安培定则可知通电螺线管右端为N极，如图

15．     比热容     通电时间     温度计升高温度     B     A     乙
【详解】(1)[1]由于煤油的比热容较小，则使用煤油温度变化更明显。
[2]采用串联的连接方式，可保证通过电阻的电流大小相等且开关可同时控制，以保证通电时间相等；
(2)[3][4]该实验是通过比较温度计示数增大量来比较电流产生的热量的多少，属于转换法，(1)中采用了控制变量法，故选B。
(3)[5]如图2所示的电路，烧杯中三个电阻大小相等，电流不等，则探究的是猜想A：与电流大小有关；
(4)[6]根据焦耳定律Q=I2Rt可知，当电阻大小相等，通电时间相同时，电流越小，产生的热量越小，图2中，通过乙杯中电阻的电流最小，则产生热量最小，U形管两边液面高度差最小。
16．          短路     0.3     电阻一定时，电流与电压成正比     3     没有移动变阻器滑片保持电阻两端的电压不变     0.1     D
【详解】(1)[1]实验过程中滑片P向左移动时，电压表的示数减小，根据，电路的电流变小，故变阻器连入电路的电阻变大，变阻器右下接线柱连入电路中，如下图所示

(2)[2]电流表有示数，说明电路为通路，电压表示数为0，说明定值电阻两端无电压，故可能是定值电阻发生了短路。
(3)[3][4]在表1第2次实验中，电流表的示数如图乙所示，电流表选用小量程，分度值为0.02A，则通过电阻的电流为0.3A；根据表l中的数据知，电压增大为原来的几倍，通过的电流也增大为原来的几倍，可以得到结论：电阻一定时，电流与电压成正比。
(4)①[5][6]在探究电流与电阻的关系时，要控制电阻的电压不变，由表二中数数据，电阻两端的电压为
UV1=I1R1=0.4A×5Ω=2V
UV2 = I2R2=0.2A×10Ω=2V
而
UV3 = I3R3= 0.12A×20Ω=2.4V
故
UV1= UV2≠UV3
故第3次实验的电流数据存在错误，产生错误的原因是：没有移动变阻器滑片保持电阻两端的电压不变。
[7]根据电压一定时，电流与电阻成反比知，当电阻为20Ω时，通过电阻的电流为0.1A。故正确操作后的数据应该是0.1A。
②[8]ABD．电阻两端的电压始终保持UV=2V，根据串联电路电压的规律，变阻器分得的电压
U滑=U-UV=3V-2V=1V
变阻器分得的电压为电压表示数的0.5倍，根据分压原理，当接入30Ω电阻时，变阻器连入电路中的电阻为
R滑=0.5×30Ω=15Ω
故为了完成整个实验，应该选取最大阻值至少15Ω的滑动变阻器，而现有变阻器的最大电阻为12Ω，将电压表的量程换为0~15V，不能解决问题；换成电压为6V的电源，电源电压变大，变阻器要分去更大的电压，由分压原理，所用的变阻器最大电阻应更大，故AB错误，故D正确；
C．在探究电流与电阻的关系时，要控制电阻的电压不变，故C错误。
故选D。
17．          左     C     小灯泡的电阻随温度的升高而变大     12.5     0.5
【详解】(1)[1]伏安法测小灯泡功率时，电压表应与小灯泡并联，如图所示

(2)[2]连接好电路后，闭合开关前，为保护电路，滑动变阻器的滑片应调至最大阻值处，即最左端。
[3]闭合开关后，小灯泡不亮，但电流表有示数，说明不会是断路，应考虑是否是电路中总电阻太大，流过小灯泡的电流太小导致无法发光，所以接下来移动滑动变阻器的滑片，观察小灯泡是否发光。
(3)[4]由于小灯泡的电阻会随着温度的升高而变大，电流和电压不再成正比关系，所以图像不是直线。
[5]由图可知，当小灯泡两端的电压为2.5V时，电流为0.2A，所以小灯泡正常发光时的电阻为

[6]小灯泡的额定功率为

(4)[7]由图可知，闭合开关S和S1时，定值电阻和小灯泡并联，定值电阻和小灯泡两端的电压相等，所以当定值电阻两端的电压等于时，小灯泡正常发光，电流表测的是定值电阻的电流，所以电流表的示数应为。
[8]将S1断开，S2闭合后，小灯泡和定值电阻并联，且两端电压不改变，电流表测量干路电流，所以流过小灯泡的电流为

由欧姆定律可得，小灯泡正常发光时的电阻为

18．（1）6V；（2）12J
【详解】解：(1)电路中电源电压恒定，定值电阻R1＝20Ω，只闭合开关S1，为R1的简单电路，电流表示数为0.3A，由欧姆定律，则电源电压为：
U＝I1R1＝0.3A×20Ω＝6V
(2)再闭合开关S2，两灯并联，电流表测干路的电流，电流表示数为0.5A，由并联电路各支路互不影响，通过R1的电流不变，由并联电路电流的的规律，R2的电流为：
I2＝I﹣I1＝0.5A﹣0.3A＝0.2A
则通电10s电流对电阻R2所做的功

答：(1)电源电压为6V；(2) 通电10s电流对电阻R2所做的功是12J。
19．(1)2A；(2)198V
【详解】(1)根据可知，当电压相同时，电阻越大，功率越小，故当开关S1与S2断开时，两个电阻串联，故此时的电阻最大，功率最小，为低温档，低温挡正常工作时，电路中的电流是

(2) 电能表的转盘转了81转，则消耗的电能为

实际功率为

高温档时，只有电阻R1工作，根据则实际电压为


答：(1) 低温挡正常工作时，电路中的电流是；
(2) 用电高峰时家庭电路的实际电压为198V。
20．(1)0.06A；(2)2.25W；(3)
【详解】(1)当开关S接到b时，RN与R0串联，当舱门不漏气时，由表可知RN阻值为160Ω，由欧姆定律得

(2)由图乙可知，当气体的体积为2V时，M、N中的气压均为，由表可知，两电阻的阻值均为24Ω，若开关接在处，、串联，整个电路消耗的总功率是

(3)设通过两电路的电路分别为、，则有


以上两式相比得


因为电压一定时，电流与电阻成反比，所以

解得


查表可知M中的气压为

N中的气压为

舱门内外的压力差为

答：(1)电流表的示数为0.06A；
(2)整个电路消耗的总功率是2.25W；
(3)舱门内外的压力差为。
