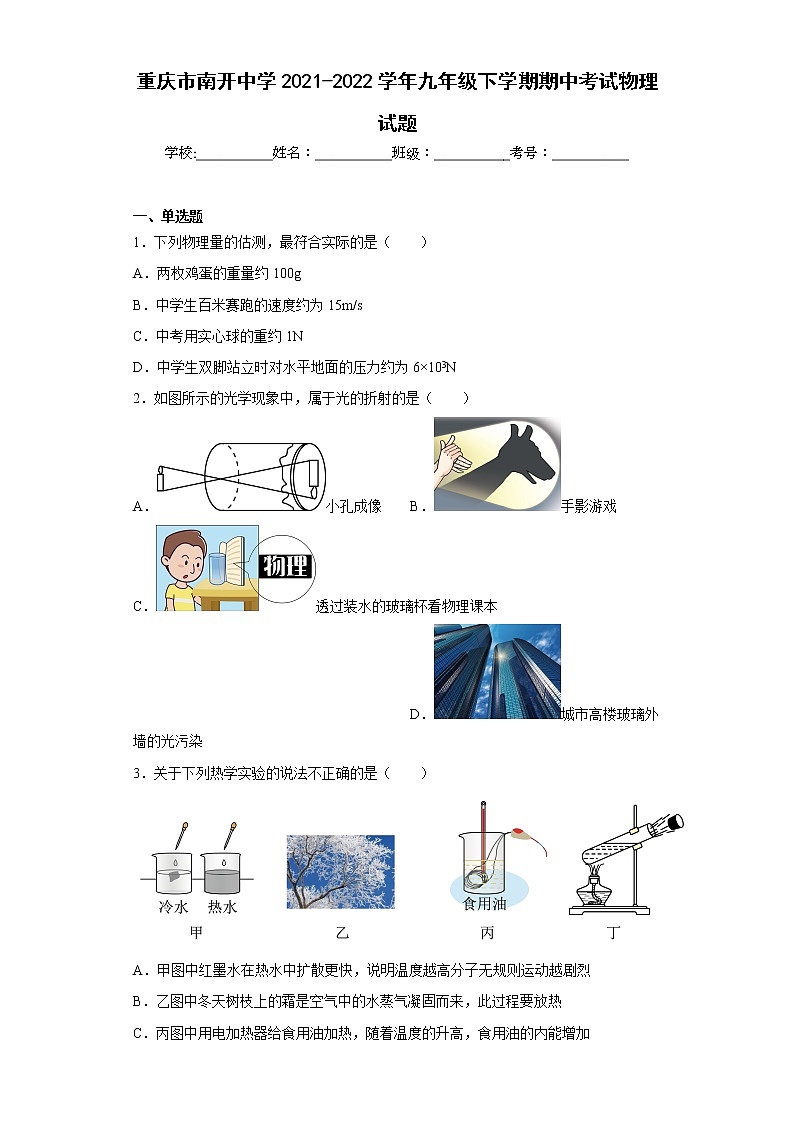

重庆市南开中学2021-2022学年九年级下学期期中考试物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列物理量的估测，最符合实际的是（　　）
A．两枚鸡蛋的重量约100g
B．中学生百米赛跑的速度约为15m/s
C．中考用实心球的重约1N
D．中学生双脚站立时对水平地面的压力约为6×103N
2．如图所示的光学现象中，属于光的折射的是（　　）
A．小孔成像 B．手影游戏
C．透过装水的玻璃杯看物理课本 D．城市高楼玻璃外墙的光污染
3．关于下列热学实验的说法不正确的是（　　）

A．甲图中红墨水在热水中扩散更快，说明温度越高分子无规则运动越剧烈
B．乙图中冬天树枝上的霜是空气中的水蒸气凝固而来，此过程要放热
C．丙图中用电加热器给食用油加热，随着温度的升高，食用油的内能增加

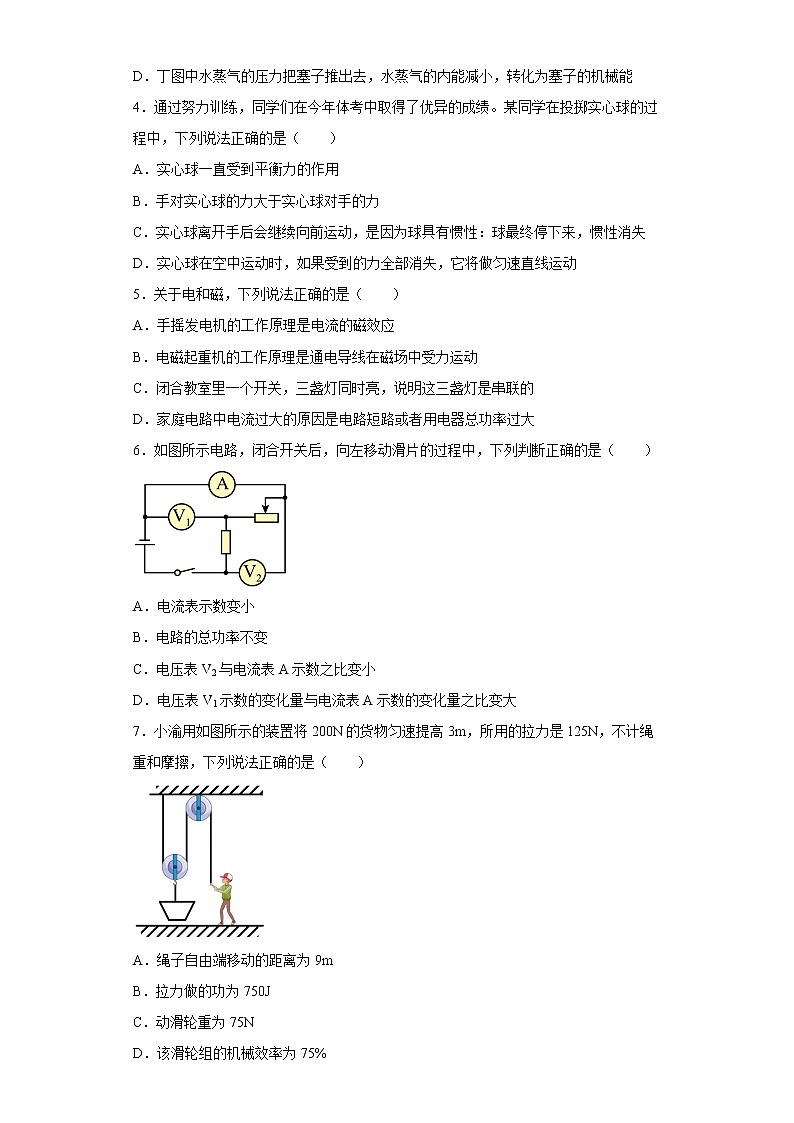

D．丁图中水蒸气的压力把塞子推出去，水蒸气的内能减小，转化为塞子的机械能
4．通过努力训练，同学们在今年体考中取得了优异的成绩。某同学在投掷实心球的过程中，下列说法正确的是（　　）
A．实心球一直受到平衡力的作用
B．手对实心球的力大于实心球对手的力
C．实心球离开手后会继续向前运动，是因为球具有惯性：球最终停下来，惯性消失
D．实心球在空中运动时，如果受到的力全部消失，它将做匀速直线运动
5．关于电和磁，下列说法正确的是（　　）
A．手摇发电机的工作原理是电流的磁效应
B．电磁起重机的工作原理是通电导线在磁场中受力运动
C．闭合教室里一个开关，三盏灯同时亮，说明这三盏灯是串联的
D．家庭电路中电流过大的原因是电路短路或者用电器总功率过大
6．如图所示电路，闭合开关后，向左移动滑片的过程中，下列判断正确的是（　　）

A．电流表示数变小
B．电路的总功率不变
C．电压表V2与电流表A示数之比变小
D．电压表V1示数的变化量与电流表A示数的变化量之比变大
7．小渝用如图所示的装置将200N的货物匀速提高3m，所用的拉力是125N，不计绳重和摩擦，下列说法正确的是（　　）

A．绳子自由端移动的距离为9m
B．拉力做的功为750J
C．动滑轮重为75N
D．该滑轮组的机械效率为75%
8．如图甲所示，移动滑片使电阻R2的阻值从零逐渐变大，R1两端电压U的倒数与R2的阻值变化图象如图乙所示，则下列说法正确的是（　　）

A．电源电压为5V
B．当电阻R2的阻值为14时，电路中的电流为0.3A
C．定值电阻R1的阻值为6
D．定值电阻R1的最大电功率为0.5W

二、填空题
9．2022年3月23日“天宫课堂”第二课开课，如图所示。同学通过声音的______（选填“响度”“音调”或“音色”）分辨出王亚平的声音；神舟十三号载人飞船随空间站每90分钟绕地球一圈，但我们却看到他们在天和舱内静止不动，这是因为我们所选的参照物是______（选填“地球”或“天和舱”）。

10．如图甲所示，沿B管快速吹气时A管中的水面上升，这是因为A管上方的空气流速__________（选填“大”或“小”），压强小；如图乙所示，烧瓶内刚停止沸腾的水在浇上冷水后会再次沸腾，是因为在此过程中，瓶内上方的气压减小，水的沸点___________（选填“升高”或“降低”）。

11．冬天搓手时手变暖和，是通过___________的方式改变手的内能；冬天用塑料梳子梳头发时，头发越梳越蓬松，这是因为头发带上___________（选填“同种”或“异种”）电荷。
12．将一个“220V  600W”的电热水壶单独接入电路使其正常工作10min，消耗的电能为__________kW·h，若将这些电能全部转化为内能给18kg的某液体加热（未沸腾），能使该液体的温度从40℃升至50℃，不计热量损失，则该液体的比热容为___________J/（kg·℃）。
13．如图所示，用足够长的轻杆AB做成杠杆，O为支点，OC=5cm，OD=20cm，将一质量为2kg，边长为10cm的均匀实心正方体甲用细绳系于C点，均匀实心正方乙用细绳系于D点，杠杆在水平位置平衡，不计细绳重且细绳不可伸长，此时台秤的示数为1.8kg，则乙的重力为__________N；若此时沿竖直方向将甲切去厚度为d的部分，将切掉的部分叠放在乙的正上方后，再将D点向右侧移动距离d，发现台秤示数为0，杠杆依然在水平位置平衡，则切去厚度d为___________cm。


三、作图题
14．在图中画出对应的入射光线；

15．请在如图所示的括号中标出电源的“+”或“-”极。


四、实验题
16．请按要求完成下列实验：

（1）小南在探究“凸透镜成像规律”的实验中将点燃的蜡烛、凸透镜、光屏移至如图甲所示位置时，烛焰在光屏上成清晰等大的像，则凸透镜的焦距为____________cm；将蜡烛向左移至光具座上20.0cm刻度处，移动光屏后得到一个清晰的实像，依据该成像情况可以制成____________（选填“照相机”“投影仪”或“放大镜”）；小南还发现，在实验过程中，蜡烛燃烧变短，光屏上烛焰的像将向____________（选填“上”或“下”）移动。
（2）图乙是小开探究“固体熔化时温度变化规律”的实验装置。实验时，除了如图的实验器材外，还需要的测量工具是____________；图丙是该物质加热时温度随时间变化关系的图像，分析可知，该物质的熔化过程持续了____________min。探究结束后，继续对烧杯中的水加热至沸腾，图中能反映水沸腾时的现象是____________（选填丁”或“戊”）图。
17．小江在“测量小灯泡的电功率”实验中，选择了额定电压为2.5V的小灯泡，滑动变阻器“30Ω 1A”、电源、电压表、电流表、开关、导线若干。

（1）连接电路时，开关应____________；图甲是小江连接好的实物图，检查后发现电路有一根导线连接错误，请你在错误的导线上画“×”，并补上一条正确的导线_______（导线不得交叉）；
（2）改正错误后，闭合开关，发现电流表和电压表均没有示数，则故障可能是____________；
A．小灯泡短路        B．灯泡断路        C．滑动变阻器短路        D．滑动变阻器断路
（3）排除故障后，将滑片移到最大阻值处，闭合开关，电压表示数为1.5V，电流表示数为0.15A，则电源电压为____________V；移动滑动变阻器的滑片，电压表示数如图乙所示，为使小灯泡正常发光，应向____________端（选填“左”或“右”）移动滑片；
（4）根据实验数据，小江绘成了如图丙的I-U图像，则小灯泡的额定功率为____________W；若现加在灯泡两端的电压为额定电压的一半，则灯泡的实际功率P____________。（选填“>”“     3
【详解】（1）[1]连接电路时，为了避免连接错误造成仪器的损坏，应该将开关断开。
[2]由图可知，滑动变阻器上方两根接线柱均接线，滑动变阻器相当于一根导线，应该将滑动变阻器上方右边的导线改接到电压表正接线柱上，如下图所示：

（2）[3]两个电表均没有示数，说明电路一定是断路，若为灯泡断路，电压表会有示数，所以只能是滑动变阻器断路。故选D。
（3）[4]滑动变阻器和灯泡串联，所以通过滑动变阻器的电流也为0.15A，此时滑动变阻器以最大阻值接入到电路中，所以滑动变阻器两端电压
UR=IRP=0.15A×30Ω=4.5V
再根据串联电路的电压规律可得电源电压
U=UL+UR=4.5V+1.5V=6V
[5]小灯泡的额定电压为2.5V，此时的实际电压为1.5V，则小灯泡两端的电压要增大，由串联电路的分压规律可知，滑动变阻器两端的电压要减小，则滑动变阻器的阻值要减小，所以应该将滑动变阻器的滑片向左移动。
（4）[6]由丙图可知，当灯泡两端的电压为2.5V时，通过的电流为0.2A，则灯泡的额定功率
P额=U额I额=2.5V×0.2A=0.5W
[7]当电阻不变时，由可知，电压变为原来的一半时，功率变为原来的，但是灯泡的电阻随电压的减小而减小，所以加在灯泡两端的电压为额定电压的一半时，灯泡的实际功率P>。
（5）[8]若要能顺利完成实验，定值电阻两端电压不能低于最小值，而定值电阻两端的电压最小时，接入到电路中的为阻值最大的电阻，且滑动变阻器阻值处于最大处，此时最小电压为

而电压表的最大示数恰为3V，所以小江应控制定值电阻两端电压为3V。
18．     水平     右     27     ##2000     无影响          （m3-2m1+m2）g
【详解】（1）[1]天平使用时应放在水平台面上，否则会造成误差。
[2]将游码重新归零后，左盘质量偏大，指针将偏左，因此，将游码调到标尺的零刻度线处，再将平衡螺母向右调节，天平横梁才能平衡。
（2）①[3]由图甲知，石块的质量
m石=20g+5g+2g＝27g
③[4]因为添加该液体至标记H处，所以添加的液体体积与石块的体积相等，所以

由①②可得适量液体和烧杯总质量

再由③可得添加至标记至H的液体质量

则该液体的密度

[5]取出石块时石块上沾有液体，但将石块取出，再添加该液体至标记H处，不影响添加的液体的质量的测量，所以液体的密度测量准确，即对液体密度测量值无影响。
（3）[6]根据增加的浮力等于增加的压力，由①②步骤得，圆柱体从一半浸没在水中到全部浸没在水中，浮力增加量
∆F浮=∆F压=（m2- m1）g
排开水的体积增加量

圆柱体的体积

[7]圆柱体从一半浸入水中到全部浸没在水中，台秤示数增加量
∆m＝m2- m1
所以圆柱体未浸入前，容器中水与容器的总质量为
m总=m1-∆m=m1-（m2- m1）= 2m1-m2
所以未知液体与容器的总质量
m'总= m总= 2m1-m2
将圆柱体全部浸入与水等质量的未知液体中，台秤示数增加量
∆m'=m3- m'总= m3-（2m1-m2）= m3-2m1+m2
此时圆柱体全部浸没在未知液体中受到的浮力等于增加的压力
F'浮= ∆F'压=∆m'g=（m3-2m1+m2）g
[8]未知液体的密度

19．（1）20m/s；（2）1500N
【详解】解：（1）在平直公路上匀速行驶1000m，用时50s，汽车匀速行驶时的速度

（2）根据W=Fs可知，汽车匀速行驶时受到的牵引力为

答：（1）汽车匀速行驶时的速度为20m/s；
（2）汽车匀速行驶时所受的牵引力为1500N。
20．（1）5.5A；（2）50r；（3）
【详解】解：（1）在额定电压下工作时，根据可知，总电阻越小，电功率越大，该电路的电流越大，故加热时，只有R0工作，此时电热茶壶的电流最大电热茶壶最大工作电流是

（2）加热电阻R0的阻值为

当实际电压为200V时，实际功率为

该热水壶工作1min消耗的电能为

电能表在1min内会转动圈数为

（3）如图丁所示，分度值为1℃，读数为15℃，装满水的茶壶水温保持在85℃，壶内水的温度与环境温度的温差为

根据图乙所示，温差为时，每秒向外散失的热量为160J，则总电阻为

R′的阻值为

答：（1）在额定电压下工作时，该电热茶壶最大工作电流是5.5A；
（2）电能表在1min内会转动50圈；
（3）应将R′的阻值调为。
21．（1）；（2）40cm；（3）2m
【详解】解：（1）圆柱体的体积为

圆柱体的质量为

探头A的平均密度

（2）A浸没时，A所受的浮力为

则此时的弹力为

则弹力减小了

根据弹簧拉力每拉伸1cm，弹力变化1N，则弹簧回缩了

A浸没时，容器中水的深度

（3）电压表示数为9V，电路中的电流为

则压敏电阻的两端的电压为

压敏电阻的阻值为

如图所示，当压力为零时，压敏电阻的阻值为520Ω，当压力为800N时，压敏电阻的阻值为200Ω，则压力与电阻关系为

则当电阻为480Ω时，电阻的变化量为

则此时的压力为

A下表面所受的压强为

A下表面所处的深度

答：（1）探头A的平均密度为；
（2）A浸没时，容器中水的深度为40cm；
（3）A下表面所处的深度为2m。
