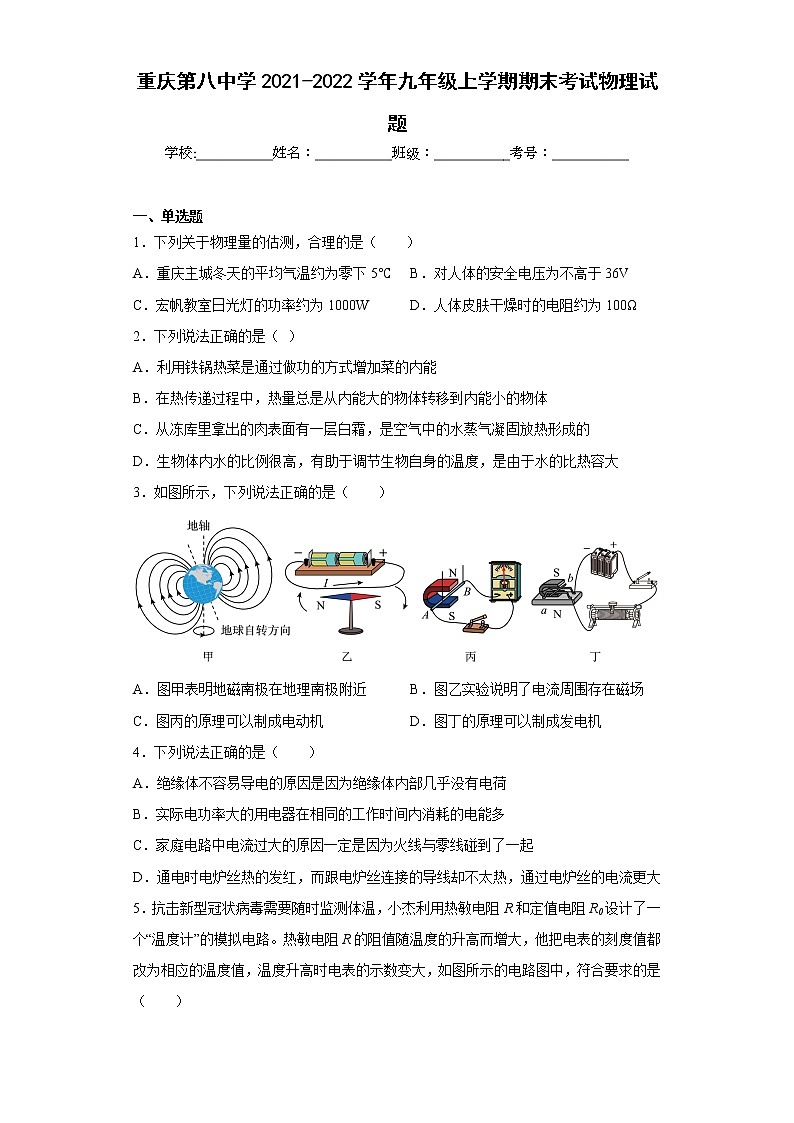

重庆第八中学2021-2022学年九年级上学期期末考试物理试题

这是一份重庆第八中学2021-2022学年九年级上学期期末考试物理试题，共25页。试卷主要包含了单选题，填空题，作图题，实验题，计算题等内容，欢迎下载使用。

一、单选题
1．下列关于物理量的估测，合理的是（ ）
A．重庆主城冬天的平均气温约为零下5℃B．对人体的安全电压为不高于36V
C．宏帆教室日光灯的功率约为1000WD．人体皮肤干燥时的电阻约为100Ω
2．下列说法正确的是（ ）
A．利用铁锅热菜是通过做功的方式增加菜的内能
B．在热传递过程中，热量总是从内能大的物体转移到内能小的物体
C．从冻库里拿出的肉表面有一层白霜，是空气中的水蒸气凝固放热形成的
D．生物体内水的比例很高，有助于调节生物自身的温度，是由于水的比热容大
3．如图所示，下列说法正确的是（ ）
A．图甲表明地磁南极在地理南极附近B．图乙实验说明了电流周围存在磁场
C．图丙的原理可以制成电动机D．图丁的原理可以制成发电机
4．下列说法正确的是（ ）
A．绝缘体不容易导电的原因是因为绝缘体内部几乎没有电荷
B．实际电功率大的用电器在相同的工作时间内消耗的电能多
C．家庭电路中电流过大的原因一定是因为火线与零线碰到了一起
D．通电时电炉丝热的发红，而跟电炉丝连接的导线却不太热，通过电炉丝的电流更大

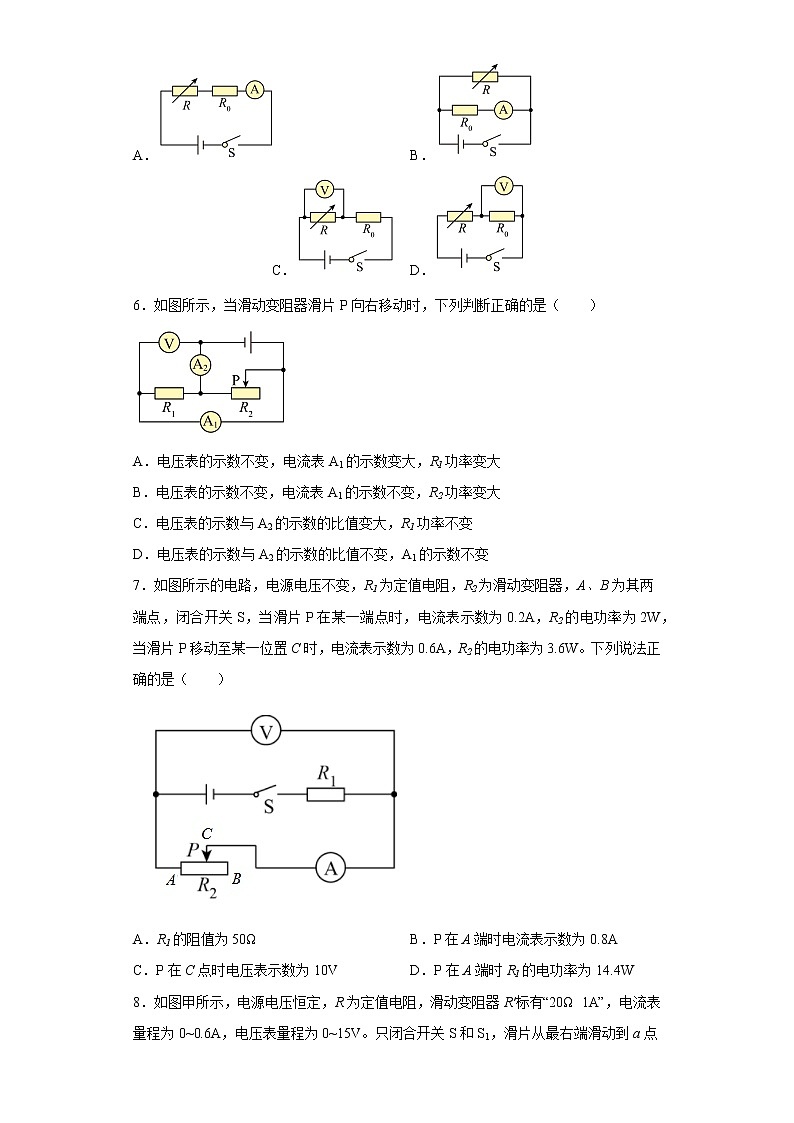

5．抗击新型冠状病毒需要随时监测体温，小杰利用热敏电阻R和定值电阻R0设计了一个“温度计”的模拟电路。热敏电阻R的阻值随温度的升高而增大，他把电表的刻度值都改为相应的温度值，温度升高时电表的示数变大，如图所示的电路图中，符合要求的是（ ）
A．B．C．D．
6．如图所示，当滑动变阻器滑片P向右移动时，下列判断正确的是（ ）
A．电压表的示数不变，电流表A1的示数变大，R1功率变大
B．电压表的示数不变，电流表A1的示数不变，R2功率变大
C．电压表的示数与A2的示数的比值变大，R1功率不变
D．电压表的示数与A2的示数的比值不变，A1的示数不变
7．如图所示的电路，电源电压不变，R1为定值电阻，R2为滑动变阻器，A、B为其两端点，闭合开关S，当滑片P在某一端点时，电流表示数为0.2A，R2的电功率为2W，当滑片P移动至某一位置C时，电流表示数为0.6A，R2的电功率为3.6W。下列说法正确的是（ ）
A．R1的阻值为50ΩB．P在A端时电流表示数为0.8A
C．P在C点时电压表示数为10VD．P在A端时R1的电功率为14.4W

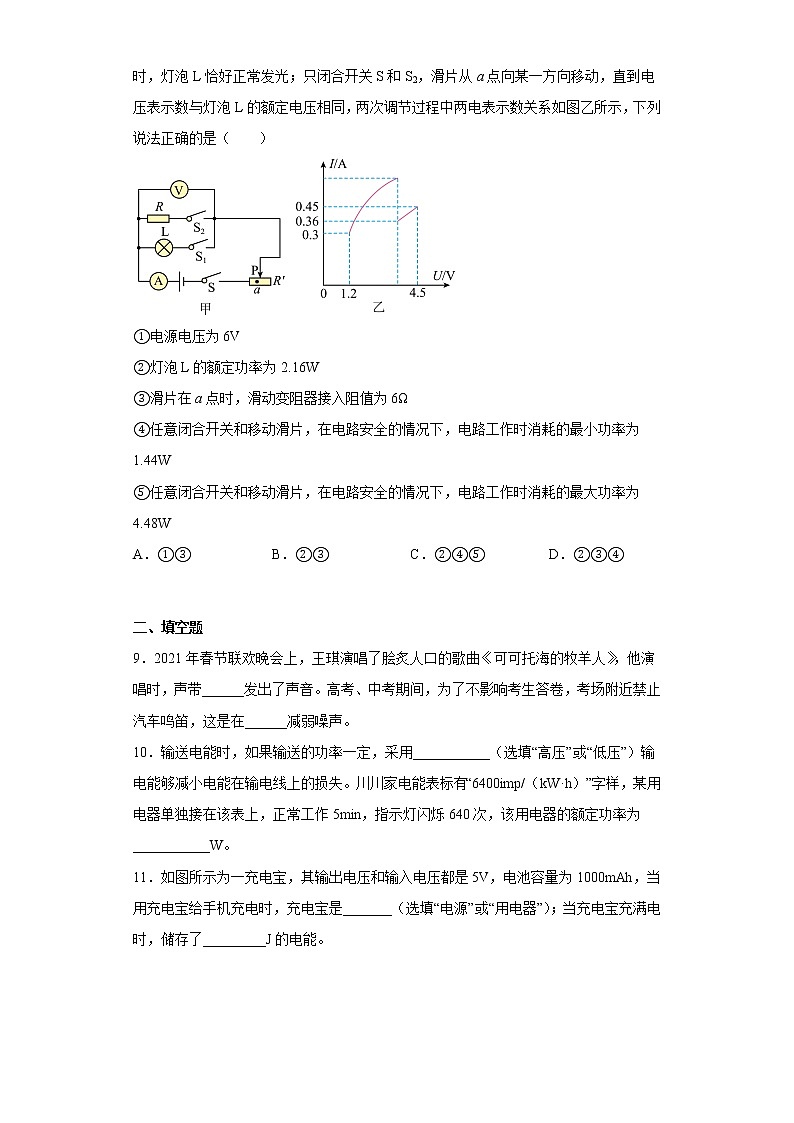

8．如图甲所示，电源电压恒定，R为定值电阻，滑动变阻器R′标有“20Ω 1A”，电流表量程为0~0.6A，电压表量程为0~15V。只闭合开关S和S1，滑片从最右端滑动到a点时，灯泡L恰好正常发光；只闭合开关S和S2，滑片从a点向某一方向移动，直到电压表示数与灯泡L的额定电压相同，两次调节过程中两电表示数关系如图乙所示，下列说法正确的是（ ）
①电源电压为6V
②灯泡L的额定功率为2.16W
③滑片在a点时，滑动变阻器接入阻值为6Ω
④任意闭合开关和移动滑片，在电路安全的情况下，电路工作时消耗的最小功率为1.44W
⑤任意闭合开关和移动滑片，在电路安全的情况下，电路工作时消耗的最大功率为4.48W
A．①③B．②③C．②④⑤D．②③④
二、填空题
9．2021年春节联欢晚会上，王琪演唱了脍炙人口的歌曲《可可托海的牧羊人》，他演唱时，声带______发出了声音。高考、中考期间，为了不影响考生答卷，考场附近禁止汽车鸣笛，这是在______减弱噪声。
10．输送电能时，如果输送的功率一定，采用___________（选填“高压”或“低压”）输电能够减小电能在输电线上的损失。川川家电能表标有“6400imp/（kW·h）”字样，某用电器单独接在该表上，正常工作5min，指示灯闪烁640次，该用电器的额定功率为___________W。
11．如图所示为一充电宝，其输出电压和输入电压都是5V，电池容量为1000mAh，当用充电宝给手机充电时，充电宝是_______（选填“电源”或“用电器”）；当充电宝充满电时，储存了_________J的电能。
12．如图所示，电源电压保持不变，小灯泡L标有“8V 4W”字样，不考虑灯丝电阻的变化，滑动变阻器R标有“48Ω 1A”字样，R0的阻值为20Ω，电流表的量程为0～3A。当S闭合，S1、S2断开，滑片P滑到中点时，小灯泡恰好正常发光。电路中电源电压________V；任意闭合开关和移动滑片，在电路安全前提下，电路消耗最大总功率为_______W。
13．如图所示电路，电源电压和灯泡电阻不变。只闭合开关S，S1掷于a端，滑动变阻器滑片移至最右端，此时电路中电流为I1，灯泡两端电压为U1；只闭合开关S，S1掷于c端，此时电路中电流为I2，灯泡两端电压为U2，U1∶U2=4∶5，则I1∶I2=_______；只闭合开关S，S1掷于a端，将滑片移至中点时，滑动变阻器功率为30W；在安全范围内调节滑片和开关状态，可以改变电路消耗的总功率，当总功率最小时，记录此时总功率为Pmin；当总功率最大时，灯泡正常发光，灯泡功率为P额，Pmin∶P额=3∶5，灯泡的额定功率P额=________W。
三、作图题
14．请在如图所示的括号中标出电源的“+”或“-”极。
15．请用笔画线代替导线，把图中用开关控制的插座正确接入家庭电路。
四、实验题
16．如图所示，重庆八中初三的同学们在做“观察水的沸腾”的实验。
（1）小欣选择图甲进行实验，图中的温度计是根据液体的_________原理制成的。刚倒入热水时发现温度计管壁模糊，很难看清示数，是因为水蒸气在温度计管壁上________（填物态变化名称）形成了小水珠。实验后，小欣绘制出温度随时间的变化图像，如图乙所示。根据图像可知当时液体上方的气压___________（选填“大于”或“小于”）1个标准大气压。水沸腾时的气泡变化如图________（选填“丙”或“丁”）。
（2）小琳猜想沸腾的水也能将图戊试管中的水加热至沸腾。实验时，用烧杯中沸水给试管中的水加热。一段时间后，试管中的温度计示数上升到图戊所示的值后不再变化，其读数为_________℃。继续加热，试管中的水___________（选填“能”或“不能”）沸腾。
17．悦悦利用图甲的电路做“探究电流与电压关系”的实验。其中电源电压恒定不变且滑动变阻器的规格为“20Ω 0.5A”。
（1）连接电路前，悦悦发现电流表指针如图乙所示，接下来的操作是___________。
（2）悦悦由于粗心，实物电路中存在连线错误，只需要改接一根导线就可以更正实物连接，请你把接错的那根导线打上“×”，再画线把它改到正确位置上（导线不允许交叉）。( )
（3）悦悦纠正错误后，闭合开关发现电压表示数为零，电流表有示数，则电路中存在的故障可能是___________。
A．电流表内部断路了 B．定值电阻内部出现了断路
C．定值电阻内部出现了短路 D．滑动变阻器内部出现了短路
（4）正确连接电路后，闭合开关，移动变阻器的滑片，某时刻电压表的示数如图丙，则电压表读数为__________V；继续调节变阻器滑片，进行多次实验，记录电流表示数I和电压表示数U，绘出U～I 图像，如图丁所示。由图得出的结论是，在导体电阻一定时，通过导体的电流与加在导体两端的电压成_________（选填“正比”或“反比”）。在实验过程中，滑动变阻器除了有保护电路的作用，还可以_________。
（5）实验结束后，悦悦想继续探究电流与电阻的关系，他将电源电压改为4V且不变，其余连接方式不变。将图中的定值电阻逐个依次换为5Ω、10Ω、20Ω、30Ω的四个定值电阻，使定值电阻两端的电压一直为2V不变。在接入5Ω和10Ω的电阻时，滑动变阻器消耗的功率之比为________。在前三个电阻接入电路并顺利完成实验后，当悦悦把30Ω的电阻接入电路时，无论如何调节滑片，都不能使电压表的示数达到2V，为了完成实验，下列操作合理的是________。
A．更换一个最大阻值至少为25Ω的滑动变阻器
B．调高定值电阻两端的电压，调节范围为2.4V～2.5V
C．在完成第四次实验时在电路中串联一个定值电阻，串联定值电阻的范围为10Ω～30Ω
18．琴琴和琳琳利用不同的器材测量小灯泡额定功率，琴琴的器材有：小灯泡（额定电压为2.5V，正常发光时灯丝电阻约为10Ω）、电源（电压恒为6V）、电流表、电压表、开关各一个，导线若干。若实验室只有：“R1（10Ω 0.5A）、R2（20Ω 0.5A）、R3（200Ω 0.2A）三种规格的滑动变阻器可供选择。
[Failed t dwnlad image : ]
（1）该实验的原理是___________，通过估算，滑动变阻器应选择___________（选填“R1”或“R2”或“R3”），滑片P滑到图甲中某一位置时，电压表示数如图乙所示，若琴琴想测量小灯泡的额定功率，应将图甲中滑片P向___________（选填“A”或“B”）端移动，根据图丙图像信息，可计算出小灯泡的额定功率是___________W。
（2）当灯泡实际电压为额定电压一半时的实际功率为P1，当灯泡实际电流为额定电流一半时的实际功率为P2，P1___________P2（选填“大于”或“小于”或“等于”）；若琴琴将该灯泡与20Ω的定值电阻串联接在4.5V的电源上，那么小灯泡的实际功率为___________W。
（3）琳琳的实验器材为：电源（电压为1.5V的整数倍且保持不变）、滑动变阻器（标有“20Ω 1A”字样）、电流表、电压表、额定电压未知的待测小灯泡、开关以及导线若干，她先正确串联实验器材，再将电压表并联在某元件两端。然后，把滑动变阻器滑片P移至阻值最大处，闭合开关时观察到电流表示数为0.2A。接着，又将变阻器的滑片移动至中点位置时，小灯恰好正常发光，并记下此时电压表的示数为1.5V。则琳琳是将电压表并联在_______（选填“灯泡”或“滑动变阻器”）两端。该小灯泡的额定功率为___________W。
五、计算题
19．如图所示，电源电压6V保持不变，R1阻值为8Ω，闭合开关后电压表示数2V，求：
（1）闭合开关后，通过电路中的电流；
（2）60s内R2消耗的电能。
20．如图所示电路中电源电压保持不变，灯泡标有“20V 40W”字样，灯丝电阻不随温度改变，R1阻值为20Ω，滑动变阻器标有“50Ω 1A”字样，电流表量程为0~3A，电压表量程为0~24V。求：
（1）灯丝电阻RL；
（2）只闭合开关S、S1，电流表示数为1A，电源电压U是多少？
（3）只闭合开关S、S2，在电路安全的前提下，灯泡实际功率的取值范围是多少？
21．图甲为某热水器的原理图：电路中R1、R2为加热电阻；虚线框为调温模块，R3、RT为调温电阻不参与加热；当通过电磁铁L（阻值忽略不计）的电流I4V，当滑动变阻器的滑片移至中点位置时，小灯泡恰好正常发光，此时电压表的示数为1.5V，说明小灯泡的额定电压为U′额=1.5V，滑动变阻器连入电路中的阻值变小，电路中的电流变大，小灯泡两端的电压变大，滑动变阻器两端的电压变小，小于4V，所以电源电压U
