重庆第八中学2022一2023学年九年级上学期定时练习物理试题

这是一份重庆第八中学2022一2023学年九年级上学期定时练习物理试题，共11页。试卷主要包含了单选题，填空题，实验题，计算题等内容，欢迎下载使用。

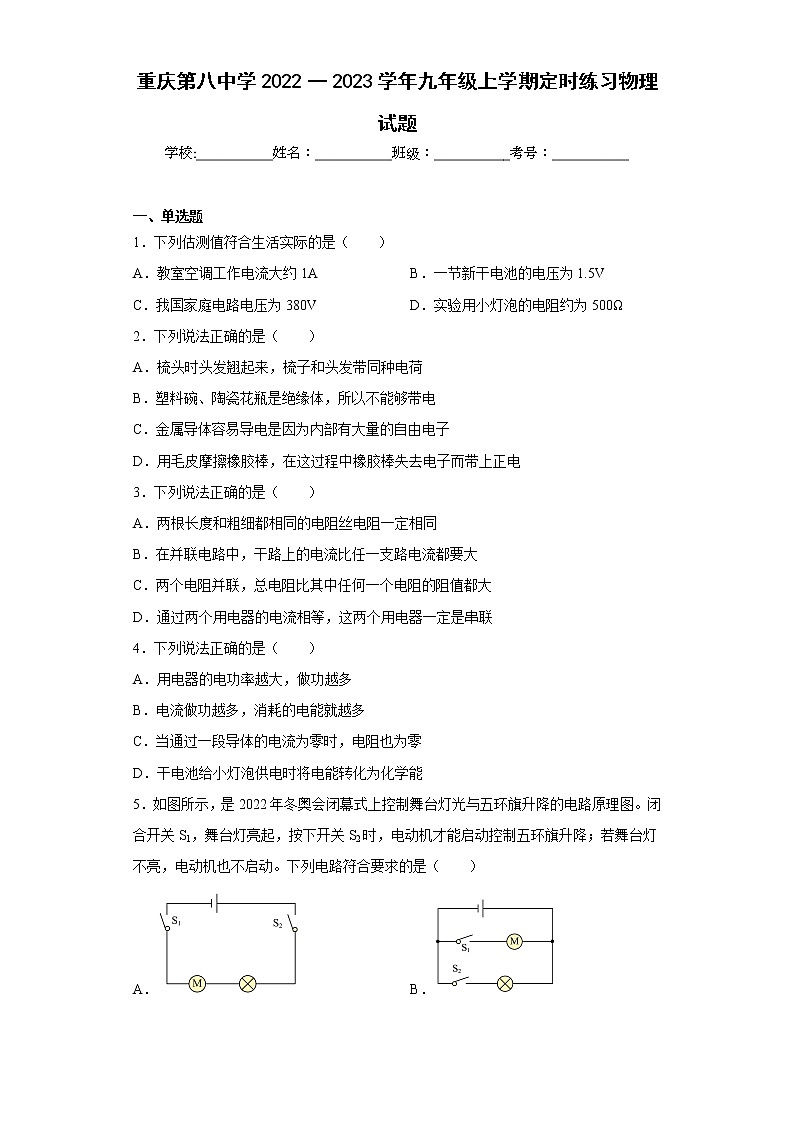

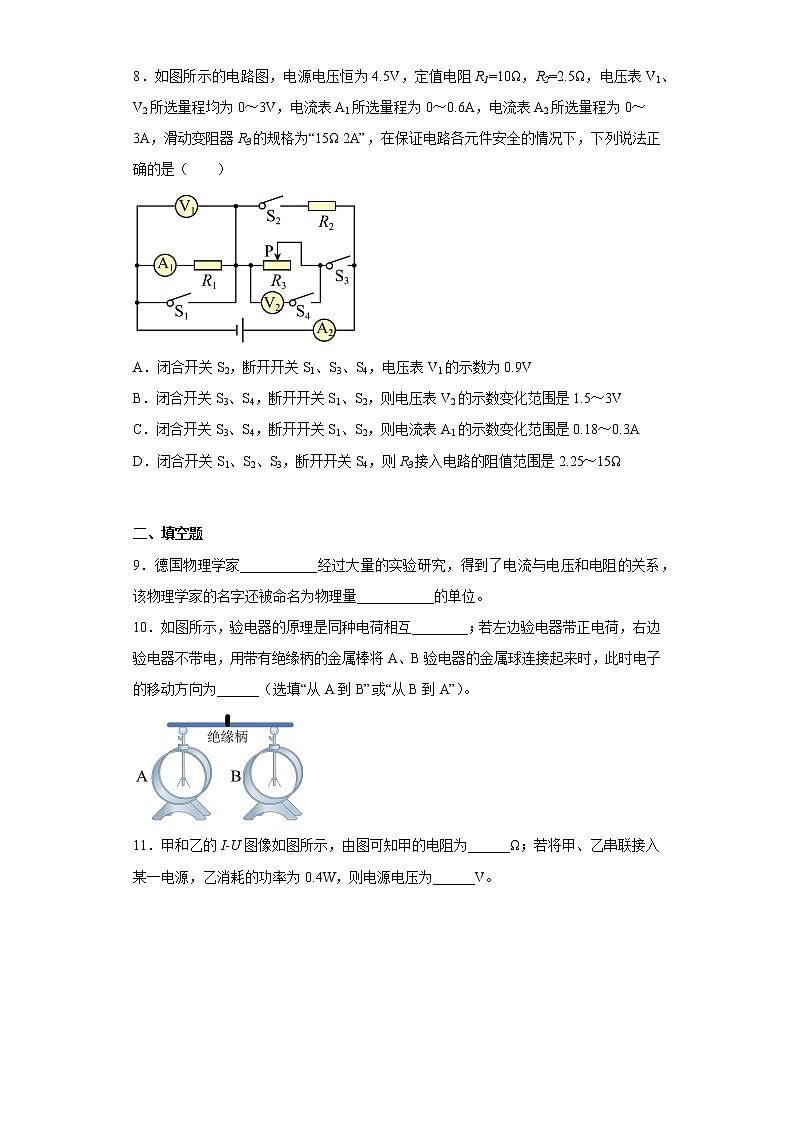

重庆第八中学2022一2023学年九年级上学期定时练习物理试题学校:___________姓名：___________班级：___________考号：___________ 一、单选题1．下列估测值符合生活实际的是（　　）A．教室空调工作电流大约1A B．一节新干电池的电压为1.5VC．我国家庭电路电压为380V D．实验用小灯泡的电阻约为500Ω2．下列说法正确的是（　　）A．梳头时头发翘起来，梳子和头发带同种电荷B．塑料碗、陶瓷花瓶是绝缘体，所以不能够带电C．金属导体容易导电是因为内部有大量的自由电子D．用毛皮摩擦橡胶棒，在这过程中橡胶棒失去电子而带上正电3．下列说法正确的是（　　）A．两根长度和粗细都相同的电阻丝电阻一定相同B．在并联电路中，干路上的电流比任一支路电流都要大C．两个电阻并联，总电阻比其中任何一个电阻的阻值都大D．通过两个用电器的电流相等，这两个用电器一定是串联4．下列说法正确的是（　　）A．用电器的电功率越大，做功越多B．电流做功越多，消耗的电能就越多C．当通过一段导体的电流为零时，电阻也为零D．干电池给小灯泡供电时将电能转化为化学能5．如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）A． B．C． D．6．新冠肺炎疫情期间，常用的某款手持式电子测温仪如图甲所示，图乙是它工作的原理图，其中电源电压保持不变，R是热敏电阻，用于靠近人体测温。定值电阻R0为保护电阻，显示仪是由电流表或电压表改装而成。在测量人的体温时显示仪的示数会随被测者体温的升高而变大，则下列分析正确的是（　　）A．图乙中的显示仪是由电流表改装成的B．热敏电阻R的阻值随着温度的升高而减小C．被测温者体温越高，定值电阻R0两端的电压越大D．将R0换成阻值更大的电阻，测相同温度时，显示仪的示数将变小7．如图所示，电源电压不变，R2的阻值大于R1的阻值，a、b、c表为电流表或电压表。只闭合S1时，a表有示数，b表无示数；S1、S2都闭合时，滑片P向右滑动，b、c表的示数均变小。下列判断正确的是（　　）A．a表和c表是电流表，b表是电压表B．开关S1、S2闭合后，c表示数突然变小，则一定是R3发生断路C．闭合S1、S2后，a、b两表有示数，若交换a、b两表位置，则a表示数不变，b表示数变大D．若将c表换成另一种电表d，闭合S1、S2，滑片P向左滑动，a表示数不变，d表示数变小8．如图所示的电路图，电源电压恒为4.5V，定值电阻R1=10Ω，R2=2.5Ω，电压表V1、V2所选量程均为0～3V，电流表A1所选量程为0～0.6A，电流表A2所选量程为0～3A，滑动变阻器R3的规格为“15Ω 2A”，在保证电路各元件安全的情况下，下列说法正确的是（　　）A．闭合开关S2，断开开关S1、S3、S4，电压表V1的示数为0.9VB．闭合开关S3、S4，断开开关S1、S2，则电压表V2的示数变化范围是1.5～3VC．闭合开关S3、S4，断开开关S1、S2，则电流表A1的示数变化范围是0.18～0.3AD．闭合开关S1、S2、S3，断开开关S4，则R3接入电路的阻值范围是2.25～15Ω 二、填空题9．德国物理学家___________经过大量的实验研究，得到了电流与电压和电阻的关系，该物理学家的名字还被命名为物理量___________的单位。10．如图所示，验电器的原理是同种电荷相互________；若左边验电器带正电荷，右边验电器不带电，用带有绝缘柄的金属棒将A、B验电器的金属球连接起来时，此时电子的移动方向为______（选填“从A到B”或“从B到A”）。11．甲和乙的I-U图像如图所示，由图可知甲的电阻为______Ω；若将甲、乙串联接入某一电源，乙消耗的功率为0.4W，则电源电压为______V。12．如图甲所示的电路，电源电压保持不变，滑动变阻器上标有“30Ω 1A”，闭合开关S，调节滑动变阻器的滑片，使其从最右端向左滑动到a点时，小灯泡电流达到最大值。在图乙中绘制出电流表与两个电压表示数变化关系的图像，则电源电压为_____V；滑片在a点时，小灯泡的功率为______W。13．如图所示，电源电压可调，甲、乙可以为电流表或电压表，电流表的量程均为0～0.6A，电压表均为0～15V，灯泡L1、L2分别标有“6Ω 1A”、“3Ω 1.5A”的字样（忽略灯丝电阻受温度的影响），当开关S闭合时，L1、L2都能发光，则乙表的最大示数为___________；若当开关S断开时，灯L1、L2都能发光，则电源电压最大为___________V。14．如图所示的电路中，电源电压U=24V保持不变。只闭合开关S1和S3，电流表A的示数为I1；只闭合开关S1和S2，电流表A的示数为I2，I1∶I2=1∶2。则R1与R2的之比为___________，将滑动变阻器的滑片P置于某位置a，其接入电路的电阻值为Ra=12Ω，闭合开关S1，断开开关S2、S3，电压表V1的示数为U1，电流表A的示数为I3，再将滑动变阻器的滑片置于最右端，电流表A的示数为I4，电压表V2的示数为U2，U1∶U2=2∶7，I3∶I4=2∶1，则闭合开关S1、S2和S3，移动滑动变阻器的滑片，电流表A示数的最小值为___________A（电表使用过程中都不超过其量程）。 三、实验题15．小花用如图甲所示实物图做“伏安法测量定值电阻”的实验。电源为两节新的干电池，滑动变阻器R1（10Ω 0.5A），R2（20Ω 0.5A）。（1）本实验的原理是___________；（2）某次测量时电压表和电流表的示数如图乙、丙所示，则定值电阻的阻值为___________Ω，小花将此阻值作为最后结果记录在实验报告册上，是_______（选填“合理”或“不合理”）的；（3）小花完成实验后，将定值电阻更换为一个小灯泡，该灯泡正常发光的电压为2.5V，电阻约为10Ω，移动滑片P，依次测得6组数据，如下表所示。分析实验可知，小灯泡的电阻随__________的升高而增大；实验次数123456电压U/V0.51.01.52.02.52.8电流I/A0.160.200.220.250.280.29 （4）小花选用的滑动变阻器应是______（选填“R1”或“R2”）；（5）另一位小婕同学根据自己的实验数据绘制出定值电阻和小灯泡的图像如下图所示，试分析图像中A、B、C三点电阻最大的是___________点。（选填“A”、“B”或“C”）16．媛媛和超超利用如图所示的电路“探究电流与电压的关系”，所选择的器材有学生电源，5Ω、10Ω、15Ω、20Ω的定值电阻各一只，滑动变阻器R1（30Ω 1A）、滑动变阻器R2（300Ω 1A）、电压表、电流表、开关各一只，导线若干。（1）媛媛正确连接并排除故障后，闭合开关，电流表和电压表示数很小，移动滑片，最初一段时间内电流表和电压表示数几乎不变，则可能的原因是：______________________；（2）超超实验中记录的实验数据如下表所示，根据数据可知，超超在实验前的操作过程中存在的问题是___________，在连线时存在的问题是___________；（3）老师看到超超的实验数据后，发现第___________次的实验数据是伪造的，排除伪造数据后可以得到结论：当电阻一定时，___________；实验次数12345电压U/V5.04.03.02.01.0电流I/A0.120.220.320.420.52 （4）超超实验中滑动变阻器的作用除保护电路外，还有___________的作用；（5）超超实验中的电源电压为___________V；（6）实验完成后，断开开关，先拆掉___________两端的导线。（选填“电源”或“R”）17．在“探究通过导体的电流与电阻关系”的实验中，小美利用可调电源（可调为2V、3V、5V、6V）、5个定值电阻（阻值分别为5Ω、10Ω、15Ω、20Ω、30Ω）、滑动变阻器（20Ω 0.5A）、电压表、电流表、开关以及若干导线做了如下实验：（1）他根据图甲所示电路图连接成了图乙所示的实物电路，其中只有一根导线连接错误，请在这根导线上打“×”，并用笔重新画一根正确连接的导线；（连线不要交叉）(          )（2）改正图乙电路后，闭合开关前，滑动变阻器的滑片应置于最______端（选填“左”或“右”）；（3）正确连接电路后，闭合开关，小美发现电流表和电压表都有较大示数，移动滑片，两表的示数均不变，则电路中的故障可能是：_______；（4）排除故障后，连好电路，小美将电源电压调为6V。①小美接入10Ω的定值电阻后，移动滑片，电流表示数如图丙所示，记录此时电流表示数为_______A；②小美保持滑动变阻器滑片位置不变，将10Ω的定值电阻换为15Ω的定值电阻后，闭合开关，电流表的示数会______0.26A（选填“大于”、“小于”或“等于”），此时可将滑动变阻器的滑片向________移动（选填“左”或“右”），直到电压表示数回到原来值；③实验中，小美发现当5个定值电阻中的某个电阻接入电路时，实验无法完成，这个定值电阻的阻值为_______Ω；④为了顺利完成5次实验，小美将电流表调至0～3A量程，并更换部分器材，下列方案可行的有_______；A．将可调电源电压的值设为5V，其余不变B．将电压表控制不变的电压值U0设在2.5V~3.6V范围内，其余不变C．滑动变阻器调整为“15Ω 1A”，其余不变D．将30Ω的定值电阻更换为25Ω的定值电阻，其余不变 四、计算题18．如图所示的电路中，电源电压保持不变，电阻R2=30Ω。当开关S1闭合、S2断开时，电流表的示数为0.4A。求：（1）电源电压为多少？（2）当开关S1、S2都闭合时，电流表的示数为0.6A，1min内电流对R1所做的功为多少？19．亮亮设计了一个如图甲所示的电子高度测量仪，用粗细均匀的电阻丝代替滑动变阻器，将电压表装成高度显示仪，电压表示数随高度变化的规律如图乙所示。己知电阻丝R足够长，每lcm的阻值大小为0.1Ω，电压表量程为“0～15V”，电流表量程为“0～3A”，身高为170cm的同学站上去后电压表示数为9V，电流表示数为1A。求：（1）身高为170cm的同学站上后，电阻丝接入电路的长度为多少？（2）身高为110cm的同学站上后，电流表的示数为多少？（3）为保证安全，该测量仪能够测量的最大高度为多少？20．如图所示，电源电压恒为9V，R2=50Ω，滑动变阻器R3最大阻值为12Ω。当滑动变阻器R3的滑片调至最右端，S1、S4闭合，S2、S3断开时，电流表A1的示数为1.8A，求：（1）R1的阻值为多少？（2）S1、S2、S3、S4闭合时，当滑动变阻器的滑片位于中点时，电流表A的示数为多少？（3）若用电阻箱R替换电压表V1，电压表V2所选量程为0~3V，电流表A、A1所选量程均为0~0.6A，当电阻箱调到某一阻值R0，滑动变阻器的滑片P移到合适位置以保证电路安全，闭合开关S4，断开开关S1、S2、S3，移动滑动变阻器的滑片，使电流表和电压表均能达到最大值，则电阻箱的最大值和最小值分别是多少？
参考答案：1．B2．C3．B4．B5．C6．D7．C8．C9．     欧姆     电阻10．     排斥     从B到A11．     20     612．     18     6.413．     9V     1.214．     1∶2     3.415．     欧姆定律     5     不合理     温度     R2     B16．     见解析     电流表没有调零     电压表并联在变阻器两端了     1     电流与电压成正比     改变电阻的电压和电流的作用     6     电源17．          左     将变阻器的上面两个接线柱连入了电路中     0.4     大于     左     5     C18．（1）12V；（2）144J19．（1）90 cm；（2）1.5A；（3）530cm20．（1）5Ω;（2）1.68A;（3）24Ω，3Ω
