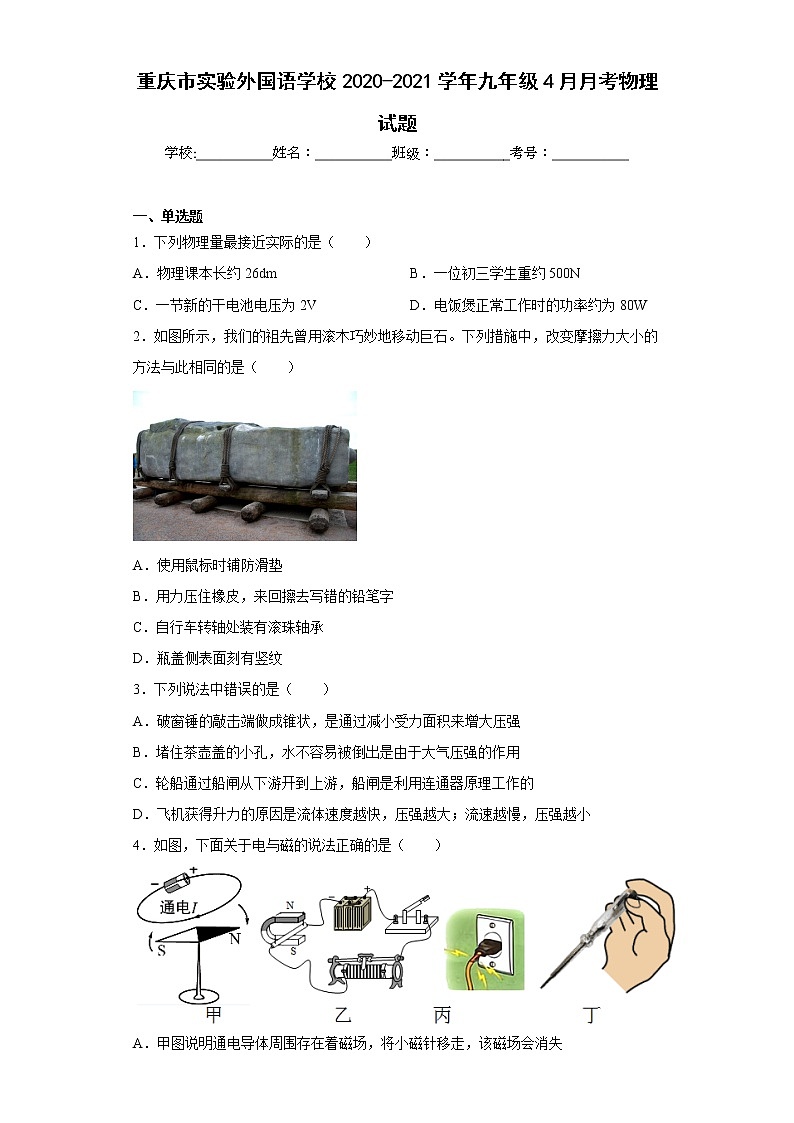

重庆市实验外国语学校2020-2021学年九年级4月月考物理试题
学校:___________姓名：___________班级：___________考号：___________

一、单选题
1．下列物理量最接近实际的是（　　）
A．物理课本长约26dm B．一位初三学生重约500N
C．一节新的干电池电压为2V D．电饭煲正常工作时的功率约为80W
2．如图所示，我们的祖先曾用滚木巧妙地移动巨石。下列措施中，改变摩擦力大小的方法与此相同的是（　　）

A．使用鼠标时铺防滑垫
B．用力压住橡皮，来回擦去写错的铅笔字
C．自行车转轴处装有滚珠轴承
D．瓶盖侧表面刻有竖纹
3．下列说法中错误的是（　　）
A．破窗锤的敲击端做成锥状，是通过减小受力面积来增大压强
B．堵住茶壶盖的小孔，水不容易被倒出是由于大气压强的作用
C．轮船通过船闸从下游开到上游，船闸是利用连通器原理工作的
D．飞机获得升力的原因是流体速度越快，压强越大；流速越慢，压强越小
4．如图，下面关于电与磁的说法正确的是（　　）

A．甲图说明通电导体周围存在着磁场，将小磁针移走，该磁场会消失

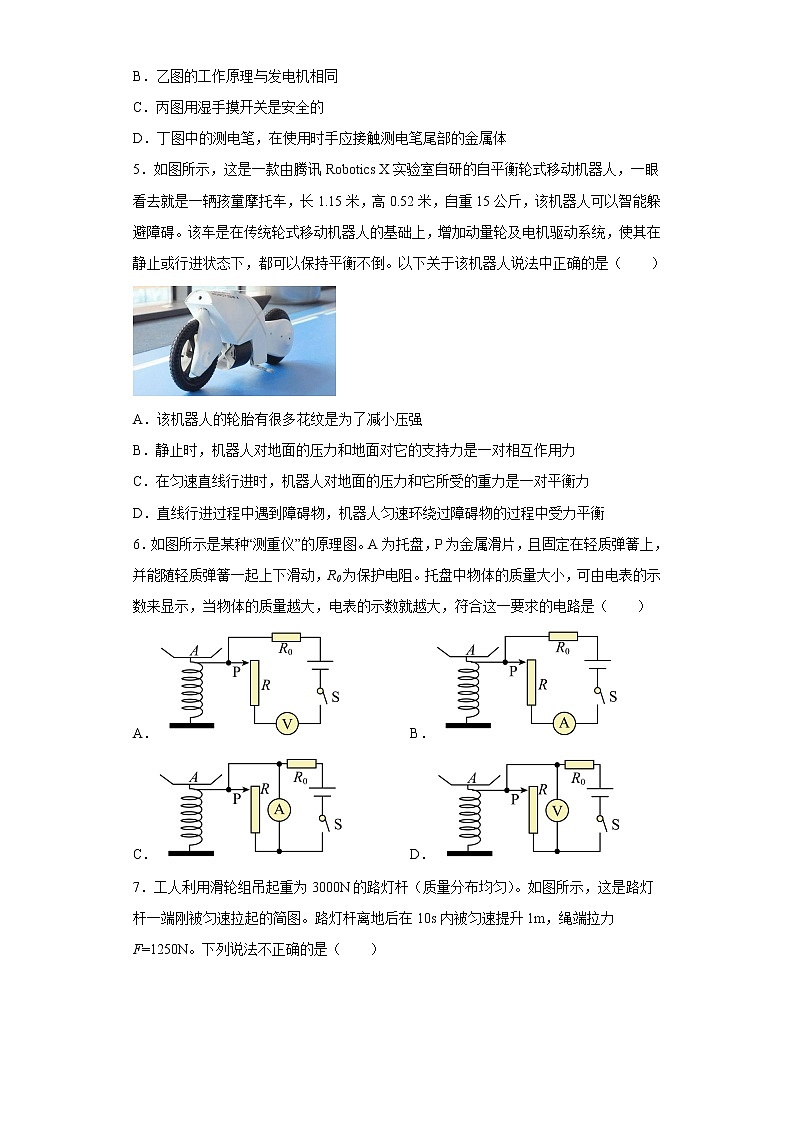

B．乙图的工作原理与发电机相同
C．丙图用湿手摸开关是安全的
D．丁图中的测电笔，在使用时手应接触测电笔尾部的金属体
5．如图所示，这是一款由腾讯Robotics X实验室自研的自平衡轮式移动机器人，一眼看去就是一辆孩童摩托车，长1.15米，高0.52米，自重15公斤，该机器人可以智能躲避障碍。该车是在传统轮式移动机器人的基础上，增加动量轮及电机驱动系统，使其在静止或行进状态下，都可以保持平衡不倒。以下关于该机器人说法中正确的是（　　）

A．该机器人的轮胎有很多花纹是为了减小压强
B．静止时，机器人对地面的压力和地面对它的支持力是一对相互作用力
C．在匀速直线行进时，机器人对地面的压力和它所受的重力是一对平衡力
D．直线行进过程中遇到障碍物，机器人匀速环绕过障碍物的过程中受力平衡
6．如图所示是某种“测重仪”的原理图。A为托盘，P为金属滑片，且固定在轻质弹簧上，并能随轻质弹簧一起上下滑动，R0为保护电阻。托盘中物体的质量大小，可由电表的示数来显示，当物体的质量越大，电表的示数就越大，符合这一要求的电路是（　　）
A． B．
C． D．

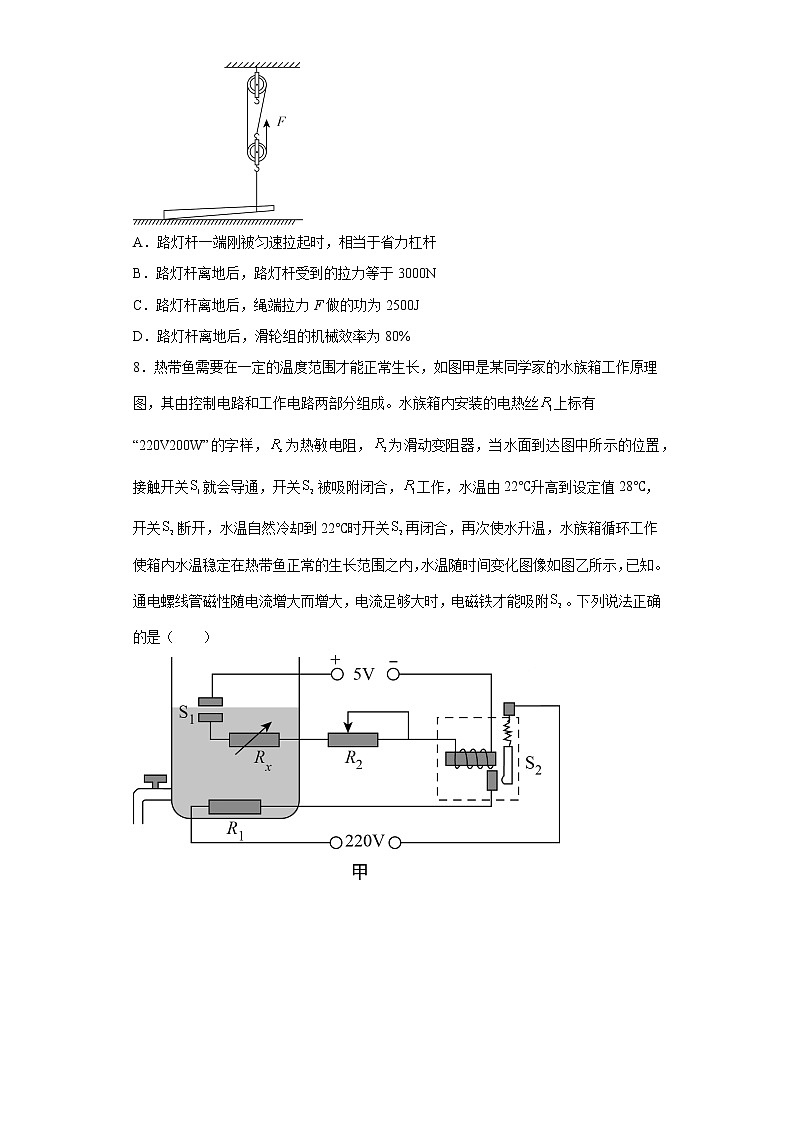

7．工人利用滑轮组吊起重为3000N的路灯杆（质量分布均匀）。如图所示，这是路灯杆一端刚被匀速拉起的简图。路灯杆离地后在10s内被匀速提升1m，绳端拉力F=1250N。下列说法不正确的是（　　）

A．路灯杆一端刚被匀速拉起时，相当于省力杠杆
B．路灯杆离地后，路灯杆受到的拉力等于3000N
C．路灯杆离地后，绳端拉力F做的功为2500J
D．路灯杆离地后，滑轮组的机械效率为80%
8．热带鱼需要在一定的温度范围才能正常生长，如图甲是某同学家的水族箱工作原理图，其由控制电路和工作电路两部分组成。水族箱内安装的电热丝上标有“220V200W”的字样，为热敏电阻，为滑动变阻器，当水面到达图中所示的位置，接触开关就会导通，开关被吸附闭合，工作，水温由22℃升高到设定值28℃，开关断开，水温自然冷却到22℃时开关再闭合，再次使水升温，水族箱循环工作使箱内水温稳定在热带鱼正常的生长范围之内，水温随时间变化图像如图乙所示，已知。通电螺线管磁性随电流增大而增大，电流足够大时，电磁铁才能吸附。下列说法正确的是（　　）

A．电热丝的阻值为24.2Ω
B．热敏电阻随温度的升高而减小
C．该水族箱一天消耗的电能为
D．若要将水族箱内的最高温度调至30℃，滑动变阻器的滑片应向左移动

二、填空题
9．导体中的电流跟导体两端的电压成______比，跟导体的电阻成反比，这就是德国物理学家______通过探索总结出的规律。
10．用注射器抽取一些刚烧开的热水，堵住注射口后向后拉活塞，会发现水中出现大量气泡。这是因为水的沸点随大气压的减小而___________（选填“增大”、“不变”和“减小”）；完全燃烧100g酒精，若这些热量有42%被水吸收，能使质量为___________kg的水温度由10℃升高30℃。（，）
11．如图所示，小明坐在漂浮于小池水面上的船中，船中放有一个篮球和一个实心铁球。他把篮球从船中拿出抛水中后池中水面的升降变化情况是______；他把篮球和实心铁球都抛入水中时池中水面的升降变化情况是______。（两空均选填“上升”“下降”或“不变”）

12．如图，电源电压为15V，R=20Ω，闭合开关后，移动滑片使变阻器的阻值减小5Ω，电流表示数变化了0.1A，则电压表示数减小______V，定值电阻R的功率增大______W。

13．如图所示，质量相同的实心均匀圆柱体甲、乙竖放在水平地面上。若甲的密度和底面积为4ρ和2S，乙的密度和底面积为5和S，甲、乙对地面的压强之比___________。为使甲、乙对地面的压强相等（切后剩余压强不为0），可以在它们上部分别沿水平方向截去一部分（甲、乙截去的一部分具有某一相同的物理量，该物理量是质量、体积或高度中的一个），则它们对地面压强减小量之比___________。


三、作图题
14．（1）如图所示，一物体以某一速度冲上表面粗糙的固定斜面，请画出物体在上滑过程中所受的摩擦力的示意图（力的作用点画在物体的重心）。

（2）根据图中小磁针的指向，在图中小括号内标出电源的“+”或“-”极，


四、实验题
15．（1）在探究“杠杆的平衡条件”实验中，小明做了如图所示实验：

①实验开始时，杠杆的位置如图甲所示，此时应将杠杆右端的螺母向______移动（选填“左”或“右”）；
②要使图乙中杠杆平衡，应在a处挂______个钩码（每个钩码的质量是相同的）才能使杠杆在水平位置平衡；
③当弹簧测力计由图丙中的竖直地拉着变成倾斜地拉着，仍然要使杠杆在水平位置平衡时，弹簧测力计的示数将______（选填“变大”、“不变”或“变小”）；
（2）小明利用U形管压强计和装有水的大烧杯来探究液体内部压强的特点。

①实验前，小明发现：按与不按探头的橡皮膜，U形管两边液面均处在同一水平线上，他认为这套实验装置可能出现的问题是漏气，他的想法是______（正确/错误）的；
②保持图乙图中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，实验情形如图丙所示。比较乙、丙两次实验，小明得出了：在同一深度，液体的密度越大，其内部的压强越大的结论。你认为他的结论是______（正确/错误）；
③已知图丙中U形管左右两侧水面的高度差h=10cm，则橡皮管内气体的压强与大气压强之差为______Pa。（，，g=10N/kg）
16．在探究“浮力的大小跟哪些因素有关”的实验中（如图所示），小明测出金属块a的底面积为，用弹簧测力计测出金属块a的重力，然后将金属块a缓慢浸入液体中不同深度，步骤如图B、C、D、E、F所示（液体均未溢出），并将其示数记录在表中。


实验步骤
B
C
D
E
F
弹簧测力计示数/N
2.2
2.0
1.7
1.7
1.9

（1）小明进行了如图所示的实验：A步骤所示弹簧测力计的示数为______N；用弹簧测力计挂着金属块a缓慢地浸入液体中不同深度，步骤如图B、C、D、E、F（液体均未溢出），并将其示数记录在上表中；
（2）分析实验步骤A、B、C、D，可以说明浮力大小跟排开液体的______有关；分析实验步骤A、E、F，可以说明浮力大小跟液体的______有关；
（3）在实验步骤B中金属块下表面受到水的压强______Pa；
（4）小明用表格中的数据算出了某种液体的密度是______，金属块a的密度为______。若将A放至最后一步，则会使得金属块a的密度的测量值______（选填“偏大”或“变小”“不变”）；
（5）小明接着进行了如下操作：
①在圆柱形容器中装有适量的水，将另一平底烧杯放入圆柱形容器的水中，烧杯静止时容器中水的深度为12cm，如图甲所示；
②将待测金属块b吊在烧杯底部（金属块未触底），测量出烧杯静止时露出水面的高度为6cm，容器中水的深度为18cm，如图乙所示；
⑧将金属块b放在烧杯中，烧杯静止时露出水面的高度为2cm，如图丙所示。已知圆柱形容器底面积为烧杯底面积的3倍。则金属块b的密度为______。
17．小敢在“测量小灯泡电功率”的实验中，所用的器材有，标有“2.5V”的小灯泡、电压为3V的电源、电流表、电压表、开关、滑动变阻器（10Ω1A）、导线若干。

（1）连接电路时，开关应该处于______状态；
（2）乙组同学连接的电路如图甲所示，其中有一根导线接错了，请在接错的导线上打“×”再把它改接到正确的位置上______；
（3）实验过程中，发现电流表示数为零，电压表示数接近电源电压，出现这个现象的原因可能是小灯泡连接处______（选填“断路”或“短路”）；
（4）排除故障后，移动滑动变阻器滑片可改变电压表示数。若使电压表示数由2.5V变为图乙所示，应向______（“左”或“右”）端移动滑动变阻器的滑片，实验中，当电流表示数为（）时，小灯泡的电功率为；
（5）小敢调节滑动变阻器，获得多组电压表和电流表示数，并画出U-I图像如图丙所示，该图像是曲线的原因是______，若该小灯泡在额定电压下工作10s消耗的电能为，小灯泡两端电压为额定电压一半时工作10s消耗的电能为，则______（选填“大于”“小于”或“等于”）；
（6）断开开关，用5Ω定值电阻替换小灯泡，将滑片移到滑动变阻器的阻值最大端，闭合开关，移动滑片，当电流表示数仍为时，定值电阻的电功率为，则、的大小关系为______（选填“大于”、“小于”或“等于”）；
（7）小心同学想利用这些器材继续探究“电流和电阻的关系”，电压表示数保持不变，他选用的电阻有5Ω、10Ω，20Ω，则在这三次实验中，滑动变阻器的最大功率是______W。

五、计算题
18．2021年，数据显示，30%的中国消费者每个月点6~10次外卖。若摩托车自身质量为150kg，静止时总着地面积约为，摩托车牵引力的功率为21kW，某次订单他要把外卖从巴国城送到2km远的重庆实验外国语学校，若始终以18km/h的速度匀速行驶，求：
（1）在这个过程中摩托车牵引力的大小；
（2）在这个过程中摩托车克服阻力做的功。
19．如图所示，电源电压保持不变。电流表的量程为0~3A，小灯泡L标有“12V  6W”的字样，滑动变阻器R的最大阻值为36Ω。为定值电阻。当S闭合，、断开，滑片P由b端向a端滑动，使其连入电路的电阻是最大阻值的三分之一时，小灯泡恰好正常发光。当滑片位置保持不变，开关都闭合时，电流表的示数变化了2A，不考虑灯丝电阻的变化，请你计算：
（1）小灯泡L的电阻；
（2）的阻值；
（3）任意闭合开关，滑动变阻器能够达到的最大功率。

20．如图所示的圆柱形容器，放置在水平桌面上，容器高22cm，容器质量600g，里面装有16cm深的水，容器底面积为。木块A的重力为8N，底面积为，高20cm，木块A中央固定一轻质弹簧。若用手拿着弹簧末端从木块A的底面刚好与水面接触开始向下移动。（不计弹簧的体积及质量，弹簧每变化2cm，所产生的弹力变化1N，全过程均在弹簧弹性范围内）。求：
（1）A底面刚好与水面接触时，水对容器底部的压强。
（2）物体A竖直向下移动2cm时，容器对桌面的压力。
（3）弹簧末端B点向下移动多少cm时，液体对容器底部的压强达到最大？


参考答案：
1．B
【详解】A．物理课本长约26cm，故A不符合题意；
B．一位初三学生的质量约50kg，重力约
G=mg=50kg×10N/kg=500N
故B符合题意；
C．一节新的干电池电压为1.5V，故C不符合题意；
D．普通家用电饭煲的功率约几百瓦，80W太小，故D不符合题意。
故选B。
2．C
【详解】用滚木巧妙地移动巨石，这是以滚动代替滑动来减小摩擦的。
A．使用鼠标时铺防滑垫，这是在压力一定时增大接触面的粗糙程度来增大摩擦的，故A不符合题意；
B．用力压住橡皮，来回擦去写错的铅笔字，这是在接触面粗糙程度一定时增大压力来增大摩擦的，故B不符合题意；
C．自行车转轴处装有滚珠轴承，这是以滚动代替滑动来减小摩擦的，故C符合题意；
D．瓶盖侧表面刻有竖纹，这是在压力一定时增大接触面的粗糙程度来增大摩擦的，故D不符合题意。
故选C。
3．D
【详解】A．由可知，可以通过增大压力或减小受力面积来增大压强；破窗锤的敲击端做成锥状，是通过减小受力面积来增大压强，故A正确，不符合题意；
B．堵住茶壶盖的小孔，当壶内的水流出部分后，壶内气压减小，小于外界大气压，大气压压着里面的水不易流出来．茶壶的盖上留一小孔，使内外气压相等，水才容易倒出来，故B正确，不符合题意；
C．连通器的底部连通，上端开口，船闸利用的是连通器原理使船能够在上下游来回航行，故C正确，不符合题意；
D．流体速度越快，压强越小；流速越慢，压强越大，故D错误，符合题意。
故选D。
4．D
【详解】A．通电导体周围的磁场，与小磁针无关，将小磁针移走，磁场不会消失，故A错误；
B．乙图是通电导体在磁场中受到力的作用，与电动机工作原理相同，故B错误；
C．用湿手摸开关可能会触电，是危险的，故C错误；
D．测电笔在使用时手应接触测电笔尾部的金属体，不可接触笔尖金属体，故D正确。
故选D。
5．B
【详解】A．该机器人的轮胎有很多花纹，是为了在压力一定时增加接触面的粗糙程度来增大摩擦的，故A错误；
B．机器人对地面的压力和地面对它的支持力分别作用在两个物体上，大小相等、方向相反、作用在同一直线上，是一对相互作用力，故B正确；
C．在匀速直线行进时，机器人对地面的压力和它所受的重力方向相同、不是作用在同一物体，不是一对平衡力，故C错误；
D．机器人匀速环绕过障碍物的过程中，运动的方向在改变，即运动状态在改变，受非平衡力，故D错误。
故选B。
6．B
【详解】A．由图知，电压表串联入电路中，所以无论物体质量大小，滑片移动时电压表示数都几乎等于电源电压，故A不合题意；
B．由图知，物体质量越大，压力越大，滑片向下移动，使得R连入阻值减小，电源电压一定，由可知电路中电流变大，即电流表示数变大，故B符合题意；
C．由图知，电流表将R短路，所以物体质量改变时，电路中电流不变，即电表示数不变，故C不合题意；
D．由图知，R与R0串联，电压表测R两端电压，由串联电路的分压原理知，物体质量变大，压力变大时，滑片向下移动，变阻器R连入阻值变小，分压减少，即电压表示数变小，故D不合题意。
故选B。
7．A
【详解】A．路灯杆一端刚被匀速拉起时，路灯杆左端与地面接触点为支点，路灯杆自身重力为阻力，动力臂大于阻力臂，相当于省力杠杆，故A正确，不符合题意；
B．路灯的重力是3000N，路灯杆离地后，匀速运动，拉力和重力是平衡力，受到的拉力等于重力，拉力大小为3000N，故B正确，不符合题意；
C．滑轮组绳子承担重物的段数为3，路灯杆离地后，绳子末端移动的距离
s=nh=3×1m=3m
则绳端拉力F做的功
W总=Fs =1250N×3m=3750J
故C错误，符合题意；
D．路灯杆离地后，有用功
W有=Gh=3000N×1m=3000J
滑轮组的机械效率

故D正确，不符合题意。
故选C。
8．D
【详解】A．由可得电热丝的阻值为

故A错误；
B．当电路中电阻变大，电流变小，是电磁铁的磁性变弱，吸引力变小，开关会断开，因此热敏电阻随温度的升高而增大，故B错误；
C．由图乙可知，该水族箱每400分钟，电热丝R1工作100分钟，一天消耗的电能为

故C错误；
D．若要将水族箱内的最高温度调至30℃，热敏电阻阻值变大，电路中电流不变，总电阻不变，滑动变阻器总电阻应变小，滑片应向左移动，故D正确。
故选D。
9．     正     欧姆
【详解】[1][2]德国物理学家欧姆通过大量实验总结出了电流与电压、电阻之间的规律：通过一段导体的电流与导体两端的电压成正比，与导体的电阻成反比，这个规律叫欧姆定律。
10．     减小     15
【详解】[1]向外拉注射器活塞时，烧瓶内的气压减小，水的沸点降低，温度达到水的沸点，水又沸腾了。
[2]完全燃烧100g酒精放出的热量
Q放=q酒精m酒精=3×107J/kg×100×10-3kg=3×106J
由题意和吸热公式可得，水吸收的热量
Q吸=cmΔt=42%×Q放
则水的质量
=15kg
11．     不变     下降
【详解】[1]他把篮球从船中拿出抛水中后，篮球和船都漂浮在水面上，受到的浮力等于重力，总浮力不变，排开液体体积没有变化，液面不会变化。
[2]他把篮球和实心铁球都抛入水中时，实心铁球沉入水底，船和球受到的总浮力变小，排开液体体积变小，液面下降。
12．     2V     2.2W
【详解】[1]电压表测滑动变阻器两端电压，移动滑片使变阻器的阻值减小5Ω，电流表示数应该增大了0.1A，则定值电阻两端电压增大

由串联分压规律可知，滑动变阻器两端电压减小量等于R两端电压增大量，故滑动变阻器两端电压减小了2V。
[2]设原来变阻器接入电路的阻值为R变，变阻器的阻值减小5Ω后，此时变阻器接入电路的阻值为，由题意可知

即

代入数据解得
R变=10Ω
变化前电流为

变化后电流为

定值电阻电功率的增大量

13．     1∶2     2∶5
【详解】[1]实心均匀圆柱体甲、乙质量相同，由G=mg可知它们的重力相等，对地面的压力相同，由于甲的底面积为2S，乙的底面积为S，甲、乙对地面的压强之比

[2]甲乙对地面的压强
p甲＜p乙
①若截取相同的高度，根据公式
p==ρgh
可知道，甲、乙对地面的压强分别为
p甲=ρ甲g(h甲-Δh)=4ρg(-Δh)=4ρg(-Δh)= 4ρg(-Δh)
p乙=ρ乙g(h乙-Δh)=5ρg(-Δh)=5ρg(-Δh)= 5ρg(-Δh)
若p甲=p乙，则
4ρg(-Δh)= 5ρg(-Δh)
Δh =-
所以不可以采取。
②若截取相同的体积，根据m=ρV，由于甲的密度为4ρ，乙的密度为5ρ，则
Δm甲＜Δm乙
由此可知，甲的压力变化量小于乙的压力变化量，即受力面积不变的情况下，乙的压强减小的多，可以使甲、乙对地面的压强相等。故可以采取；它们对地面压强减小量之比

③若截取相同的质量，由于原来质量相等，对地面的压力也减少相同，则对地面的压强仍会是甲对地面的压强小于乙对地面的压强；故不可以采取。
14．（1）；（2）
【详解】（1）物体以某一速度冲上表面粗糙的固定斜面，摩擦力方向沿斜面向下，如下图所示：

（2）根据图中小磁针的指向，可知螺线管左端为N极，由右手螺旋定则可知，电源右端为正极，图中小括号内应标“+”，如下图所示：

15．     右     1     变大     正确     错误     1000
【详解】（1）[1]实验开始时，杠杆的位置如图甲所示，左侧下沉，说明左侧较重，此时应将杠杆右端的螺母向右调节。
[2]要使图乙中杠杆平衡，根据杠杆平衡原理可得

故应在a处挂1个钩码才能使杠杆在水平位置平衡。
[3]当弹簧测力计由图丙中的竖直地拉着变成倾斜地拉着，力臂变短，根据杠杆平衡原理可知要使杠杆在水平位置平衡时，弹簧测力计的示数将变大。
（2）[4]气密性差，实验装置可能出现漏气，是造成按压橡皮膜时，液柱的高度不变的原因，他的想法是正确的。
[5]保持图乙图中金属盒的位置不变，并将一杯浓盐水倒入烧杯中搅匀后，两次液体深度发生变化，没有控制深度相同，他的结论是错误的。
[6]图丙中U形管左右两侧水面的高度差h=10cm，则橡皮管内气体的压强与大气压强之差为

16．     2.7     体积     密度     500     0.8×103     2.7     偏小     4.5×103
【详解】（1）[1]如图所示弹簧测力计的示数为2.7N。
（2）[2]分析实验步骤A、B、C、D，物体排开液体的体积越大，弹簧测力计示数越小，可以说明浮力大小跟排开液体的体积有关。
[3]分析实验步骤A、E、F，物体浸入不同液体中，浮力不同，可以说明浮力大小跟液体的密度有关。
（3）[4]实验步骤B中金属块下表面受到水的压力为
FB=G-GB=2.7N-2.2N=0.5N
实验步骤B中金属块下表面受到水的压强为

（4）[5]金属块a浸没在水中受到的浮力为
①
金属块a浸没在液体中受到的浮力为
②
综合①②可得，液体密度为

[6]金属块a的体积为

金属块a的密度为

[7]若将A放至最后一步，所测出金属块的重力变大，由

可知金属块a的密度的测量值偏小。
（5）[8]比较甲乙两图可知，都是漂浮，受到的浮力等于自重，则两图中浮力的变化量等于金属块的重力，两图中浮力的变化量

金属块b的重力

金属块b的质量

比较乙丙两图可知，都是漂浮，烧杯和金属块的总重不变，总浮力不变，则乙图中金属块受到的浮力等于这两次烧杯受到浮力的变化量，金属块b受到的浮力

金属块b的体积

金属块b的密度

17．     断开          断路     左     灯泡电阻不是定值     大于     小于     0.4
【详解】（1）[1]连接电路时，开关应该处于断开状态，防止电路中有短路的地方而损坏器材。
（2）[2]图中电流表与灯泡并联了，应把灯泡右边与电流表相连的导线接到电压表负接线柱上，如下图所示：

（3）[3]电流表示数为零，电路中可能出现了断路，电压表示数接近电源电压，应是与电压表并联的灯泡出现断路。
（4）[4]图乙中，电压表量程为0~3V，分度值为0.1V，示数为2.0V，使电压表示数由2.5V变为图乙所示的2.0V，应增大滑动变阻器电阻，滑片应向左移动。
（5）[5]小灯泡电阻随温度的升高而增大，当灯泡两端电压升高时，灯泡功率变大，温度升高，电阻变大，所以灯泡的U-I图像是曲线。
[6]若小灯泡电阻不变，根据

可知，小灯泡两端电压为额定电压一半时工作10s消耗的电能和小灯泡在额定电压下工作10s消耗的电能之间的关系为

由图丙可知，当小灯泡两端电压为额定电压一半时，小灯泡电阻变小，则

（6）[7]由图丙可知，当I0=0.3A时，小灯泡的电阻为

当I0<0.3A时，小灯泡的电阻小于5Ω，两次电流都为I0，由P=I2R可知，P1 （7）[8]电压表示数保持2V不变，电路中最大电流为

滑动变阻器两端电压为

滑动变阻器的最大功率是

18．（1）4200N；（2）8.4×106J
【详解】解：（1）由可得，在这个过程中摩托车牵引力的大小为

（2）摩托车匀速行驶时，阻力与牵引力大小相等，克服阻力做的功为

答：（1）在这个过程中摩托车牵引力的大小为4200N；
（2）在这个过程中摩托车克服阻力做的功8.4×106J。
19．（1）；（2）；（3）
【详解】解：（1）小灯泡的电阻

（2）当S闭合，S1、S2断开时，灯泡L与滑动变阻器串联，电流表测电路中电流。小灯泡恰好正常发光，则电路中电流

滑片P由b端向a端滑动，使R连入电路的电阻是最大阻值的三分之一，则电路总电阻

电源电压

当开关都闭合时，小灯泡被短路，滑动变阻器R与定值电阻R0并联，电流表测干路电流。根据串、并联电路电阻特点可知，此时的总电阻变小，电路的总电流变大，故此时干路电流为

通过滑动变阻器的电流

通过R0的电流

R0的阻值

（3）由分析可知，当S、S1闭合，S2断开，电路为滑动变阻器R的简单电路，电流表测电路中电流；若电流达到最大，则滑动变阻器能够达到最大功率。由题知，电路中最大电流为3A，故滑动变阻器能够达到的最大功率为

答：（1）小灯泡L的电阻为；
（2）的阻值为；
（3）任意闭合开关，滑动变阻器能够达到的最大功率为。
20．（1）1600Pa；（2）31.5N；（3）30cm
【详解】解：（1）A底面刚好与水面接触时，水对容器底部的压强

（2）物体A竖直向下移动2cm时，水面上升的高度为Δh，由体积公式可知

即

解的

此时容器内水的高度为

水对容器底部的压强为

水对容器底部的压力为

容器对桌面的压力为

（3）当容器中水的深度为22cm时，液体对容器底部的压强达到最大，此时，木块浸入水中的体积为

设水面上升的高度为△h′，由体积公式得到

物体浸入水中的深度为

物体下降的高度为
hA′-△h′=18cm-6cm=12cm
此时液体对木块A的浮力为

此时物体受到弹簧的弹力
F′弹=F′浮-G=9N-8N=1N
方向竖直向下，即弹簧处于压缩状态；而最初物体受到弹簧的弹力
F弹=G=8N
方向竖直向上，即弹簧处于拉长状态；所以整个过程中弹簧的弹力变化量为9N，因弹簧每变化2cm，所产生的弹力变化1N，所以整个过程弹簧的长度缩短了
2cm/N×9N=18cm
则弹簧末端B点向下移动的距离为
12cm+18cm=30cm
答：（1）A底面刚好与水面接触时，水对容器底部的压强为1600Pa；
（2）物体A竖直向下移动2cm时，容器对桌面的压力为31.5N；
（3）弹簧末端B点向下移动30cm时，液体对容器底部的压强达到最大。
