沪科版八年级全册第一节 科学探究：杠杆的平衡条件精品课件ppt

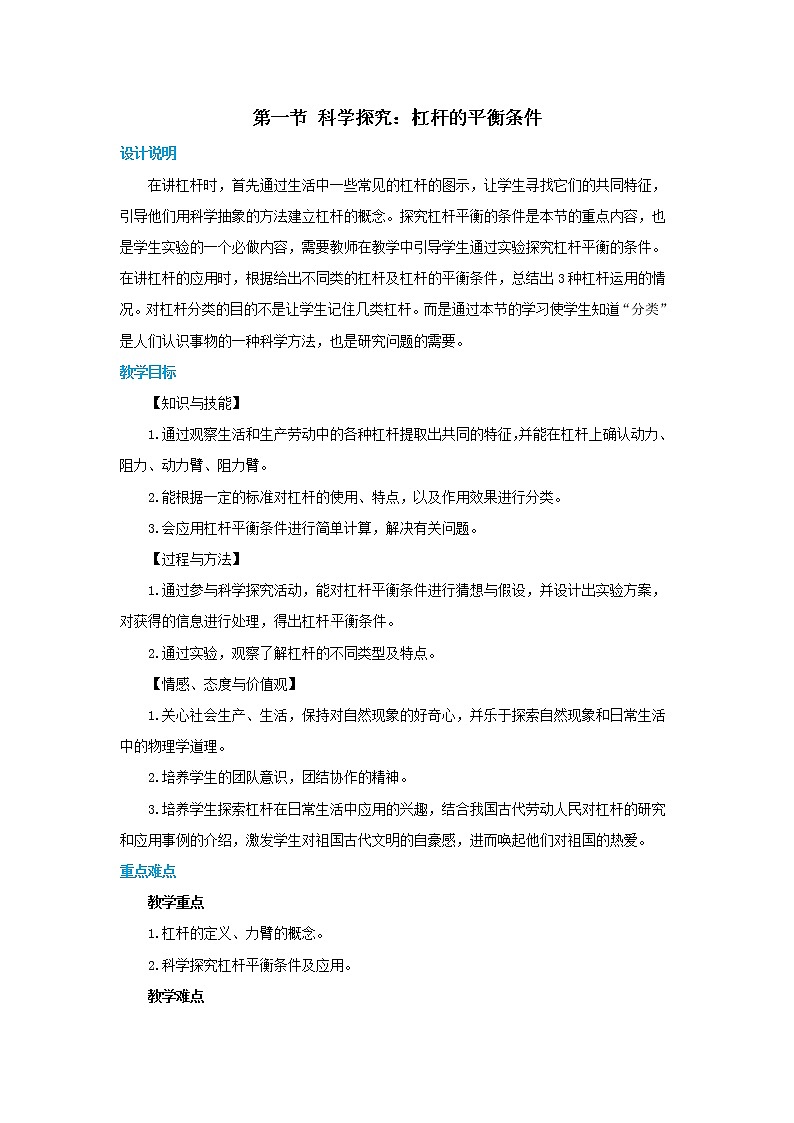

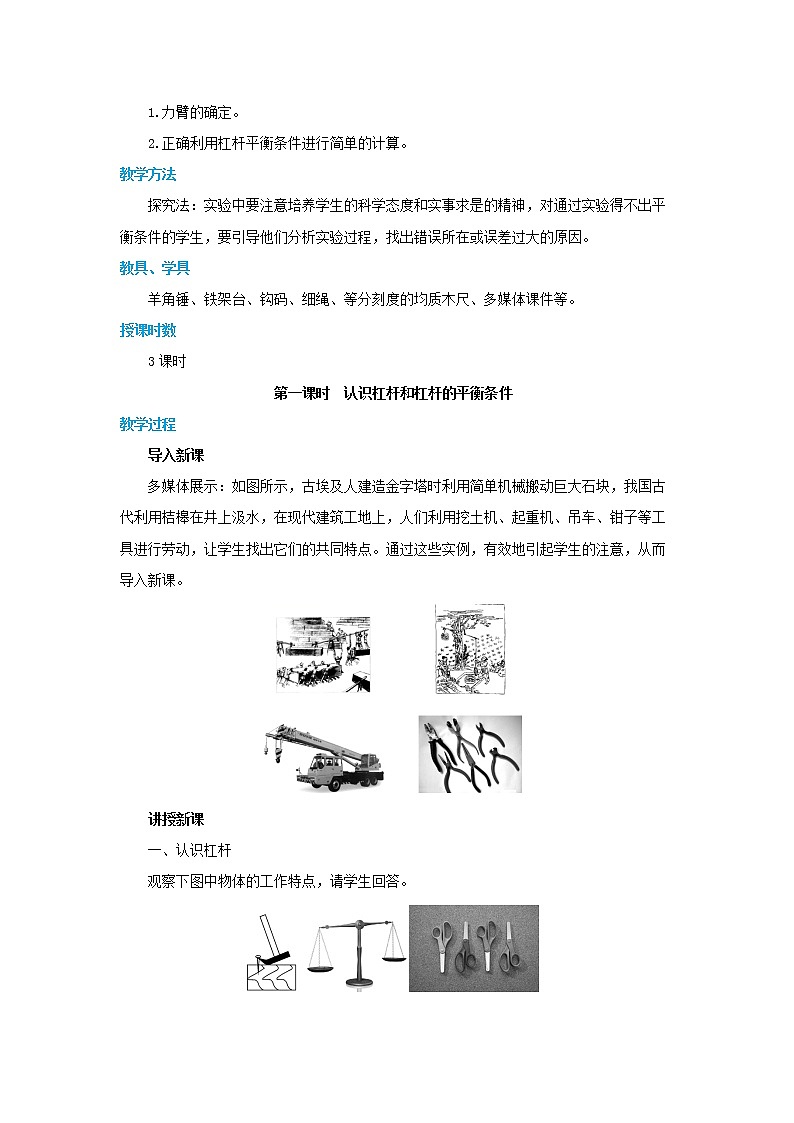

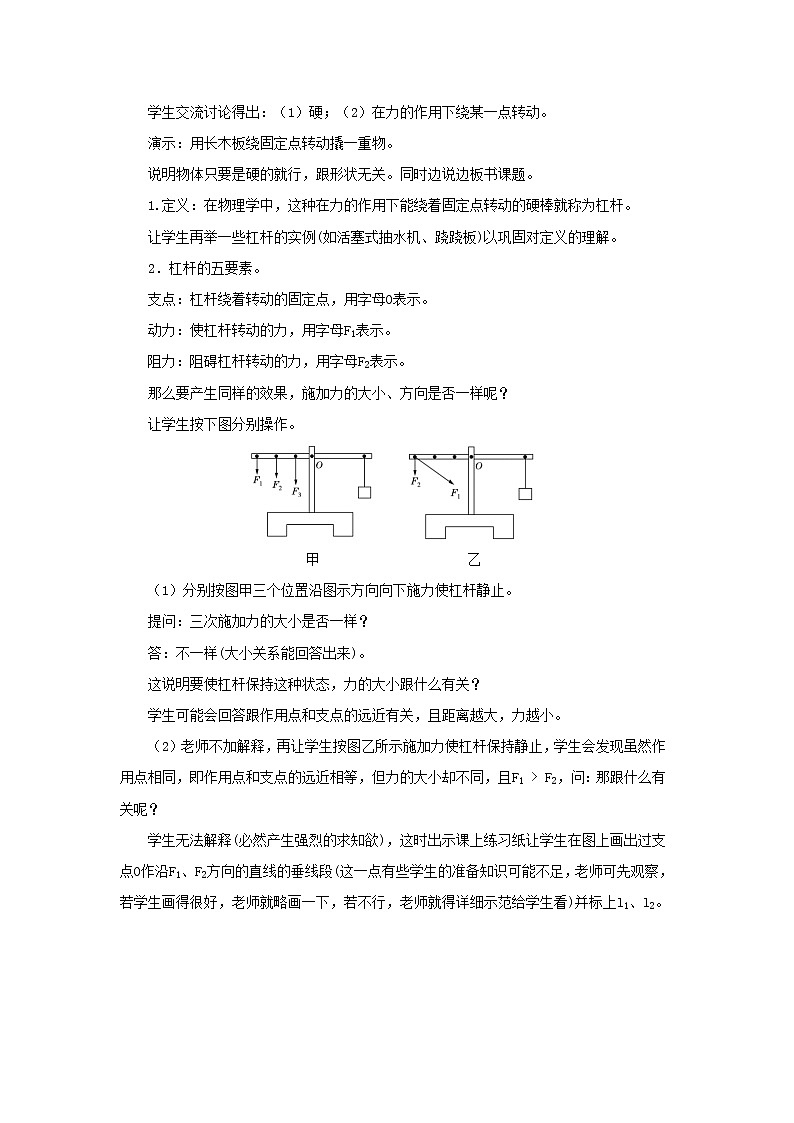

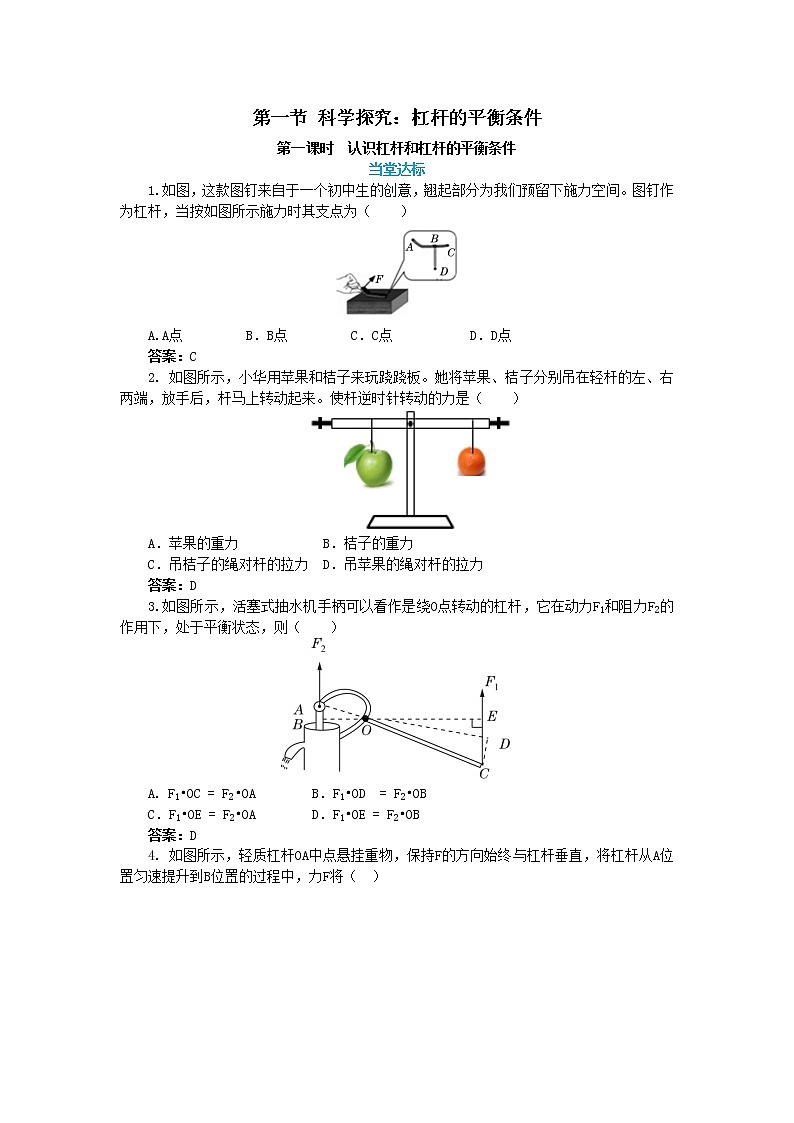

这是一份沪科版八年级全册第一节 科学探究：杠杆的平衡条件精品课件ppt，文件包含第十章机械与人第1节科学探究杠杆的平衡条件第1课时pptx、1011认识杠杆和杠杆的平衡条件教案docx、1011认识杠杆和杠杆的平衡条件同步练习docx等3份课件配套教学资源，其中PPT共29页， 欢迎下载使用。
1.知道什么是杠杆，能根据实物画出杠杆的示意图。2.知道杠杆的平衡条件，会利用杠杆平衡条件解决一些简单的问题。
“只要给我一个支点和一根足够长的杠杆，我就能撬动地球。” ——阿基米德
1.跷跷板为什么能上下转动？有固定转轴。2.跷跷板受到哪些力的作用？左右两侧的压力、转轴的支持力。3.跷跷板为什么能平衡？跟之前学习的力的平衡一样吗？转轴对跷跷板向上的支持力与大人和小朋友对跷跷板向下的压力之和相等。不一样。4.怎样才能使跷跷板保持水平平衡状态？ 大人的压力大，小朋友的压力小，大人离着转轴近，小朋友离着转轴远。
杠杆：物理学中，把能绕某一固定点转动的硬棒（直棒或曲棒），叫做杠杆。
有关杠杆的几个概念：支点：杠杆绕着转动的点，用O表示力臂：从支点到力作用线的距离叫做力臂 动力的力臂叫做动力臂，用L1表示 阻力的力臂叫做阻力臂，用L2表示杠杆平衡：杠杆在动力和阻力作用下处于静止状态
二、探究杠杆的平衡条件
1.设计方案转换法：为了便于探究跷跷板怎样才能达到水平状态，我们可采取转换法。 用带有等分刻度的均质木尺代替跷跷板，用钩码代替人进行实验研究。
思考：F1L1与F2L2之间有什么样的关系呢？
2.进行实验与收集证据
2 .杠杆是否都是直的？
1. 力臂一定在杠杆上吗？
3.若一个力作用在杠杆上，作用点不变， 作用方向改变，力臂 是否改变？
答：杠杆可以是直的，也可以是弯的
杠杆的平衡条件：动力×动力臂＝阻力 ×阻力臂
用字母表示为: F1L1=F2L2
结论：杠杆平衡时，杠杆的动力乘动力臂等于阻力乘阻力臂，即杠杆的动力臂是阻力臂的几倍，杠杆的动力F1就是阻力F2的几分之一。
　如图所示，杠杆OA长20cm，AB长60cm，现在A处挂一重200N的物体，要使杠杆水平平衡，且B处的弹簧测力计示数最小，弹簧测力计的方向怎样？弹簧测力计的示数是多少？
