天津市育贤中学2022-2023学年九年级上学期期末物理试题(含答案)

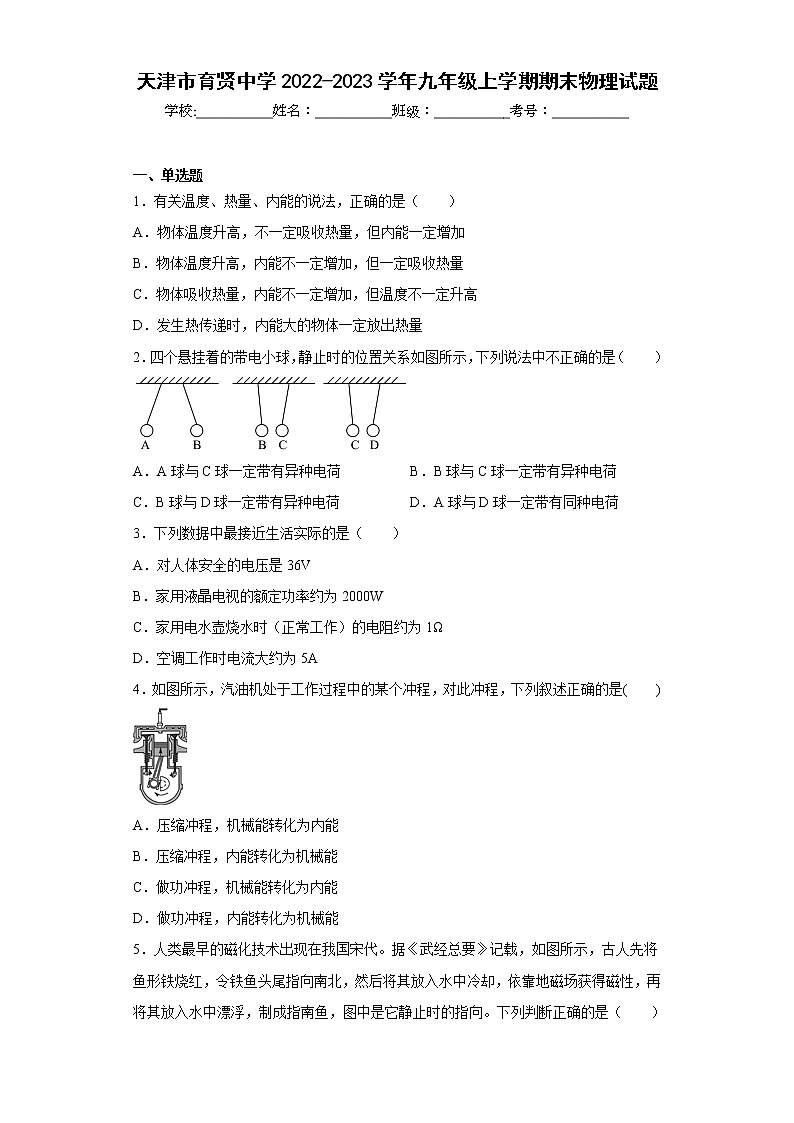

天津市育贤中学2022-2023学年九年级上学期期末物理试题

学校:___________姓名：___________班级：___________考号：___________

一、单选题

1．有关温度、热量、内能的说法，正确的是（　　）

A．物体温度升高，不一定吸收热量，但内能一定增加

B．物体温度升高，内能不一定增加，但一定吸收热量

C．物体吸收热量，内能不一定增加，但温度不一定升高

D．发生热传递时，内能大的物体一定放出热量

2．四个悬挂着的带电小球，静止时的位置关系如图所示，下列说法中不正确的是（　　）

A．A球与C球一定带有异种电荷 B．B球与C球一定带有异种电荷

C．B球与D球一定带有异种电荷 D．A球与D球一定带有同种电荷

3．下列数据中最接近生活实际的是（　　）

A．对人体安全的电压是36V

B．家用液晶电视的额定功率约为2000W

C．家用电水壶烧水时（正常工作）的电阻约为1Ω

D．空调工作时电流大约为5A

4．如图所示，汽油机处于工作过程中的某个冲程，对此冲程，下列叙述正确的是(　　)

A．压缩冲程，机械能转化为内能

B．压缩冲程，内能转化为机械能

C．做功冲程，机械能转化为内能

D．做功冲程，内能转化为机械能

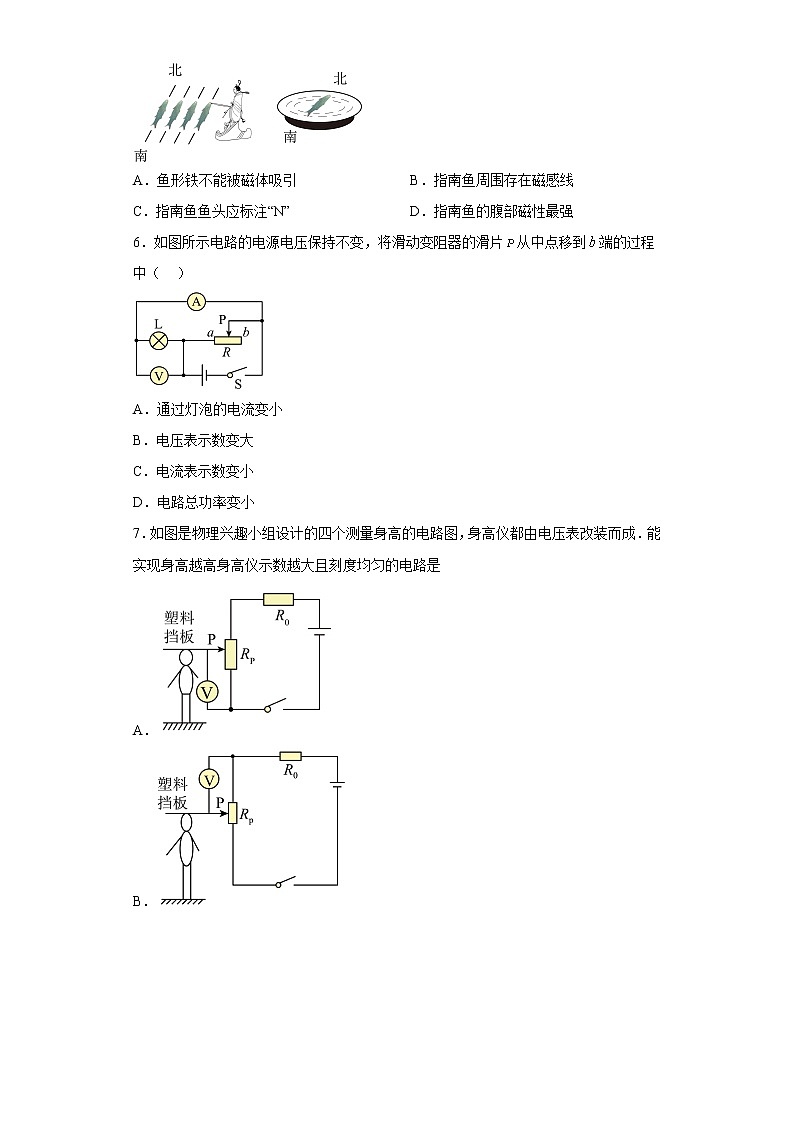

5．人类最早的磁化技术出现在我国宋代。据《武经总要》记载，如图所示，古人先将鱼形铁烧红，令铁鱼头尾指向南北，然后将其放入水中冷却，依靠地磁场获得磁性，再将其放入水中漂浮，制成指南鱼，图中是它静止时的指向。下列判断正确的是（　　）

A．鱼形铁不能被磁体吸引 B．指南鱼周围存在磁感线

C．指南鱼鱼头应标注“N” D．指南鱼的腹部磁性最强

6．如图所示电路的电源电压保持不变，将滑动变阻器的滑片从中点移到端的过程中（    ）

A．通过灯泡的电流变小

B．电压表示数变大

C．电流表示数变小

D．电路总功率变小

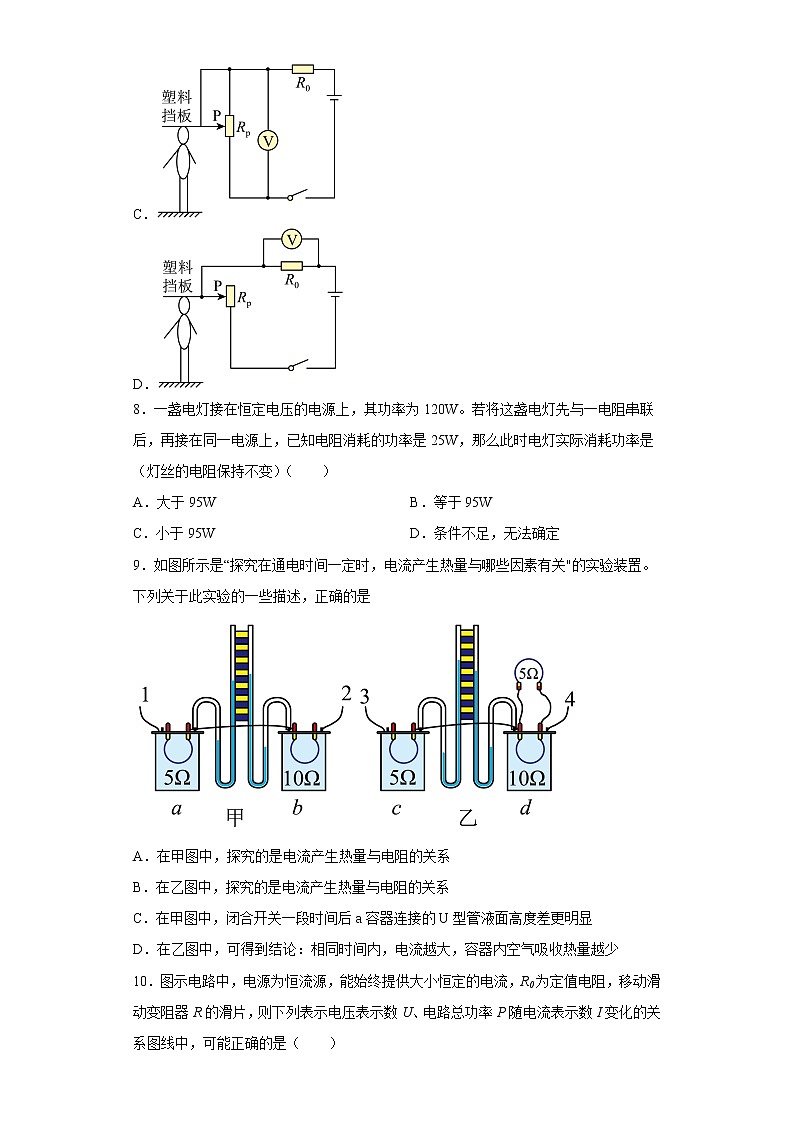

7．如图是物理兴趣小组设计的四个测量身高的电路图，身高仪都由电压表改装而成．能实现身高越高身高仪示数越大且刻度均匀的电路是

A．

B．

C．

D．

8．一盏电灯接在恒定电压的电源上，其功率为120W。若将这盏电灯先与一电阻串联后，再接在同一电源上，已知电阻消耗的功率是25W，那么此时电灯实际消耗功率是（灯丝的电阻保持不变）（　　）

A．大于95W B．等于95W

C．小于95W D．条件不足，无法确定

9．如图所示是“探究在通电时间一定时，电流产生热量与哪些因素有关"的实验装置。下列关于此实验的一些描述，正确的是

A．在甲图中，探究的是电流产生热量与电阻的关系

B．在乙图中，探究的是电流产生热量与电阻的关系

C．在甲图中，闭合开关一段时间后a容器连接的U型管液面高度差更明显

D．在乙图中，可得到结论：相同时间内，电流越大，容器内空气吸收热量越少

10．图示电路中，电源为恒流源，能始终提供大小恒定的电流，R0为定值电阻，移动滑动变阻器R的滑片，则下列表示电压表示数U、电路总功率P随电流表示数I变化的关系图线中，可能正确的是（　　）

A．     B．     C．     D．

二、多选题

11．如图所示，关于生活用电，下列说法正确的是 （　　）

A．图甲：使用螺丝刀试电笔时要用指尖抵住笔尾的金属帽

B．图乙：与三孔插座中标有①的插孔相连的导线和室外的大地相连

C．图丙：人站在干燥的木凳上同时接触火线和零线，不会触电

D．图丁：用电器的总功率过大，容易发生火灾

12．关于下列四幅图，说法正确的是（　　）

A．图甲研究的是磁场对电流的作用

B．图乙是法拉第发现的电磁感应现象

C．图丙说明了磁场方向与电流方向有关

D．图丁研究的是电流的磁效应

13．如图所示。电源电压为6V，电流表量程为“0～0.6A”，滑动变阻器规格为“10Ω，1A”，小灯泡 L 标有“2.5V，1.25W”（不考虑温度对灯丝电阻的影响）。在保证通过小灯泡 L 的电流不超过额定电流的情况下，移动滑动变阻器的滑片，下列说法中不正确的是（　　）

A．小灯泡正常发光时的电流是 0.5A

B．电流表的示数变化范围是 0～0.5A

C．电压表应选择 0～3V 量程接入电路

D．滑动变阻器连入电路的阻值变化范围是 4Ω～10Ω

三、填空题

14．从物体内能改变的方式看，“炙手可热”是通过_______方式来改变物体内能：“钻木取火”是通过_______方式来改变物体内能（选填“做功”或“热传递”）。

15．小宇在公园里闻到阵阵花香，这是_______现象；如图所示，把两块表面刮干净的 铅块压紧，它们能结合在一起，甚至还能吊起一个大钩码，这说明分子间存在_______ （选填“引力”或“斥力”）。

16．把标有“220V 100W”的L1和标有“200V 100W”字样的L2两个灯泡串联接在 220V的电路中，此时_______；把两灯分别接在不同的电路中，此时两灯均正常发光，则________。（注意：两空均选填“L1较亮”、“L2较亮”或“一样亮”）

17．如图所示的水位报警器的工作原理图，当水位上升至探头A的位置时，灯泡_______开始工作，发出报警信号。

18．图中，静止在通电螺线管周围的小磁针，其中指向错误的是______（填标号）｡

19．有一种电热水壶有“烧水”和“保温”两个挡，如右图所示是其内部简化电路图，已知R0=44，R1=1056，当S接1时，电热水壶处于______（选填“烧水”或“保温”档），当S接2时，通电2min该电热水壶产生的热量是______J。

20．甲乙两电阻的电流随电压的变化关系如图所示，则R甲________R乙（选填“>”，“<”或“=”），当电阻两端电压相等时，甲乙两个电阻的电功率之比P甲∶P乙=_________。

四、计算题

21．某品牌电热水壶的铭牌如下表所示，现用该水壶烧半壶水，电热水壶正常工作10min，把水从20 ℃加热到60 ℃。已知c 水=4.2×103J/（kg·℃）。求：

（1）水吸收的热量；

（2）电热水壶的加热效率。

22．如图所示，灯L 标有“6V 6W”字样，电源电压恒为6V，定值电阻R=3Ω，设灯L 的阻值不随温度变化而变化。求

（1）只闭合S1、S3时，电阻R 在 60s 内产生的热量是多少？

（2）要使整个电路消耗的电功率最小（且电路电流不为 0），各开关的闭合情况应如何？此时的最小电功率为多少？

23．如图所示，电源电压保持不变，R1为定值电阻，R2为滑动变阻器。闭合开关S，当滑片P从一端移动到另一端时，电压表示数变化范围为U0~2U0，定值电阻R1消耗电功率的变化量为P0。求：

（1）电源电压U；

（2）定值电阻R1的阻值；

（3）电路消耗的最小功率Pmin。

五、实验题

24．如图是测定小灯泡电功率的实验电路图，电压表有0~3V 和0~15V 两个量程，小灯泡额定电压为2.5V。

（1）实验中电压表应选用________V的量程，闭合开关前，滑片P应放在滑动变阻器的_______端（选填“左” 或“右”）；

（2）实验过程中，小灯泡突然熄灭，电压表有示数，而电流且却无示数，则出现故障的原因可能是小灯泡发生了_______路；

（3）排除故障后，根据实验测得的数据，请你画出实验所需表格_______；

（4）小灯泡的电流随电压变化的图像如图2所示，分析图像可知小灯泡的额定功率是_______；

（5）小灯泡的电流随电压变化的图像不是一条直线，这是因为_______。

25．如图所示是某学习小组同学设计的研究“电磁铁磁性强弱”的实验电路图。

（1）要改变电磁铁线圈中的电流大小，可通过_______来实现；要判断电磁铁的磁性强弱，可观察_______来确定；

（2）下表是该组同学所做实验的记录：

①比较实验中的1、2、3（或4、5、6），可得出的结论是：在________相同时，通过电磁铁的电流_______，磁性越强；

②比较实验中的1、4（或2、5），可得出的结论是：________。

26．小明想利用一块电流表和阻值已知的电阻 R0 测量未知电阻 Rx 的阻值，小明选择了满足这个实验要求的实验器材（电源电压不变），并连接了部分实验电路，如下图所示。

（1）请画出上图实物图的电路图；

（2）请写出主要的实验步骤，并标明要测量的物理量；

（3）写出 Rx 的表达式。

参考答案：

1．A

2．C

3．D

4．A

5．C

6．D

7．A

8．C

9．A

10．C

11．ABD

12．AB

13．BCD

14．     热传递     做功

15．     扩散     引力

16．     L1较亮     一样亮

17．L2

18．①

19．     保温

20．     <     3∶1

21．（1）3.36×105J；（2）70%

22．（1）720J；（2）断开S1、S3，闭合S2；4W

23．（1）；（2）；（3）

24．     0~3     右     断     见解析     0.75W     灯丝的电阻随温度的升高而增大

25．     调节滑动变阻器     吸引铁钉的数目     线圈匝数     越大     见详解

26．（1）（2）①只闭合S1，记下电流表的示数I1；②再闭合S2，记下电流表的示数I2；（3）
