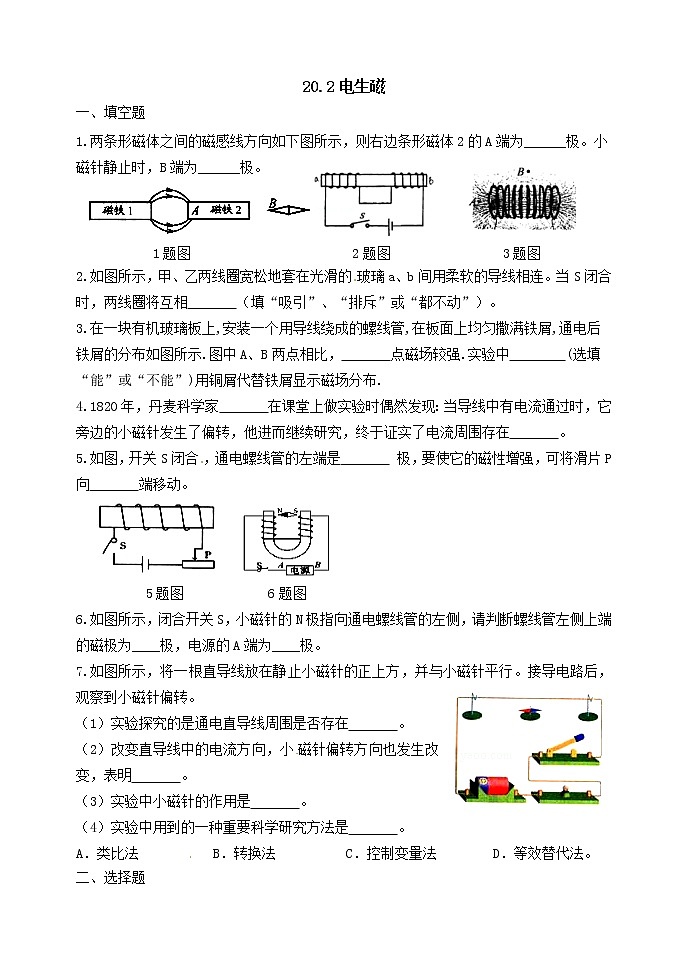

人教版九年级全册第2节 电生磁同步达标检测题

这是一份人教版九年级全册第2节 电生磁同步达标检测题，共3页。试卷主要包含了填空题，选择题，作图题等内容，欢迎下载使用。

1.两条形磁体之间的磁感线方向如下图所示，则右边条形磁体2的A端为______极。小磁针静止时，B端为______极。
1题图 2题图 3题图
2.如图所示，甲、乙两线圈宽松地套在光滑的玻璃a、b间用柔软的导线相连。当S闭合时，两线圈将互相 （填“吸引”、“排斥”或“都不动”）。
3.在一块有机玻璃板上,安装一个用导线绕成的螺线管,在板面上均匀撒满铁屑,通电后铁屑的分布如图所示.图中A、B两点相比， 点磁场较强.实验中 (选填“能”或“不能”)用铜屑代替铁屑显示磁场分布.
4.1820年，丹麦科学家 在课堂上做实验时偶然发现：当导线中有电流通过时，它旁边的小磁针发生了偏转，他进而继续研究，终于证实了电流周围存在 。
5.如图，开关S闭合，通电螺线管的左端是 极，要使它的磁性增强，可将滑片P向 端移动。
5题图 6题图
6.如图所示，闭合开关S，小磁针的N极指向通电螺线管的左侧，请判断螺线管左侧上端的磁极为____极，电源的A端为____极。
7.如图所示，将一根直导线放在静止小磁针的正上方，并与小磁针平行。接导电路后，观察到小磁针偏转。
（1）实验探究的是通电直导线周围是否存在 。
（2）改变直导线中的电流方向，小磁针偏转方向也发生改变，表明 。
（3）实验中小磁针的作用是 。
（4）实验中用到的一种重要科学研究方法是 。
A．类比法 B．转换法 C．控制变量法 D．等效替代法。
二、选择题
8.下列说法正确的是
A.磁感线是真实存在的，磁场由无数条磁感线组成
B.在地磁场作用下能自由转动的小磁针，静止时N极指向北方
C.要使通电螺线管的磁性减弱，应该在螺线管中插入铁芯
D.奥斯特实验表明，铜导线可以被磁化
9.如图所示，当开关S闭合时电磁铁和物体ab相互吸引，则正确的说法是（ ）
A.ab一定是磁铁，且a端一定是N极
B.ab一定是磁铁，且a端一定是S极
C.ab可能是磁铁，且a端是S极
D.ab仅是一块铁，而不是磁铁
10.通电螺线管和磁体A磁极附近的磁感线分布如图所示，小磁针静止．则( )
A.小磁针的b端为N极
B.通电螺线管左端为N极
C.电源“＋”极为c端
D.电源“＋”极为d端
11.如图所示是探究“通电直导线周围是否存在磁场”实验装置的一部分，置于水平桌面的小磁针上方有一根与之平行的直导线．关于这个实验，下列说法正确的是( )
A.首次通过本实验揭开电与磁关系的科学家是法拉第
B.当直导线通电时，小磁针会离开支架悬浮起来
C.小磁针用于检验通电直导线周围是否存在磁场
D.改变直导线中电流方向，小磁针N极的指向不变
三、作图题
12.闭合开关后，小磁针静止时北极的指向如图所示，请标出螺线管左端的磁极名称，并画出螺线管上导线的绕向．
12题图 13题图 14题图
13.有一个正负极标示不清的电源，为了分清正负极，某同学自制了一个螺线管，将其悬挂起来并使其能在水平面内自由转动．用该电源给螺线管通电，螺线管静止时A端指向北方(如图)，请在图中标出电源的正负极．
14.如图所示，小磁针放在两通电螺线管之间，静止时小磁针的N、S极处于如图所示的状态，请完成螺线管的绕线，并标出电源的正、负极。
答案
1.S;S
2.排斥
3.A；不能
4.奥斯特；磁场
5.S；左
6.S；负
7.磁场；磁场方向与电流方向有关；检测磁场的存在；B
8.B
9.C
10.C
11.C
12.
13.
14.
