2022年吉林省吉林市中考物理一模试卷(含答案)

这是一份2022年吉林省吉林市中考物理一模试卷(含答案)，共26页。试卷主要包含了单项选择题，填空题，计算题，简答题，作图等内容，欢迎下载使用。

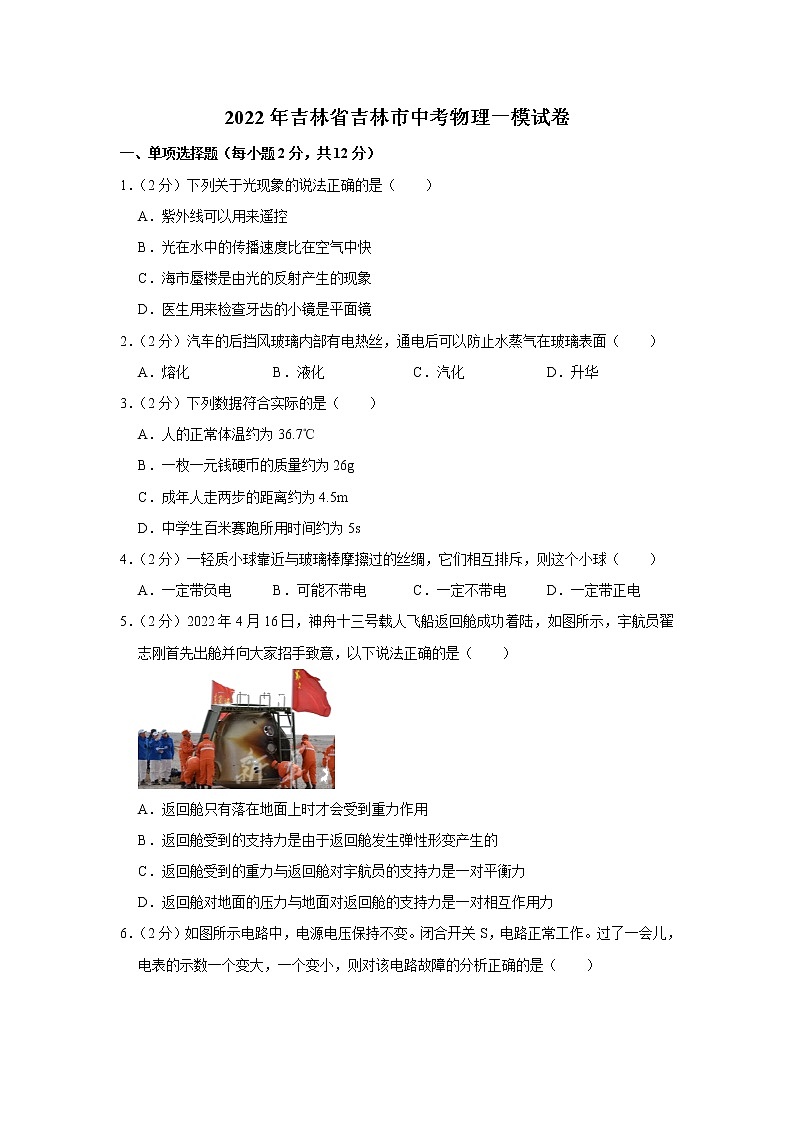

1．（2分）下列关于光现象的说法正确的是（ ）
A．紫外线可以用来遥控
B．光在水中的传播速度比在空气中快
C．海市蜃楼是由光的反射产生的现象
D．医生用来检查牙齿的小镜是平面镜
2．（2分）汽车的后挡风玻璃内部有电热丝，通电后可以防止水蒸气在玻璃表面（ ）
A．熔化B．液化C．汽化D．升华
3．（2分）下列数据符合实际的是（ ）
A．人的正常体温约为36.7℃
B．一枚一元钱硬币的质量约为26g
C．成年人走两步的距离约为4.5m
D．中学生百米赛跑所用时间约为5s
4．（2分）一轻质小球靠近与玻璃棒摩擦过的丝绸，它们相互排斥，则这个小球（ ）
A．一定带负电B．可能不带电C．一定不带电D．一定带正电
5．（2分）2022年4月16日，神舟十三号载人飞船返回舱成功着陆，如图所示，宇航员翟志刚首先出舱并向大家招手致意，以下说法正确的是（ ）
A．返回舱只有落在地面上时才会受到重力作用
B．返回舱受到的支持力是由于返回舱发生弹性形变产生的
C．返回舱受到的重力与返回舱对宇航员的支持力是一对平衡力
D．返回舱对地面的压力与地面对返回舱的支持力是一对相互作用力

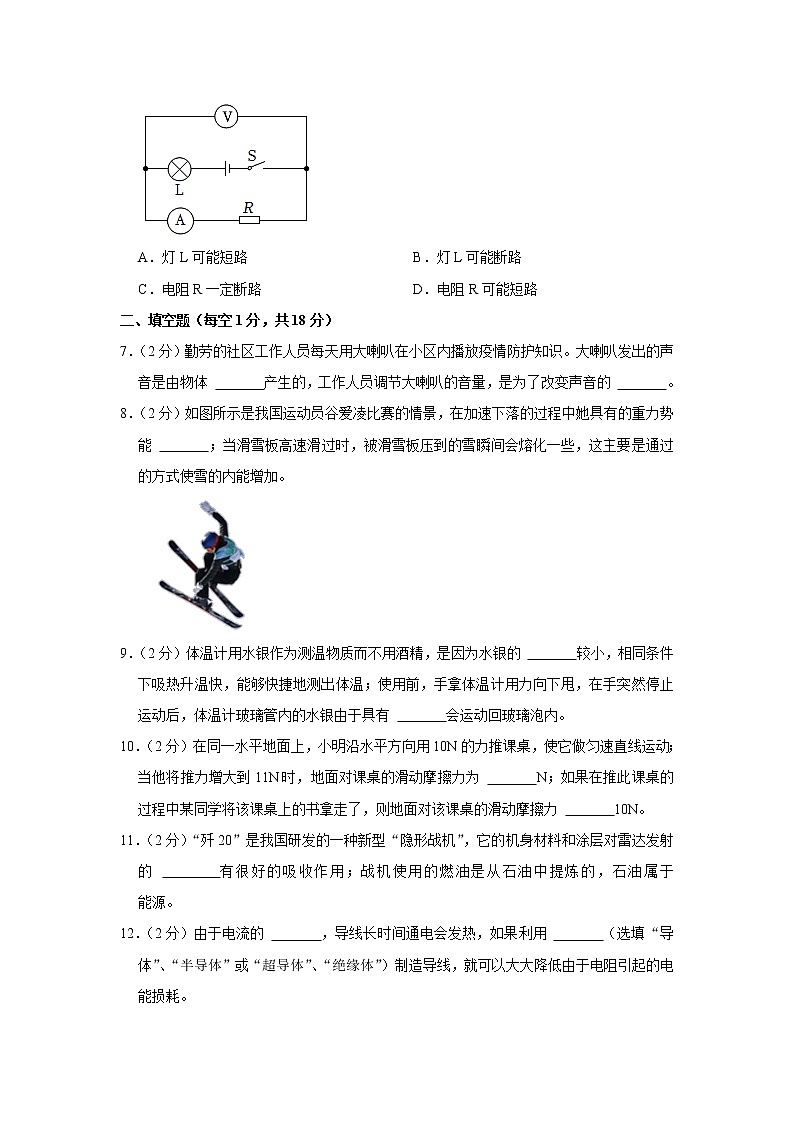

6．（2分）如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（ ）
A．灯L可能短路B．灯L可能断路
C．电阻R一定断路D．电阻R可能短路
二、填空题（每空1分，共18分）
7．（2分）勤劳的社区工作人员每天用大喇叭在小区内播放疫情防护知识。大喇叭发出的声音是由物体 产生的，工作人员调节大喇叭的音量，是为了改变声音的 。
8．（2分）如图所示是我国运动员谷爱凌比赛的情景，在加速下落的过程中她具有的重力势能 ；当滑雪板高速滑过时，被滑雪板压到的雪瞬间会熔化一些，这主要是通过 的方式使雪的内能增加。
9．（2分）体温计用水银作为测温物质而不用酒精，是因为水银的 较小，相同条件下吸热升温快，能够快捷地测出体温；使用前，手拿体温计用力向下甩，在手突然停止运动后，体温计玻璃管内的水银由于具有 会运动回玻璃泡内。
10．（2分）在同一水平地面上，小明沿水平方向用10N的力推课桌，使它做匀速直线运动；当他将推力增大到11N时，地面对课桌的滑动摩擦力为 N；如果在推此课桌的过程中某同学将该课桌上的书拿走了，则地面对该课桌的滑动摩擦力 10N。
11．（2分）“歼20”是我国研发的一种新型“隐形战机”，它的机身材料和涂层对雷达发射的 有很好的吸收作用；战机使用的燃油是从石油中提炼的，石油属于 能源。
12．（2分）由于电流的 ，导线长时间通电会发热，如果利用 （选填“导体”、“半导体”或“超导体”、“绝缘体”）制造导线，就可以大大降低由于电阻引起的电能损耗。

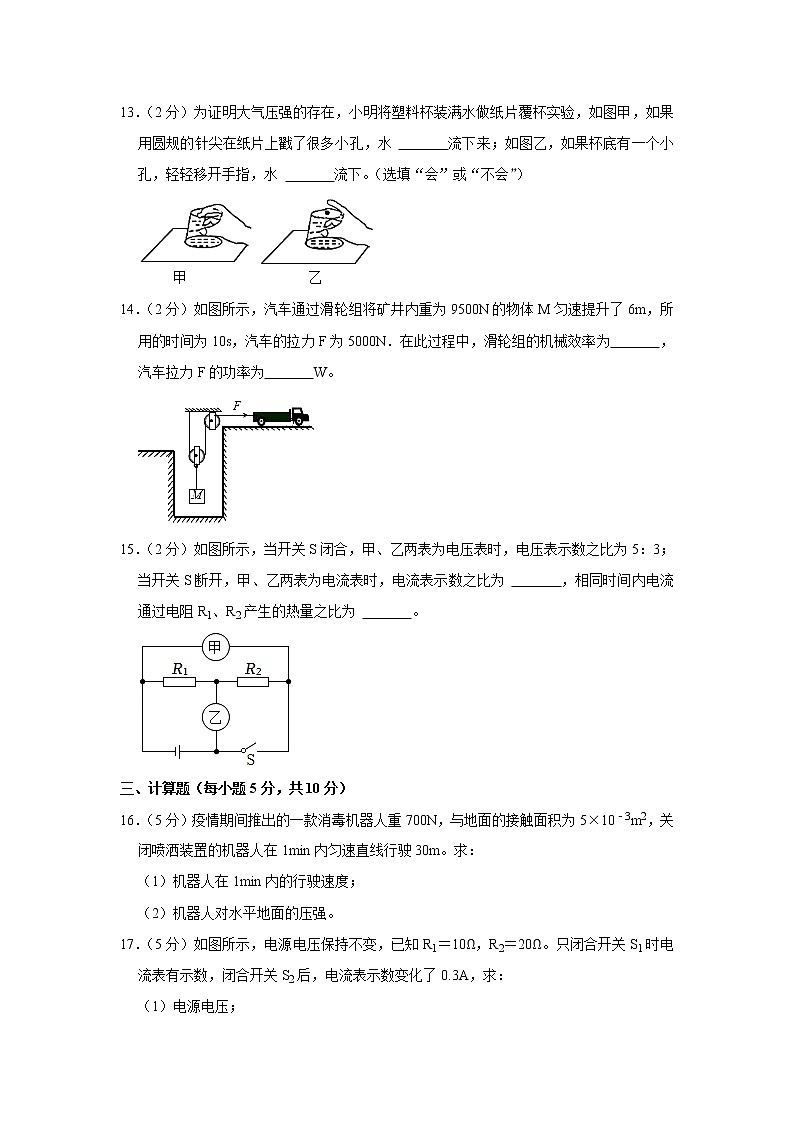

13．（2分）为证明大气压强的存在，小明将塑料杯装满水做纸片覆杯实验，如图甲，如果用圆规的针尖在纸片上戳了很多小孔，水 流下来；如图乙，如果杯底有一个小孔，轻轻移开手指，水 流下。（选填“会”或“不会”）
14．（2分）如图所示，汽车通过滑轮组将矿井内重为9500N的物体M匀速提升了6m，所用的时间为10s，汽车的拉力F为5000N．在此过程中，滑轮组的机械效率为 ，汽车拉力F的功率为 W。
15．（2分）如图所示，当开关S闭合，甲、乙两表为电压表时，电压表示数之比为5：3；当开关S断开，甲、乙两表为电流表时，电流表示数之比为 ，相同时间内电流通过电阻R1、R2产生的热量之比为 。
三、计算题（每小题5分，共10分）
16．（5分）疫情期间推出的一款消毒机器人重700N，与地面的接触面积为5×10﹣3m2，关闭喷洒装置的机器人在1min内匀速直线行驶30m。求：
（1）机器人在1min内的行驶速度；
（2）机器人对水平地面的压强。
17．（5分）如图所示，电源电压保持不变，已知R1＝10Ω，R2＝20Ω。只闭合开关S1时电流表有示数，闭合开关S2后，电流表示数变化了0.3A，求：
（1）电源电压；
（2）同时闭合S1、S2时，通电10s电阻R1消耗的电能。
四、简答题（每小题2分，共6分）
18．（2分）春天，街道两旁的杏花盛开，人们在不远处就能闻到花香。请你用学过的物理知识解释这个现象。
19．（2分）利用同一把剪刀剪相同的物体时，用剪刀的中段比用剪刀的尖端更容易剪断物体。请你用学过的物理知识解释其中的道理。
20．（2分）家用灯具的开关一定要接在火线和灯之间。请你用学过的物理知识解释其中的道理。
五、作图、实验与探究题（第21题每小题2分，第22～26题每空1分，共24分）
21．（2分）如图所示，O为重心，请画出“冰墩墩”所受重力的示意图。
22．（2分）在如图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
23．（2分）如图所示是一个未完成的实物电路，请根据要求用笔画线代表导线将电路连接完整，要求：小灯泡L1、L2并联，开关控制整个电路，电流表测量小灯泡L1的电流，注意导线不可以交叉。
24．（3分）在探究液体凝固时温度的变化规律实验中，小明将一杯盐水放入冰箱冷冻室，每隔相同时间，小明就观察盐水的状态并测出其温度，将记录的数据画出如图甲所示的图象。
（1）结合探究过程来分析图象可知，盐水在凝固的过程中会放热，温度 ；
（2）小明将煤油温度计的玻璃泡浸没在盐水中，发现示数快速下降，则温度计内煤油的密度将 ，在温度计示数下降的某一瞬间如图乙所示，这是 （选填“空气”、“煤油”或“盐水”）的温度。
25．（3分）在探究什么情况下磁可以生电的实验中，a、b两接线柱间应接入 ；闭合开关后，当导体AB在磁场中做 运动时，可以实现 转化成电能。
26．（3分）在探究凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏调节到如图所示的位置时，光屏上得到烛焰清晰的像，生活中常用的 就是利用这个原理制成的；在如图所示的蜡烛和凸透镜之间放置一个远视镜，应将蜡烛向 凸透镜方向移动，才能在光屏上重新得到烛焰清晰的像；此时若在靠近蜡烛右侧的位置，放置一个不透明的物体遮挡住烛焰的一部分，则光屏上烛焰的像是 （选填“完整”或“不完整”）的。
27．（4分）在测量小灯泡电功率的实验中，电路如图甲所示，电源电压保持不变，小灯泡的额定电压为2.5V。
（1）实验中滑动变阻器的作用是保护电路和 。
（2）调节滑动变阻器的滑片，使小灯泡两端的电压等于2.5V，观察 ，此时电流表的示数如图乙所示，求出小灯泡的额定功率为 W。
（3）在实验中，如图甲所示，一位同学向右调节滑动变阻器，滑动变阻器的功率增加了ΔP1，灯泡的功率变化了ΔP2，则ΔP1 ΔP2（选填“＞”、“＜”或“＝”）。
28．（5分）在探究浮力的大小跟哪些因素有关的实验中，实验装置如图甲所示，小明利用了物体A、烧杯、水、盐水、细线等器材进行实验，实验数据如下表。
（1）由图甲可知，物体A受到的重力为 N。
（2）分析第1、2、3、4次实验数据可知，物体所受浮力的大小与物体 有关，分析第3、5次实验数据可知，物体所受浮力的大小与 有关。
（3）分析表格中的实验数据可知，盐水的密度为 g/cm3。
（4）小明发现，物体A浸没在不同液体中时弹簧测力计的示数不同。她又找来密度已知的多种液体，把物体A分别浸没在不同液体中进行多次实验，绘制出弹簧测力计示数F与液体密度ρ液的关系图象如图乙所示，如果将此测力计改装成测量液体密度的密度计，则待测液体的密度不应超过 kg/m3。
2022年吉林省吉林市中考物理一模试卷（解析版）
一、单项选择题（每小题2分，共12分）
1．（2分）下列关于光现象的说法正确的是（ ）
A．紫外线可以用来遥控
B．光在水中的传播速度比在空气中快
C．海市蜃楼是由光的反射产生的现象
D．医生用来检查牙齿的小镜是平面镜
【分析】（1）红外线可以帮助诊断疾病、制作红外线夜视仪、用来遥控；紫外线能促进骨骼生长、杀死微生物、使荧光物质发光；
（2）光在水中的传播速度约是空气中的；
（3）海市蜃楼是一种光学幻景，是地球上物体反射的光经大气折射而形成的虚像；
（4）平面镜成等大的虚像。
【解答】解：A、红外线可以用来遥控，紫外线可以用来杀菌，故A错误；
B、光在水中的传播速度比在空气中慢，故B错误；
C、海市蜃楼是由光的折射产生的现象，故C错误；
D、医生用平面镜来观察患者牙齿不易看到的部分，故D正确。
故选：D。
2．（2分）汽车的后挡风玻璃内部有电热丝，通电后可以防止水蒸气在玻璃表面（ ）
A．熔化B．液化C．汽化D．升华
【分析】物质由气态变成液态的过程叫液化，液化是放热的；液化的方法有两种：降低温度和压缩体积。
【解答】解：玻璃上结雾，指的是玻璃上出现的小水珠，它是由汽车里的水蒸气遇到冷的玻璃液化形成的小水珠；
为了避免水蒸气的液化，汽车的后挡风玻璃内部有电热丝，通电后，可以提高玻璃的温度，空气中的水蒸气遇到温度较高的玻璃，不能放热液化，所以能避免发生结雾现象，故B正确。
故选：B。
3．（2分）下列数据符合实际的是（ ）
A．人的正常体温约为36.7℃
B．一枚一元钱硬币的质量约为26g
C．成年人走两步的距离约为4.5m
D．中学生百米赛跑所用时间约为5s
【分析】首先对题目中涉及的物理量有个初步的了解，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案。
【解答】解：A、人体的正常体温在36.2℃～37.3℃之间，故A正确；
B、一个鸡蛋的质量约50g，一枚一元钱硬币的质量约为6g，故B错误；
C、成年人走一步的距离约为0.6m，走两步的距离约为1.2m，故C错误；
D、中学生百米赛跑所用时间约为15s，故D错误。
故选：A。
4．（2分）一轻质小球靠近与玻璃棒摩擦过的丝绸，它们相互排斥，则这个小球（ ）
A．一定带负电B．可能不带电C．一定不带电D．一定带正电
【分析】（1）玻璃棒摩擦过的丝绸带负电；
（2）同种电荷互相排斥，异种电荷互相吸引。
【解答】解：与玻璃棒摩擦过的丝绸带负电，轻质小球靠近后相互排斥，说明轻质小球与玻璃棒摩擦过的丝绸带同种电荷，也带负电。故A正确，BCD错误。
故选：A。
5．（2分）2022年4月16日，神舟十三号载人飞船返回舱成功着陆，如图所示，宇航员翟志刚首先出舱并向大家招手致意，以下说法正确的是（ ）
A．返回舱只有落在地面上时才会受到重力作用
B．返回舱受到的支持力是由于返回舱发生弹性形变产生的
C．返回舱受到的重力与返回舱对宇航员的支持力是一对平衡力
D．返回舱对地面的压力与地面对返回舱的支持力是一对相互作用力
【分析】（1）地球附近的一切物体都会受到重力的作用；
（2）物体发生弹性形变，会产生弹力；
（3）二力平衡的条件：大小相等、方向相反、作用在同一个物体上，作用在同一条直线上；
（4）相互作用力的特点：大小相等、方向相反、作用在两个物体上，作用在同一条直线上。
【解答】解：A、地球附近的一切物体都会受到重力的作用；返回舱下落过程中已经受到重力作用，故A错误；
B、返回舱对地面有压力的作用，地面发生了弹性形变，所以对返回舱产生了支持力的作用，故B错误；
C、返回舱受到的重力与返回舱对宇航员的支持力是作用在不同物体上的两个力，大小也不相等，所以不是一对平衡力，故C错误；
D、返回舱对地面的压力与地面对返回舱的支持力同时作用在地面和返回舱上，符合相互作用力的条件，是一对相互作用力，故D正确。
故选：D。
6．（2分）如图所示电路中，电源电压保持不变。闭合开关S，电路正常工作。过了一会儿，电表的示数一个变大，一个变小，则对该电路故障的分析正确的是（ ）
A．灯L可能短路B．灯L可能断路
C．电阻R一定断路D．电阻R可能短路
【分析】由图可知，电阻R与灯泡L串联，电压表测量R两端的电压，电流表测量电路电流；由电路中两表示数的变化可知故障的可能性，然后根据选项选出符合要求的判断。
【解答】解：由图可知，电阻R与灯泡L串联，电压表测量R两端的电压，电流表测量电路电流；
由题知，两表中一个示数变大，另一示数变小，有两种可能：
①电流表的示数变大，电压表的示数变小；电流表示数变大，说明电路故障为短路，电压表示数变小，说明电压表所测部分被短路，因此电路故障为电阻R短路；
②电压表的示数变大，电流表的示数变小；电压表示数变大，说明电压表测量电源电压，则电路故障可能是R断路或L短路；电流表示数变小，说明电路故障为电阻R断路，此时灯泡熄灭；
综合上述分析可知，原因是：电阻R可能短路 或者电阻R可能断路，D说法正确。
故选：D。
二、填空题（每空1分，共18分）
7．（2分）勤劳的社区工作人员每天用大喇叭在小区内播放疫情防护知识。大喇叭发出的声音是由物体 振动 产生的，工作人员调节大喇叭的音量，是为了改变声音的 响度 。
【分析】声音是由物体的振动产生的；调节音量可以改变声音的响度。
【解答】解：一切发声体都在振动，大喇叭发出的声音是由物体振动产生的；
调节大喇叭的音量，是为了改变声音的响度。
故答案为：振动；响度。
8．（2分）如图所示是我国运动员谷爱凌比赛的情景，在加速下落的过程中她具有的重力势能 减小 ；当滑雪板高速滑过时，被滑雪板压到的雪瞬间会熔化一些，这主要是通过 做功 的方式使雪的内能增加。
【分析】（1）影响重力势能大小的因素：质量、被举的高度。质量越大，高度越大，重力势能就越大；
（2）改变变物体内能方式有两种：做功和热传递，做功的实质是能量的转化，热传递的实质是能量的转移。
【解答】解：（1）在加速下落的过程中，运动员的质量不变、高度减小，所具有的重力势能减小；
（2）当滑雪板高速滑过时，被滑雪板压到的雪瞬间会熔化一些，这主要是克服摩擦做功，使雪的内能增加。
故答案为：减小；做功。
9．（2分）体温计用水银作为测温物质而不用酒精，是因为水银的 比热容 较小，相同条件下吸热升温快，能够快捷地测出体温；使用前，手拿体温计用力向下甩，在手突然停止运动后，体温计玻璃管内的水银由于具有 惯性 会运动回玻璃泡内。
【分析】（1）比热容小的物质在吸收热量后，温度变化较快。
（2）任何物体都有惯性。
【解答】解：体温计用水银作为测温物质是因为水银的比热容小，吸收热量后温度上升较快，能够快捷地测出体温；手拿体温计用力向下甩，在手突然停止运动后，水银由于惯性，要保持原来的运动状态，故它会回玻璃泡内。
故答案为：比热容；惯性。
10．（2分）在同一水平地面上，小明沿水平方向用10N的力推课桌，使它做匀速直线运动；当他将推力增大到11N时，地面对课桌的滑动摩擦力为 10 N；如果在推此课桌的过程中某同学将该课桌上的书拿走了，则地面对该课桌的滑动摩擦力 小于 10N。
【分析】（1）根据二力平衡条件，当物体处于静止状态或匀速直线运动状态时，受平衡力作用，且一对平衡力的大小相等；
（2）摩擦力大小的影响因素：压力和接触面的粗糙程度。
【解答】解：
（1）因为课桌做匀速直线运动，受的推力和摩擦力是一对平衡力，大小相等，所以课桌受到地面对它的摩擦力大小为f＝F＝10N，当他将推力增大到11N时，压力与接触面粗糙程度不变，地面对课桌的滑动摩擦力为10N；
（2）同学将该课桌内的书包拿走后，课桌对地面的压力减小，把课桌沿原路用水平力推回的过程中，接触面的粗糙程度不变，压力减小，所以课桌受到地面对它的摩擦力会小于10N。
故答案为：10；小于。
11．（2分）“歼20”是我国研发的一种新型“隐形战机”，它的机身材料和涂层对雷达发射的 电磁波 有很好的吸收作用；战机使用的燃油是从石油中提炼的，石油属于 不可再生 能源。
【分析】（1）雷达是利用电磁波来发现目标的，据此分析；
（2）能够源源不断地从自然界获得或重复利用的能源是可再生能源，不能源源不断从自然获得或不能重复利用的能源是不可再生能源。
【解答】解：（1）雷达是利用电磁波来发现目标的，“隐形战机”的机身材料和涂层对雷达发射的电磁波有很好的吸收作用，可达到“隐身”的目的；
（2）石油属于化石能源，一旦消耗，短时间内无法从自然界重新获得，是不可再生能源。
故答案为：电磁波；不可再生。
12．（2分）由于电流的 热效应 ，导线长时间通电会发热，如果利用 超导体 （选填“导体”、“半导体”或“超导体”、“绝缘体”）制造导线，就可以大大降低由于电阻引起的电能损耗。
【分析】（1）电流的热效应中，导体发热，电能转化为内能。
（2）超导体的电阻为零，不发热，在输电线上使用超导体可以大大降低电能损耗。
【解答】解：由于电流的热效应，导线长时间通电会发热，如果利用超导体制造导线，超导体的电阻为零，不发热，就可以大大降低由于电阻引起的电能损耗。
故答案为：热效应；超导体。
13．（2分）为证明大气压强的存在，小明将塑料杯装满水做纸片覆杯实验，如图甲，如果用圆规的针尖在纸片上戳了很多小孔，水 不会 流下来；如图乙，如果杯底有一个小孔，轻轻移开手指，水 会 流下。（选填“会”或“不会”）
【分析】（1）由于塑料杯内部与塑料杯外隔绝，在外界大气压的作用下，水不会流下来；
（2）当塑料杯顶端被扎一个小孔时，杯中水的上方也有了大气压，此时纸片和水在自身重力的作用下会下落。
【解答】解：当用圆规的针尖在纸片上戳了很多小孔，由于塑料杯内部与塑料杯外隔绝，在外界大气压的作用下，水不会流下来；
当塑料杯顶端被扎破一个小孔时，塑料杯中水上方的大气压与纸片下方的大气压相等，塑料杯中的水和纸片在自身重力的作用下会下落。
故答案为：不会；会。
14．（2分）如图所示，汽车通过滑轮组将矿井内重为9500N的物体M匀速提升了6m，所用的时间为10s，汽车的拉力F为5000N．在此过程中，滑轮组的机械效率为 95% ，汽车拉力F的功率为 6000 W。
【分析】（1）由图知，n＝2，绳子自由端移动的距离s＝2h，利用W＝Fs求汽车拉力对滑轮组做的总功；利用W＝Gh求拉力做的有用功，滑轮组的机械效率等于有用功与总功之比；
（2）利用P＝求汽车拉力的功率。
【解答】解：
（1）由图知，n＝2，则绳子自由端移动的距离：s＝2h＝2×6m＝12m；
汽车拉力对滑轮组做的总功：
W总＝Fs＝5000N×12m＝6×104J；
拉力做的有用功：
W有用＝Gh＝9500N×6m＝5.7×104J；
滑轮组的机械效率：
η＝＝×100%＝95%；
（2）汽车拉力的功率：
P＝＝＝6000W。
故答案为：95%；6000。
15．（2分）如图所示，当开关S闭合，甲、乙两表为电压表时，电压表示数之比为5：3；当开关S断开，甲、乙两表为电流表时，电流表示数之比为 2：5 ，相同时间内电流通过电阻R1、R2产生的热量之比为 2：3 。
【分析】（1）当开关S和S1都闭合，甲、乙两表为电压表时，R1与R2串联，甲电压表测电源的电压，乙电压表测R1两端的电压，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律求出两电阻的阻值之比；
（2）当开关S闭合，S1断开，甲、乙两表为电流表时，R1与R2并联，甲电流表测R1支路的电流，乙电流表测干路电流，根据并联电路的电压特点和欧姆定律求出通过两电阻的电流之比，根据并联电路的电流特点求出两电流表的示数之比，根据Q＝W＝UIt求出相同时间内电流通过电阻R1、R2产生的热量之比。
【解答】解：当开关S闭合，甲、乙两表为电压表时，R1与R2串联，甲电压表测电源的电压，乙电压表测R1两端的电压，
因串联电路中总电压等于各分电压之和，所以，两电阻两端的电压之比：＝＝＝，
串联电路中各处的电流相等，由I＝可得，两电阻的阻值之比：＝＝＝，
当开关S断开，甲、乙两表为电流表时，R1与R2并联，甲电流表测R1支路的电流，乙电流表测干路电流，
因并联电路中各支路两端的电压相等，所以通过两电阻的电流之比：＝＝＝，
因并联电路中干路电流等于各支路电流之和，所以两电流表的示数之比：＝＝＝＝2：5；
根据Q＝W＝UIt可知，相同时间内电流通过电阻R1、R2产生的热量之比：＝＝＝＝2：3。
故答案为：2：5；2：3。
三、计算题（每小题5分，共10分）
16．（5分）疫情期间推出的一款消毒机器人重700N，与地面的接触面积为5×10﹣3m2，关闭喷洒装置的机器人在1min内匀速直线行驶30m。求：
（1）机器人在1min内的行驶速度；
（2）机器人对水平地面的压强。
【分析】（1）根据速度公式得出机器人在1min内的行驶速度；
（2）根据F＝G得出机器人对水平地面的压力，根据p＝得出机器人对水平地面的压强。
【解答】解：（1）机器人在1min内的行驶速度v＝＝＝0.5m/s；
（2）机器人对水平地面的压力F＝G＝700N，
机器人对水平地面的压强p＝＝＝1.4×105Pa。
答：（1）机器人在1min内的行驶速度为0.5m/s；
（2）机器人对水平地面的压强为1.4×105Pa。
17．（5分）如图所示，电源电压保持不变，已知R1＝10Ω，R2＝20Ω。只闭合开关S1时电流表有示数，闭合开关S2后，电流表示数变化了0.3A，求：
（1）电源电压；
（2）同时闭合S1、S2时，通电10s电阻R1消耗的电能。
【分析】（1）由图可知，只闭合开关S1，只有R1接入电路，电流表测量电路中的电流；同时闭合开关S1、S2后，电阻R1、R2并联接入电路，电流表测量干路中的电流，根据并联电路特点：并联电路中各支路互不影响可知，电流表示数变化了0.3A，即通过R2的电流为0.3A，根据欧姆定律可求出电阻R2两端的电压，根据并联电路电压规律可求出电源电压；
（2）根据并联电路电压规律可求出电阻R1两端的电压，根据欧姆定律可求出通过R1的电流，根据W＝UIt可求出通电10s，电阻R1消耗的电能。
【解答】解：（1）由图可知，只闭合开关S1，只有R1接入电路，电流表测量电路中的电流；同时闭合开关S1、S2后，电阻R1、R2并联接入电路，电流表测量干路中的电流，
根据并联电路特点：并联电路中各支路互不影响可知，同时闭合开关S1、S2后，电流表示数变化了0.3A，即通过R2的电流I2＝0.3A，
电源电压U＝U1＝U2＝I2R2＝0.3A×20Ω＝6V；
（2）根据并联电路电压规律可知，电阻R1两端的电压U1＝U2＝U＝6V，
通过R1的电流I1＝＝＝0.6A，
通电10s，电阻R1消耗的电能W1＝U1I1t1＝6V×0.6A×10s＝36J。
答：（1）电源电压为6V；
（2）通电10s，电阻R1消耗的电能是36J。
四、简答题（每小题2分，共6分）
18．（2分）春天，街道两旁的杏花盛开，人们在不远处就能闻到花香。请你用学过的物理知识解释这个现象。
【分析】不同物质互相接触时彼此进入对方的现象叫扩散，扩散现象说明分子在不停地做无规则运动。
【解答】答：人闻到花香是气体扩散现象，由于一切物质的分子都在不停地做无规则运动，带有香味的气体分子运动到空气中，所以能闻到香味。
19．（2分）利用同一把剪刀剪相同的物体时，用剪刀的中段比用剪刀的尖端更容易剪断物体。请你用学过的物理知识解释其中的道理。
【分析】结合生活经验，根据力臂的定义先判断剪刀在使用过程中力臂的大小变化分析解答。
【解答】答：用同一把剪刀剪相同的物体时，用刀口中部比用刀口尖端容易容易剪断，这是因为用刀口中部和用刀口尖端时，动力臂的大小不变，但用刀口中部时阻力臂减小，从而更加省力，所以容易把物体剪断，这是利用了杠杆平衡条件，在阻力、动力臂一定时，阻力臂越小，动力越小。
20．（2分）家用灯具的开关一定要接在火线和灯之间。请你用学过的物理知识解释其中的道理。
【分析】开关与被控制的用电器串联连接，并且开关与火线相连。
【解答】答：开关与灯串联在电路中，开关连接在火线与灯之间，开关断开时，灯泡不带电，这样操作更安全，不容易发生触电事故。
五、作图、实验与探究题（第21题每小题2分，第22～26题每空1分，共24分）
21．（2分）如图所示，O为重心，请画出“冰墩墩”所受重力的示意图。
【分析】重力的作用点在物体的重心，方向是竖直向下的，据此画出重力的示意图。
【解答】解：重力的方向是竖直向下的，从“冰墩墩”的重心O画一条带箭头的竖直向下的有向线段，用G表示，如图所示：
22．（2分）在如图中，根据给出的入射光线AO画出反射光线OB，并标出反射角的度数。
【分析】入射角是入射光线与法线的夹角；反射角是反射光线与法线的夹角；
反射定律：反射光线、入射光线和法线在同一平面内，反射光线、入射光线分居法线两侧，反射角等于入射角，据此作图。
【解答】解：
由图可知，入射角等于60°，根据光的反射定律可知，反射角也等于60°；图中法线已画出，由反射角等于入射角，在法线右侧画出反射光线OB，并标明反射角的度数，如图所示：
23．（2分）如图所示是一个未完成的实物电路，请根据要求用笔画线代表导线将电路连接完整，要求：小灯泡L1、L2并联，开关控制整个电路，电流表测量小灯泡L1的电流，注意导线不可以交叉。
【分析】根据题意确定各电路元件的连接方式，然后连接实物电路图。
【解答】解：由题意知，要求灯泡L1与L2并联，开关控制整个电路，则开关在干路；电流表测量小灯泡L1的电流，则电流表与灯泡L1串联，如图所示：
24．（3分）在探究液体凝固时温度的变化规律实验中，小明将一杯盐水放入冰箱冷冻室，每隔相同时间，小明就观察盐水的状态并测出其温度，将记录的数据画出如图甲所示的图象。
（1）结合探究过程来分析图象可知，盐水在凝固的过程中会放热，温度 不变 ；
（2）小明将煤油温度计的玻璃泡浸没在盐水中，发现示数快速下降，则温度计内煤油的密度将 变大 ，在温度计示数下降的某一瞬间如图乙所示，这是 煤油 （选填“空气”、“煤油”或“盐水”）的温度。
【分析】（1）根据图甲分析盐水在凝固过程中温度的变化情况；
（2）煤油具有热胀冷缩的性质，结合ρ＝可分析煤油密度受温度影响的变化情况；液体温度计的示数代表的是液体温度计中液体的温度。
【解答】解：（1）由图甲知，盐水凝固的时间段是10min～25min，在该时间段内其温度保持在﹣2℃不变；
（2）由于煤油具有热胀冷缩的性质，当温度计中的煤油温度下降时，其质量不变，体积变小，根据ρ＝知，温度计内煤油的密度将变大；
液体温度计的示数代表的是液体温度计中液体的温度，所以图乙中温度计的示数表示的是煤油的温度。
故答案为：不变；变大；煤油。
25．（3分）在探究什么情况下磁可以生电的实验中，a、b两接线柱间应接入 灵敏电流计 ；闭合开关后，当导体AB在磁场中做 切割磁感线 运动时，可以实现 机械能 转化成电能。
【分析】产生感应电流的条件是闭合电路的部分导体在磁场中做切割磁感线运动。
【解答】解：在探究什么情况下磁可以生电的实验中，为了判定电路中是否有电流产生，需要a、b两接线柱间应接入灵敏电流计；
闭合开关后，当导体AB在磁场中做切割磁感线运动时，导体ab中会产生感应电流，这是电磁感应现象，可以实现机械能转化成电能。
故答案为：灵敏电流计；切割磁感线；机械能。
26．（3分）在探究凸透镜成像规律的实验中，将蜡烛、凸透镜、光屏调节到如图所示的位置时，光屏上得到烛焰清晰的像，生活中常用的 投影仪 就是利用这个原理制成的；在如图所示的蜡烛和凸透镜之间放置一个远视镜，应将蜡烛向 远离 凸透镜方向移动，才能在光屏上重新得到烛焰清晰的像；此时若在靠近蜡烛右侧的位置，放置一个不透明的物体遮挡住烛焰的一部分，则光屏上烛焰的像是 完整 （选填“完整”或“不完整”）的。
【分析】凸透镜成实像时，物距大于像距，成倒立缩小的实像；物距等于像距时，成倒立等大的实像；物距小于像距时，成倒立放大的实像；
远视眼镜是凸透镜，凸透镜对光线有会聚作用，使原来会聚成像的光线提前会聚；
物体有无数点组成，物体上任一点射向凸透镜有无数条光线，经凸透镜折射后，有无数条折射光线会聚成该点的像。当遮住凸透镜的一部分，还有另外的部分光线，经凸透镜折射会聚成像。
【解答】解：由图可知，u＜v，凸透镜成倒立放大的实像，投影仪就是利用这个原理制成的；
在如图所示的蜡烛和凸透镜之间放置一个远视镜，远视眼镜是凸透镜，凸透镜对光线有会聚作用，使原来会聚成像的光线提前会聚，应将蜡烛向远离凸透镜方向移动，才能在光屏上重新得到烛焰清晰的像；
此时若在靠近蜡烛右侧的位置，放置一个不透明的物体遮挡住烛焰的一部分，经凸透镜折射后，照样能会聚成像，像的大小不发生变化，折射光线减少，会聚成的像完整但变暗。
故答案为：投影仪；远离；完整。
27．（4分）在测量小灯泡电功率的实验中，电路如图甲所示，电源电压保持不变，小灯泡的额定电压为2.5V。
（1）实验中滑动变阻器的作用是保护电路和 改变灯泡两端的电压 。
（2）调节滑动变阻器的滑片，使小灯泡两端的电压等于2.5V，观察 电压表 ，此时电流表的示数如图乙所示，求出小灯泡的额定功率为 0.75 W。
（3）在实验中，如图甲所示，一位同学向右调节滑动变阻器，滑动变阻器的功率增加了ΔP1，灯泡的功率变化了ΔP2，则ΔP1 ＜ ΔP2（选填“＞”、“＜”或“＝”）。
【分析】（1）滑动变阻器在电路中一方面可以保护电路，另一方面可以改变灯泡两端的电压。灯在额定电压下正常发光，据此分析；
（2）根据电压表示数与灯泡额定电压的关系确定滑动变阻器滑片的移动方向；
根据图乙读出电流表示数，然后由电功率公式求出灯泡的额定功率；
（3）当向右调节滑动变阻器时，滑动变阻器接入电路的阻值减小，由串联电路的特点可知，灯泡两端的电压增大，根据P＝UI判断出灯泡实际功率的变化；
电源电压不变，由P＝UI可知，电路总功率变小；根据电路总功率等于各用电器消耗功率之和判断出，滑动变阻器的功率增大量ΔP1与灯泡的功率变化ΔP2的关系。
【解答】解：（1）滑动变阻器在电路中一方面可以保护电路，另一方面可以改变灯泡两端的电压，实现多次测量得出灯泡亮度受什么因素影响；
（2）要使灯泡正常发光，调节滑动变阻器的滑片，观察电压表，使小灯泡两端的电压等于2.5V；
由图乙可知，电流表量程是0～0.6A，最小分度值是0.02A，电流表示数是0.3A，
灯泡额定功率P＝UI＝2.5V×0.3A＝0.75W；
（3）当向右调节滑动变阻器时，滑动变阻器接入电路的阻值增大，电路的总电阻增大，根据I＝知电路中的电流变小，由串联电路分压的特点可知，滑动变阻器两端的电压增大，灯泡两端的电压减小，灯泡的实际功率变小；
电源电压不变，由P＝UI可知，电路总功率变小；电路总功率等于各用电器消耗功率之和，故滑动变阻器的功率增大量ΔP1小于灯泡的功率变化ΔP2，即ΔP1＜ΔP2。
故答案为：（1）改变灯泡两端的电压；（2）电压表；0.75；（3）＜。
28．（5分）在探究浮力的大小跟哪些因素有关的实验中，实验装置如图甲所示，小明利用了物体A、烧杯、水、盐水、细线等器材进行实验，实验数据如下表。
（1）由图甲可知，物体A受到的重力为 18 N。
（2）分析第1、2、3、4次实验数据可知，物体所受浮力的大小与物体 排开液体的体积 有关，分析第3、5次实验数据可知，物体所受浮力的大小与 液体密度 有关。
（3）分析表格中的实验数据可知，盐水的密度为 1.1 g/cm3。
（4）小明发现，物体A浸没在不同液体中时弹簧测力计的示数不同。她又找来密度已知的多种液体，把物体A分别浸没在不同液体中进行多次实验，绘制出弹簧测力计示数F与液体密度ρ液的关系图象如图乙所示，如果将此测力计改装成测量液体密度的密度计，则待测液体的密度不应超过 3×103 kg/m3。
【分析】（1）图甲中弹簧测力计的分度值为2N，指针在18N位置，据此判断物体A受到的重力。
（2）第1、2、3次实验中，液体密度相同，物体排开液体的体积不同，测力计的示数不同，物体所受浮力不同，第3、4次实验中，液体密度相同，物体排开液体的体积相同，浸入液体的深度不同，测力计的示数相同，物体所受浮力相同，据此根据控制变量法进行判断；第3、5次实验中，物体排开液体的体积相同，液体密度不同，测力计的示数不同，物体所受浮力不同，据此根据控制变量法进行判断。
（3）物体浸没水中和浸没在盐水中时，排开液体的体积相等，即V水排＝V盐排，根据浮力公式可得等式＝；代入数据可解得盐水的密度。
（4）根据浮力公式计算出物体A的体积，由图乙可知，当弹簧测力计示数为0时，液体密度最大，此时物体所受浮力F浮＝GA＝18N，然后利用浮力公式计算出此时液体密度。
【解答】解：（1）图甲中弹簧测力计的分度值为2N，指针在18N位置，物体A受到的重力为18N。
（2）第1、2、3次实验中，液体密度相同，物体排开液体的体积不同，测力计的示数不同，物体所受浮力不同，第3、4次实验中，液体密度相同，物体排开液体的体积相同，浸入液体的深度不同，测力计的示数相同，物体所受浮力相同，根据控制变量法可知，物体所受浮力的大小与物体排开液体的体积有关；第3、5次实验中，物体排开液体的体积相同，液体密度不同，测力计的示数不同，物体所受浮力不同，根据控制变量法可知，物体所受浮力的大小与液体密度有关。
（3）物体浸没水中和浸没在盐水中时，排开液体的体积相等，即V水排＝V盐排，根据浮力公式可得等式：
＝；
代入数据得：
＝；
解得：
ρ盐＝1.1×103kg/m3＝1.1g/cm3。
（4）物体A的体积为：
V＝＝＝6×10﹣4m3；
由图乙可知，当弹簧测力计示数为0时，液体密度最大，此时物体所受浮力为：
F浮＝GA＝18N；
此时液体密度为：
ρ液＝＝＝3×103kg/m3。
故答案为：（1）18；
（2）排开液体的体积；液体密度；
（3）1.1；
（4）3×103。
实验次数
物体A的状态
测力计的示数F/N
1
A的体积浸在水中
16
2
A的体积浸在水中
15
3
A浸没在水中
12
4
A浸没在水面下不同深度
12
5
A浸没在盐水中
11.4
实验次数
物体A的状态
测力计的示数F/N
1
A的体积浸在水中
16
2
A的体积浸在水中
15
3
A浸没在水中
12
4
A浸没在水面下不同深度
12
5
A浸没在盐水中
11.4
