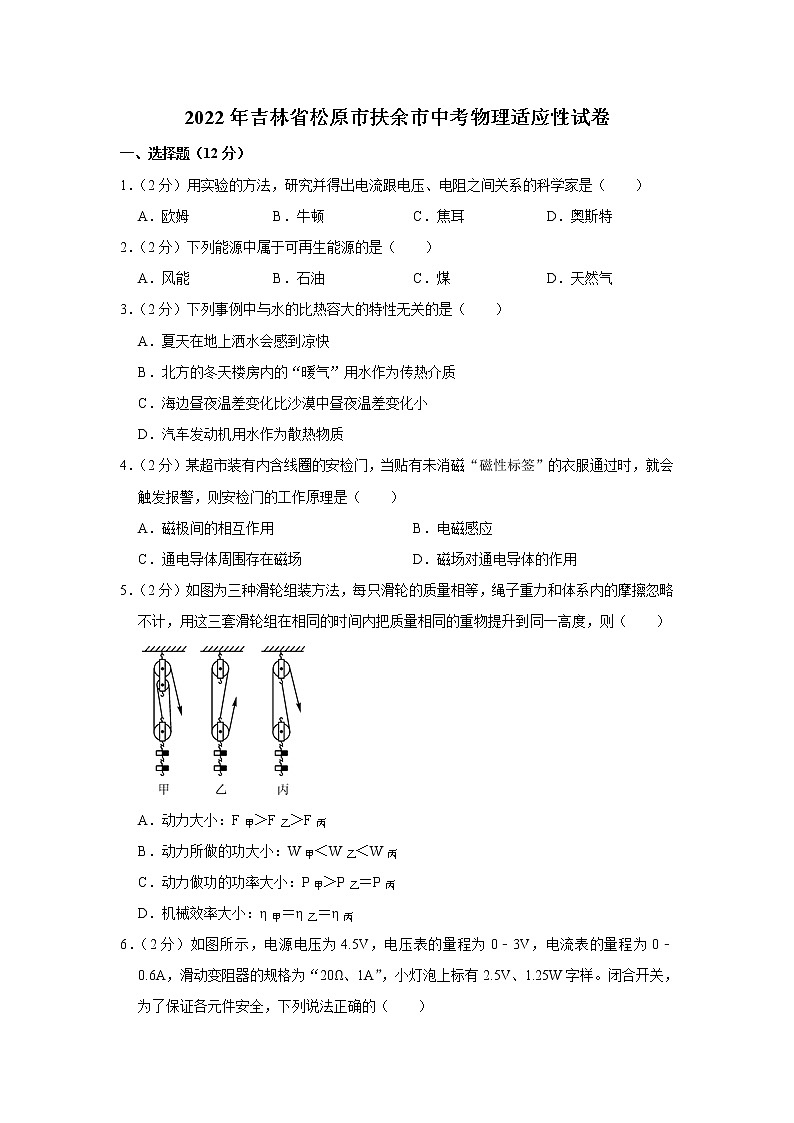

2022年吉林省松原市扶余市中考物理适应性试卷(含答案)

这是一份2022年吉林省松原市扶余市中考物理适应性试卷(含答案)，共24页。试卷主要包含了选择题，填空题，计算题，简答题，作图等内容，欢迎下载使用。

1．（2分）用实验的方法，研究并得出电流跟电压、电阻之间关系的科学家是（ ）
A．欧姆B．牛顿C．焦耳D．奥斯特
2．（2分）下列能源中属于可再生能源的是（ ）
A．风能B．石油C．煤D．天然气
3．（2分）下列事例中与水的比热容大的特性无关的是（ ）
A．夏天在地上洒水会感到凉快
B．北方的冬天楼房内的“暖气”用水作为传热介质
C．海边昼夜温差变化比沙漠中昼夜温差变化小
D．汽车发动机用水作为散热物质
4．（2分）某超市装有内含线圈的安检门，当贴有未消磁“磁性标签”的衣服通过时，就会触发报警，则安检门的工作原理是（ ）
A．磁极间的相互作用B．电磁感应
C．通电导体周围存在磁场D．磁场对通电导体的作用
5．（2分）如图为三种滑轮组装方法，每只滑轮的质量相等，绳子重力和体系内的摩擦忽略不计，用这三套滑轮组在相同的时间内把质量相同的重物提升到同一高度，则（ ）
A．动力大小：F甲＞F乙＞F丙
B．动力所做的功大小：W甲＜W乙＜W丙
C．动力做功的功率大小：P甲＞P乙＝P丙
D．机械效率大小：η甲＝η乙＝η丙

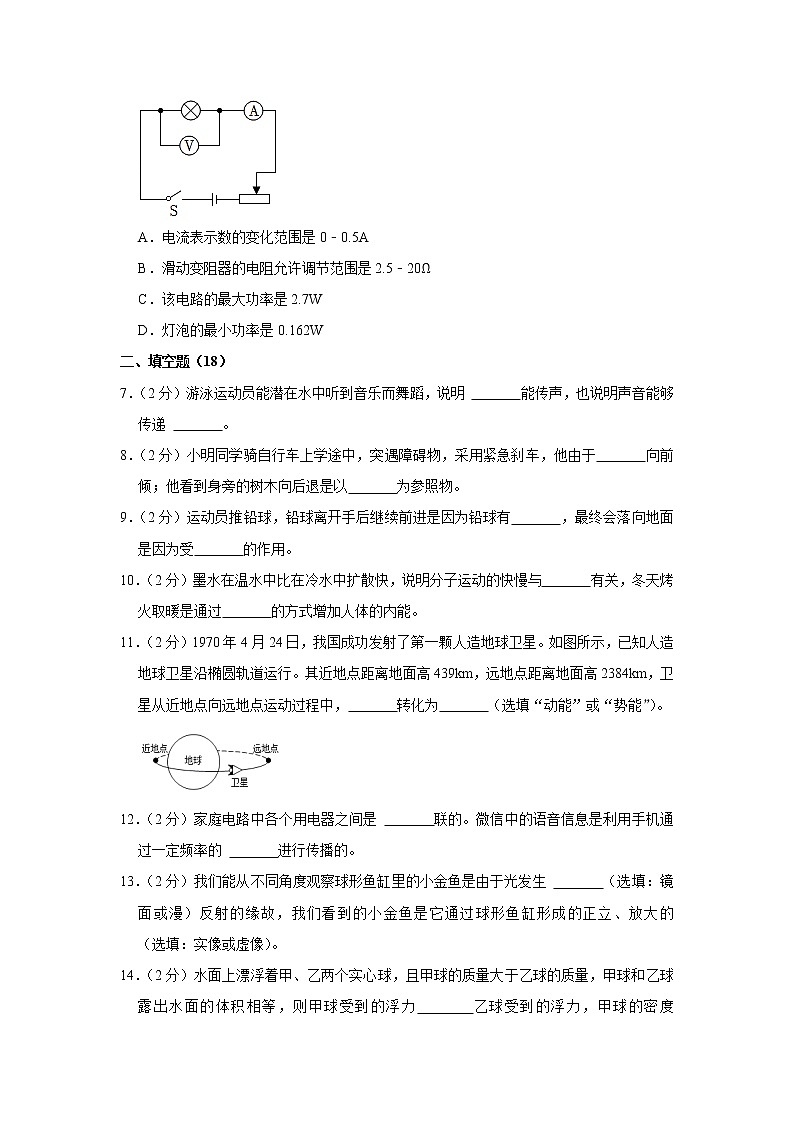

6．（2分）如图所示，电源电压为4.5V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω、1A”，小灯泡上标有2.5V、1.25W字样。闭合开关，为了保证各元件安全，下列说法正确的（ ）
A．电流表示数的变化范围是0﹣0.5A
B．滑动变阻器的电阻允许调节范围是2.5﹣20Ω
C．该电路的最大功率是2.7W
D．灯泡的最小功率是0.162W
二、填空题（18）
7．（2分）游泳运动员能潜在水中听到音乐而舞蹈，说明 能传声，也说明声音能够传递 。
8．（2分）小明同学骑自行车上学途中，突遇障碍物，采用紧急刹车，他由于 向前倾；他看到身旁的树木向后退是以 为参照物。
9．（2分）运动员推铅球，铅球离开手后继续前进是因为铅球有 ，最终会落向地面是因为受 的作用。
10．（2分）墨水在温水中比在冷水中扩散快，说明分子运动的快慢与 有关，冬天烤火取暖是通过 的方式增加人体的内能。
11．（2分）1970年4月24日，我国成功发射了第一颗人造地球卫星。如图所示，已知人造地球卫星沿椭圆轨道运行。其近地点距离地面高439km，远地点距离地面高2384km，卫星从近地点向远地点运动过程中， 转化为 （选填“动能”或“势能”）。
12．（2分）家庭电路中各个用电器之间是 联的。微信中的语音信息是利用手机通过一定频率的 进行传播的。
13．（2分）我们能从不同角度观察球形鱼缸里的小金鱼是由于光发生 （选填：镜面或漫）反射的缘故，我们看到的小金鱼是它通过球形鱼缸形成的正立、放大的 （选填：实像或虚像）。
14．（2分）水面上漂浮着甲、乙两个实心球，且甲球的质量大于乙球的质量，甲球和乙球露出水面的体积相等，则甲球受到的浮力 乙球受到的浮力，甲球的密度 乙球的密度。（均选填“＞”、“＝”或“＜”）

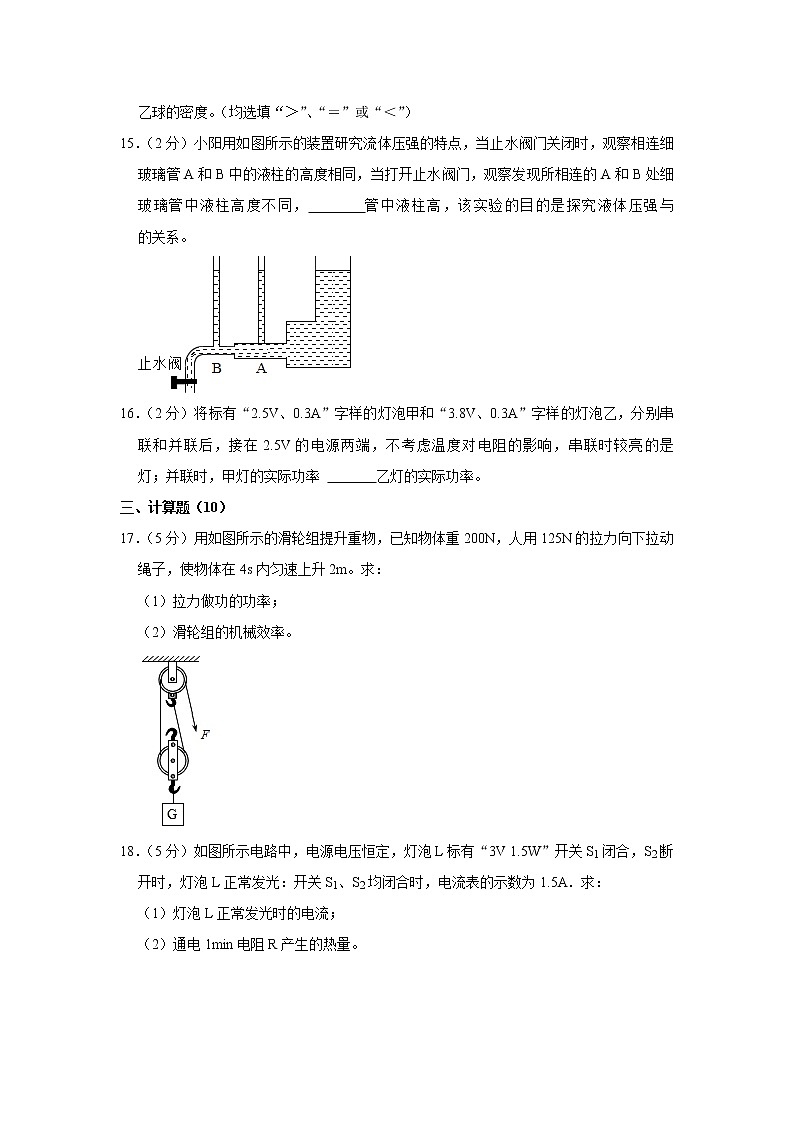

15．（2分）小阳用如图所示的装置研究流体压强的特点，当止水阀门关闭时，观察相连细玻璃管A和B中的液柱的高度相同，当打开止水阀门，观察发现所相连的A和B处细玻璃管中液柱高度不同， 管中液柱高，该实验的目的是探究液体压强与 的关系。
16．（2分）将标有“2.5V、0.3A”字样的灯泡甲和“3.8V、0.3A”字样的灯泡乙，分别串联和并联后，接在2.5V的电源两端，不考虑温度对电阻的影响，串联时较亮的是 灯；并联时，甲灯的实际功率 乙灯的实际功率。
三、计算题（10）
17．（5分）用如图所示的滑轮组提升重物，已知物体重200N，人用125N的拉力向下拉动绳子，使物体在4s内匀速上升2m。求：
（1）拉力做功的功率；
（2）滑轮组的机械效率。
18．（5分）如图所示电路中，电源电压恒定，灯泡L标有“3V 1.5W”开关S1闭合，S2断开时，灯泡L正常发光：开关S1、S2均闭合时，电流表的示数为1.5A．求：
（1）灯泡L正常发光时的电流；
（2）通电1min电阻R产生的热量。
四、简答题（6）
19．（2分）今年夏天，爸爸带着小亮第一次去海边游泳，当小亮由浅水处往水的深处走时，感到胸口越来越闷，他问爸爸有没有这种感觉，爸爸说也有，并问他这是什么原因，你能帮小亮回答这个问题吗？
20．（2分）电视机的后盖上有许多小孔，小孔的作用是什么？电视机停用，隔一段时间应通一次电，这样做有什么道理？
21．（2分）马路上行驶的大型汽车往往要限制它们的行驶速度，而小汽车却不会限制的很多，请解释为什么大型汽车的行驶速度要比小汽车限制得多？
五、作图、实验与探究题（24）
22．（3分）如图所示杠杆OA处于静止状态，L2是力F2的力臂。请在图中画出力F1的力臂L1和力F2的示意图。
23．（3分）在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“+”极。
24．（3分）如图所示电路中有两个小灯，请在圆圈内，分别填入电灯、电流表和电压表的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。
25．（2分）如图所示，在探究平面镜成像特点的实验中。
（1）如果蜡烛B与蜡烛A的像完全重合后，再移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上 （选填“能”或“不能”）承接到蜡烛A的像。
（2）移去光屏，将蜡烛A向远离玻璃板的方向移动，则在玻璃板上所成的像的大小将 （选填“变大”“不变”或“变小”）
26．（4分）在“探究水沸腾时温度变化的特点”的实验中：
（1）水沸腾时温度计的示数如图所示，水的沸点是 ℃。水在沸腾过程中，虽然温度保持不变，但要用酒精灯持续加热，说明水在沸腾的过程中要不断 。
（2）水的沸腾是一种剧烈的 现象。
（3）某小组实验中发现给水加热至沸腾所用的时间较长，原因可能是 。
27．（3分）在“探究杠杆的平衡条件”的实验中，每个钩码重相同。
（1）实验前，调节螺母，使杠杆在水平位置平衡。
（2）如图甲所示，在杠杆A点挂2个钩码，B点挂 个钩码，才能使杠杆再次在水平位置平衡。多次实验后，得出杠杆的平衡条件为 。
（3）小致看到爸爸利用图乙的“帮手”抬起大花盆，取出托水盘清洗。为了抬起花盆时更省力，他建议爸爸将支架向 移动一些距离。
28．（4分）小明测量小灯泡的电功率中，提供的实验器材有：待测小灯泡（额定电压为2.5V）、电源（二节新干电池），滑动变阻器、电流表、电压表、开关及导线若干。
（1）小明通过移动滑片记录了五组数据，描点并绘出了如图乙所示的I﹣U图像。据图像可知小灯泡的额定功率为 W。
（2）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，此时它的实际功率 0.1875W（选填“大于”、“小于”或“等于”）。
（3）小华利用小明的实验器材，只增加了一个阻值为10Ω定值电阻R1，如图丙是她设计的电路图，则她 （选填“能”或“不能”）测出小灯泡的额定功率。
（4）实验结束后，小明将该小灯泡单独与一个10Ω的定值电阻R1串联后接入电压为3V的电源两端，此时R1的功率是 W。
2022年吉林省松原市扶余市中考物理适应性试卷（参考答案含详解）
一、选择题（12分）
1．（2分）用实验的方法，研究并得出电流跟电压、电阻之间关系的科学家是（ ）
A．欧姆B．牛顿C．焦耳D．奥斯特
【分析】通过导体的电流与导体两端电压成正比，与导体的电阻成反比，这一规律最早由德国科学家欧姆总结得出，这就是著名的欧姆定律。
【解答】解：
A．德国物理学家欧姆最先通过实验归纳出导体中电流跟电压和电阻之间的定量关系，故A符合题意；
B．牛顿发现了著名的万有引力定律、运动三大定律和光的色散现象，故B不符合题意；
C．焦耳最早发现电流产生热量的影响因素，即焦耳定律，故C不符合题意；
D．奥斯特发现了通电导体周围存在磁场，是第一个发现电流磁效应的科学家，故D不符合题意。
故选：A。
2．（2分）下列能源中属于可再生能源的是（ ）
A．风能B．石油C．煤D．天然气
【分析】从能源是否可再利用的角度可分为可再生能源和不可再生能源。化石能源、核能会越用越少，不可能在短期内从自然界得到补充，所以它们属于不可再生能源；而风能、水能、太阳能、生物质能，可以在自然界里源源不断的得到补充，所以它们属于可再生能源。
【解答】解：
煤、石油和天然气是化石能源，不可在短时间内形成，故属于不可再生能源，只有风能是可再生能源，即选项A符合题意；
故选：A。
3．（2分）下列事例中与水的比热容大的特性无关的是（ ）
A．夏天在地上洒水会感到凉快
B．北方的冬天楼房内的“暖气”用水作为传热介质
C．海边昼夜温差变化比沙漠中昼夜温差变化小
D．汽车发动机用水作为散热物质
【分析】水的比热容大，相同质量的水和其它物质比较，升高或降低相同的温度，水吸收或放出的热量多；吸收或放出相同的热量，水升高或降低的温度少，据此分析。
【解答】解：
A、夏天在地上洒水感到凉快是利用了水的蒸发吸热，而不是利用水的比热容大的特点，故A符合题意；
B、因为水的比热容大，相同质量的水和其它物质比较，降低相同的温度，水放出的热量多，所以北方楼房内的“暖气”用水作为介质，故B不符合题意；
C、沿海地区和沙漠地区相比，沿海地区水多，水的比热容大，在相同的吸放热条件下，水的温度变化小，冬暖夏凉，昼夜温差小；沙漠地区多砂石，砂石的比热容较小，在相同的吸热条件下，砂石的温度变化大，故C不符合题意；
D、因为水的比热容大，相同质量的水和其它物质比较，升高相同的温度，水吸收的热量多，所以汽车发动机用循环水冷却，故D不符合题意。
故选：A。
4．（2分）某超市装有内含线圈的安检门，当贴有未消磁“磁性标签”的衣服通过时，就会触发报警，则安检门的工作原理是（ ）
A．磁极间的相互作用B．电磁感应
C．通电导体周围存在磁场D．磁场对通电导体的作用
【分析】电磁感应现象：闭合电路的一部分导体在磁场中做切割磁感线运动，导体中就有感应电流。
【解答】解：当未消磁的标签经过超市出口处的安检门时，安检门上的线圈会产生感应电流，相当于闭合电路的一部分导体在磁场中做切割磁感线运动而产生感应电流，所以安检门的工作原理是电磁感应现象，故B正确。
故选：B。
5．（2分）如图为三种滑轮组装方法，每只滑轮的质量相等，绳子重力和体系内的摩擦忽略不计，用这三套滑轮组在相同的时间内把质量相同的重物提升到同一高度，则（ ）
A．动力大小：F甲＞F乙＞F丙
B．动力所做的功大小：W甲＜W乙＜W丙
C．动力做功的功率大小：P甲＞P乙＝P丙
D．机械效率大小：η甲＝η乙＝η丙
【分析】（1）由图可知滑轮组绳子的有效股数，根据每只滑轮和所提升重物的质量相同可知它们的重力相等，根据F＝（G+G动）可知三滑轮组的拉力关系；
（2）绳子重力和体系内的摩擦忽略不计，动力所做的功即为克服动滑轮重力和提升物体重力所做的功，根据W＝Gh可知，三滑轮组动力所做的功关系，根据P＝动力做功的功率关系，根据W＝Gh滑轮组所做有用功关系，最后利用η＝×100%可知三滑轮组的机械效率关系关系。
【解答】解：（1）由图可知，n甲＝3，n乙＝3，n丙＝2，
因每只滑轮的质量相等，所提升重物的质量相同，
所以，由G＝mg可知，动滑轮的重力和提升物体的重力相等，
由F＝（G+G动）可得：
F甲＝（G+G动），F乙＝（G+G动），F丙＝（G+G动），
则F甲＝F乙＞F丙，故A错误；
（2）因绳子重力和体系内的摩擦忽略不计，
所以，动力所做的功即为克服动滑轮重力和提升物体重力所做的功，
因三重物提升的高度h相同，所用的时间相同，
所以，由W＝（G+G动）可知，动力所做的功大小关系为W甲＝W乙＝W丙，故B错误；
由P＝可知，动力做功的功率大小关系为P甲＝P乙＝P丙，故C错误；
因提升重物所做的功为有用功，
所以，由W＝Gh可知，三滑轮组做的有用功相等，
由η＝×100%可知，三滑轮组的机械效率关系为η甲＝η乙＝η丙，故D正确。
故选：D。
6．（2分）如图所示，电源电压为4.5V，电压表的量程为0﹣3V，电流表的量程为0﹣0.6A，滑动变阻器的规格为“20Ω、1A”，小灯泡上标有2.5V、1.25W字样。闭合开关，为了保证各元件安全，下列说法正确的（ ）
A．电流表示数的变化范围是0﹣0.5A
B．滑动变阻器的电阻允许调节范围是2.5﹣20Ω
C．该电路的最大功率是2.7W
D．灯泡的最小功率是0.162W
【分析】由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
（1）知道灯泡的额定电压和额定功率，根据P＝UI求出灯泡的额定电流，然后结合电流表的量程确定电路中的最大电流，根据欧姆定律求出灯泡的电阻和电路中的最小电阻，利用电阻的串联求出滑动变阻器接入电路中的最小阻值，再根据P＝UI求出该电路的最大功率；
（2）当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡的功率最小，根据电阻的串联和欧姆定律求出电路中的电流，利用P＝I2R求出灯泡的最小功率。
【解答】解：由电路图可知，滑动变阻器与灯泡串联，电压表测灯泡两端的电压，电流表测电路中的电流。
（1）由P＝UI可得，灯泡的额定电流：
IL额＝＝＝0.5A，
因串联电路中各处的电流相等，且电流表的量程为0～0.6A，
所以，电路中的最大电流为I大＝0.5A，但电流表的最小示数不为0A，故A错误；
此时滑动变阻器接入电路中的电阻最小，电路的总功率最大，
由I＝可得，灯泡的电阻：
RL＝＝＝5Ω，
电路中的总电阻：
R＝＝＝9Ω，
因串联电路中总电阻等于各分电阻之和，
所以，滑动变阻器接入电路中的最小阻值：
R滑小＝R﹣RL＝9Ω﹣5Ω＝4Ω，滑动变阻器的电阻允许调节范围是4～20Ω，故B错误；
该电路的最大功率：
P大＝UI大＝4.5V×0.5A＝2.25W，故C错误；
（2）当滑动变阻器接入电路中的电阻最大时，灯泡的功率最小，此时电路中的电流：
I小＝＝＝0.18A，
灯泡的最小功率：
PL＝（I小）2RL＝（0.18A）2×5Ω＝0.162W，故D正确。
故选：D。
二、填空题（18）
7．（2分）游泳运动员能潜在水中听到音乐而舞蹈，说明 液体 能传声，也说明声音能够传递 信息 。
【分析】声音传播需要介质，声音可以在固体、液体或气体中传播；
声音可以传递信息，也可以传递能量。
【解答】解：声音可以在液体中传播，所以游泳运动员能潜在水中听到音乐而舞蹈；说明声音能够传递信息。
故答案为：液体；信息。
8．（2分）小明同学骑自行车上学途中，突遇障碍物，采用紧急刹车，他由于 惯性 向前倾；他看到身旁的树木向后退是以 自行车（或小明自己） 为参照物。
【分析】（1）物体具有保持运动状态不变的性质叫惯性，一切物体都具有惯性；
（2）首先要确立题中的参照物，然后看被研究物体与参照物之间的距离是否发生变化，变化则物体运动，没有变化则物体静止；
【解答】解：
（1）小明同学骑车时突遇障碍物紧急刹车后，人由于惯性将保持原来的运动状态继续向前运动，所以会向前倾；
（2）小明同学骑自行车过程中，若以自行车（或小明自己）为参照物，身旁的树木相对于自行车（或小明自己）的位置不断发生改变，因此他看到身旁的树木向后退；
故答案为：惯性；自行车（或小明自己）。
9．（2分）运动员推铅球，铅球离开手后继续前进是因为铅球有 惯性 ，最终会落向地面是因为受 重力 的作用。
【分析】（1）一切物体在任何情况下都有惯性，即任何物体都有保持原来运动状态的性质；
（2）重力的方向总是竖直向下的。
【解答】解：（1）抛出的铅球，由于惯性，离开手后，仍然前进；
（2）因为在空中飞行的铅球受到重力和阻力作用，阻力与铅球的运动方向相反，而重力的方向竖直向下，因此铅球由于受到重力的作用，会不断改变运动方向做曲线运动，最终落到地面。
故答案为：惯性；重力。
10．（2分）墨水在温水中比在冷水中扩散快，说明分子运动的快慢与 温度 有关，冬天烤火取暖是通过 热传递 的方式增加人体的内能。
【分析】物质是由分子组成的，组成物质的分子永不停息地做无规则的运动，物体温度越高，分子运动越剧烈；做功与热传递是改变物体内能的两种方式。
【解答】解：墨水在温水中比在冷水中扩散快，说明分子运动的快慢与温度有关，冬天烤火取暖是通过热传递的方式增加人体的内能。
故答案为：温度；热传递。
11．（2分）1970年4月24日，我国成功发射了第一颗人造地球卫星。如图所示，已知人造地球卫星沿椭圆轨道运行。其近地点距离地面高439km，远地点距离地面高2384km，卫星从近地点向远地点运动过程中， 动能 转化为 势能 （选填“动能”或“势能”）。
【分析】影响动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，其中动能和势能统称为机械能。在分析各个能量的变化时，根据各自的影响因素进行分析。
【解答】解：人造地球卫星在远地点时，高度最高，速度最小，所以动能最小，势能最大；在近地点时，高度最低，速度最大，所以动能最大，势能最小。故从近地点向远地点运动时，动能转化为势能转化。
故答案为：动能；势能。
12．（2分）家庭电路中各个用电器之间是 并 联的。微信中的语音信息是利用手机通过一定频率的 电磁波 进行传播的。
【分析】（1）家庭电路中各用电器是互不影响的，故是并联的关系；
（2）手机是利用电磁波进行信息传递的。
【解答】解：家庭电路中各个用电器之间是并联的。微信中的语音信息是利用手机通过一定频率的电磁波进行传播的。
故答案为：并；电磁波。
13．（2分）我们能从不同角度观察球形鱼缸里的小金鱼是由于光发生 漫 （选填：镜面或漫）反射的缘故，我们看到的小金鱼是它通过球形鱼缸形成的正立、放大的 虚像 （选填：实像或虚像）。
【分析】①平反射分镜面反射和漫反射，平行光线入射到平而光滑反射面上，反射光线还是平行射出，这种反射是镜面反射；平行光线入射到粗糙的反射面上，反射光线射向四面八方，这种反射是漫反射；
②放大镜实质上就是凸透镜，通过放大镜我们看到的是正立的放大的虚像。
【解答】解：我们能从不同角度观察球形鱼缸里的小金鱼是由于光发生了漫反射，反射光线射向四面八方；
球形鱼缸就相当于一个放大镜（或凸透镜），我们通过放大镜看到的是正立的放大的虚像。
故答案为：漫；虚像。
14．（2分）水面上漂浮着甲、乙两个实心球，且甲球的质量大于乙球的质量，甲球和乙球露出水面的体积相等，则甲球受到的浮力 ＞ 乙球受到的浮力，甲球的密度 ＞ 乙球的密度。（均选填“＞”、“＝”或“＜”）
【分析】（1）已知两实心球的质量关系，根据G＝mg和漂浮的条件可知受到的浮力关系，根据阿基米德原理可知排开液体体积关系；
（2）根据物体的漂浮和密度公式、阿基米德原理表示出实心球的密度，然后根据排开液体体积关系比较两者的密度关系。
【解答】解：（1）∵G＝mg，且甲的质量大于乙的质量，
∴G甲＞G乙，
∵甲、乙两个实心球漂浮，
∴F浮甲＝G甲，F浮乙＝G乙，
∴F浮甲＞F浮乙，
∵F浮＝ρ液gV排，
∴V排甲＞V排乙，
（2）∵物体漂浮，
∴F浮＝G＝mg，即ρ水gV排＝ρ（V排+V露）g，
ρ＝ρ水＝ρ水，
∵甲、乙露出部分的体积相等，且V排甲＞V排乙，
∴ρ甲＞ρ乙。
故答案为：＞；＞。
15．（2分）小阳用如图所示的装置研究流体压强的特点，当止水阀门关闭时，观察相连细玻璃管A和B中的液柱的高度相同，当打开止水阀门，观察发现所相连的A和B处细玻璃管中液柱高度不同， A 管中液柱高，该实验的目的是探究液体压强与 流速 的关系。
【分析】当打开止水阀门时，比较A和B两管底部液体的流动速度，根据流体流速大、压强小，判断压强大小，由压强大小判断液面高度。
【解答】解：
打开止水阀门，由于水的流量一定，A管底部比B管底部横截面积大，水流速小，产生的压强大，能支持的水柱就高，所以A管中液柱高，B管中液柱低。
该实验的目的是探究流体压强和流速的关系。
故答案为：A；流速。
16．（2分）将标有“2.5V、0.3A”字样的灯泡甲和“3.8V、0.3A”字样的灯泡乙，分别串联和并联后，接在2.5V的电源两端，不考虑温度对电阻的影响，串联时较亮的是 乙 灯；并联时，甲灯的实际功率 大于 乙灯的实际功率。
【分析】已知两灯泡额定电流相等，根据欧姆定律可比较两灯泡电阻的大小关系，根据串联电路电流特点结合P＝I2R可比较两灯泡串联接入电路时实际功率的大小，根据并联电路电压特点结合P＝可比较两灯泡并联接入电路时实际功率的大小，灯泡的亮度由灯泡的实际功率决定。
【解答】解：两灯泡额定电流相等，根据R＝可知额定电压高的灯泡电阻大，即R甲＜R乙；
串联电路各处电流相等，两灯串联时，由P＝I2R可知甲的实际功率小于乙的实际功率，因此甲灯比乙灯暗；
并联电路各支路两端电压相等，两灯并联时，由P＝可知甲的实际功率大于乙的实际功率。
故答案为：乙；大于。
三、计算题（10）
17．（5分）用如图所示的滑轮组提升重物，已知物体重200N，人用125N的拉力向下拉动绳子，使物体在4s内匀速上升2m。求：
（1）拉力做功的功率；
（2）滑轮组的机械效率。
【分析】（1）由图可知n＝2，绳子自由端移动的距离s＝nh，利用W总＝Fs求拉力做的总功，利用P＝求拉力做功的功率；
（2）利用η＝＝＝＝求滑轮组的机械效率。
【解答】解：（1）由图可知n＝2，绳子自由端移动的距离：s＝nh＝2×2m＝4m，
拉力做的总功：W总＝Fs＝125N×4m＝500J，
拉力做功的功率：P＝＝＝125W；
（2）滑轮组的机械效率：η＝＝＝＝＝×100%＝80%。
答：（1）拉力做功的功率为125W；
（2）滑轮组的机械效率为80%。
18．（5分）如图所示电路中，电源电压恒定，灯泡L标有“3V 1.5W”开关S1闭合，S2断开时，灯泡L正常发光：开关S1、S2均闭合时，电流表的示数为1.5A．求：
（1）灯泡L正常发光时的电流；
（2）通电1min电阻R产生的热量。
【分析】（1）已知灯泡L标有“3V 1.5W”，根据P＝UI求出灯泡L正常发光时的电流；
（2）开关S1闭合、S2断开时，只有灯泡L工作，且正常发光，电源电压等于其额定电压；开关S1、S2均闭合时，灯泡和电阻并联，电流表测量干路电流，根据并联电路的电流特点求出通过电阻的电流，在根据欧姆定律求出电阻的阻值；由Q＝I2Rt可求得通电1min电阻R产生的热量。
【解答】解：（1）由P＝UI可得，灯泡L正常发光时的电流：
IL＝＝＝0.5A；
（2）开关S1闭合、S2断开时，只有灯泡L工作，且正常发光，则电源电压等于其额定电压，即U＝3V；
开关S1、S2均闭合时，灯泡和电阻并联，电流表测量干路电流，
根据并联电路的电流特点可得，通过电阻R的电流：
IR＝I﹣IL＝1.5A﹣0.5A＝1A，
根据欧姆定律可得，电阻R的阻值：
R＝＝＝3Ω；
通电1min电阻R产生的热量：Q＝IR2Rt＝（1A）2×3Ω×60s＝180J。
答：（1）灯泡L正常发光时的电流为0.5A；
（2）通电1min电阻R产生的热量为180J。
四、简答题（6）
19．（2分）今年夏天，爸爸带着小亮第一次去海边游泳，当小亮由浅水处往水的深处走时，感到胸口越来越闷，他问爸爸有没有这种感觉，爸爸说也有，并问他这是什么原因，你能帮小亮回答这个问题吗？
【分析】液体压强的特点是：随着深度的增大液体压强在逐渐的变大；同一深度液体的压强还与液体的密度有关；液体对容器底和容器壁都有压强；同一深度液体向各个方向的压强相等。
【解答】答：从题中获取信息：人在沉入水的深处说明人在水中的深度逐渐的增加；“胸闷”说明受到的压强在变大，因为液体的压强随深度的增加而增大，人在水中的深度逐渐增加时，水对人体的压强也越来越大，所以感到胸闷。
20．（2分）电视机的后盖上有许多小孔，小孔的作用是什么？电视机停用，隔一段时间应通一次电，这样做有什么道理？
【分析】结合生活中对电热现象的了解，辨别哪是利用电热来为我们服务的，哪些电热需要防止。
【解答】答：电视机的后盖上有许多散热孔，是为把各电器元件产生的热量及时散出，属于防止电热危害；长期不用的电器隔一段时间要通一次电，是为了利用电热来防潮。
21．（2分）马路上行驶的大型汽车往往要限制它们的行驶速度，而小汽车却不会限制的很多，请解释为什么大型汽车的行驶速度要比小汽车限制得多？
【分析】物体动能的大小跟质量和速度有关，质量越大、速度越大，动能就越大。
【解答】答：当大型汽车和小汽车速度相同时，由于大型汽车的质量远远大于小汽车的质量，则大型汽车具有的动能较大，刹车阻力相同时，它滑行的距离就越远，所以大型汽车的行驶速度要比小汽车限制得多。
五、作图、实验与探究题（24）
22．（3分）如图所示杠杆OA处于静止状态，L2是力F2的力臂。请在图中画出力F1的力臂L1和力F2的示意图。
【分析】力臂是从支点到力的作用线的垂直距离，据此画出力臂的垂线，与杠杆的交点为F2的作用点，为使杠杆平衡F2的方向应该向下，据此画出力F2的示意图。
【解答】解：过点O作F1作用线的垂线段，即为F1的力臂L1；过阻力臂l2的末端作垂直于L2的作用线，与杠杆的交点为F2的作用点，F2的方向向上，在线段末端标出箭头，标出阻力F2．如下图所示：
23．（3分）在图中，根据小磁针静止时指向，在对应位置标出通电螺线管N极和电源“+”极。
【分析】由磁极间的相互作用规律：同名磁极相互排斥，异名磁极相互吸引，判断出通电螺线管的NS极，再由安培定判断出电流的方向，标出电源的正、负极。
【解答】解：由磁极间的相互作用规律可知通电螺线管的左端为S极，右端为N极；根据安培定则，伸出右手，使右手大拇指指示通电螺线管的N极（右端），则四指弯曲所指的方向为电流的方向，即电流是从螺线管的左端流入的，右端流出，所以电源的左端为正极，右端为负极。
如图所示：
24．（3分）如图所示电路中有两个小灯，请在圆圈内，分别填入电灯、电流表和电压表的符号，要求开关闭合时两灯均能发光，且两电表的示数均不为零。
【分析】串联电路中电流只有一条路径；并联电路中电流有两条或多条路径；电流表在电路中起导线作用，电压表在电路中相当于开路状态去分析，围绕两灯串联或并联进行分析。
【解答】解：电流表测电路中一个小灯的电流，则两灯并联，且电流表和一个灯泡串联在同一支路；
所以，上面两个〇内应填电流表和电灯；下面的〇与左边的电灯并联，应填电压表；如图所示：
另一种方法：两灯泡并联，电流表测量总电流，电压表测量总电压，如图所示：
答案见上图。
25．（2分）如图所示，在探究平面镜成像特点的实验中。
（1）如果蜡烛B与蜡烛A的像完全重合后，再移去蜡烛B，在蜡烛B的原来位置上放一光屏，光屏上 不能 （选填“能”或“不能”）承接到蜡烛A的像。
（2）移去光屏，将蜡烛A向远离玻璃板的方向移动，则在玻璃板上所成的像的大小将 不变 （选填“变大”“不变”或“变小”）
【分析】（1）实像能用光屏承接，虚像不能用光屏承接；
（2）平面镜所成的像与物体大小相等。
【解答】解：（1）移去后面的蜡烛B，在像的位置放一光屏，由于平面镜所成的像为虚像，所以光屏上不能接到像；
（2）由于平面镜所成的像与物体大小相等，所以将蜡烛A向远离玻璃板的方向移动，则在玻璃板上所成的像的大小将不变。
故答案为：（1）不能；（2）不变。
26．（4分）在“探究水沸腾时温度变化的特点”的实验中：
（1）水沸腾时温度计的示数如图所示，水的沸点是 99 ℃。水在沸腾过程中，虽然温度保持不变，但要用酒精灯持续加热，说明水在沸腾的过程中要不断 吸热 。
（2）水的沸腾是一种剧烈的 汽化 现象。
（3）某小组实验中发现给水加热至沸腾所用的时间较长，原因可能是 水的质量较多 。
【分析】（1）在进行温度计的读数时，要注意其分度值；水沸腾的条件：达到沸点，继续吸热；
（2）水的沸腾是在液体的内部和表面同时进行的剧烈的汽化现象；
（3）在装置相同的情况下，水的质量越大，水的初温越低，升温会越慢。
【解答】解：（1）由图可知，温度计的分度值为1℃，示数为99℃；
在沸腾的过程中，虽然水的温度保持不变，但是依然要用酒精灯持续加热，说明水在沸腾的过程中不断吸热；
（2）水沸腾是在一定温度下在液体内部和表面同时进行的剧烈的汽化现象；
（3）加热至沸腾所用时间较长，其原因可能是水的质量较多。
故答案为：（1）99；吸热；（2）汽化；（3）水的质量较多。
27．（3分）在“探究杠杆的平衡条件”的实验中，每个钩码重相同。
（1）实验前，调节螺母，使杠杆在水平位置平衡。
（2）如图甲所示，在杠杆A点挂2个钩码，B点挂 1 个钩码，才能使杠杆再次在水平位置平衡。多次实验后，得出杠杆的平衡条件为 动力×动力臂＝阻力×阻力臂 。
（3）小致看到爸爸利用图乙的“帮手”抬起大花盆，取出托水盘清洗。为了抬起花盆时更省力，他建议爸爸将支架向 右 移动一些距离。
【分析】（2）B点挂1个钩码可使杠杆水平平衡，由FA×OA＝FB×OB可得杠杆的平衡条件；
（3）由杠杆的平衡条件可知，要使动力变小，在阻力不变时，可通过增大动力臂，减小阻力臂的方法实现。
【解答】解：（2）实验中，在杠杆A点挂2个钩码，B点挂1个钩码可使杠杆水平平衡；
多次实验分析数据发现杠杆平衡时：FA×OA＝FB×OB，所以杠杆的平衡条件为：动力×动力臂＝阻力×阻力臂；
（3）由杠杆的平衡条件可知，在阻力不变时，向右移动支架，使动力臂增大大的同时阻力臂减小，这样动力就减小，抬起花盆时就更省力。
故答案为：（2）1；动力×动力臂＝阻力×阻力臂；（3）右。
28．（4分）小明测量小灯泡的电功率中，提供的实验器材有：待测小灯泡（额定电压为2.5V）、电源（二节新干电池），滑动变阻器、电流表、电压表、开关及导线若干。
（1）小明通过移动滑片记录了五组数据，描点并绘出了如图乙所示的I﹣U图像。据图像可知小灯泡的额定功率为 0.75 W。
（2）测出小灯泡的额定功率后，同学们又把灯泡两端的电压调为额定电压的一半，发现测得的实际功率不等于其额定功率的，此时它的实际功率 大于 0.1875W（选填“大于”、“小于”或“等于”）。
（3）小华利用小明的实验器材，只增加了一个阻值为10Ω定值电阻R1，如图丙是她设计的电路图，则她 不能 （选填“能”或“不能”）测出小灯泡的额定功率。
（4）实验结束后，小明将该小灯泡单独与一个10Ω的定值电阻R1串联后接入电压为3V的电源两端，此时R1的功率是 0.4 W。
【分析】（1）由图知知灯的电压为2.5V时电流大小，根据P＝UI求小灯泡的额定功率；
（2）根据P＝结合灯的电阻随温度的降低而减小分析；
（3）根据灯在额定电压下正常发光分析；
（4）小灯泡的电阻随电压（温度）的变化而变化，不是一个定值，所以，根据串联电路电流和电压的特点，由图乙找出灯泡符合条件对应的电压和电流值，进而求出R0的功率。
【解答】解：（1）根据I﹣U图象知，当电压为2.5V，电流为0.3A，
灯的额定功率：
P＝UI＝2.5V×0.3A＝0.75W；
（2）若灯的电阻不变，则当灯泡两端的电压调为额定电压的一半时，根据P＝，灯的实际功率为额定功率的四分之一，但当灯泡两端的电压调为额定电压的一半时，灯的实际功率变小，灯的温度降低了，此时灯的电阻减小了，根据P＝，测得的P实＞P额，即它的实际功率大于×0.75W＝0.1875W；
（3）丙中，R1、小灯泡、变阻器三者串联，S接1时，电压表测小灯泡的电压，S接2时电压表测灯和定值电阻两端的总电压，灯正常发光时的电流为0.3A，则R1的电压为U1＝IR1＝0.3A×10Ω＝3V等于电源电压，即灯不能正常工作；
（4）由图乙知，当灯的电压U灯＝1.0V，对应的电流I灯＝0.2A时，根据串联电路电流的特点，通过定值电阻的电流大小等于I1＝I灯＝0.2A，此时定值电阻的电压U定＝I1R1＝0.2A×10Ω＝2V，又根据串联电路电压的特点，灯和定值电阻的总电压U＝U灯+U定＝1V+2V＝3V刚好为电源电压；
所以，此时R1的功率：
P1＝U定I1＝2V×0.2A＝0.4W。
故答案为：（1）0.75；（2）大于；（3）不能；（4）0.4。
