高中物理高考 11 实验十一　练习使用多用电表　随堂检测巩固落实

这是一份高中物理高考 11 实验十一　练习使用多用电表　随堂检测巩固落实，共4页。试卷主要包含了某同学组装一个多用电表等内容，欢迎下载使用。

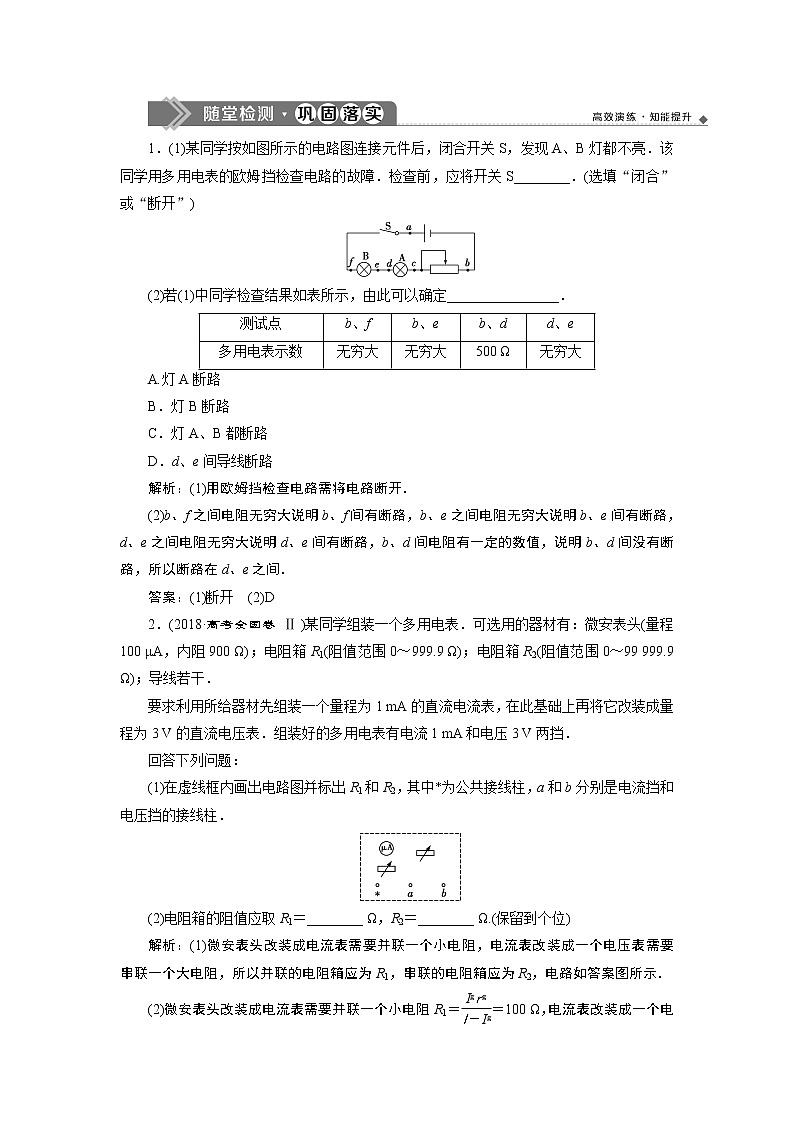

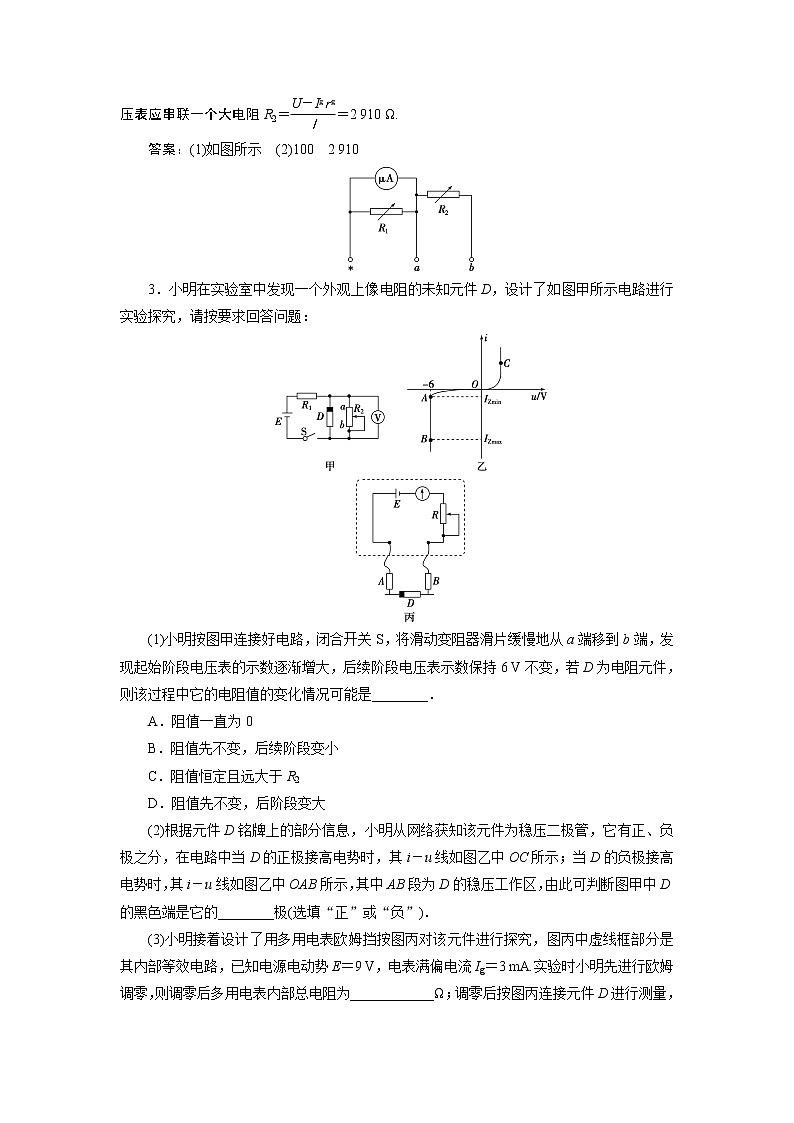

1．(1)某同学按如图所示的电路图连接元件后，闭合开关S，发现A、B灯都不亮．该同学用多用电表的欧姆挡检查电路的故障．检查前，应将开关S________．(选填“闭合”或“断开”)(2)若(1)中同学检查结果如表所示，由此可以确定________________．测试点b、fb、eb、dd、e多用电表示数无穷大无穷大500 Ω无穷大A.灯A断路B．灯B断路C．灯A、B都断路D．d、e间导线断路解析：(1)用欧姆挡检查电路需将电路断开．(2)b、f之间电阻无穷大说明b、f间有断路，b、e之间电阻无穷大说明b、e间有断路，d、e之间电阻无穷大说明d、e间有断路，b、d间电阻有一定的数值，说明b、d间没有断路，所以断路在d、e之间．答案：(1)断开　(2)D2．(2018·高考全国卷 Ⅱ )某同学组装一个多用电表．可选用的器材有：微安表头(量程100 μA，内阻900 Ω)；电阻箱R1(阻值范围0～999.9 Ω)；电阻箱R2(阻值范围0～99 999.9 Ω)；导线若干．要求利用所给器材先组装一个量程为1 mA的直流电流表，在此基础上再将它改装成量程为3 V的直流电压表．组装好的多用电表有电流1 mA和电压3 V两挡．回答下列问题：(1)在虚线框内画出电路图并标出R1和R2，其中*为公共接线柱，a和b分别是电流挡和电压挡的接线柱．(2)电阻箱的阻值应取R1＝________ Ω，R2＝________ Ω.(保留到个位)解析：(1)微安表头改装成电流表需要并联一个小电阻，电流表改装成一个电压表需要串联一个大电阻，所以并联的电阻箱应为R1，串联的电阻箱应为R2，电路如答案图所示．(2)微安表头改装成电流表需要并联一个小电阻R1＝＝100 Ω，电流表改装成一个电压表应串联一个大电阻R2＝＝2 910 Ω.答案：(1)如图所示　(2)100　2 9103．小明在实验室中发现一个外观上像电阻的未知元件D，设计了如图甲所示电路进行实验探究，请按要求回答问题：(1)小明按图甲连接好电路，闭合开关S，将滑动变阻器滑片缓慢地从a端移到b端，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，若D为电阻元件，则该过程中它的电阻值的变化情况可能是________．A．阻值一直为0B．阻值先不变，后续阶段变小C．阻值恒定且远大于R2D．阻值先不变，后阶段变大(2)根据元件D铭牌上的部分信息，小明从网络获知该元件为稳压二极管，它有正、负极之分，在电路中当D的正极接高电势时，其i－u线如图乙中OC所示；当D的负极接高电势时，其i－u线如图乙中OAB所示，其中AB段为D的稳压工作区，由此可判断图甲中D的黑色端是它的________极(选填“正”或“负”)．(3)小明接着设计了用多用电表欧姆挡按图丙对该元件进行探究，图丙中虚线框部分是其内部等效电路，已知电源电动势E＝9 V，电表满偏电流Ig＝3 mA.实验时小明先进行欧姆调零，则调零后多用电表内部总电阻为____________Ω；调零后按图丙连接元件D进行测量，若D恰好处于稳压工作区，则此时测得元件D的阻值应为____________Ω.解析：(1)因在滑片移动过程中，发现起始阶段电压表的示数逐渐增大，后续阶段电压表示数保持6 V不变，则知元件阻值可能先不变，后续阶段变小，故B正确．(2)结合第(1)问中所给条件，可知D元件黑色部分为负极．(3)由R总＝，解得R总＝3 000 Ω；D恰好处于稳压工作区时，其两端电压U＝6 V，而U＝，解得RD＝6 000 Ω.答案：(1)B　(2)负　(3)3 000(或3×103)6 000(或6×103)4．某学生实验小组利用图甲所示电路，测量多用电表内电池的电动势和电阻“×1 k”挡内部电路的总电阻．使用的器材有：多用电表；电压表：量程5 V，内阻十几千欧；滑动变阻器：最大阻值5 kΩ；导线若干．回答下列问题：(1)将多用电表挡位调到电阻“×1 k”挡，再将红表笔和黑表笔________，调零点．(2)将图甲中多用电表的红表笔和________(选填“1”或“2”)端相连，黑表笔连接另一端．(3)将滑动变阻器的滑片调到适当位置，使多用电表的示数如图乙所示，这时电压表的示数如图丙所示．多用电表和电压表的读数分别为________kΩ和________V.(4)调节滑动变阻器的滑片，使其接入电路的阻值为零．此时多用电表和电压表的读数分别为12.0 kΩ和4.00 V．从测量数据可知，电压表的内阻为________kΩ.(5)多用电表电阻挡内部电路可等效为由一个无内阻的电池、一个理想电流表和一个电阻串联而成的电路，如图丁所示．根据前面的实验数据计算可得，此多用电表内电池的电动势为________V，电阻“×1 k”挡内部电路的总电阻为____________kΩ.解析：(1)欧姆表调零：将红表笔和黑表笔短接，使指针指电阻0刻度．(2)多用电表欧姆挡测电压表的内阻应使电流从电压表的“＋”接线柱流入、“－”接线柱流出，而黑表笔连接多用电表内电池的正极，所以多用电表的红表笔和“－”端相连，黑表笔连接“＋”端．(3)多用电表和电压表的读数分别为15.0 kΩ和3.60 V.(4)由题图甲可知多用电表欧姆“×1 k”挡直接测量电压表的内阻RV，所以RV＝12.0 kΩ.(5)设多用电表内电池的电动势为E，多用电表电阻“×1 k”挡内部电路的总电阻为Rg，依题给条件由欧姆定律得：E＝(15.0＋Rg)，E＝(12.0＋Rg)，又RV＝12.0 kΩ，解得：E＝9.00 V，Rg＝15.0 kΩ.答案：(1)短接　(2)1　(3)15.0　3.60(4)12.0　(5)9.00　15.0
