物理九年级下册4 电磁继电器与自动控制课后练习题

这是一份物理九年级下册4 电磁继电器与自动控制课后练习题，共10页。

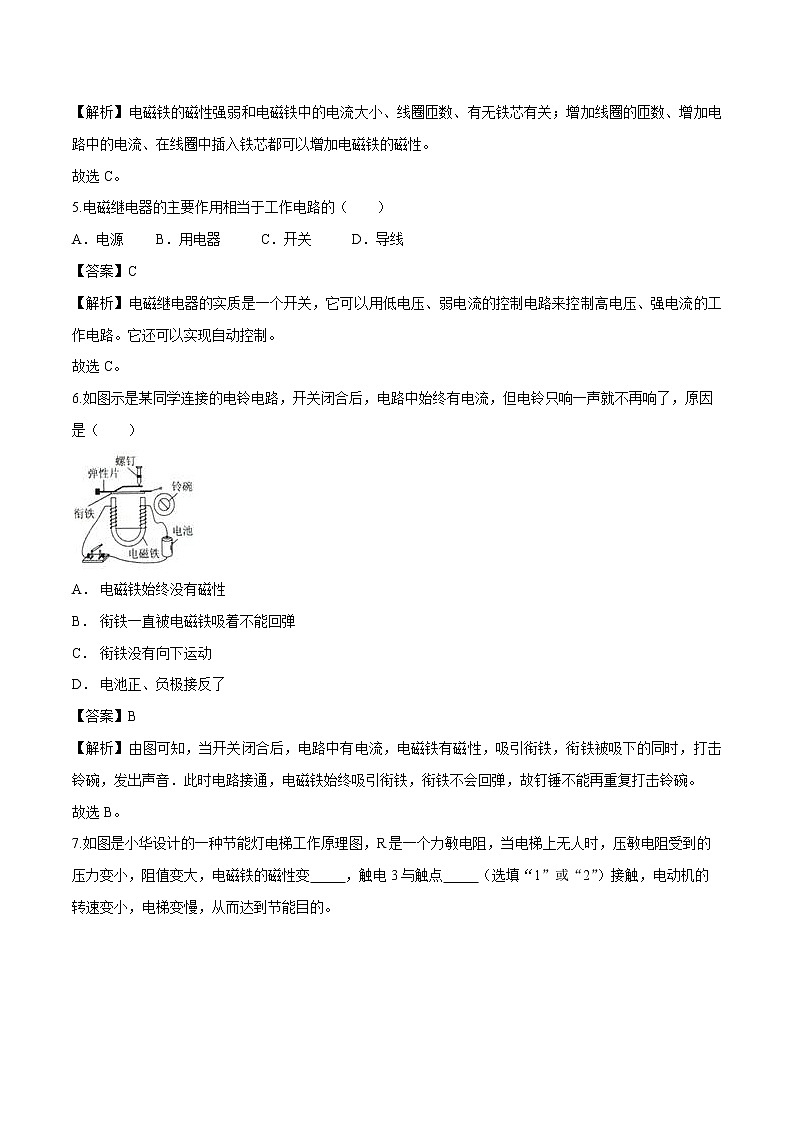

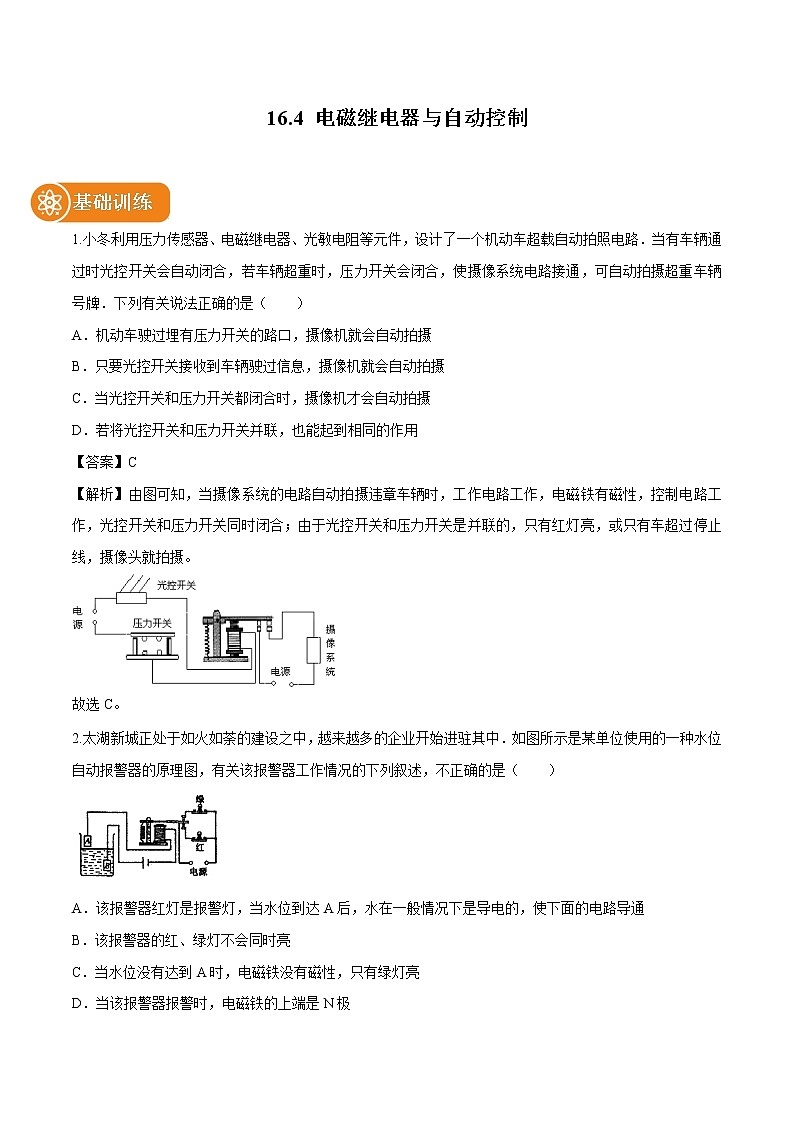

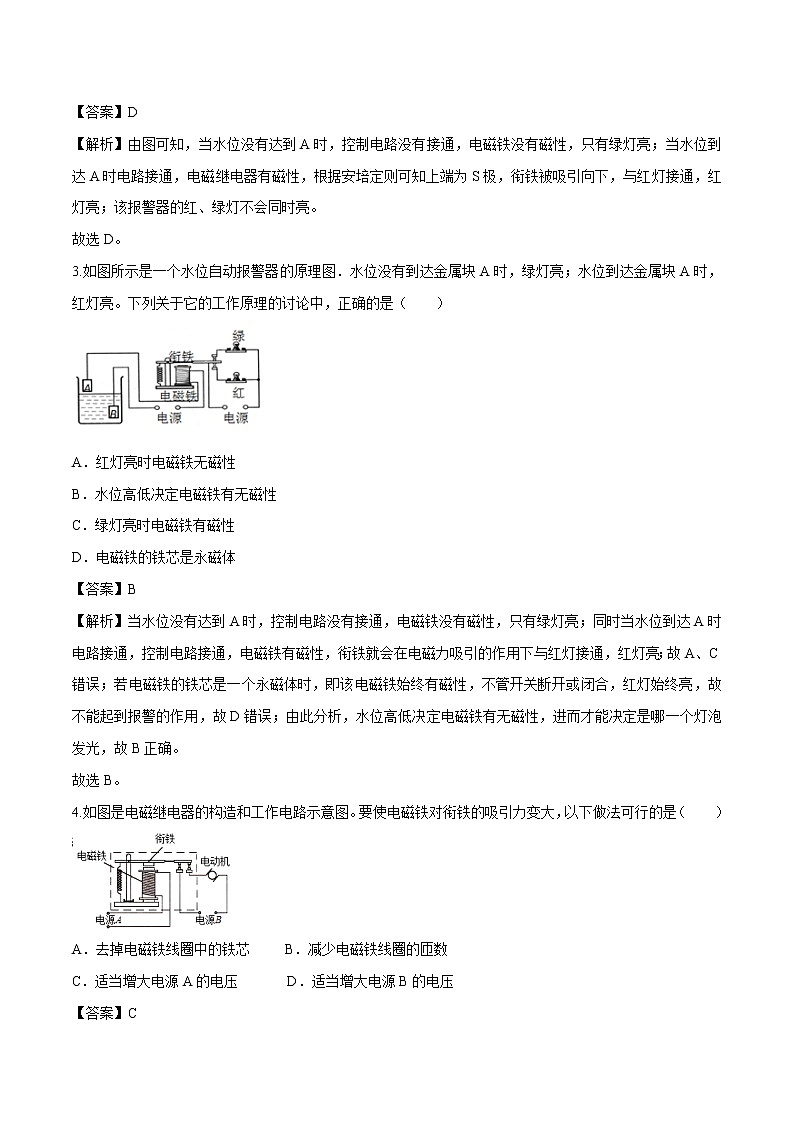

16.4 电磁继电器与自动控制 基础训练1.小冬利用压力传感器、电磁继电器、光敏电阻等元件，设计了一个机动车超载自动拍照电路．当有车辆通过时光控开关会自动闭合，若车辆超重时，压力开关会闭合，使摄像系统电路接通，可自动拍摄超重车辆号牌．下列有关说法正确的是（　　）A．机动车驶过埋有压力开关的路口，摄像机就会自动拍摄B．只要光控开关接收到车辆驶过信息，摄像机就会自动拍摄C．当光控开关和压力开关都闭合时，摄像机才会自动拍摄D．若将光控开关和压力开关并联，也能起到相同的作用【答案】C【解析】由图可知，当摄像系统的电路自动拍摄违章车辆时，工作电路工作，电磁铁有磁性，控制电路工作，光控开关和压力开关同时闭合；由于光控开关和压力开关是并联的，只有红灯亮，或只有车超过停止线，摄像头就拍摄。故选C。2.太湖新城正处于如火如荼的建设之中，越来越多的企业开始进驻其中．如图所示是某单位使用的一种水位自动报警器的原理图，有关该报警器工作情况的下列叙述，不正确的是（　　）A．该报警器红灯是报警灯，当水位到达A后，水在一般情况下是导电的，使下面的电路导通B．该报警器的红、绿灯不会同时亮C．当水位没有达到A时，电磁铁没有磁性，只有绿灯亮D．当该报警器报警时，电磁铁的上端是N极【答案】D【解析】由图可知，当水位没有达到A时，控制电路没有接通，电磁铁没有磁性，只有绿灯亮；当水位到达A时电路接通，电磁继电器有磁性，根据安培定则可知上端为S极，衔铁被吸引向下，与红灯接通，红灯亮；该报警器的红、绿灯不会同时亮。故选D。3.如图所示是一个水位自动报警器的原理图．水位没有到达金属块A时，绿灯亮；水位到达金属块A时，红灯亮。下列关于它的工作原理的讨论中，正确的是（　　）A．红灯亮时电磁铁无磁性B．水位高低决定电磁铁有无磁性C．绿灯亮时电磁铁有磁性D．电磁铁的铁芯是永磁体【答案】B【解析】当水位没有达到A时，控制电路没有接通，电磁铁没有磁性，只有绿灯亮；同时当水位到达A时电路接通，控制电路接通，电磁铁有磁性，衔铁就会在电磁力吸引的作用下与红灯接通，红灯亮；故A、C错误；若电磁铁的铁芯是一个永磁体时，即该电磁铁始终有磁性，不管开关断开或闭合，红灯始终亮，故不能起到报警的作用，故D错误；由此分析，水位高低决定电磁铁有无磁性，进而才能决定是哪一个灯泡发光，故B正确。故选B。4.如图是电磁继电器的构造和工作电路示意图。要使电磁铁对衔铁的吸引力变大，以下做法可行的是（　　）A．去掉电磁铁线圈中的铁芯     B．减少电磁铁线圈的匝数C．适当增大电源A的电压       D．适当增大电源B的电压【答案】C【解析】电磁铁的磁性强弱和电磁铁中的电流大小、线圈匝数、有无铁芯有关；增加线圈的匝数、增加电路中的电流、在线圈中插入铁芯都可以增加电磁铁的磁性。故选C。5.电磁继电器的主要作用相当于工作电路的（　　）A．电源     B．用电器    C．开关     D．导线【答案】C【解析】电磁继电器的实质是一个开关，它可以用低电压、弱电流的控制电路来控制高电压、强电流的工作电路。它还可以实现自动控制。故选C。6.如图示是某同学连接的电铃电路，开关闭合后，电路中始终有电流，但电铃只响一声就不再响了，原因是（　　）A． 电磁铁始终没有磁性B． 衔铁一直被电磁铁吸着不能回弹C． 衔铁没有向下运动D． 电池正、负极接反了【答案】B 【解析】由图可知，当开关闭合后，电路中有电流，电磁铁有磁性，吸引衔铁，衔铁被吸下的同时，打击铃碗，发出声音．此时电路接通，电磁铁始终吸引衔铁，衔铁不会回弹，故钉锤不能再重复打击铃碗。故选B。7.如图是小华设计的一种节能灯电梯工作原理图，R是一个力敏电阻，当电梯上无人时，压敏电阻受到的压力变小，阻值变大，电磁铁的磁性变     ，触电3与触点     （选填“1”或“2”）接触，电动机的转速变小，电梯变慢，从而达到节能目的。【答案】弱；1【解析】由图可知：压敏电阻受到的压力变小，阻值变大．当电梯上无人时，压力减小，R的阻值变大，电路中电流变小，电磁铁的磁性减弱，则衔铁在弹簧作用下被拉起，与触点3接触1，电动机与R1串联后电动机上的电压减小，电动机转速变慢。故答案为：弱；1。8.下水井盖的丢失给人们出行带来了安全隐患．为提示路人注意安全，小明设计了如图所示的电路，电路中利用一元硬币代替铁质井盖是因为两者都属于    （填“绝缘体”或“导体”）。当井盖丢失时，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与　       （填“上”或“下”）静触点接触，电磁铁的上端是    极。【答案】导体；下；N【解析】 当井盖丢失时，电磁铁断电，没有磁性，接灯泡的电路工作，灯泡发光报警，当电磁铁的线圈中有电流通过时，继电器的动触点与下触电接触，警铃响；由安培定则可判断出线圈的上端的极性是N极。故答案为：导体；下；N。9.如图是防汛报警器的装置图，请用笔画线正确连接电路．当水位上涨时，电路接通，小灯泡发光报警。【答案】【解析】由图分析可知：当水位上升到一定位置时，浮子A就会将竹片圆筒B顶起，使开关K闭合，控制电路被接通．电磁铁产生磁性，衔铁被吸引，使触点开关闭合，工作电路被接通．小灯泡就能发光报警．如图所示：。10.电磁选矿机的工作示意图如图所乐，在圆筒内固定一个电磁铁，圆筒绕其轴心逆时针方向匀速转动，将小块儿的矿石投入电磁选矿机后，其中的铁矿石由于受到电磁铁吸引会随圆筒一起转动，直到其离开电磁铁的    落人选矿箱；非铁矿物质因受到    将落入    箱（选填“A”或“B”）。【答案】磁场；重力；A【解析】分析图中可知，料斗内是矿石，转筒内有电磁铁，电磁铁能吸引铁磁性物质，故落入B中的是铁矿石，而非铁矿石在重力的作用下，在A处就下落．故答案为：磁场；重力；A。 素养提升1.如图是一种电磁继电器（　　）A． 其工作原理是电磁感应现象B． 其工作原理是电流的磁效应C． 其作用是通过低压、弱电流电路控制高压、强电流电路D． 其作用是通过高压、强电流电路控制低压、弱电流电路【答案】BC【解析】电磁继电器的原理是利用电流的磁效应．故A错误，B正确；电磁继电器相当于用控制电路部分控制工作电路的部分的开关，实现了低压、弱电流电路控制高压、强电流电路或自动控制或远距离操纵等．故C正确，D错误。故选BC。2.如图是一种水位自动报警器的原理示意图，当水位升高到金属块A处时（　　）A．红灯亮，绿灯灭 B． 红灯灭，绿灯亮C．红灯亮，绿灯亮 D． 红灯灭，绿灯灭【答案】A 【解析】由于不纯净的水是导体，当水位达到金属块A时，控制电路接通，电磁铁有磁性，吸引衔铁，使动触点与绿灯所在电路的静触点分开，绿灯灭。与红灯所在电路的静触点接通，导致了红灯所在的电路接通，红灯亮。故选A。3. 电梯为居民上下楼带来很大的便利，出于安全考虑，电梯设置了超载自动报警系统，其工作原理如图所示，电梯厢底层装有压敏电阻R1，R2为保护电阻，K为动触点，A、B为静触点，当出现超载情况时，电铃将发出报警声，电梯停止运行，下列说法正确的是（　　）A． 电梯工作时电磁铁的上端为N极B． 电磁铁磁性的强弱与电流的大小有关C． 电梯未超载时动触点K与静触点B接触D． 电梯超载时报警说明压敏电阻的阻值随压力增大而减小【答案】BD 【解析】A.工作时，电流从电磁铁的上面导线流出，利用安培定则判断出电磁铁的下端为N极，上端为S极，故A错误；B.电磁铁磁性的强弱与电流的大小有关，故B正确；C.正常情况下（未超载时），衔铁被弹簧拉起，K与静触点A接触，故C错误；D.超载时，随着压力的增大，压敏电阻的阻值随着减小，电路的电压不变的，根据欧姆定律电路中的电流逐渐增大，电磁铁的磁性逐渐增强，动触点K与静触点B接触，电铃报警，故D正确。故选BD。4.如图是汽车启动装置电路简图，当钥匙插入钥匙孔并转动时，下列说法中正确的是（　　）A．电磁铁上端为S极，触点B与C断开，汽车启动B．电磁铁上端为S极，触点B与C接通，汽车启动C．电磁铁上端为N极，触点B与C断开，汽车启动D．电磁铁上端为N极，触点B与C接通，汽车启动【答案】D【解析】（1）当钥匙插入钥匙孔并转动时，电路接通，由电流方向，可根据安培定则判断出电磁铁的上端为N极；（2）电磁铁电路接通时，电磁铁具有磁性，将上边的触点A吸下，使BC触点接通，电动机工作，进而汽车启动。故选D。5.如图是某科研小级设计的一种温度自动报警装置的电路图。当温度达到90℃时（　　）A． 电铃响，绿灯亮    B．电铃响，红灯亮C． 电铃不响，绿灯亮   D．电铃不响，红灯不亮【答案】B【解析】由图可知，当温度低于90℃时，控制电路断开，电磁铁无磁性，报警装置不工作，绿灯亮，红灯不亮，电铃不响。当温度达到90℃时，控制电路接通，电磁铁有磁性吸引衔铁，下触点开关接通，报警装置就会响铃，同时红灯亮。故选B。6.如图所示的自动控制电路中，当开关S闭合时，工作电路的情况是（　　）A． 灯亮，电动机不转动，电铃响B． 灯亮，电动机转动，电铃响C． 灯不亮，电动机不转动，电铃响D． 灯不亮，电动机转动，电铃响【答案】C【解析】如图所示，当开关S闭合时，电磁铁具有磁性，向下吸引衔铁，使上端触点断开，下端触点接通，故灯不亮、电动机不转动，电铃响。 故选C。7.如图是学校电铃的工作电路示意图，磁铁A应选用    （填“硬”或者“软”）磁性材料；通过电流的通断，可以控制电磁铁　   　的有无。【答案】软；磁性【解析】硬磁性材料是磁化后不易去磁的物质，软磁性材料是磁化后外磁场撤去就去磁的物质，电铃上的电磁铁铁芯是利用软磁性材料制成的．电磁铁通电时具有磁性，吸引小锤，断电时没有磁性，放开小锤；由于小锤击打铃碗，铃碗发生了振动，发出声音。因此通过电流的通断，可以控制电磁铁磁性的有无。故答案为：软；磁性。8.如图所示为一种温度自动报警器的原理图，图中的水银温度计在制作时，玻璃管中封入一段金属丝，电源的两极分别与水银和金属丝相连，当温度达到金属丝下端所指的温度时，电流通过电磁铁的线圈产生       ，电铃响起，发出报警信号，电磁铁的a端为    极，若将温度计上端的金属丝向下调整，则报警温度将      （选填“升高”或“降低”）。【答案】磁性，吸引衔铁；S；降低．【解析】温度自动报警器的原理：当温度升高时，玻璃泡中的水银膨胀，水银柱上升，当升高到警戒温度即金属丝下端对应的温度时，控制电路接通，电磁铁有磁性，吸引衔铁，从而使工作电路接通报警。要使金属丝的下端向下调整，则报警温度会降低；由电路可知电磁铁中的电流是从左端流入，右端流出，利用安培定则可以确定，电磁铁的a端为S极。故答案为：磁性，吸引衔铁；S；降低。9.如图为水位报警装置原理图，其中A、B为两个金属杆。当水位达到或超过警戒线时，绿灯、红灯和电铃的工作状态分别是    ，    ，    。【答案】绿灯灭；红灯亮；电铃响【解析】由图可知，当水位到达或超过警戒水位时，控制电路接通．电路中有电流，电磁铁具有磁性，吸引衔铁，使动触点与左边的静触点接触，与右边的触点分开，导致了绿灯所在的电路断开，绿灯灭，红灯与电铃并联的电路接通，导致红灯亮电铃响，从而报警。故答案为：绿灯灭；红灯亮；电铃响。10.如图所示是一种单元防盗门门锁的原理图，其工作过程是：当有人在楼下按门铃叫门时，楼上住户的人闭合开关，由于      ，门锁上的电磁铁具有了磁性，       衔铁，衔铁脱离门扣，来人打开门，进入楼内，门自动关闭。在关门时，开关是断开的．衔铁在       的作用下，插入门扣。【答案】通电；吸引；弹簧【解析】由图可知，有人在楼下按门铃时，楼上的人闭合开关，门锁上的电磁铁通电就具有磁性，衔铁就被吸引，从而脱离门扣，来人就可以拉开门。关门时，开关是断开的，电磁铁没有磁性，此时衔铁在弹簧的作用下，插入门扣。故答案为：通电；吸引；弹簧。
