第八章 电磁相互作用及应用 单元检测卷（原卷版）教科版物理 九年级上册习题

这是一份第八章 电磁相互作用及应用 单元检测卷（原卷版）教科版物理 九年级上册习题，共6页。

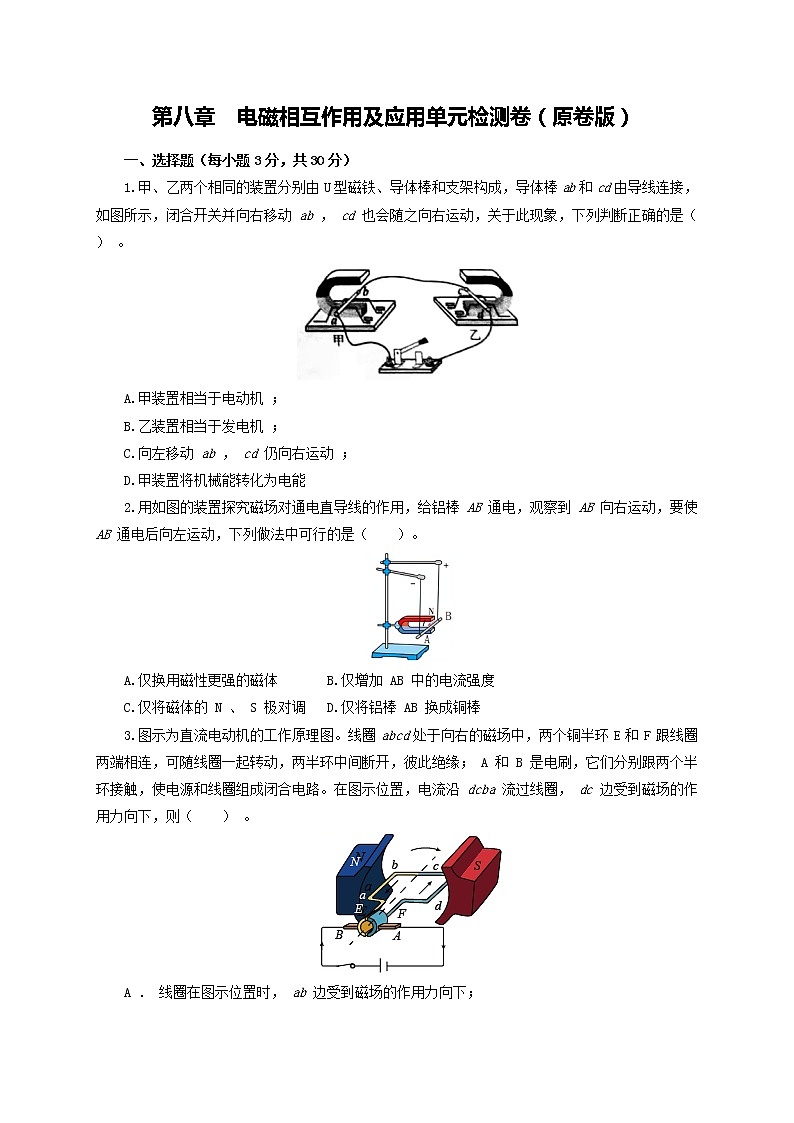

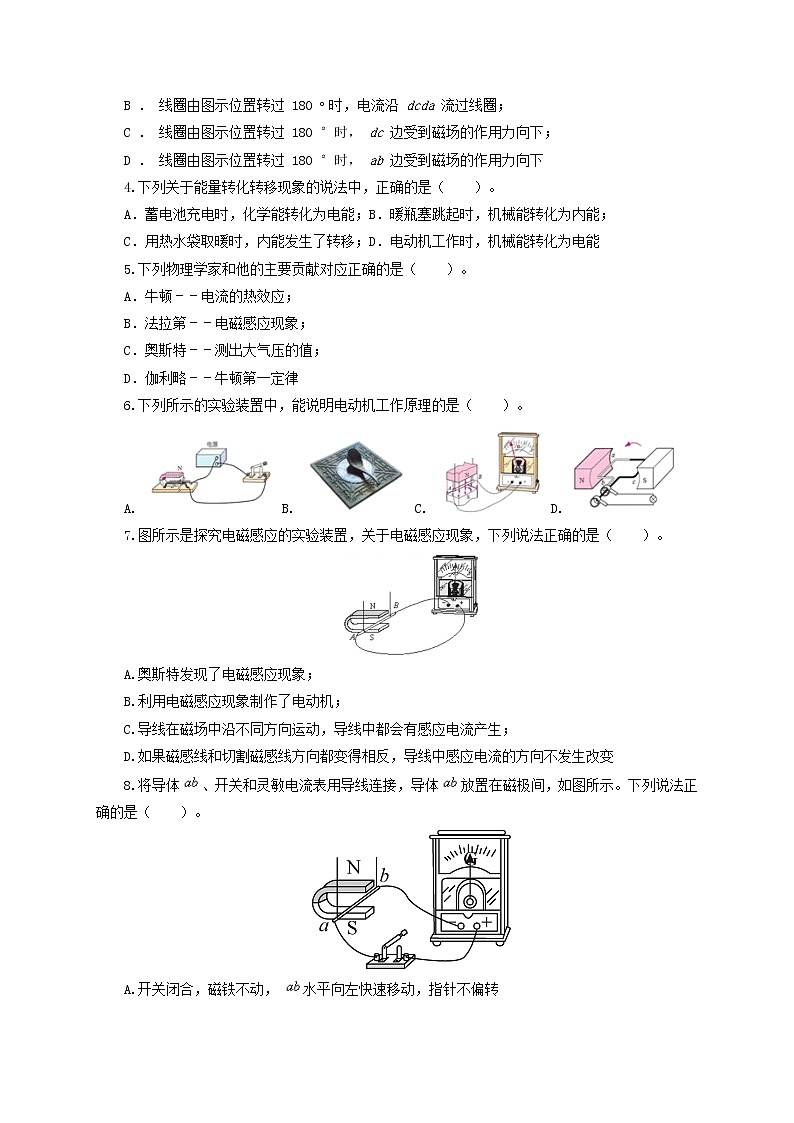

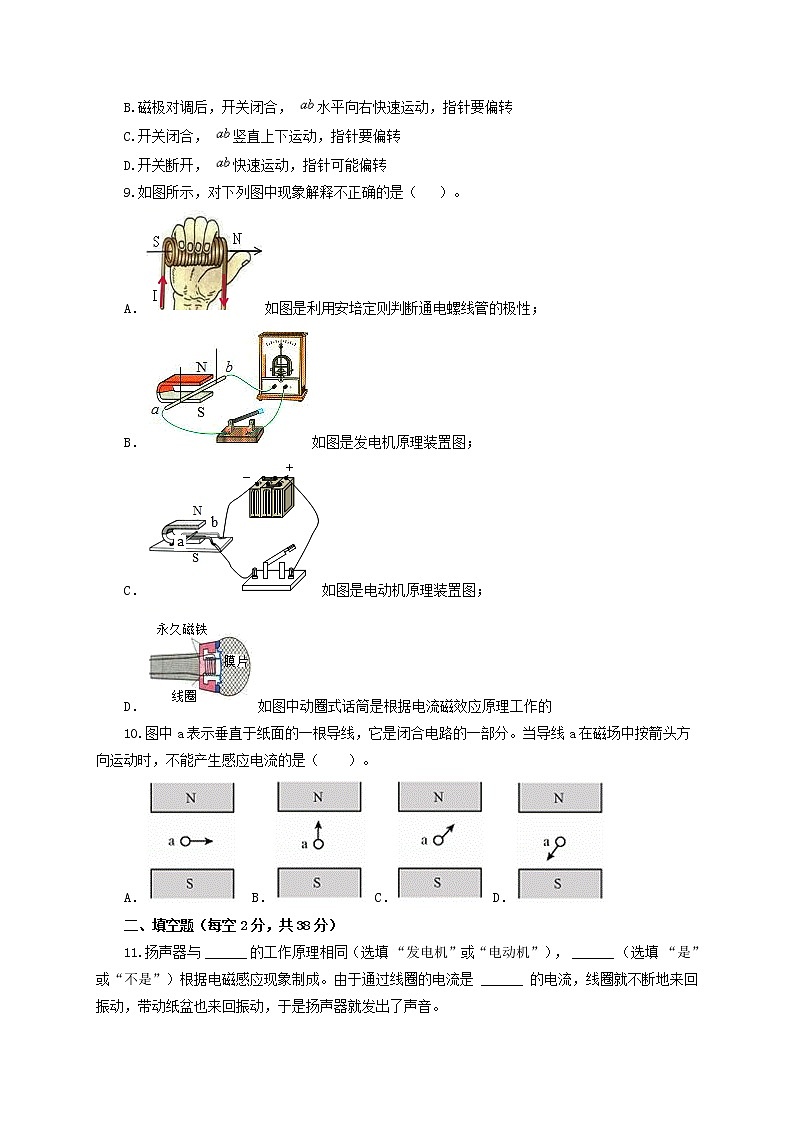

第八章  电磁相互作用及应用单元检测卷（原卷版）一、选择题（每小题3分，共30分）1.甲、乙两个相同的装置分别由 U 型磁铁、导体棒和支架构成，导体棒 ab 和 cd 由导线连接，如图所示，闭合开关并向右移动 ab ， cd 也会随之向右运动，关于此现象，下列判断正确的是（　　） 。A.甲装置相当于电动机 ；B.乙装置相当于发电机 ；C.向左移动 ab ， cd 仍向右运动 ；D.甲装置将机械能转化为电能 2.用如图的装置探究磁场对通电直导线的作用，给铝棒 AB 通电，观察到 AB 向右运动，要使 AB 通电后向左运动，下列做法中可行的是（　　）。 A.仅换用磁性更强的磁体       B.仅增加 AB 中的电流强度 C.仅将磁体的 N 、 S 极对调   D.仅将铝棒 AB 换成铜棒 3.图示为直流电动机的工作原理图。线圈 abcd 处于向右的磁场中，两个铜半环 E 和 F 跟线圈两端相连，可随线圈一起转动，两半环中间断开，彼此绝缘； A 和 B 是电刷，它们分别跟两个半环接触，使电源和线圈组成闭合电路。在图示位置，电流沿 dcba 流过线圈， dc 边受到磁场的作用力向下，则（　　） 。A ． 线圈在图示位置时， ab 边受到磁场的作用力向下；B ． 线圈由图示位置转过 180 o 时，电流沿 dcda 流过线圈；C ． 线圈由图示位置转过 180 °时， dc 边受到磁场的作用力向下；D ． 线圈由图示位置转过 180 °时， ab 边受到磁场的作用力向下 4.下列关于能量转化转移现象的说法中，正确的是（　　）。A．蓄电池充电时，化学能转化为电能；B．暖瓶塞跳起时，机械能转化为内能；C．用热水袋取暖时，内能发生了转移；D．电动机工作时，机械能转化为电能5.下列物理学家和他的主要贡献对应正确的是（　　）。A．牛顿﹣﹣电流的热效应；B．法拉第﹣﹣电磁感应现象；C．奥斯特﹣﹣测出大气压的值；D．伽利略﹣﹣牛顿第一定律6.下列所示的实验装置中，能说明电动机工作原理的是（　　）。A. B. C. D.7.图所示是探究电磁感应的实验装置，关于电磁感应现象，下列说法正确的是（　　）。A.奥斯特发现了电磁感应现象；B.利用电磁感应现象制作了电动机；C.导线在磁场中沿不同方向运动，导线中都会有感应电流产生；D.如果磁感线和切割磁感线方向都变得相反，导线中感应电流的方向不发生改变 8.将导体 、开关和灵敏电流表用导线连接，导体 放置在磁极间，如图所示。下列说法正确的是（　　）。 A.开关闭合，磁铁不动， 水平向左快速移动，指针不偏转 B.磁极对调后，开关闭合， 水平向右快速运动，指针要偏转 C.开关闭合， 竖直上下运动，指针要偏转 D.开关断开， 快速运动，指针可能偏转 9.如图所示，对下列图中现象解释不正确的是（  ）。A．如图是利用安培定则判断通电螺线管的极性；B．如图是发电机原理装置图；C．如图是电动机原理装置图；D．如图中动圈式话筒是根据电流磁效应原理工作的10.图中a表示垂直于纸面的一根导线，它是闭合电路的一部分。当导线a在磁场中按箭头方向运动时，不能产生感应电流的是（　　）。A．  B． C． D．二、填空题（每空2分，共38分）11.扬声器与 ______ 的工作原理相同（选填 “发电机”或“电动机”）， ______ （选填 “是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是 ______ 的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。 12.如图电路，闭合开关，能看到蹄形磁铁中的金属棒AB运动起来，说明有电能转化为　 　能。若只改变电路中电流的方向，AB的运动方向将　   　（选填“改变”或“不改变”）。13.如图所示的装置可以用来研究_________(填“电动机”或“发电机”)的工作原理。将图中的电源换成电流表，闭合开关，让导体ab左右摆动，发现电流表指针偏转，表明导体ab中_____(填“有”或“没有”)感应电流通过，导体ab的机械能转化为________能。14.如图，这是_______（选填“发电机、“电动机”）原理图，若将图中的磁体的S极和N极交换位置，其他保持不变，则线圈ab边所受力的方向_______（选填“改变”、“不改变”、“可能变也可能不变”）15.某物理兴趣小组进行“电与磁的关系”的实验探究，在水平桌面上按照如图所示装置进行实验，闭合开关，使铜棒在水平金属轨道上快速左右运动，观察到灵敏电流计的指针发生偏转，这一现象与　  　（选填“电动机”或“发电机”）的工作原理相同；若灵敏电流计指针向右偏转，小磁针a端向通电螺线管偏转，则a端是　  　极。16.如图是一款能发电的魔方充电器，转动魔方时，他根据　   　（选填“电流的磁效应”“电磁感应”或“通电导体在磁场中受力”）的原理发电，这个过程　   　能转化为电能，产生的电能储存于魔方内。魔方还能通过USB端口给移动设备充电，给移动设备充电时，魔方相当于电路中的　   　（选填“电源”或“用电器”）17.如图所示，闭合开关，通电螺线管的上端为　　　　　　极．将滑动变阻器滑片向右滑动，弹簧将　　　　　　（选填“伸长”或“缩短”）．如果用电流表替代虚线框内部件，然后将条形磁体迅速插入线圈中，与之相连的电流表的指针会发生偏转，这是　　　　　　现象，利用此现象可以制造　　　　　　（选填“电动机”或“发电机”）．三、实验探究题（24分）18.如图所示，是 “ 探究什么情况下磁可以生电 ” 的实验装置，将导线 ab 、灵敏电流表用导线连接，组成电路，闭合开关，让导线 ab 在磁场中上下运动时，灵敏电流表指针 _____ ，让导线 ab 静止，磁铁左右运动时，灵敏电流表指针 _____ （选填 “ 偏转 ” 或 “ 不偏转 ” ）这就是 _____ 现象，根据这个现象发明了发电机，发电机和 _____ （选填 “ 扬声器 ” 或 “ 动圈式话筒 ” ）工作原理相同，且都是将 _____ 能转化为电能的设备。 19.研究电动机的工作过程。(1) 电动机的工作原理是磁场对   有力的作用。甲图中，线圈左右两边框ab、cd的受力方向相反，其原因是   。线圈从图示位置再转动   度后线圈将恰好达到平衡位置，并最终停在该位置。(2) 乙图中的线圈可以持续转动，是因为它加装了   ，该装置能在线圈   (选填“刚转到”、“即将转到”或“刚转过”)平衡位置时，自动改变线圈中的电流方向。 (3) ①丙图所示的电动机模型中，调换器件   （填图中的序号）的放置可方便改变电动机的转动方向。②通电后电动机模型不转动，若是接触不良，可以把铜片(电刷)再弯曲一下，以增加它的   （填物质的物理属性）。四、综合题（8分）20.如图所示为玩具小风扇里的小直流电动机。（1）小明同学将电池接到该直流电动机两端，看到电动机转动起来，电动机的工作原理是：　   　；小明将电池反向接到电动机两端，看到电动机　   　（选填：原方向旋转、不转动、反向旋转）。（2）学习了电磁感应知识后，小明同学想到：“直流电动机线圈转动时也切割了磁感线，那么线圈中是否也会产生感应电流呢？”于是小明将一个小灯泡连在直流电动机两端，用手搓动转轴，发现小灯并未发光。小红同学认为，这说明直流电动机不会产生感应电流。你是否同意小红的看法：　   　；若小明要继续研究，应该使用什么仪器比较妥当：　   　。
