初中物理教科版九年级上册1 欧姆定律课时作业

这是一份初中物理教科版九年级上册1 欧姆定律课时作业，共8页。试卷主要包含了选择题，填空题，实验题，计算题等内容，欢迎下载使用。

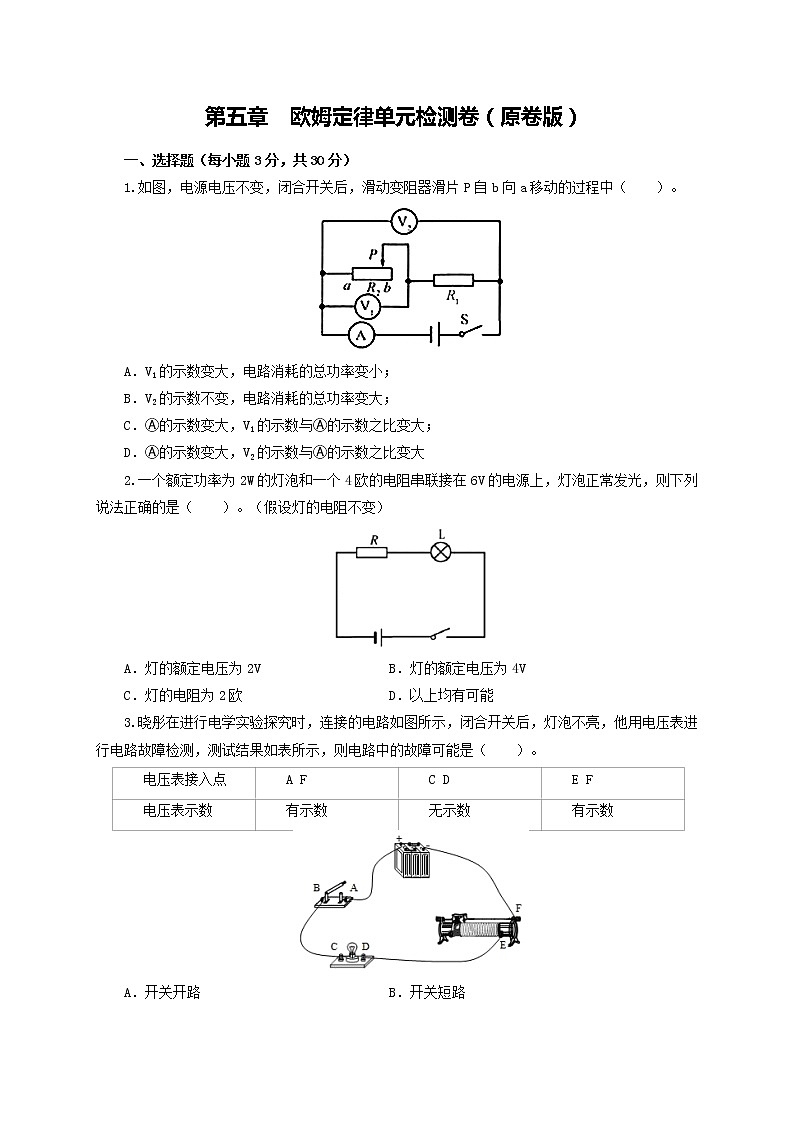

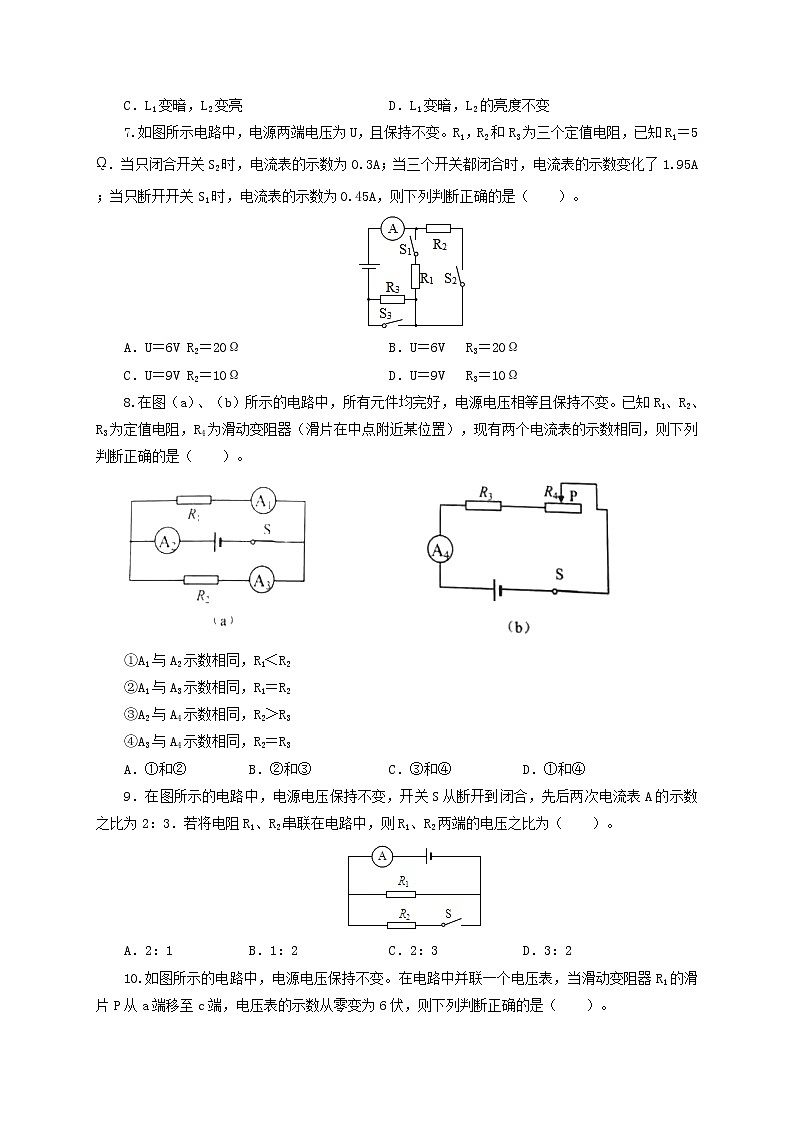

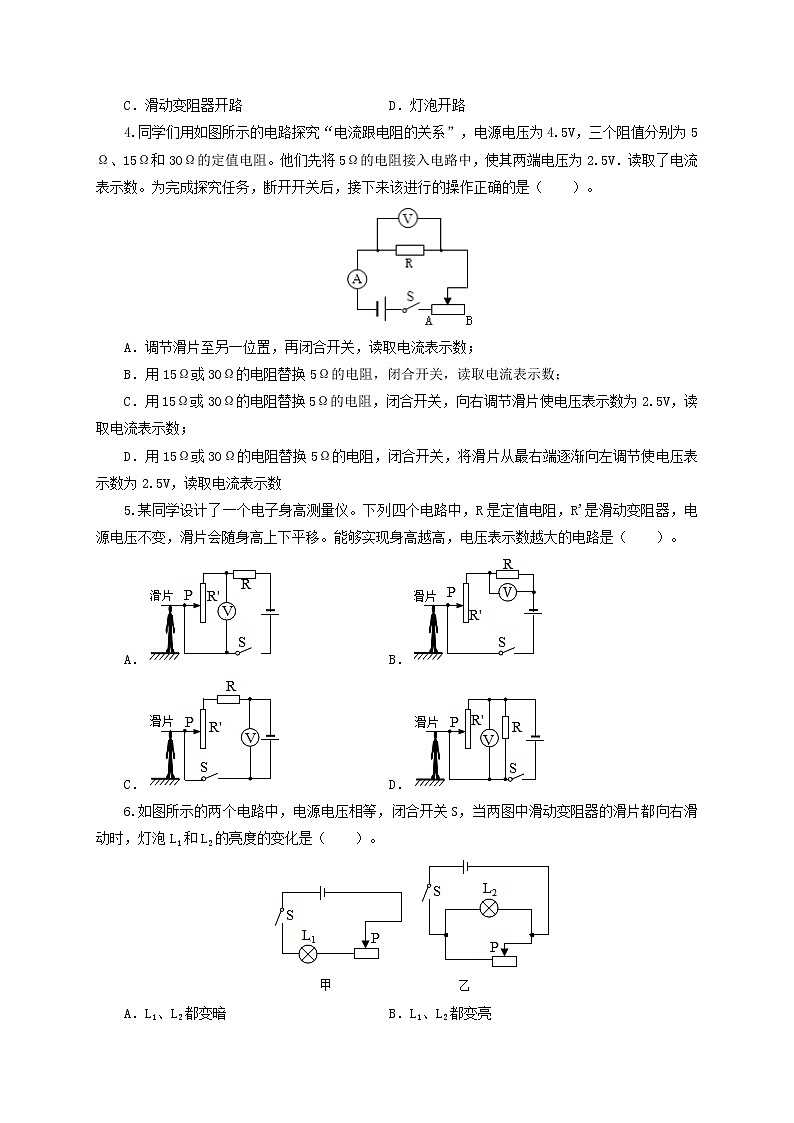

第五章  欧姆定律单元检测卷（原卷版）一、选择题（每小题3分，共30分）1.如图，电源电压不变，闭合开关后，滑动变阻器滑片P自b向a移动的过程中（　　）。A．V1的示数变大，电路消耗的总功率变小；B．V2的示数不变，电路消耗的总功率变大；C．Ⓐ的示数变大，V1的示数与Ⓐ的示数之比变大；D．Ⓐ的示数变大，V2的示数与Ⓐ的示数之比变大2.一个额定功率为2W的灯泡和一个4欧的电阻串联接在6V的电源上，灯泡正常发光，则下列说法正确的是（　　）。（假设灯的电阻不变）A．灯的额定电压为2V B．灯的额定电压为4V C．灯的电阻为2欧 D．以上均有可能3.晓彤在进行电学实验探究时，连接的电路如图所示，闭合开关后，灯泡不亮，他用电压表进行电路故障检测，测试结果如表所示，则电路中的故障可能是（　　）。电压表接入点A FC DE F电压表示数有示数无示数有示数A．开关开路 B．开关短路 C．滑动变阻器开路 D．灯泡开路4.同学们用如图所示的电路探究“电流跟电阻的关系”，电源电压为4.5V，三个阻值分别为5Ω、15Ω和30Ω的定值电阻。他们先将5Ω的电阻接入电路中，使其两端电压为2.5V．读取了电流表示数。为完成探究任务，断开开关后，接下来该进行的操作正确的是（　　）。A．调节滑片至另一位置，再闭合开关，读取电流表示数；B．用15Ω或30Ω的电阻替换5Ω的电阻，闭合开关，读取电流表示数；C．用15Ω或30Ω的电阻替换5Ω的电阻，闭合开关，向右调节滑片使电压表示数为2.5V，读取电流表示数；D．用15Ω或30Ω的电阻替换5Ω的电阻，闭合开关，将滑片从最右端逐渐向左调节使电压表示数为2.5V，读取电流表示数5.某同学设计了一个电子身高测量仪。下列四个电路中，R是定值电阻，R'是滑动变阻器，电源电压不变，滑片会随身高上下平移。能够实现身高越高，电压表示数越大的电路是（　　）。A． B． C． D．6.如图所示的两个电路中，电源电压相等，闭合开关S，当两图中滑动变阻器的滑片都向右滑动时，灯泡L1和L2的亮度的变化是（　　）。A．L1、L2都变暗 B．L1、L2都变亮 C．L1变暗，L2变亮 D．L1变暗，L2的亮度不变7.如图所示电路中，电源两端电压为U，且保持不变。R1，R2和R3为三个定值电阻，已知R1＝5ῼ．当只闭合开关S2时，电流表的示数为0.3A；当三个开关都闭合时，电流表的示数变化了1.95A；当只断开开关S1时，电流表的示数为0.45A，则下列判断正确的是（　　）。A．U＝6V R2＝20Ω B．U＝6V   R3＝20Ω C．U＝9V R2＝10Ω D．U＝9V   R3＝10Ω8.在图（a）、（b）所示的电路中，所有元件均完好，电源电压相等且保持不变。已知R1、R2、R3为定值电阻，R4为滑动变阻器（滑片在中点附近某位置），现有两个电流表的示数相同，则下列判断正确的是（　　）。①A1与A2示数相同，R1＜R2②A1与A3示数相同，R1＝R2③A2与A4示数相同，R2＞R3④A3与A4示数相同，R2＝R3A．①和② B．②和③ C．③和④ D．①和④9．在图所示的电路中，电源电压保持不变，开关S从断开到闭合，先后两次电流表A的示数之比为2：3．若将电阻R1、R2串联在电路中，则R1、R2两端的电压之比为（　　）。A．2：1 B．1：2 C．2：3 D．3：210.如图所示的电路中，电源电压保持不变。在电路中并联一个电压表，当滑动变阻器R1的滑片P从a端移至c端，电压表的示数从零变为6伏，则下列判断正确的是（　　）。A．电压表并联在R1两端，滑片P位于中点b时电压表的示数为3伏 B．电压表并联在R1两端，滑片P位于中点b时电压表的示数大于3伏 C．电压表并联在R1两端，滑片P位于中点b时电压表的示数小于3伏 D．电压表并联在R2两端，滑片P位于中点b时电压表的示数为3伏二、填空题（每空2分，共40分）11.为测量未知电阻Rx的阻值，小明设计如图所示电路，电源电压保持不变，滑动变阻器的最大阻值为10Ω。闭合开关S，当滑动变阻器的滑片P移到b端时，电流表的示数为0.6A，此时电阻Rx两端的电压为　 　V；当滑动变阻器的滑片P移到a端时，电流表的示数为0.9A．则电源电压为  　V，电阻Rx的电阻值为　   　Ω。12.在如图所示的电路中，电阻R1＝10Ω，R2＝20Ω，电源电压保持不变，当开关S1、S3断开，S2闭合时，电流表的示数为0.4A，电源电压为　   　V；当开关S1、S3闭合，S2断开时，电流表的示数为　   　A。13.某校物理兴趣小组设计了一种“电子秤”，实际上是压力测量仪，用它来称量物体的重力，其原理结构如图所示。图中A为金属片，B为金属板，R1＝24Ω，R2是最大值为72Ω的滑动变阻器，电源电压为12V不变。则图中重力表应该用　   　（电流表/电压表）；当称量物体重力达到最大值时，R1与R2是　   　联，此时R2两端的电压为　   　V。14.电源电压恒定，R1＝3Ω，R2＝6Ω，当开关S3闭合，S1、S2都断开时，电流表的示数为0.5A，则电源电压是　   　V；当开关S3断开，S1、S2都闭合时，电流表的示数是　   　A。15.两电阻R1＝4Ω，R2＝16Ω，把它们串联接在电源电压为12V的电路两端，串联电路的总电阻是　   　Ω，电路中的电流是　   　A。16.在用伏安法测量电阻的实验中，电流表、电压表的示数如图所示，则被测电阻的阻值是  Ω。欧姆定律告诉我们，电路中的　   　是怎样决定于电压和电阻的。17.如图（a）所示的电路中，电源电压保持不变。电阻R1＝10欧、R2＝30欧，当开关S闭合时，电流表A1示数与A2示数之比为　   　，现用电阻R替换R1和R2，如图（b）所示，应使电流表A的示数与图（a）中的电流表　   　示数相等，此运用的科学研究方法是　   　。18.如图所示的电路中，电源电压为4.5伏。当电键S闭合时，电压表的示数为1.5伏，则此时灯L1与L2的灯丝电阻之比为　   　；已知两灯丝的材料和长度相同，则灯　   　的灯丝更粗一些。若将两灯并联在同一电路中，L1与L2的两端电压之比为　   　。三、实验题（16分）19．（8分）同学们进行探究“电流与电压、电阻的关系”实验。（1）晓彤连接成实验电路如图甲所示，实验电路上有一根导线连接错了，请在接错的线上打“×”；另画一根导线，使电路连接正确。（2）改正电路后，晓彤和小雪进行探究“电流与电压的关系”实验，获得的实验数据如表一所示。根据表一中的数据，得出的结论是　   　。表一：电阻R1＝5Ω实验次数电压U/V电流I/A11.00.222.00.433.00.6表二：实验次数电压U/V电流I/A电阻R/Ω42.00.201053.00.1520（3）在此基础上，晓彤和小雪又分别换用10Ω、20Ω定值电阻继续实验，探究“电流与电阻的关系”。①如果不改接图甲中的导线，对实验的影响是　   　（具体说明是什么影响）。②晓彤和小雪用正确的电路进行实验，又获得如表二所示的实验数据。不再继续实验，利用表一、表二中的实验数据及（2）中的实验结论，请你简述得出实验结论的过程　   　。③实验后，在展示、交流环节，晓彤和小雪没有展示他们的实验数据，而是利用做出的图象（如图乙所示）说明实验结论，但没有得到同学们的认可。请你简述同学们的理由　   　。20．（8分）在“伏安法测量电阻”的实验中，请回答：表一实验次数R两端电压U/V通过R电流I/A150.22100.43120.5（1）上面所连的甲图有一条导线连错，请在错误的导线上画“ד，同时补画出正确的连线。（2）电路改正后，闭合开关，通过调节滑动变阻器的滑片收集到如表一的实验数据，则被测电阻R的电阻值约为　   　Ω。（3）电路改正后，小明把图中的电阻R更换成小灯泡，研究小灯泡电阻，实验中能说明灯丝温度发生了变化的现象是　   　。实验中小明收集、计算的数据如表二，小明只依据表中数据本身呈现出的特点就得出了灯丝电阻的不同不是误差引起的，请你从两个不同角度说出小明这样认为的理由　   　。表二实验次数灯泡两端电压U/V通过灯泡电流I/A灯丝电阻R/Ω10.50.222.321.00.254.031.50.285.442.00.306.752.50.327.8四、计算题（14分）21．（8分）如图所示的电路，电源电压U保持不变，R1和R2为定值电阻，R3为滑动变阻器。闭合开关S，断开开关S1，并将开关S2置于a，R3的滑片P置于最右端，此时电压表V1示数为8V，电流表A示数为0.4A，调节滑片P至最左端，发现电压表V1示数为2V，电流表A示数为0.1A，然后保持滑片P位置不变，再闭合开关S1，并将开关S2调至b，此时电流表A的示数为0.08A．求：（1）电源电压和R1阻值；（2）R3和R2的阻值。 22．（6分）在如图所示的电路中，电阻R1的阻值为10Ω．闭合开关S，电流表A1的示数为0.3A，电流表A的示数为0.5A．求：（1）电源电压；（2）电阻R2的阻值。
