高中物理高考 2022年高考物理一轮复习（新高考版2(粤冀渝湘)适用） 第9章 实验十 测定电源的电动势和内阻课件PPT

这是一份高中物理高考 2022年高考物理一轮复习（新高考版2(粤冀渝湘)适用） 第9章 实验十 测定电源的电动势和内阻课件PPT，共54页。PPT课件主要包含了目标要求，内容索引，滑动变阻器，实验数据处理，电源电动势E，内阻r，答案见解析图a，答案见解析图c，图10，答案见解析等内容，欢迎下载使用。

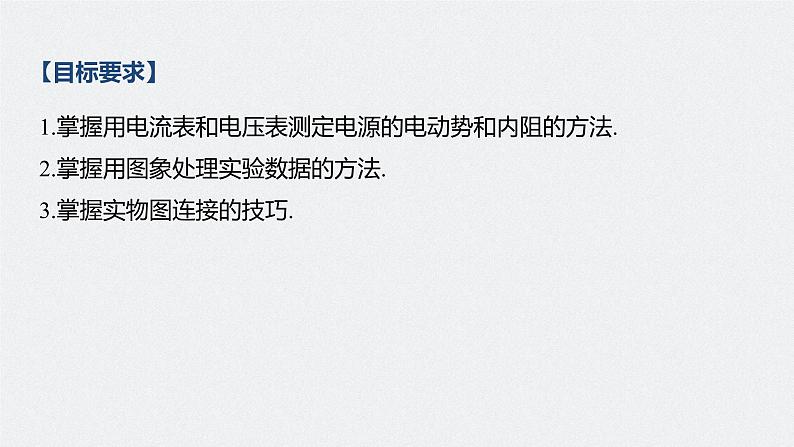

1.掌握用电流表和电压表测定电源的电动势和内阻的方法.2.掌握用图象处理实验数据的方法.3.掌握实物图连接的技巧.

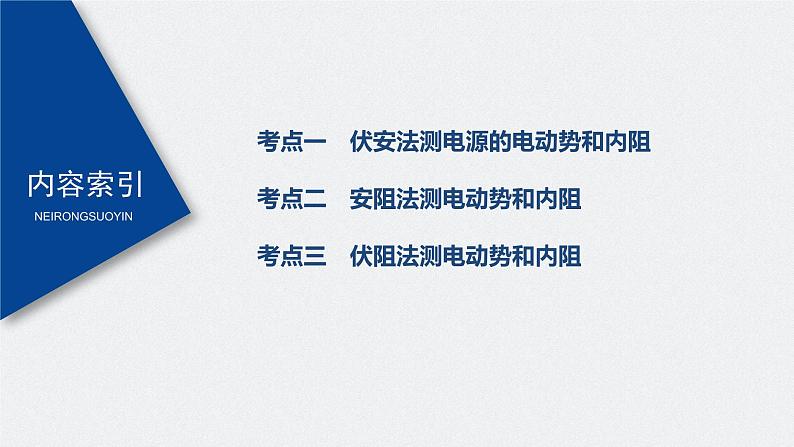

NEIRONGSUOYIN
考点二　安阻法测电动势和内阻
考点三　伏阻法测电动势和内阻

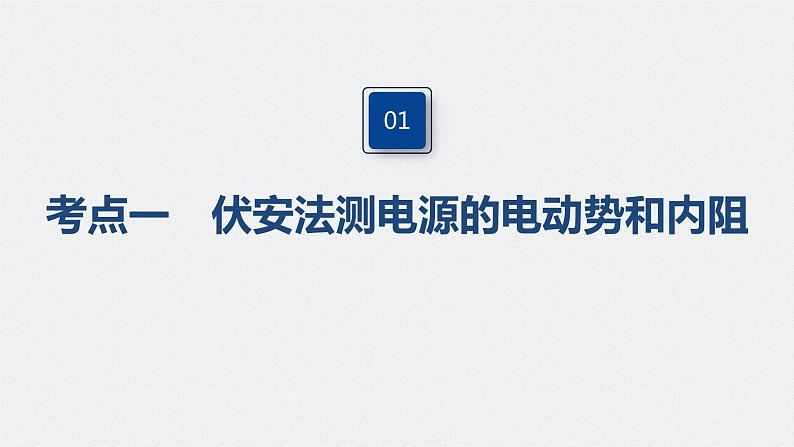

考点一　伏安法测电源的电动势和内阻

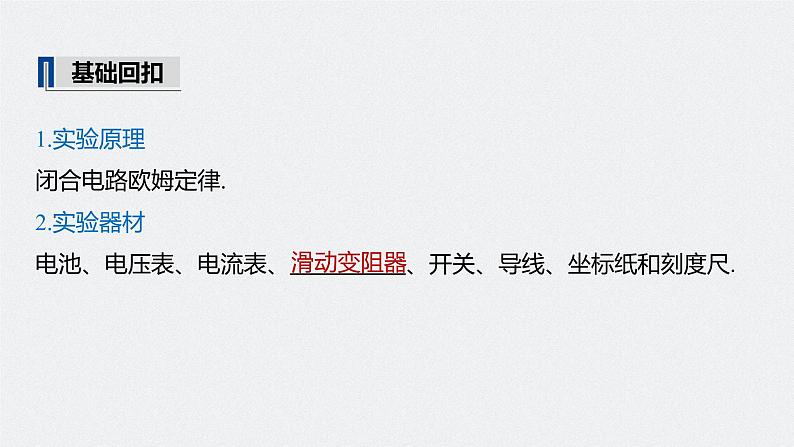

1.实验原理闭合电路欧姆定律.2.实验器材电池、电压表、电流表、　　　　　、开关、导线、坐标纸和刻度尺.

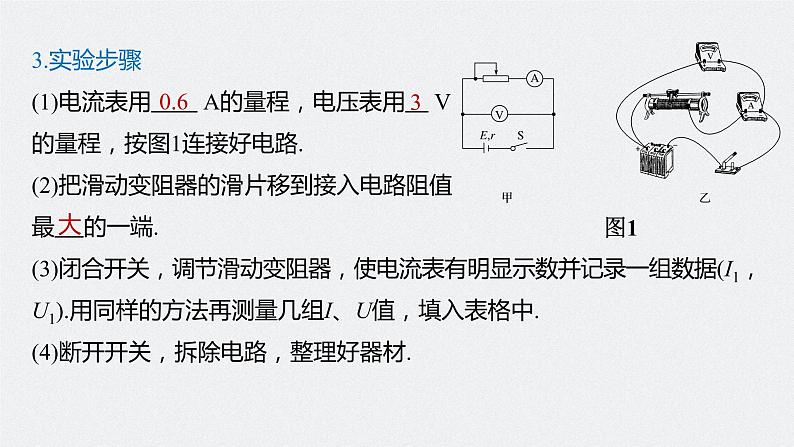

3.实验步骤(1)电流表用 A的量程，电压表用 V的量程，按图1连接好电路.(2)把滑动变阻器的滑片移到接入电路阻值最 的一端.(3)闭合开关，调节滑动变阻器，使电流表有明显示数并记录一组数据(I1，U1).用同样的方法再测量几组I、U值，填入表格中.(4)断开开关，拆除电路，整理好器材.

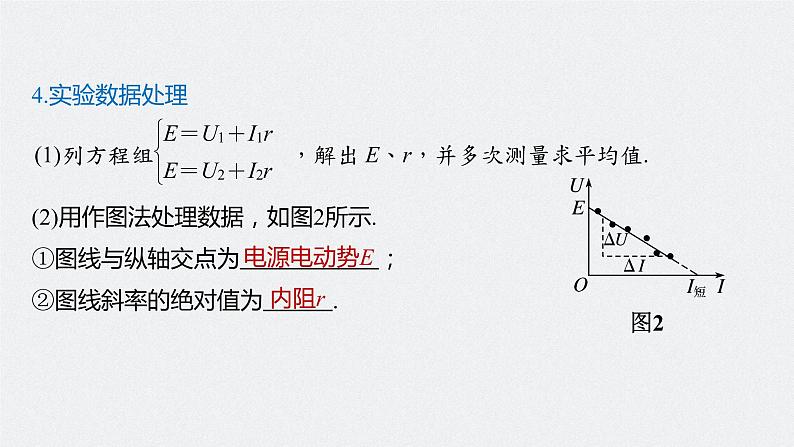

(2)用作图法处理数据，如图2所示.①图线与纵轴交点为　　　　　　；②图线斜率的绝对值为　　　.

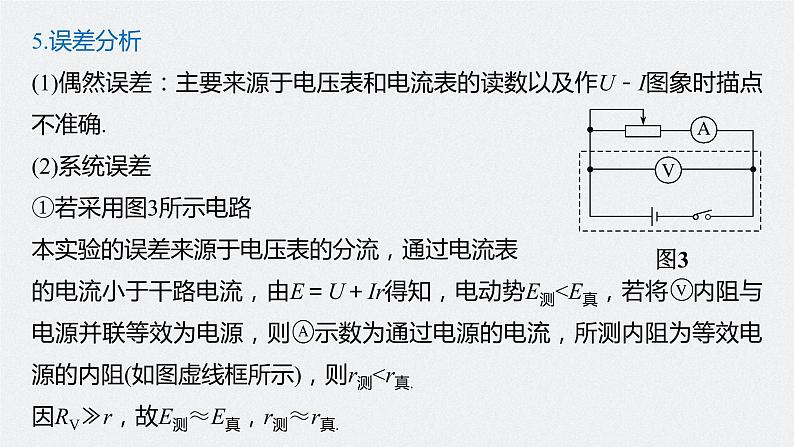

5.误差分析(1)偶然误差：主要来源于电压表和电流表的读数以及作U－I图象时描点不准确.(2)系统误差①若采用图3所示电路本实验的误差来源于电压表的分流，通过电流表的电流小于干路电流，由E＝U＋Ir得知，电动势E测
