初中物理沪科版九年级全册第四节 科学探究：串联和并联电路的电流第一课时当堂达标检测题

这是一份初中物理沪科版九年级全册第四节 科学探究：串联和并联电路的电流第一课时当堂达标检测题，共4页。试卷主要包含了填空题，选择题，作图题等内容，欢迎下载使用。

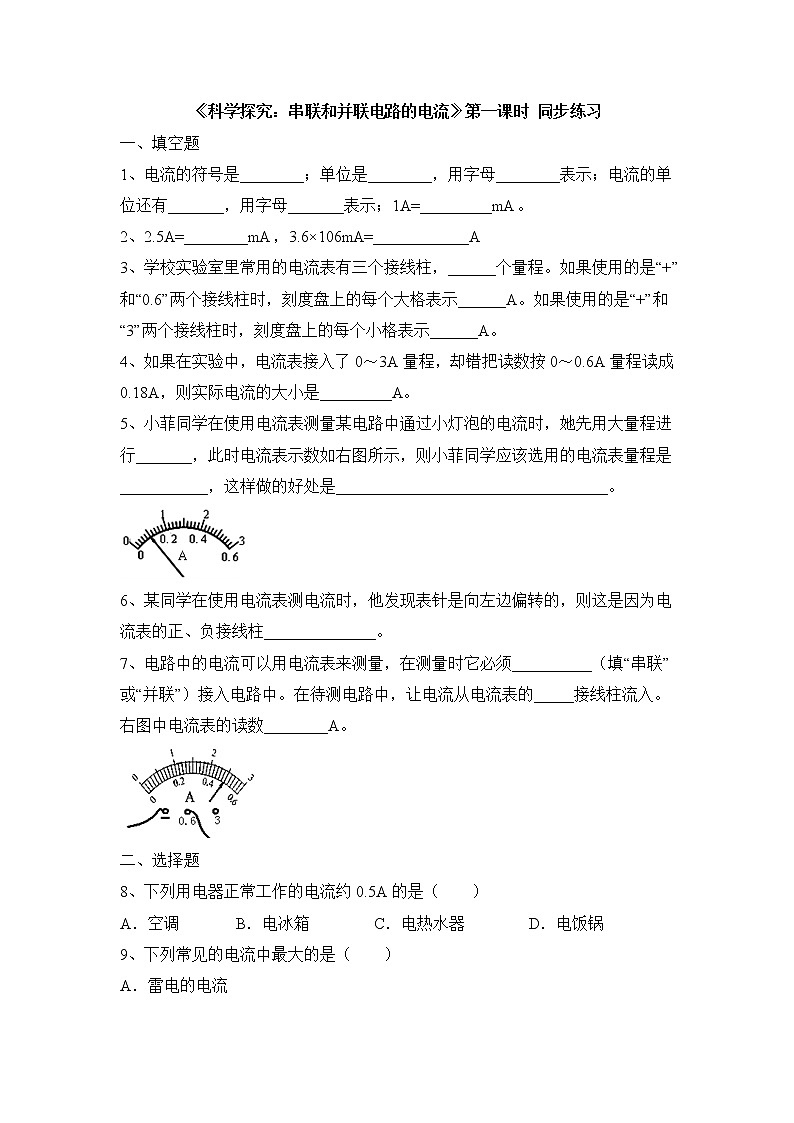

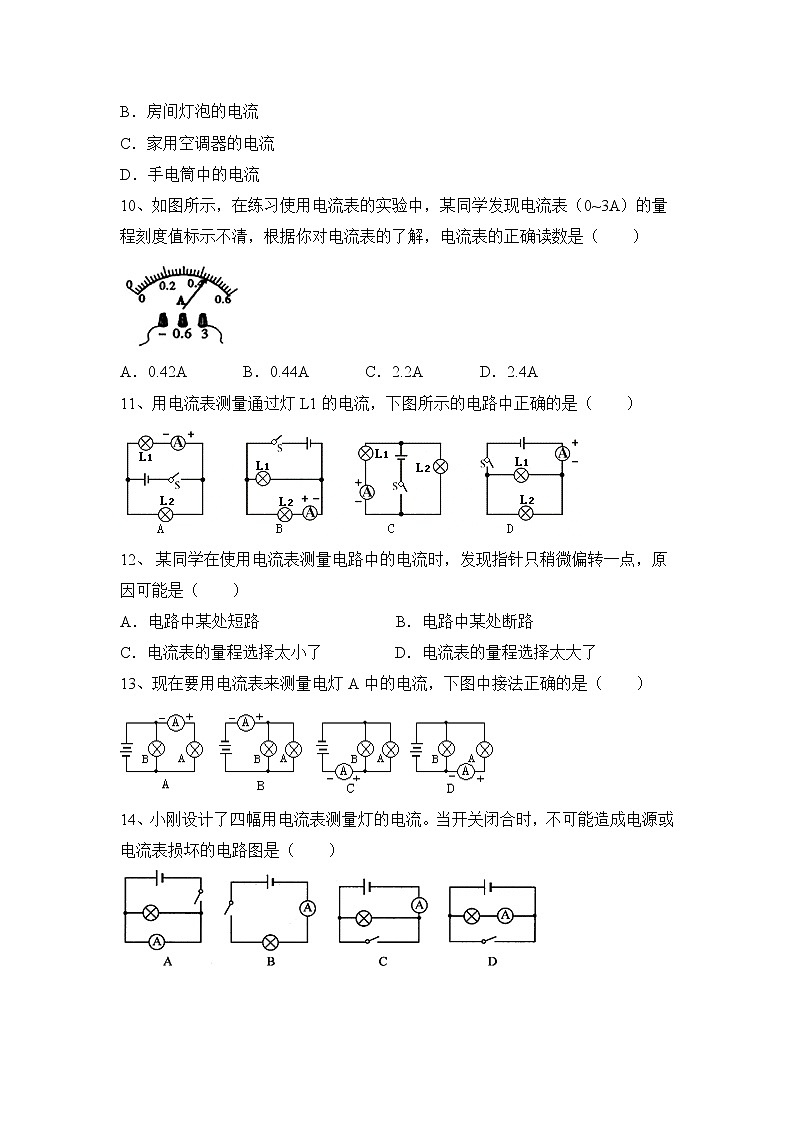

《科学探究：串联和并联电路的电流》第一课时 同步练习一、填空题1、电流的符号是________；单位是________，用字母________表示；电流的单位还有_______，用字母_______表示；1A=_________mA。2、2.5A=________mA，3.6×106mA=____________A3、学校实验室里常用的电流表有三个接线柱，______个量程。如果使用的是“+”和“0.6”两个接线柱时，刻度盘上的每个大格表示______A。如果使用的是“+”和“3”两个接线柱时，刻度盘上的每个小格表示______A。4、如果在实验中，电流表接入了0～3A量程，却错把读数按0～0.6A量程读成0.18A，则实际电流的大小是_________A。5、小菲同学在使用电流表测量某电路中通过小灯泡的电流时，她先用大量程进行_______，此时电流表示数如右图所示，则小菲同学应该选用的电流表量程是___________，这样做的好处是__________________________________。6、某同学在使用电流表测电流时，他发现表针是向左边偏转的，则这是因为电流表的正、负接线柱______________。7、电路中的电流可以用电流表来测量，在测量时它必须__________（填“串联”或“并联”）接入电路中。在待测电路中，让电流从电流表的_____接线柱流入。右图中电流表的读数________A。二、选择题8、下列用电器正常工作的电流约0.5A的是（    ）A．空调       B．电冰箱        C．电热水器        D．电饭锅9、下列常见的电流中最大的是（    ）A．雷电的电流      B．房间灯泡的电流C．家用空调器的电流    D．手电筒中的电流10、如图所示，在练习使用电流表的实验中，某同学发现电流表（0~3A）的量程刻度值标示不清，根据你对电流表的了解，电流表的正确读数是（    ）A．0.42A       B．0.44A       C．2.2A       D．2.4A11、用电流表测量通过灯L1的电流，下图所示的电路中正确的是（    ）12、 某同学在使用电流表测量电路中的电流时，发现指针只稍微偏转一点，原因可能是（    ）A．电路中某处短路                 B．电路中某处断路C．电流表的量程选择太小了         D．电流表的量程选择太大了13、现在要用电流表来测量电灯A中的电流，下图中接法正确的是（    ）14、小刚设计了四幅用电流表测量灯的电流。当开关闭合时，不可能造成电源或电流表损坏的电路图是（    ） 三、作图题15、用笔划线表示导线，完成电路连接。要求：两个灯泡并联，开关S作总开关，开关Sˊ只控制灯L1，电流表只测量灯L2中的电流。（连接电路时，导线不许交叉）16、在图中用笔画线代替导线，把灯L1、L2组成并联电路，要求开关S能同时控制灯L1和灯L2，用电流表测通过L2的电流。17、在“用电流表测电流”的实验中，小明同学连接的电路如图所示。（1）闭合开关，观察到灯泡L1___________，灯泡L2___________（选填：“发光”或“不发光”）；（2）针对上述现象，该电路存在的问题是________________________________；（3）请在原图上只改动一根导线，使两只电流表能分别测出干路和各支路的电流（要求：在需改动的导线上画“×”，用笔画线代替导线将改动后的导线连接正确，导线不许交叉）。           参考答案一、填空题1、I；安培；A；毫安；mA；10002、2.5×103；3.6×1033、两；0.2；0.14、0.95、试触；0-0.6A；读数更为准确6、接反了7、串联；正；0.5二、选择题8、B9、A10、C11、C12、D13、D14、B三、作图题15、如图所示16、略17、（1）不发光，发光；（2）L1被短路；（3）如图1所示。
