物理九年级全册第四节 科学探究：串联和并联电路的电流第一课时练习题

这是一份物理九年级全册第四节 科学探究：串联和并联电路的电流第一课时练习题，共5页。试卷主要包含了电流表的正确连接，实验用的小灯泡的电流约为0等内容，欢迎下载使用。

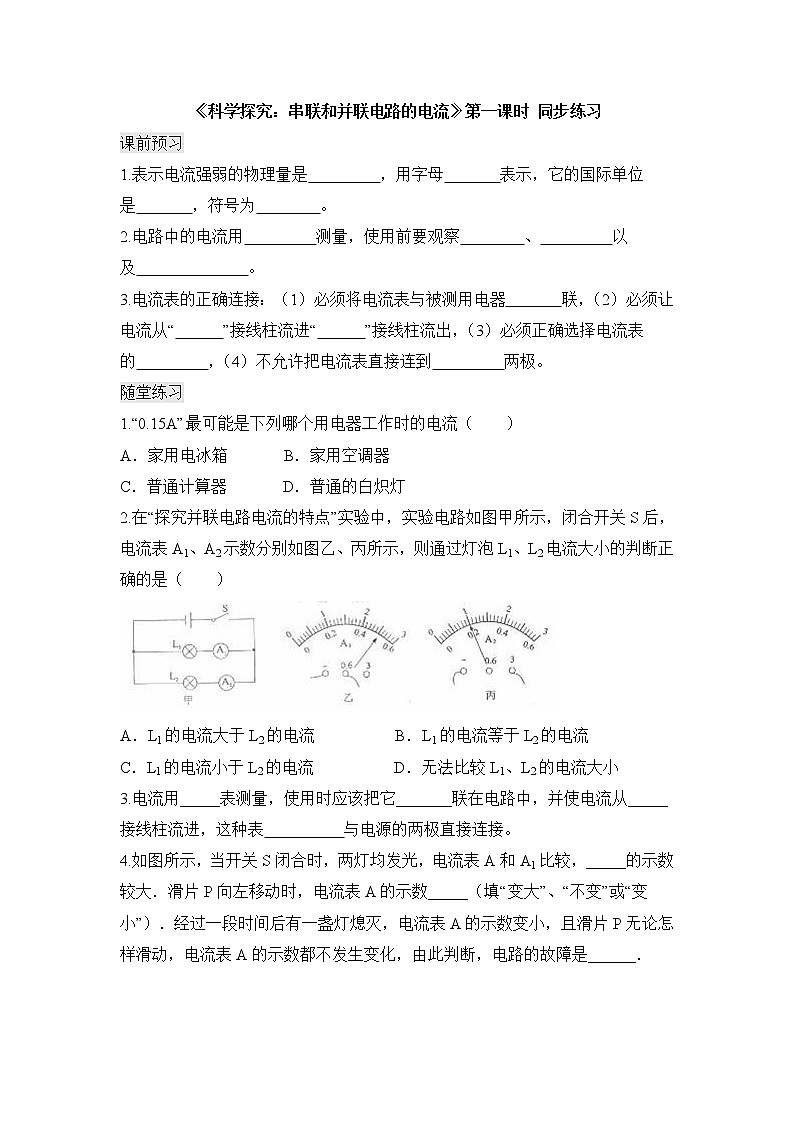

《科学探究：串联和并联电路的电流》第一课时 同步练习课前预习1.表示电流强弱的物理量是         ，用字母       表示，它的国际单位是       ，符号为        。2.电路中的电流用         测量，使用前要观察        、         以及              。3.电流表的正确连接：（1）必须将电流表与被测用电器       联，（2）必须让电流从“      ”接线柱流进“      ”接线柱流出，（3）必须正确选择电流表的         ，（4）不允许把电流表直接连到         两极。随堂练习1.“0.15A”最可能是下列哪个用电器工作时的电流（    ）A．家用电冰箱       B．家用空调器C．普通计算器       D．普通的白炽灯2.在“探究并联电路电流的特点”实验中，实验电路如图甲所示，闭合开关S后，电流表A1、A2示数分别如图乙、丙所示，则通过灯泡L1、L2电流大小的判断正确的是（    ）A．L1的电流大于L2的电流          B．L1的电流等于L2的电流C．L1的电流小于L2的电流          D．无法比较L1、L2的电流大小3.电流用_____表测量，使用时应该把它_______联在电路中，并使电流从_____接线柱流进，这种表          与电源的两极直接连接。4.如图所示，当开关S闭合时，两灯均发光，电流表A和A1比较，_____的示数较大．滑片P向左移动时，电流表A的示数_____（填“变大”、“不变”或“变小”）．经过一段时间后有一盏灯熄灭，电流表A的示数变小，且滑片P无论怎样滑动，电流表A的示数都不发生变化，由此判断，电路的故障是______．达标练习6.(1)实验用的小灯泡的电流约为0.2A，等于        mA．(2)半导体收音机电源的电流约为50 mA，等于       A．(3)家用电冰箱的电流约1A，等于       μA．7.如图是测量通过小灯泡的电流的四个电路图，其中接法正确的是（    ） 8.在使用电源时绝对不允许用导线把电源的正、负两极直接连接起来，这是因为（    ）A．电流太大，会损坏电源B．电流太大，会损坏用电器C．电流太小，用电器不能工作D．电流太大，会损坏电源和用电器9.一位同学在使用电流表测较小电流时，应该使用“—”和“0.6”两个接线柱，但错误地使用了“—”和“3”两个接线柱接入了电路，其他操作正确，这样会出现（    ）A．指针不动B．指针反向偏转C．指针摆动偏小D．指针摆动太大，电流表可能被烧坏10.下列各图所示是小刚同学在探究电流特点的实验中曾经接过的电路，其中正确的电路是（    ）11.如图所示是小明连接电流表时存在的问题，请在下面横线上分别写出造成其现象的原因．甲图的问题：______________；乙图的问题：___________________． 12.请你帮助林铃用铅笔线代替导线，将图中的两灯连成串联电路，用电流表测量电路中的电流，在虚线框中画出对应的电路图。13.张华同学连接了如图所示的电路来测量电路中的电流．仔细观察一下他连接的电路是否正确？___________________________，（用文字描述原因）．若不正确，要求只改动一根导线改成正确电路． 14.粗心的马虎同学在连接电路时，电路里少连了一根导线，如图所示，请用笔画线代替导线补上，补上后要求：灯泡L1、L2都能发光，且电流表只测量通过灯泡L1的电流，开关也只控制L1的通断．15.王刚在做一电学实验时，闭合开关后，发现电流表的指针偏转如图所示，产生这一现象的原因及纠正方法是             。
参考答案随堂练习     1.D  2.A    3.电流  串  正  不能   4.电流表A  变大  灯泡L1断路  达标练习     6.(1)200   (2)0.05   (3)1067.C   8.A   9.C  10.D    11.（1）电流表的正、负接线柱接反了 （2）电流表的量程接大了   12.略  13.不正确，原因是电流表不经用电器直接接在电源两极  修改电路如图所示14.如图所示15.电流表的正、负接线柱接反了，把接反的导线调过来 。
