沪科版九年级全册第四节 科学探究：串联和并联电路的电流第一课时同步测试题

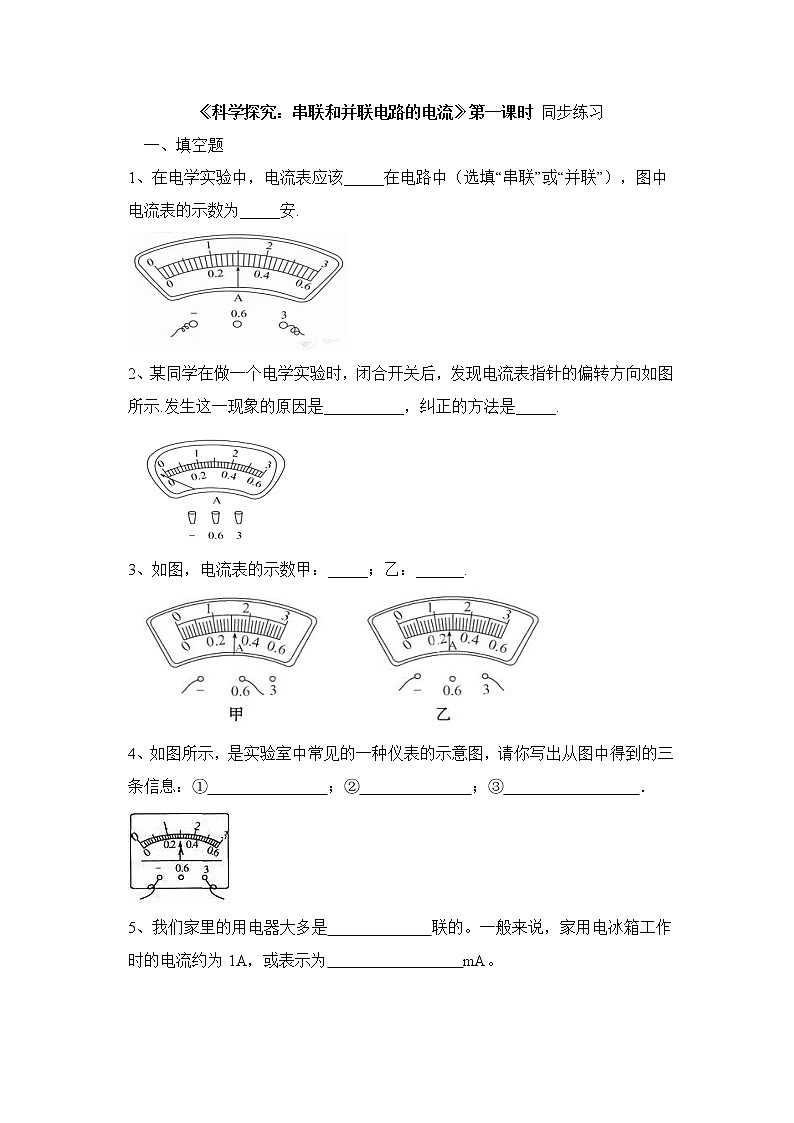

《科学探究：串联和并联电路的电流》第一课时 同步练习

一、填空题

1、在电学实验中，电流表应该_____在电路中（选填“串联”或“并联”），图中电流表的示数为_____安.

2、某同学在做一个电学实验时，闭合开关后，发现电流表指针的偏转方向如图所示.发生这一现象的原因是__________，纠正的方法是_____.

3、如图，电流表的示数甲：_____；乙：______.

4、如图所示，是实验室中常见的一种仪表的示意图，请你写出从图中得到的三条信息：①               ；②              ；③                 ．

5、我们家里的用电器大多是             联的。一般来说，家用电冰箱工作时的电流约为1A，或表示为                 mA。

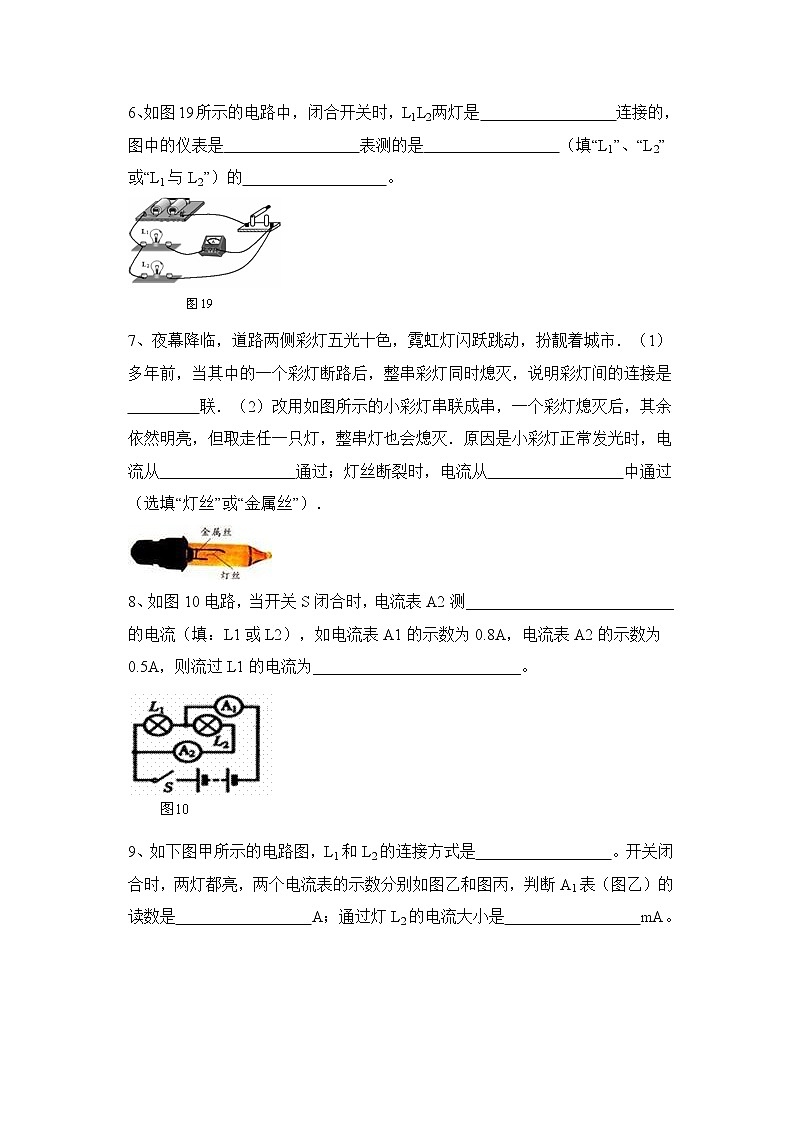

6、如图19所示的电路中，闭合开关时，L1L2两灯是                 连接的，图中的仪表是                 表测的是                 （填“L1”、“L2”或“L1与L2”）的                  。

7、夜幕降临，道路两侧彩灯五光十色，霓虹灯闪跃跳动，扮靓着城市．（1）多年前，当其中的一个彩灯断路后，整串彩灯同时熄灭，说明彩灯间的连接是

         联．（2）改用如图所示的小彩灯串联成串，一个彩灯熄灭后，其余依然明亮，但取走任一只灯，整串灯也会熄灭．原因是小彩灯正常发光时，电流从                 通过；灯丝断裂时，电流从                 中通过（选填“灯丝”或“金属丝”）．

8、如图10电路，当开关S闭合时，电流表A2测__________________________的电流（填：L1或L2），如电流表A1的示数为0.8A，电流表A2的示数为0.5A，则流过L1的电流为__________________________。

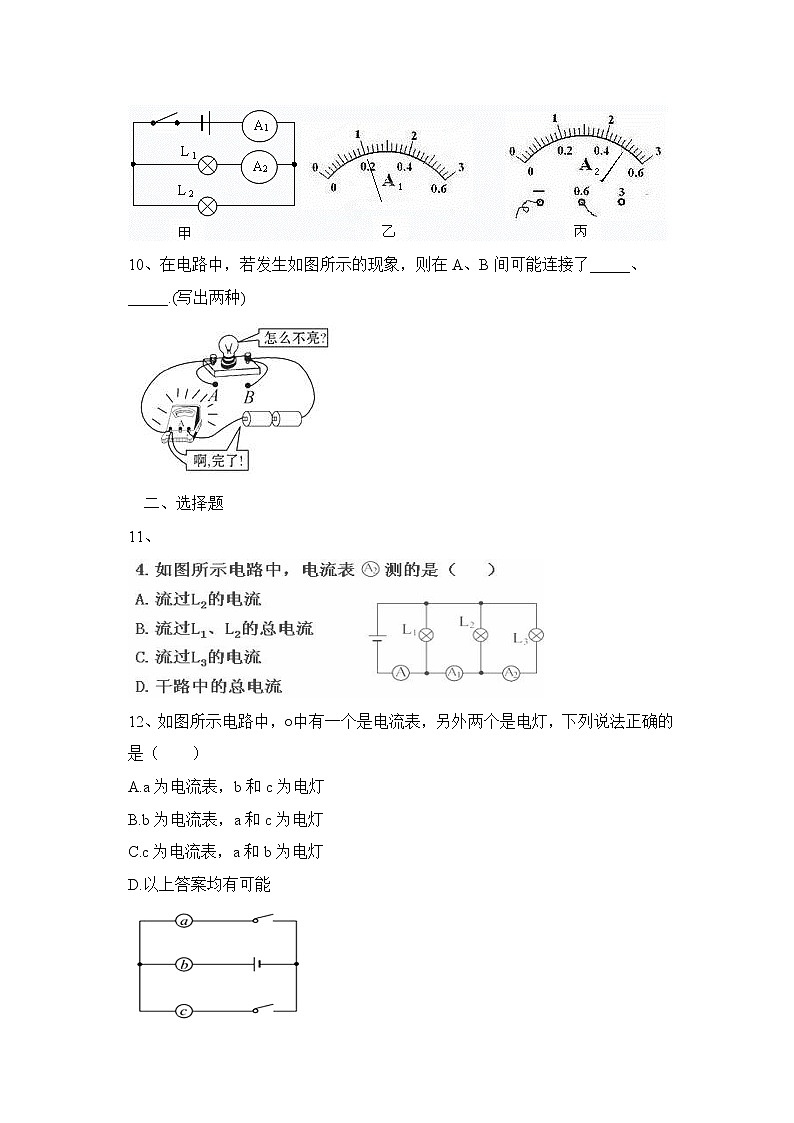

9、如下图甲所示的电路图，L1和L2的连接方式是                 。开关闭合时，两灯都亮，两个电流表的示数分别如图乙和图丙，判断A1表（图乙）的读数是                 A；通过灯L2的电流大小是                 mA。

10、在电路中，若发生如图所示的现象，则在A、B间可能连接了_____、_____.(写出两种)

二、选择题

11、

12、如图所示电路中，○中有一个是电流表，另外两个是电灯，下列说法正确的是（    ）

A.a为电流表，b和c为电灯

B.b为电流表，a和c为电灯

C.c为电流表，a和b为电灯

D.以上答案均有可能

13、丹丹在实验室连接了四个实物电路，如图所示，其中电流表的接法正确的是（    ）

14、下列用电器中，工作电流为0.1 mA的可能是（    ）

A.半导体收音机

B.普通照明灯

C.家用电冰箱

D.液晶显示的电子计算器

15、要用一只电流表测量通过灯泡L1的电流，一位同学设计了如图D11-3四个电路图，你认为正确的是（    ）

16、下面关于电流表和电压表的使用规则的各种说法中，错误的是（    ）

A．使用前都要检查指针是否对准零刻度线

B．测量前要估计测量值的范围，以选定量程

C．接入电路时，都要使电流从表的正接线柱流进，从表的负接线柱流出

D．接入电路时，都要严禁将表的两个接线柱直接连到电源两极上

17、图为常见的家用电器，关于它们正常工作时的电流，下列说法中合理的（   ）

18、如图的电路中，电流表测量的是（    ）

A．通过灯L1的电流                B．通过灯L2的电流

C．通过灯L1和灯L2的电流之和     D．电源供给电路的总电流

19、下列用电器正常工作时的电流接近4A的是（    ）

20、如图所示电路中，关于电流表下列说法中正确的是（    ）

A.当只闭合S1时，灯L1亮，电流表测L2中的电流

B.当只闭合S3时，灯L2亮，灯L1也亮，电流表未被接入电路中

C.当只闭合S1和S2时，灯L2亮，L1不亮，电流表测L2中的电流

D.当S1 S2 S3都闭合时，灯L1、L2全亮，电流表测L2中的电流

三、实验,探究题

21、甲、乙、丙三位同学在做“用电流表测电流”的分组实验中，闭合开关前，他们的电流表指针均指在零刻度处，当闭合开关试触时，发现电流表指针摆动分别出现了如图15甲、乙、丙所示的三种情况。请分析他们在电流表的使用上分别存在什么问题，并写在下面的横线上：

甲同学的问题：_____________________________________________；

乙同学的问题：_____________________________________________；

丙同学的问题：_____________________________________________。

22、在用电流表测电流的实验中：

（1）连接电路时，开关应          ，电流表应先用          量程试触；

（2）若某同学连接的电路如图11甲所示，则电流表测的是灯         的电流。合上开关后，如果电流表的示数如图乙所示，则通过该灯的电流是     mA；

（3）只需改动一根导线就可测得总电流，请在图中用“×”号指出需改动的导线，并在原图中画出正确的电路连线

（4）若合上开关后，灯均亮，电流表指针不发生偏转，那么原因可能是（    ）

A．电流表内部开路            B．开关处接触不良

C．电流表被短路              D．电源供电不足

四、作图题

23、如图所示为一实物电路，请在方框内画出对应的电路图.

24、根据左下图所示的电路图，用笔划线代替导线，将右下图所示的实物图连接起来。(要求：导线不能交叉。)

25、在图11所示的电路中，有一根导线尚未连接，请用笔线代替导线补上。补上后要求：当电键S闭合时，灯L1 L2都发光，且电流表的示数不变。

26、用笔划线表示导线，完成电路连接（图8）。要求：两个灯泡并联，开关S作总开关，开关S1只控制灯L1，电流表只测量灯L2中的电流。（连接电路时，导线不许交叉

27、如图18是小红同学连接的实物电路。请你在右边的方框内画出相应的电路图。

28、根据左边电路图，连接右边实物图，已知通过L1L2的电流都约为0.2A左右。

参考答案

一、填空题

1、根据电流表的使用规则，电流表应该串联在电路中使用；读数时，应先看清电流表的量程和分度值再读数.

答案：串联    1.5

2、此题考查电流表的正确连接.本题用观察比较法解答，从表盘上可以看出，电流表的指针向“0”刻度线的左方偏转，发生了指针反向偏转的现象，这是由于电流不是从电流表的正接线柱流入电流表，即电流表的正、负接线柱接反了，只要把电流表的正、负接线柱上的导线调换一下就可以使指针向右偏转.

答案：电流表的正、负接线柱接反了把接在电流表正、负接线柱上的导线调换

3、电流表的正确读数方法是：先看量程，后看指针.从图甲知接线柱接在“0.6”,所以量程为0.6A.则每一小格表示0.02A,读数为0.32A.乙图接线柱接在“3”，所以量程为3A，每一小格表示0.1A.则读数为1.4A.

答案：0.32A    1.4A

4、答：通过表盘上的“A”标志可知，这是一个电流表；

电流表选择的量程是0～3A；

电流表使用的分度值为0.1A，电流表的示数为1.5A．

5、并    1000

6、并联    电流表    L1    电流

7、串    灯丝    金属丝

8、L2    0.3

9、L1和L2是并联；A1表的读数是1A；灯L2的电流大小是500mA。

10、如果将电流表直接接到电源的两极上会引起短路.

答案：电流表    闭合的开关（导线）

二、选择题

11、

12、B.如果“a为电流表，b和c为电灯”，或“c为电流表，a和b为电灯”，都会出现电流表跟灯泡并联的情况，不符合电流表的使用规则；当“b为电流表，a和c为电灯”时，电流表串联在干路上，符合电流表的使用规则.

13、D.A选项中电流表的正负接线柱接反了，A错；B选项中电流表直接接在电源两端，会烧毁电流表或电源，B错；C选项中导线直接接在电源两端，会烧毁电源，C错；D选项中电流表接法正确.

14、D.熟悉常用电器正常工作时的电流大约是多少，是生活中的常识，工作电流为0.1 mA，电流较小，是电子计算器的工作电流.故选D.

15、C；

16、D；

17、D；

18、B；

19、D；

20、B；

三、实验,探究题

21、

(1)电流表的正负接线柱接反了

(2)电流表的量程选大了

(3)电流表的量程选小了

22、

（1）断开，0～3A

（2）L2，460

（3）见下图

（4）C

四、作图题

23、从电流方向看，电流从电源的正极到灯L1的左端，出现分支，一部分流经L1，一部分流经L2，所以L1、L2是并联；电流表和开关在干路.

答案：

24、如图所示

或

25、略 。

26、

27、略

28、略
