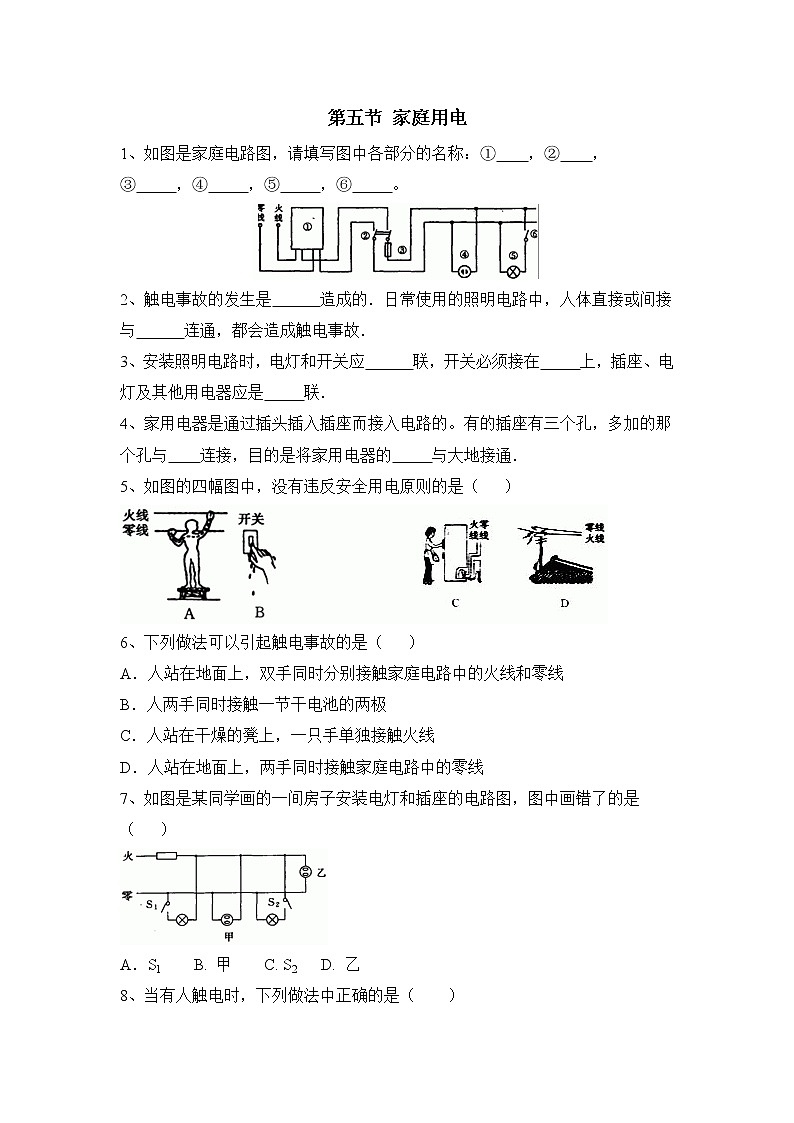

第五节 家庭用电1、如图是家庭电路图，请填写图中各部分的名称：①    ，②    ，③     ，④     ，⑤     ，⑥     。2、触电事故的发生是      造成的．日常使用的照明电路中，人体直接或间接与      连通，都会造成触电事故．3、安装照明电路时，电灯和开关应      联，开关必须接在     上，插座、电灯及其他用电器应是     联．4、家用电器是通过插头插入插座而接入电路的。有的插座有三个孔，多加的那个孔与    连接，目的是将家用电器的     与大地接通．5、如图的四幅图中，没有违反安全用电原则的是（   ）6、下列做法可以引起触电事故的是（   ）A．人站在地面上，双手同时分别接触家庭电路中的火线和零线B．人两手同时接触一节干电池的两极C．人站在干燥的凳上，一只手单独接触火线D．人站在地面上，两手同时接触家庭电路中的零线7、如图是某同学画的一间房子安装电灯和插座的电路图，图中画错了的是（   ）A．S1    B. 甲    C. S2   D. 乙8、当有人触电时，下列做法中正确的是（    ）A．立即用手将触电的人拉开B．立即用剪刀将电线剪断C．立即断开总开关切断电源D．立即打电话向有关部门反映险情9、（实验探究题）某同学家中的电灯不亮，电冰箱等用电器也不工作，但保险丝没有熔断，用测电笔测试所有导线接头及用电器时，测电笔氖管均发光，该同学断定故障是（    ）A．入户电源线火线某处断路B．入户电源线零线某处断路C．入户电源线某处火线与零线短路D．供电局停电10、（实验探究题）照明电路中的火线接在螺丝口灯座的中心金属片上，零线接在灯座的螺旋套上，把灯泡拧进灯座后闭合开关，电灯正常发光；断开开关，用测电笔测出灯口仍然带电，其原因是（    ）A．两根线都是火线   B. 开关接在火线上C．开关接在零线上   D. 以上原因都不对11、小明在家中自己动手装了一盏电灯，如图所示，用测电笔去检验时不会发生的是（    ）A．开灯后，测电笔接触A、B点时，氖管都发光B．开灯后，测电笔接触A,B点时，氖管都不发光C．熄灯后，测电笔接触A, B点时，氖管都发光 D．熄灯后，测电笔接触A,B点时，氖管都不发光12、（实验探究题）小明家买来的洗衣机上带的是三脚插头，由于家中没有三孔插座，于是他把三脚插头换成两脚插头插在两孔插座上，洗衣机照样工作，但这样做在     时，会造成触电事故．13、（读图型信息给予题）小明学完家庭用电知识后，安装了某房间的照明电路，如图所示．经检查发现有三处错误，它们是     ．（填写字母代号并说出错误原因）．14、（开放创新题）关于教室内的电灯、开关、插座之间的连接方式，下列说法正确的是（    ）A．用一个开关控制的两盏灯之间是串联的B．被不同开关控制的各盏灯之间是串联的C．开关与被控制的灯之间是并联的D．各盏灯与插座之间是并联的15、（实践应用题）图所示为家庭电路的示意图，请将电灯的两根引出线M、N正确接入电路中．             参考答案：1、①电能表②总开关③保险丝④插座⑤电灯⑥开关2、电流通过人体，火线3、串，火线，并4、大地，外壳5、C6、A7、A8、C9、B10、C11、BCD12、火线触到洗衣机外壳13.B应并联到火线、零线间，D应接在火线上，F灯口的中心金属片应接火线14、D15、如图
