高中物理高考 第6讲 伏阻法—2021年高考物理实验方法大全（原卷版）

这是一份高中物理高考 第6讲 伏阻法—2021年高考物理实验方法大全（原卷版），共7页。试卷主要包含了实验原理与方法，误差分析，7, k=4等内容，欢迎下载使用。

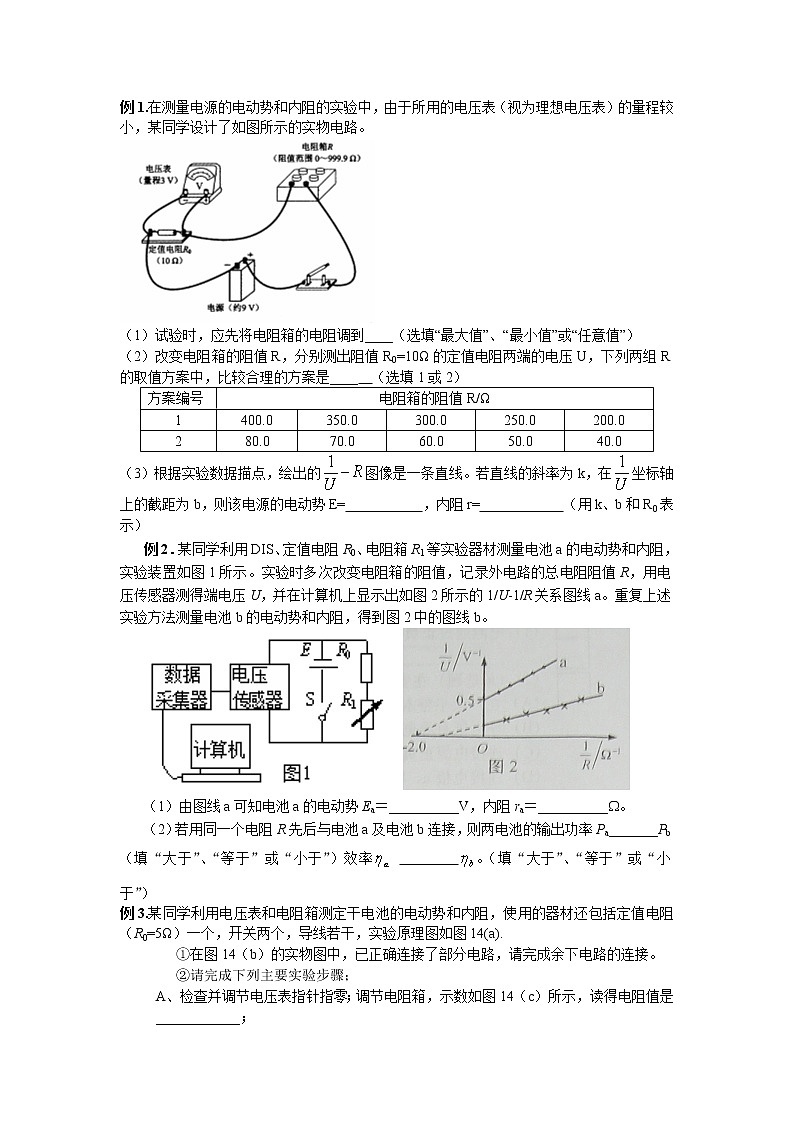

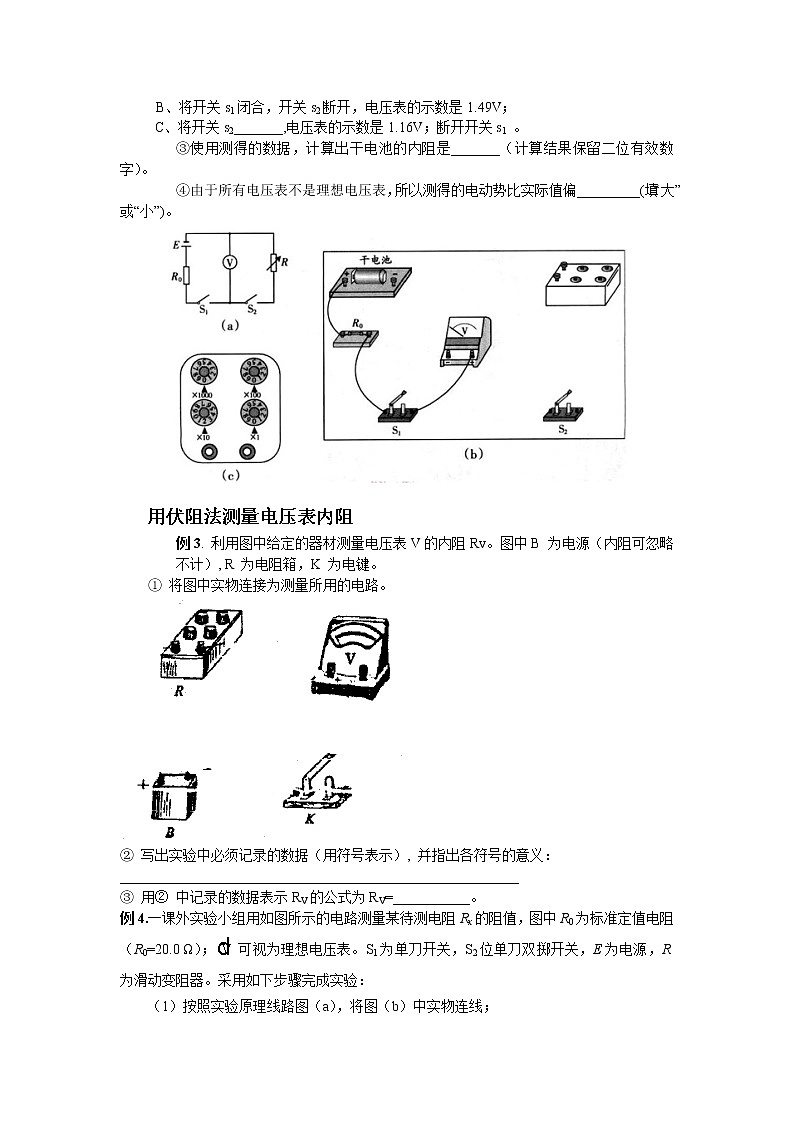

第6讲 伏阻法—高中物理实验方法（原卷版）江苏省特级教师 学科网特约金牌名师 戴儒京所谓“伏阻法”，就是用伏特表和电阻箱两个测量工具测量某一物理量，主要是测电源电动势和内阻。伏阻法测电源电动势和内阻1.实验原理与方法：在闭合电路中，根据全电路欧姆定律，有  ①，其中E表示电源的电动势，U表示电源的路端电压，I表示闭合电路中的电流，r表示电源的内阻。根据课程标准教科书，实验：测电源的电动势和内电阻可用三种方法：伏安法，安阻法，伏阻法，本讲谈伏阻法。 伏阻法 ①式可变为，或，改变电路的外电阻R，测出一系列的U值，作出图象。图象在轴上的截距的倒数即为电源电动势，直线的斜率与截距的倒数乘积即为电源的内阻。此方法叫伏阻法，用伏特表和电阻箱。2.误差分析伏阻法              图8借用一高考题的图象，如图8，图象的截距b=0.7, k=4.2。不考虑电流表的内阻，根据 , 得,所以,，，，。考虑电流表的内阻，根据,得, 所以, , 解得：, ，设,则，。可见，用伏阻法测电池的电动势和内阻，对电动势和内阻，测量值都小于真实值。但由于电压表的内阻很大，所以误差往往很小。 例1.在测量电源的电动势和内阻的实验中，由于所用的电压表（视为理想电压表）的量程较小，某同学设计了如图所示的实物电路。（1）试验时，应先将电阻箱的电阻调到____（选填“最大值”、“最小值”或“任意值”）（2）改变电阻箱的阻值R，分别测出阻值R0=10Ω的定值电阻两端的电压U，下列两组R的取值方案中，比较合理的方案是____  （选填1或2）方案编号电阻箱的阻值R/Ω1400.0350.0300.0250.0200.0280.070.060.050.040.0（3）根据实验数据描点，绘出的图像是一条直线。若直线的斜率为k，在坐标轴上的截距为b，则该电源的电动势E=           ，内阻r=            （用k、b和R0表示）例2．某同学利用DIS、定值电阻R0、电阻箱R1等实验器材测量电池a的电动势和内阻，实验装置如图1所示。实验时多次改变电阻箱的阻值，记录外电路的总电阻阻值R，用电压传感器测得端电压U，并在计算机上显示出如图2所示的1/U-1/R关系图线a。重复上述实验方法测量电池b的电动势和内阻，得到图2中的图线b。  （1）由图线a可知电池a的电动势Ea＝__________V，内阻ra＝__________。（2）若用同一个电阻R先后与电池a及电池b连接，则两电池的输出功率Pa_______Pb（填“大于”、“等于”或“小于”）效率         。（填“大于”、“等于”或“小于”）例3.某同学利用电压表和电阻箱测定干电池的电动势和内阻，使用的器材还包括定值电阻（R0=5Ω）一个，开关两个，导线若干，实验原理图如图14(a).        ①在图14（b）的实物图中，已正确连接了部分电路，请完成余下电路的连接。        ②请完成下列主要实验步骤；A、检查并调节电压表指针指零；调节电阻箱，示数如图14（c）所示，读得电阻值是____________；B、将开关s1闭合，开关s2断开，电压表的示数是1.49V；C、将开关s2_______,电压表的示数是1.16V；断开开关s1 。        ③使用测得的数据，计算出干电池的内阻是_______（计算结果保留二位有效数字）。        ④由于所有电压表不是理想电压表，所以测得的电动势比实际值偏_________(填“大”或“小”)。用伏阻法测量电压表内阻例3. 利用图中给定的器材测量电压表V的内阻Rv。图中B 为电源（内阻可忽略不计）, R 为电阻箱，K 为电键。① 将图中实物连接为测量所用的电路。② 写出实验中必须记录的数据（用符号表示）, 并指出各符号的意义：_________________________________________________________③ 用② 中记录的数据表示RV的公式为RV=___________。 例4.一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻（R0=20.0 Ω）；可视为理想电压表。S1为单刀开关，S2位单刀双掷开关，E为电源，R为滑动变阻器。采用如下步骤完成实验：（1）按照实验原理线路图（a），将图（b）中实物连线；（2）将滑动变阻器滑动端置于适当位置，闭合S1；（3）将开关S2掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；（4）待测电阻阻值的表达式Rx=_____________（用R0、U1、U2表示）；（5）重复步骤（3），得到如下数据： 12345U1/V0.250.300.360.400.44U2/V0.861.031.221.361.493.443.433.393.403.39（6）利用上述5次测量所得的平均值，求得Rx=__________Ω。（保留1位小数）新题速递1. 2019年高考全国2卷23题.（10分）某小组利用图（a）所示的电路，研究硅二极管在恒定电流条件下的正向电压U与温度t的关系，图中V1和V2为理想电压表；R为滑动变阻器，R0为定值电阻（阻值100 Ω）；S为开关，E为电源。实验中二极管置于控温炉内，控温炉内的温度t由温度计（图中未画出）测出。图（b）是该小组在恒定电流为50.0μA时得到的某硅二极管U-I关系曲线。回答下列问题：（1）实验中，为保证流过二极管的电流为50.0μA，应调节滑动变阻器R，使电压表V1的示数为U1=      mV；根据图（b）可知，当控温炉内的温度t升高时，硅二极管正向电阻     （填“变大”或“变小”），电压表V1示数     （填“增大”或“减小”），此时应将R的滑片向     （填“A”或“B”）端移动，以使V1示数仍为U1。（2）由图（b）可以看出U与t成线性关系，硅二极管可以作为测温传感器，该硅二极管的测温灵敏度为=     ×10-3V/℃（保留2位有效数字）。2.（2018年全国1卷）23.（10分）某实验小组利用如图（a）所示的电路探究在25℃~80℃范围内某热敏电阻的温度特性，所用器材有：置于温控室（图中虚线区域）中的热敏电阻RT，其标称值（25℃时的阻值）为900.0 Ω：电源E（6V，内阻可忽略）：电压表 （量程150 mV）：定值电阻R0（阻值20.0 Ω），滑动变阻器R1（最大阻值为1 000 Ω）：电阻箱R2（阻值范围0-999.9 Ω）：单刀开关S1，单刀双掷开关S2。实验时，先按图（a）连接好电路，再将温控室的温度t升至80.0℃，将S2与1端接通，闭合S1，调节R1的滑片位置，使电压表读数为某一值U0：保持R1的滑片位置不变，将R2置于最大值，将S2与2端接通，调节R2，使电压表读数仍为U0：断开S1，记下此时R2的读数，逐步降低温控室的温度t，得到相应温度下R2的阻值，直至温度降到25.0°C，实验得到的R2-t数据见下表。t/℃25.030.040.050.060.070.080.0R2/Ω900.0680.0500.0390.0320.0270.0240.0回答下列问题：（1）在闭合S1前，图（a）中R1的滑片应移动到    （填“a”或“b”）端；（2）在图（b）的坐标纸上补齐数据表中所给数据点，并做出R2-t曲线：（3）由图（b）可得到R1，在25℃-80°C范围内的温度特性，当t=44.0℃时，可得R1=    Ω；（4）将Rt握于手心，手心温度下R2的相应读数如图（c）所示，该读数为    Ω，则手心温度为      ℃。 3. 2018年全国3卷23题．（9分）一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻（R0=20.0 Ω）；可视为理想电压表。S1为单刀开关，S2位单刀双掷开关，E为电源，R为滑动变阻器。采用如下步骤完成实验：（1）按照实验原理线路图（a），将图（b）中实物连线；（2）将滑动变阻器滑动端置于适当位置，闭合S1；（3）将开关S2掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；（4）待测电阻阻值的表达式Rx=_____________（用R0、U1、U2表示）；（5）重复步骤（3），得到如下数据： 12345U1/V0.250.300.360.400.44U2/V0.861.031.221.361.493.443.433.393.403.39（6）利用上述5次测量所得的平均值，求得Rx=__________Ω。（保留1位小数）
