高中物理高考 第10章 专题强化22 带电粒子在叠加场和交变电、磁场中的运动 2023年高考物理一轮复习(新高考新教材) 课件PPT
展开
这是一份高中物理高考 第10章 专题强化22 带电粒子在叠加场和交变电、磁场中的运动 2023年高考物理一轮复习(新高考新教材) 课件PPT，共60页。PPT课件主要包含了内容索引，课时精练，题型一，答案04m，答案016J，题型二，d＝2nyt＝nT，答案2B0，在第四象限运动的时间等内容，欢迎下载使用。

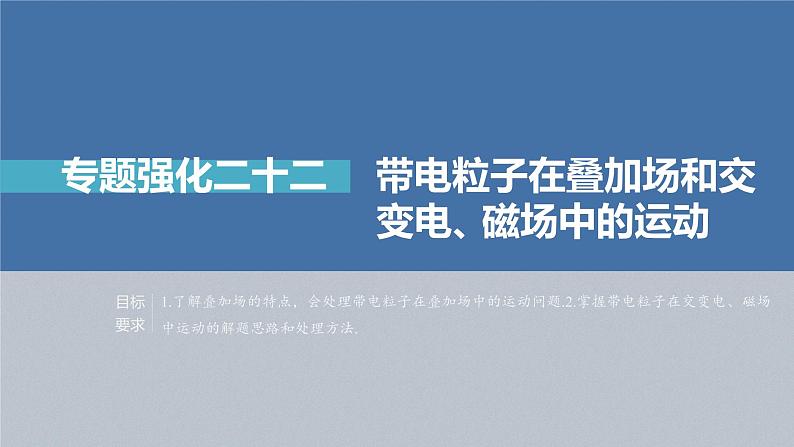

专题强化二十二 带电粒子在叠加场和交变电、磁场中的运动
1.了解叠加场的特点，会处理带电粒子在叠加场中的运动问题.2.掌握带电粒子在交变电、磁场中运动的解题思路和处理方法.

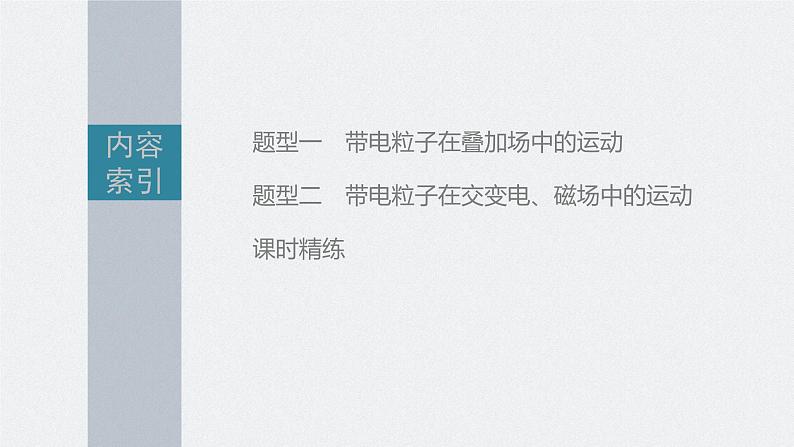

题型一 带电粒子在叠加场中的运动
题型二 带电粒子在交变电、磁场中的运动

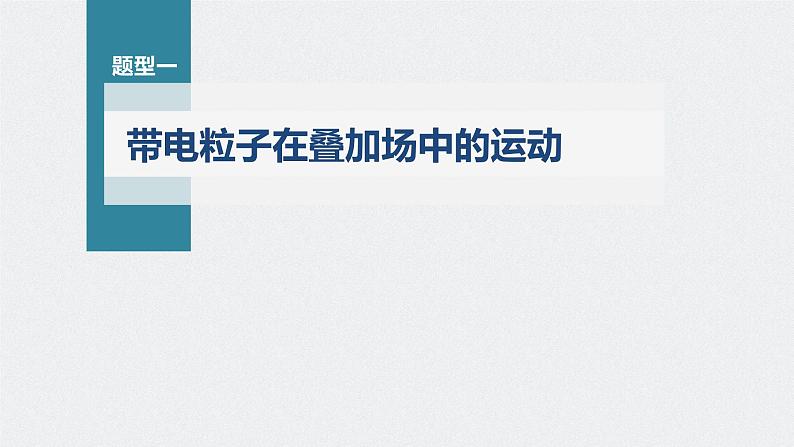

带电粒子在叠加场中的运动

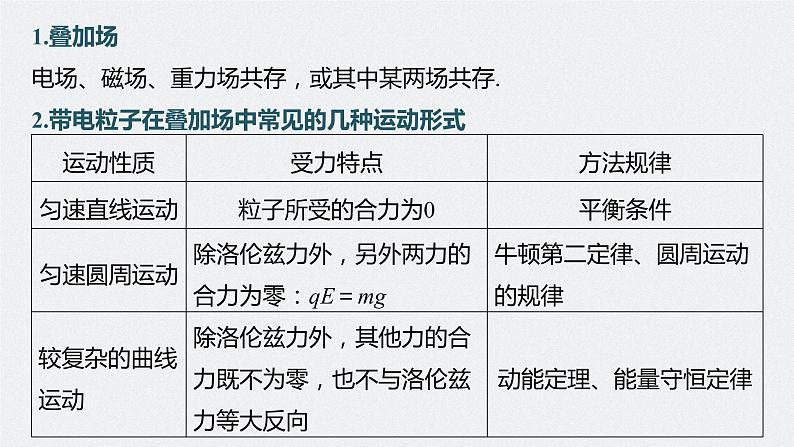

1.叠加场电场、磁场、重力场共存，或其中某两场共存.2.带电粒子在叠加场中常见的几种运动形式

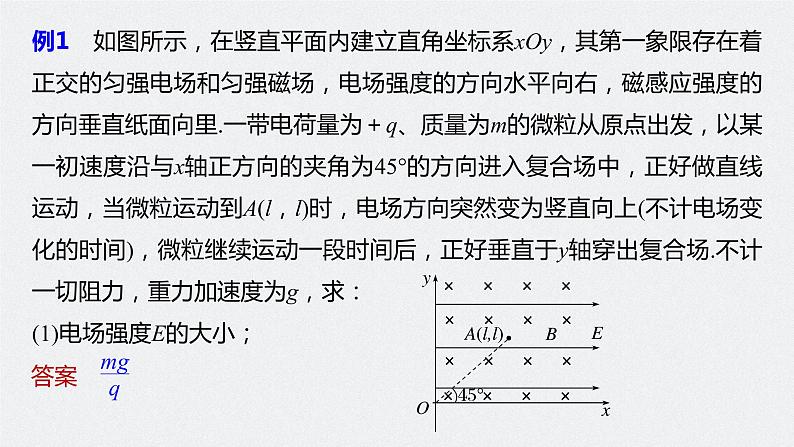

例1 如图所示，在竖直平面内建立直角坐标系xOy，其第一象限存在着正交的匀强电场和匀强磁场，电场强度的方向水平向右，磁感应强度的方向垂直纸面向里.一带电荷量为＋q、质量为m的微粒从原点出发，以某一初速度沿与x轴正方向的夹角为45°的方向进入复合场中，正好做直线运动，当微粒运动到A(l，l)时，电场方向突然变为竖直向上(不计电场变化的时间)，微粒继续运动一段时间后，正好垂直于y轴穿出复合场.不计一切阻力，重力加速度为g，求：(1)电场强度E的大小；
微粒到达A(l，l)之前做匀速直线运动，对微粒受力分析如图甲：

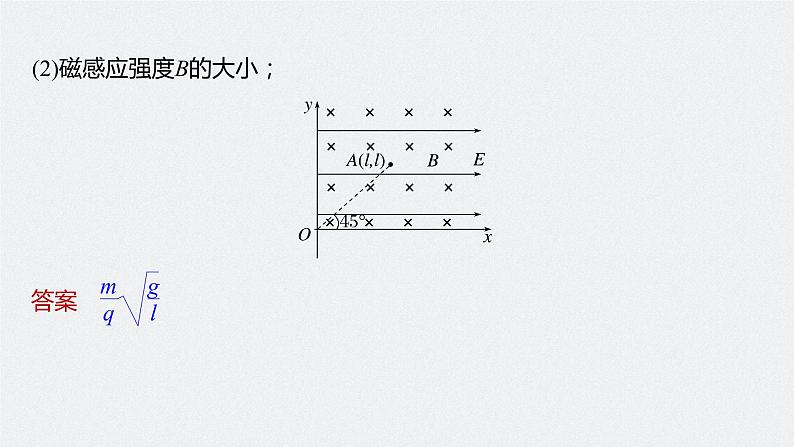

(2)磁感应强度B的大小；
电场方向变化后，微粒所受重力与静电力平衡，微粒在洛伦兹力作用下做匀速圆周运动，轨迹如图乙：
(3)微粒在复合场中的运动时间.
微粒做匀速圆周运动的时间：
微粒在复合场中的运动时间：
例2 如图所示，直角坐标系xOy所在竖直平面内分布着场强大小相等的匀强电场，第一、二象限中场强方向沿y轴正方向，第三、四象限中场强方向沿x轴正方向；第一、四象限还分布着垂直于平面向里的匀强磁场.一质量为0.02 kg、带正电的微粒自坐标为(0，－0.4 m)的A点出发，与y轴成45°角以2 m/s的速度射入第四象限，并能在第四象限内做匀速直线运动，已知重力加速度g取10 m/s2.求：
(1)微粒第一次通过y轴正半轴时的纵坐标；
微粒受力及运动过程分析如图所示：
微粒在第四象限内沿与y轴成45°角做匀速直线运动，有qE＝mg
微粒在第一象限内，重力与静电力二力平衡，微粒做匀速圆周运动，
由几何关系得，微粒在第一象限恰好做了半个周期的圆周运动，故微粒第一次通过y轴正半轴时的纵坐标为0.4 m.
(2)微粒运动轨迹与初速度方向所在的直线第一次相交时，所需要的时间(结果可用根式表示)；
由A到B微粒做匀速直线运动：
由B到C微粒做匀速圆周运动：
由C到D微粒做匀速直线运动：
由D到E微粒做类平抛运动，轨迹交BA延长线于G点
(3)微粒从射出到第(2)问所说的时刻，动能的增加量.
只有在第三象限运动的过程，微粒动能有变化.从D到G，合外力做的功W＝ mg·x3由动能定理知，W＝ΔEk，解得动能的增加量为ΔEk＝0.16 J.
带电粒子在交变电、磁场中的运动
解决带电粒子在交变电、磁场中的运动问题的基本思路
例3 (2022·山东日照市高三模拟)如图甲所示，水平放置的平行金属板P和Q，间距为d，两板间存在周期性变化的电场或磁场.P、Q间的电势差UPQ随时间的变化规律如图乙所示，磁感应强度B随时间变化的规律如图丙所示，磁场方向垂直纸面向里为正方向.t＝0时刻，一质量为m、电荷量为＋q的粒子(不计重力)，以初速度v0由P板左端靠近板面的位置，沿平行于板面的方向射入两板之间，q、m、d、v0、U0为已知量.
(1)若仅存在交变电场，要使粒子飞到Q板时，速度方向恰好与Q板相切，求交变电场周期T；
设经时间t粒子恰好沿切线飞到上板，竖直速度为零，加速度为a，则a＝
半个周期内，粒子向上运动的距离为
(2)若仅存在匀强磁场，且满足B0＝ ，粒子经一段时间恰能垂直打在Q板上(不考虑粒子反弹)，求击中点到出发点的水平距离.
仅存在磁场时，带电粒子在匀强磁场中做半径为r的匀速圆周运动，
要使粒子能垂直打到Q板上，在交变磁场的半个周期内，粒子轨迹的圆心角设为90°＋θ，如图所示，由几何关系得
r＋2rsin θ＝d解得sin θ＝0.5则粒子打到Q板的位置距出发点的水平距离为x＝r－2r(1－cs θ)＝ d.
例4 如图甲所示，水平放置的平行金属板a、b间加直流电压U，a板上方有足够长的“V”字形绝缘弹性挡板，两板夹角为60°，在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图乙，垂直纸面向里为磁场正方向，其中B1＝B0，B2未知.现有一比荷为 、不计重力的带正电粒子从c点静止释放，t＝0时刻，粒子刚好从小孔O进入上方磁场中，在t1时刻粒子第一次撞到左挡板，紧接着在t1＋t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间，粒子与挡板碰撞前后电荷量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的影响.求：
(1)粒子第一次到达O点时的速率；
粒子从b板到a板过程中，静电力做正功，根据动能定理有qU＝ mv2－0
(2)图中B2的大小；
粒子进入上方后做匀速圆周运动，洛伦兹力提供向心力，
使其在整个装置中做周期性的往返运动，运动轨迹如图所示，由图易知：r1＝2r2，则得B2＝2B0.
(3)金属板a和b间的距离d.
在0～t1时间内，粒子做匀速圆周运动的周期
粒子在金属板a和b间往返时间为t，
且满足t＝t2＋n(t1＋t2)(n＝0,1,2，…)
1.(多选)质量为m、电荷量为q的微粒以速度v与水平方向成θ角从O点进入方向如图所示的正交的匀强电场和匀强磁场组成的混合场区，该微粒在静电力、洛伦兹力和重力的共同作用下，恰好沿直线运动到A，下列说法中正确的是(重力加速度为g)A.该微粒一定带负电荷B.微粒从O到A的运动可能是匀变速运动C.该磁场的磁感应强度大小为D.该电场的电场强度大小为
若微粒带正电荷，它受竖直向下的重力mg、水平向左的静电力qE和垂直OA斜向右下方的洛伦兹力qvB，知微粒不能做直线运动，据此可知微粒应带负电荷，
它受竖直向下的重力mg、水平向右的静电力qE和垂直OA斜向左上方的洛伦兹力qvB，又知微粒恰好沿着直线运动到A，可知微粒应该做匀速直线运动，故A正确，B错误；
由平衡条件得qvBcs θ＝mg，qvBsin θ＝qE，得磁场的磁感应强度大小B＝ ，电场的电场强度大小E＝ ，故C正确，D错误.
2.(2017·全国卷Ⅰ·16)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动.下列选项正确的是A.ma＞mb＞mc B.mb＞ma＞mcC.mc＞ma＞mb D.mc＞mb＞ma
设三个微粒的电荷量均为q，a在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与静电力平衡，则mag＝qE①b在纸面内向右做匀速直线运动，三力平衡，则mbg＝qE＋qvB②c在纸面内向左做匀速直线运动，三力平衡，则mcg＋qvB＝qE③比较①②③式得：mb>ma>mc，选项B正确.
3.如图所示，一带电液滴在相互垂直的匀强电场和匀强磁场中刚好做匀速圆周运动，其轨道半径为R，已知该电场的电场强度为E，方向竖直向下；该磁场的磁感应强度为B，方向垂直纸面向里，不计空气阻力，设重力加速度为g，则A.液滴带正电B.液滴比荷C.液滴沿顺时针方向运动D.液滴运动速度大小v＝
液滴在重力场、匀强电场、匀强磁场的复合场中做匀速圆周运动，可知qE＝mg，得 ，故选项B错误；静电力方向竖直向上，液滴带负电，选项A错误；
由左手定则可判断液滴沿顺时针方向转动，选项C正确；对液滴，有qE＝mg，qvB＝m ，得v＝ ，故选项D错误.
4.(多选)如图所示，空间存在竖直向下的匀强电场和垂直纸面向外的匀强磁场，一带电液滴从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C点是运动轨迹的最低点，不计空气阻力，则以下说法中正确的是A.液滴一定带正电B.液滴在C点时的动能最大C.从A到C过程液滴的电势能增大D.从C到B过程液滴的机械能增大
从题图中可以看出，带电液滴由静止开始向下运动，说明重力和静电力的合力向下，洛伦兹力指向弧线内侧，根据左手定则可知，液滴带负电，故A错误；
重力向下，静电力向上，且重力大于静电力，从A到C的过程中，重力做正功，而静电力做负功，洛伦兹力不做功，合力做正功，液滴动能增大，从C到B的过程中，重力做负功，静电力做正功，洛伦兹力不做功，合力做负功，液滴动能减小，所以液滴在C点时的动能最大，故B正确；
从A到C过程液滴克服静电力做功，电势能增大，故C正确；从C到B的过程中，静电力做正功，洛伦兹力不做功，机械能增大，故D正确.
5.如图，区域Ⅰ内有与水平方向成45°角的匀强电场E1，区域宽度为d1，区域Ⅱ内有正交的有界匀强磁场B和匀强电场E2，区域宽度为d2，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m、电荷量大小为q的微粒在区域Ⅰ左边界的P点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q点穿出，其速度方向改变了30°，重力加速度为g，求：(1)区域Ⅰ和区域Ⅱ内匀强电场的电场强度E1、E2的大小；
微粒在区域Ⅰ内水平向右做直线运动，则在竖直方向上有：qE1sin 45°＝mg
微粒在区域Ⅱ内做匀速圆周运动，则重力和静电力平衡，
(2)区域Ⅱ内匀强磁场的磁感应强度B的大小；
粒子进入磁场区域时满足：
(3)微粒从P运动到Q的时间.
微粒从P到Q的时间包括在区域Ⅰ内的运动时间t1和在区域Ⅱ内的运动时间t2，
mgtan 45°＝ma1
6.在如图甲所示的正方形平面Oabc内存在着垂直于该平面的匀强磁场，磁感应强度的变化规律如图乙所示.一个质量为m、带电荷量为＋q的粒子(不计重力)在t＝0时刻平行于Oc边从O点射入磁场中.已知正方形边长为L，磁感应强度的大小为B0，规定垂直于纸面向外的方向为磁场的正方向.(1)求带电粒子在磁场中做圆周运动的周期T0.
(2)若带电粒子不能从Oa边界射出磁场，求磁感应强度的变化周期T的最大值.
如图甲所示为周期最大时粒子不能从Oa边射出的临界情况，由几何关系可知sin α＝ ，解得α＝30°.
在磁场变化的半个周期内，粒子在磁场中的运动轨迹对应的圆心角为150°，
(3)要使带电粒子从b点沿着ab方向射出磁场，求满足这一条件的磁感应强度变化的周期T及粒子射入磁场时的速度大小.
如图乙所示为粒子从b点沿着ab方向射出磁场的一种情况.在磁场变化的半个周期内，粒子在磁场中的运动轨迹对应的圆心角为2β，其中β＝45°，
7.(2022·江西高三月考)如图所示，在竖直平面内的直角坐标系xOy中，第四象限内有垂直坐标平面向里的匀强磁场和沿x轴正方向的匀强电场，磁感应强度大小为B，电场强度大小为E.第一象限中有沿y轴正方向的匀强电场(电场强度大小未知)且某未知矩形区域内有垂直坐标平面向里的匀强磁场(磁感应强度大小也为B).一个带电小球从图中y轴上的M点，沿与x轴成θ＝45°角
斜向上做匀速直线运动，由x轴上的N点进入第一象限并立即在矩形磁场区域内做匀速圆周运动，离开矩形磁场区域后垂直打在y轴上的P点(图中未标出)，已知O、N点间的距离为L，重力加速度大小为g(取sin 22.5°＝0.4，cs 22.5°＝0.9).求：
(1)小球所带电荷量与质量的比值和第一象限内匀强电场的场强大小；
设小球质量为m，电荷量为q，速度为v，小球在MN段受力如图
因为在MN段做匀速直线运动，所以小球受力平衡，由平衡条件得mgtan 45°＝qEqvBsin 45°＝qE
要使小球进入第一象限后能立即在矩形磁场区城内做匀速圆周运动，则小球受的重力必须与静电力平衡，mg＝qE1联立解得E1＝E
(2)矩形匀强磁场区域面积S的最小值；
(3)小球从M点运动到P点所用的时间.
在第一象限矩形磁场区域运动的时间
在第一象限做匀速直线运动的时间
联立解得小球从M到P的总时间
8.如图甲所示，在xOy平面内存在大小随时间周期性变化的磁场和电场，变化规律分别如图乙、丙所示(规定垂直纸面向里为磁感应强度的正方向、沿y轴正方向电场强度为正).在t＝0时刻由原点O发射初速度大小为v0，方向沿y轴正方向的带负电粒子.v0、t0、B0为已知量，粒子的比荷为 ，不计粒子的重力.求：
(1)t＝t0时，粒子的位置坐标；
(2)若t＝5t0时粒子回到原点，0～5t0时间内粒子距x轴的最大距离；
粒子在t＝5t0时回到原点，运动轨迹如图甲所示.
则在0～5t0时间内粒子距x轴的最大距离
(3)若粒子能够回到原点，满足条件的所有E0值.
专题强化二十二 带电粒子在叠加场和交变电、磁场中的运动
1.了解叠加场的特点，会处理带电粒子在叠加场中的运动问题.2.掌握带电粒子在交变电、磁场中运动的解题思路和处理方法.
题型一 带电粒子在叠加场中的运动
题型二 带电粒子在交变电、磁场中的运动
带电粒子在叠加场中的运动
1.叠加场电场、磁场、重力场共存，或其中某两场共存.2.带电粒子在叠加场中常见的几种运动形式
例1 如图所示，在竖直平面内建立直角坐标系xOy，其第一象限存在着正交的匀强电场和匀强磁场，电场强度的方向水平向右，磁感应强度的方向垂直纸面向里.一带电荷量为＋q、质量为m的微粒从原点出发，以某一初速度沿与x轴正方向的夹角为45°的方向进入复合场中，正好做直线运动，当微粒运动到A(l，l)时，电场方向突然变为竖直向上(不计电场变化的时间)，微粒继续运动一段时间后，正好垂直于y轴穿出复合场.不计一切阻力，重力加速度为g，求：(1)电场强度E的大小；
微粒到达A(l，l)之前做匀速直线运动，对微粒受力分析如图甲：
(2)磁感应强度B的大小；
电场方向变化后，微粒所受重力与静电力平衡，微粒在洛伦兹力作用下做匀速圆周运动，轨迹如图乙：
(3)微粒在复合场中的运动时间.
微粒做匀速圆周运动的时间：
微粒在复合场中的运动时间：
例2 如图所示，直角坐标系xOy所在竖直平面内分布着场强大小相等的匀强电场，第一、二象限中场强方向沿y轴正方向，第三、四象限中场强方向沿x轴正方向；第一、四象限还分布着垂直于平面向里的匀强磁场.一质量为0.02 kg、带正电的微粒自坐标为(0，－0.4 m)的A点出发，与y轴成45°角以2 m/s的速度射入第四象限，并能在第四象限内做匀速直线运动，已知重力加速度g取10 m/s2.求：
(1)微粒第一次通过y轴正半轴时的纵坐标；
微粒受力及运动过程分析如图所示：
微粒在第四象限内沿与y轴成45°角做匀速直线运动，有qE＝mg
微粒在第一象限内，重力与静电力二力平衡，微粒做匀速圆周运动，
由几何关系得，微粒在第一象限恰好做了半个周期的圆周运动，故微粒第一次通过y轴正半轴时的纵坐标为0.4 m.
(2)微粒运动轨迹与初速度方向所在的直线第一次相交时，所需要的时间(结果可用根式表示)；
由A到B微粒做匀速直线运动：
由B到C微粒做匀速圆周运动：
由C到D微粒做匀速直线运动：
由D到E微粒做类平抛运动，轨迹交BA延长线于G点
(3)微粒从射出到第(2)问所说的时刻，动能的增加量.
只有在第三象限运动的过程，微粒动能有变化.从D到G，合外力做的功W＝ mg·x3由动能定理知，W＝ΔEk，解得动能的增加量为ΔEk＝0.16 J.
带电粒子在交变电、磁场中的运动
解决带电粒子在交变电、磁场中的运动问题的基本思路
例3 (2022·山东日照市高三模拟)如图甲所示，水平放置的平行金属板P和Q，间距为d，两板间存在周期性变化的电场或磁场.P、Q间的电势差UPQ随时间的变化规律如图乙所示，磁感应强度B随时间变化的规律如图丙所示，磁场方向垂直纸面向里为正方向.t＝0时刻，一质量为m、电荷量为＋q的粒子(不计重力)，以初速度v0由P板左端靠近板面的位置，沿平行于板面的方向射入两板之间，q、m、d、v0、U0为已知量.
(1)若仅存在交变电场，要使粒子飞到Q板时，速度方向恰好与Q板相切，求交变电场周期T；
设经时间t粒子恰好沿切线飞到上板，竖直速度为零，加速度为a，则a＝
半个周期内，粒子向上运动的距离为
(2)若仅存在匀强磁场，且满足B0＝ ，粒子经一段时间恰能垂直打在Q板上(不考虑粒子反弹)，求击中点到出发点的水平距离.
仅存在磁场时，带电粒子在匀强磁场中做半径为r的匀速圆周运动，
要使粒子能垂直打到Q板上，在交变磁场的半个周期内，粒子轨迹的圆心角设为90°＋θ，如图所示，由几何关系得
r＋2rsin θ＝d解得sin θ＝0.5则粒子打到Q板的位置距出发点的水平距离为x＝r－2r(1－cs θ)＝ d.
例4 如图甲所示，水平放置的平行金属板a、b间加直流电压U，a板上方有足够长的“V”字形绝缘弹性挡板，两板夹角为60°，在挡板间加垂直纸面的交变磁场，磁感应强度随时间变化如图乙，垂直纸面向里为磁场正方向，其中B1＝B0，B2未知.现有一比荷为 、不计重力的带正电粒子从c点静止释放，t＝0时刻，粒子刚好从小孔O进入上方磁场中，在t1时刻粒子第一次撞到左挡板，紧接着在t1＋t2时刻粒子撞到右挡板，然后粒子又从O点竖直向下返回平行金属板间，粒子与挡板碰撞前后电荷量不变，沿板的分速度不变，垂直板的分速度大小不变、方向相反，不计碰撞的时间及磁场变化产生的影响.求：
(1)粒子第一次到达O点时的速率；
粒子从b板到a板过程中，静电力做正功，根据动能定理有qU＝ mv2－0
(2)图中B2的大小；
粒子进入上方后做匀速圆周运动，洛伦兹力提供向心力，
使其在整个装置中做周期性的往返运动，运动轨迹如图所示，由图易知：r1＝2r2，则得B2＝2B0.
(3)金属板a和b间的距离d.
在0～t1时间内，粒子做匀速圆周运动的周期
粒子在金属板a和b间往返时间为t，
且满足t＝t2＋n(t1＋t2)(n＝0,1,2，…)
1.(多选)质量为m、电荷量为q的微粒以速度v与水平方向成θ角从O点进入方向如图所示的正交的匀强电场和匀强磁场组成的混合场区，该微粒在静电力、洛伦兹力和重力的共同作用下，恰好沿直线运动到A，下列说法中正确的是(重力加速度为g)A.该微粒一定带负电荷B.微粒从O到A的运动可能是匀变速运动C.该磁场的磁感应强度大小为D.该电场的电场强度大小为
若微粒带正电荷，它受竖直向下的重力mg、水平向左的静电力qE和垂直OA斜向右下方的洛伦兹力qvB，知微粒不能做直线运动，据此可知微粒应带负电荷，
它受竖直向下的重力mg、水平向右的静电力qE和垂直OA斜向左上方的洛伦兹力qvB，又知微粒恰好沿着直线运动到A，可知微粒应该做匀速直线运动，故A正确，B错误；
由平衡条件得qvBcs θ＝mg，qvBsin θ＝qE，得磁场的磁感应强度大小B＝ ，电场的电场强度大小E＝ ，故C正确，D错误.
2.(2017·全国卷Ⅰ·16)如图，空间某区域存在匀强电场和匀强磁场，电场方向竖直向上(与纸面平行)，磁场方向垂直于纸面向里，三个带正电的微粒a、b、c电荷量相等，质量分别为ma、mb、mc，已知在该区域内，a在纸面内做匀速圆周运动，b在纸面内向右做匀速直线运动，c在纸面内向左做匀速直线运动.下列选项正确的是A.ma＞mb＞mc B.mb＞ma＞mcC.mc＞ma＞mb D.mc＞mb＞ma
设三个微粒的电荷量均为q，a在纸面内做匀速圆周运动，说明洛伦兹力提供向心力，重力与静电力平衡，则mag＝qE①b在纸面内向右做匀速直线运动，三力平衡，则mbg＝qE＋qvB②c在纸面内向左做匀速直线运动，三力平衡，则mcg＋qvB＝qE③比较①②③式得：mb>ma>mc，选项B正确.
3.如图所示，一带电液滴在相互垂直的匀强电场和匀强磁场中刚好做匀速圆周运动，其轨道半径为R，已知该电场的电场强度为E，方向竖直向下；该磁场的磁感应强度为B，方向垂直纸面向里，不计空气阻力，设重力加速度为g，则A.液滴带正电B.液滴比荷C.液滴沿顺时针方向运动D.液滴运动速度大小v＝
液滴在重力场、匀强电场、匀强磁场的复合场中做匀速圆周运动，可知qE＝mg，得 ，故选项B错误；静电力方向竖直向上，液滴带负电，选项A错误；
由左手定则可判断液滴沿顺时针方向转动，选项C正确；对液滴，有qE＝mg，qvB＝m ，得v＝ ，故选项D错误.
4.(多选)如图所示，空间存在竖直向下的匀强电场和垂直纸面向外的匀强磁场，一带电液滴从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C点是运动轨迹的最低点，不计空气阻力，则以下说法中正确的是A.液滴一定带正电B.液滴在C点时的动能最大C.从A到C过程液滴的电势能增大D.从C到B过程液滴的机械能增大
从题图中可以看出，带电液滴由静止开始向下运动，说明重力和静电力的合力向下，洛伦兹力指向弧线内侧，根据左手定则可知，液滴带负电，故A错误；
重力向下，静电力向上，且重力大于静电力，从A到C的过程中，重力做正功，而静电力做负功，洛伦兹力不做功，合力做正功，液滴动能增大，从C到B的过程中，重力做负功，静电力做正功，洛伦兹力不做功，合力做负功，液滴动能减小，所以液滴在C点时的动能最大，故B正确；
从A到C过程液滴克服静电力做功，电势能增大，故C正确；从C到B的过程中，静电力做正功，洛伦兹力不做功，机械能增大，故D正确.
5.如图，区域Ⅰ内有与水平方向成45°角的匀强电场E1，区域宽度为d1，区域Ⅱ内有正交的有界匀强磁场B和匀强电场E2，区域宽度为d2，磁场方向垂直纸面向里，电场方向竖直向下.一质量为m、电荷量大小为q的微粒在区域Ⅰ左边界的P点，由静止释放后水平向右做直线运动，进入区域Ⅱ后做匀速圆周运动，从区域Ⅱ右边界上的Q点穿出，其速度方向改变了30°，重力加速度为g，求：(1)区域Ⅰ和区域Ⅱ内匀强电场的电场强度E1、E2的大小；
微粒在区域Ⅰ内水平向右做直线运动，则在竖直方向上有：qE1sin 45°＝mg
微粒在区域Ⅱ内做匀速圆周运动，则重力和静电力平衡，
(2)区域Ⅱ内匀强磁场的磁感应强度B的大小；
粒子进入磁场区域时满足：
(3)微粒从P运动到Q的时间.
微粒从P到Q的时间包括在区域Ⅰ内的运动时间t1和在区域Ⅱ内的运动时间t2，
mgtan 45°＝ma1
6.在如图甲所示的正方形平面Oabc内存在着垂直于该平面的匀强磁场，磁感应强度的变化规律如图乙所示.一个质量为m、带电荷量为＋q的粒子(不计重力)在t＝0时刻平行于Oc边从O点射入磁场中.已知正方形边长为L，磁感应强度的大小为B0，规定垂直于纸面向外的方向为磁场的正方向.(1)求带电粒子在磁场中做圆周运动的周期T0.
(2)若带电粒子不能从Oa边界射出磁场，求磁感应强度的变化周期T的最大值.
如图甲所示为周期最大时粒子不能从Oa边射出的临界情况，由几何关系可知sin α＝ ，解得α＝30°.
在磁场变化的半个周期内，粒子在磁场中的运动轨迹对应的圆心角为150°，
(3)要使带电粒子从b点沿着ab方向射出磁场，求满足这一条件的磁感应强度变化的周期T及粒子射入磁场时的速度大小.
如图乙所示为粒子从b点沿着ab方向射出磁场的一种情况.在磁场变化的半个周期内，粒子在磁场中的运动轨迹对应的圆心角为2β，其中β＝45°，
7.(2022·江西高三月考)如图所示，在竖直平面内的直角坐标系xOy中，第四象限内有垂直坐标平面向里的匀强磁场和沿x轴正方向的匀强电场，磁感应强度大小为B，电场强度大小为E.第一象限中有沿y轴正方向的匀强电场(电场强度大小未知)且某未知矩形区域内有垂直坐标平面向里的匀强磁场(磁感应强度大小也为B).一个带电小球从图中y轴上的M点，沿与x轴成θ＝45°角
斜向上做匀速直线运动，由x轴上的N点进入第一象限并立即在矩形磁场区域内做匀速圆周运动，离开矩形磁场区域后垂直打在y轴上的P点(图中未标出)，已知O、N点间的距离为L，重力加速度大小为g(取sin 22.5°＝0.4，cs 22.5°＝0.9).求：
(1)小球所带电荷量与质量的比值和第一象限内匀强电场的场强大小；
设小球质量为m，电荷量为q，速度为v，小球在MN段受力如图
因为在MN段做匀速直线运动，所以小球受力平衡，由平衡条件得mgtan 45°＝qEqvBsin 45°＝qE
要使小球进入第一象限后能立即在矩形磁场区城内做匀速圆周运动，则小球受的重力必须与静电力平衡，mg＝qE1联立解得E1＝E
(2)矩形匀强磁场区域面积S的最小值；
(3)小球从M点运动到P点所用的时间.
在第一象限矩形磁场区域运动的时间
在第一象限做匀速直线运动的时间
联立解得小球从M到P的总时间
8.如图甲所示，在xOy平面内存在大小随时间周期性变化的磁场和电场，变化规律分别如图乙、丙所示(规定垂直纸面向里为磁感应强度的正方向、沿y轴正方向电场强度为正).在t＝0时刻由原点O发射初速度大小为v0，方向沿y轴正方向的带负电粒子.v0、t0、B0为已知量，粒子的比荷为 ，不计粒子的重力.求：
(1)t＝t0时，粒子的位置坐标；
(2)若t＝5t0时粒子回到原点，0～5t0时间内粒子距x轴的最大距离；
粒子在t＝5t0时回到原点，运动轨迹如图甲所示.
则在0～5t0时间内粒子距x轴的最大距离
(3)若粒子能够回到原点，满足条件的所有E0值.
