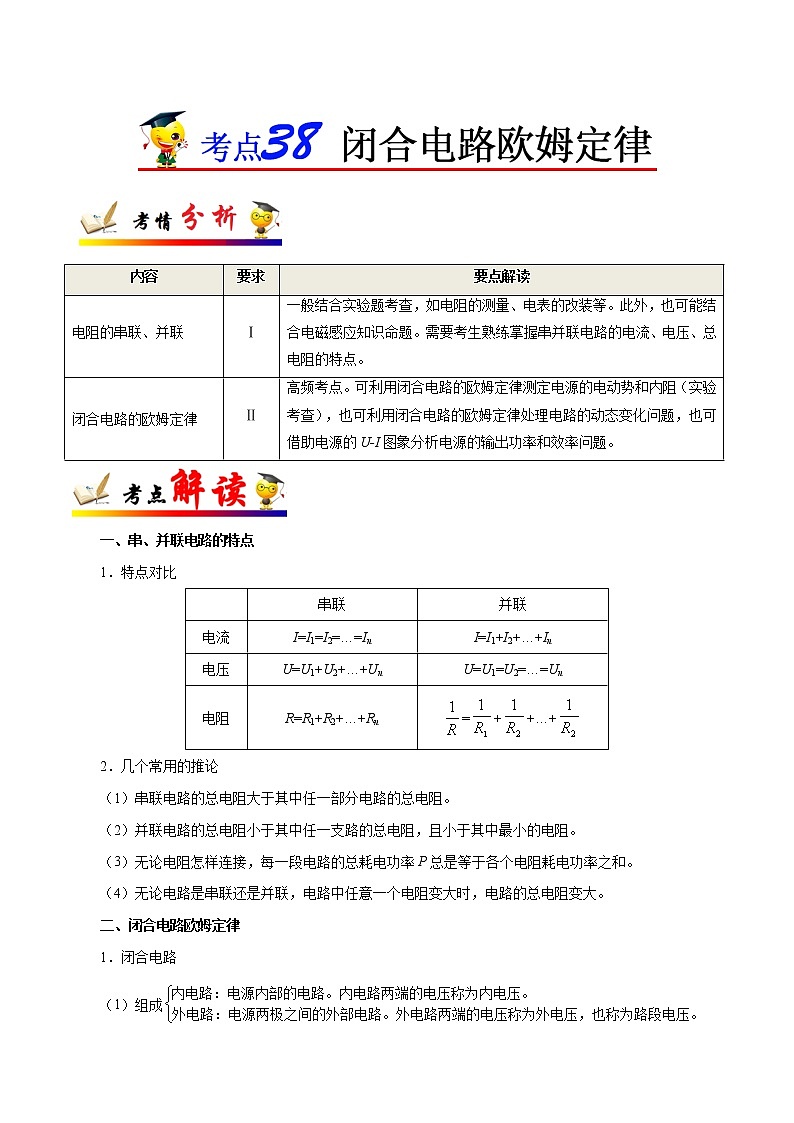

内容
要求
要点解读
电阻的串联、并联
Ⅰ
一般结合实验题考查，如电阻的测量、电表的改装等。此外，也可能结合电磁感应知识命题。需要考生熟练掌握串并联电路的电流、电压、总电阻的特点。
闭合电路的欧姆定律
Ⅱ
高频考点。可利用闭合电路的欧姆定律测定电源的电动势和内阻（实验考查），也可利用闭合电路的欧姆定律处理电路的动态变化问题，也可借助电源的U-I图象分析电源的输出功率和效率问题。

一、串、并联电路的特点
1．特点对比

串联
并联
电流
I=I1=I2=…=In
I=I1+I2+…+In
电压
U=U1+U2+…+Un
U=U1=U2=…=Un
电阻
R=R1+R2+…+Rn
=++…+
2．几个常用的推论
（1）串联电路的总电阻大于其中任一部分电路的总电阻。
（2）并联电路的总电阻小于其中任一支路的总电阻，且小于其中最小的电阻。
（3）无论电阻怎样连接，每一段电路的总耗电功率P总是等于各个电阻耗电功率之和。
（4）无论电路是串联还是并联，电路中任意一个电阻变大时，电路的总电阻变大。
二、闭合电路欧姆定律
1．闭合电路
（1）组成

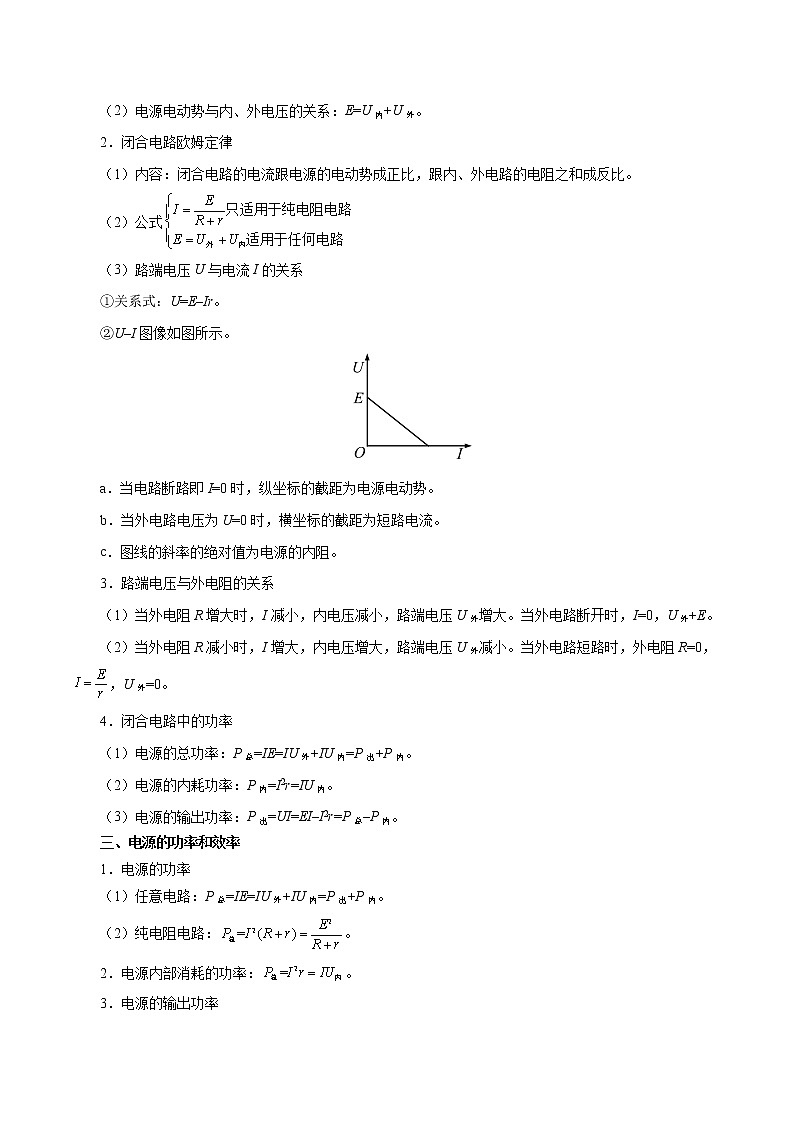

（2）电源电动势与内、外电压的关系：E=U内+U外。
2．闭合电路欧姆定律
（1）内容：闭合电路的电流跟电源的电动势成正比，跟内、外电路的电阻之和成反比。
（2）公式
（3）路端电压U与电流I的关系
①关系式：U=E–Ir。
②U–I图像如图所示。

a．当电路断路即I=0时，纵坐标的截距为电源电动势。
b．当外电路电压为U=0时，横坐标的截距为短路电流。
c．图线的斜率的绝对值为电源的内阻。
3．路端电压与外电阻的关系
（1）当外电阻R增大时，I减小，内电压减小，路端电压U外增大。当外电路断开时，I=0，U外+E。
（2）当外电阻R减小时，I增大，内电压增大，路端电压U外减小。当外电路短路时，外电阻R=0，，U外=0。
4．闭合电路中的功率
（1）电源的总功率：P总=IE=IU外+IU内=P出+P内。
（2）电源的内耗功率：P内=I2r=IU内。
（3）电源的输出功率：P出=UI=EI–I2r=P总–P内。
三、电源的功率和效率
1．电源的功率
（1）任意电路：P总=IE=IU外+IU内=P出+P内。
（2）纯电阻电路：。
2．电源内部消耗的功率：。
3．电源的输出功率

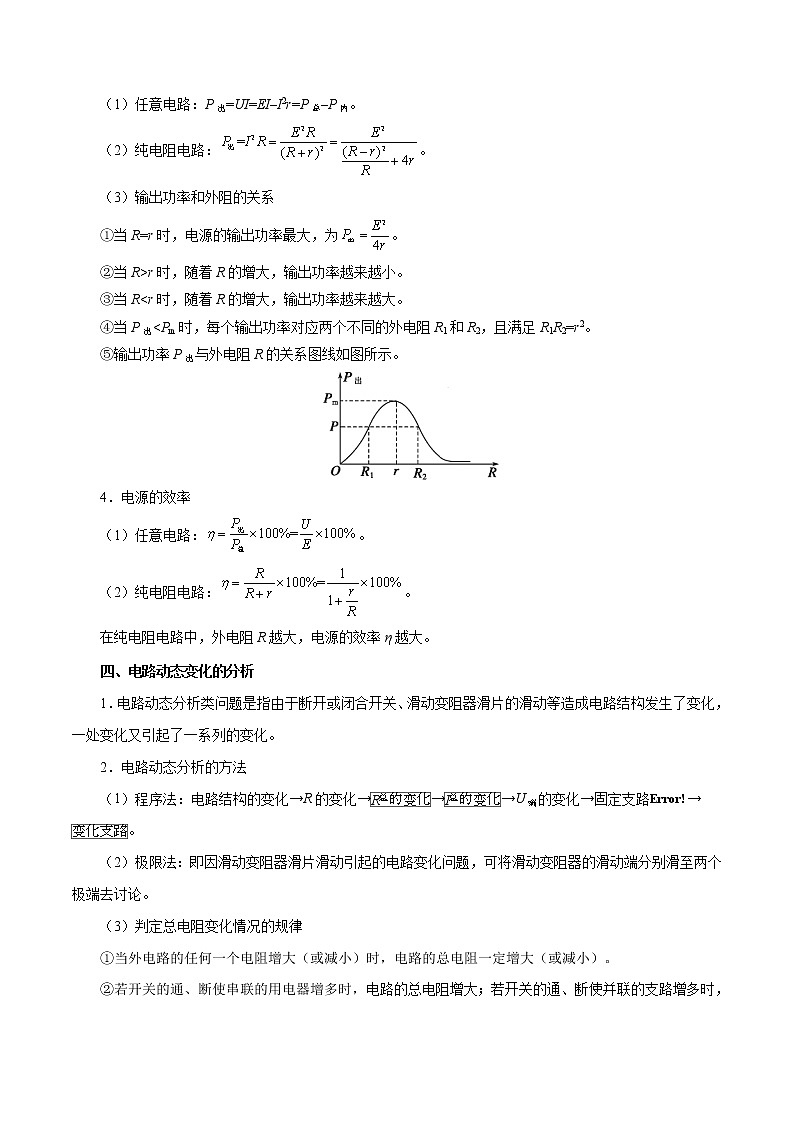

（1）任意电路：P出=UI=EI–I2r=P总–P内。
（2）纯电阻电路：。
（3）输出功率和外阻的关系
①当R=r时，电源的输出功率最大，为。
②当R>r时，随着R的增大，输出功率越来越小。
③当R
