要点解读
实验：电阻的测量

热点，高频点。常考的方法有伏安法、安安法、伏伏法。能够区别电流表内外接对实验结果的影响。

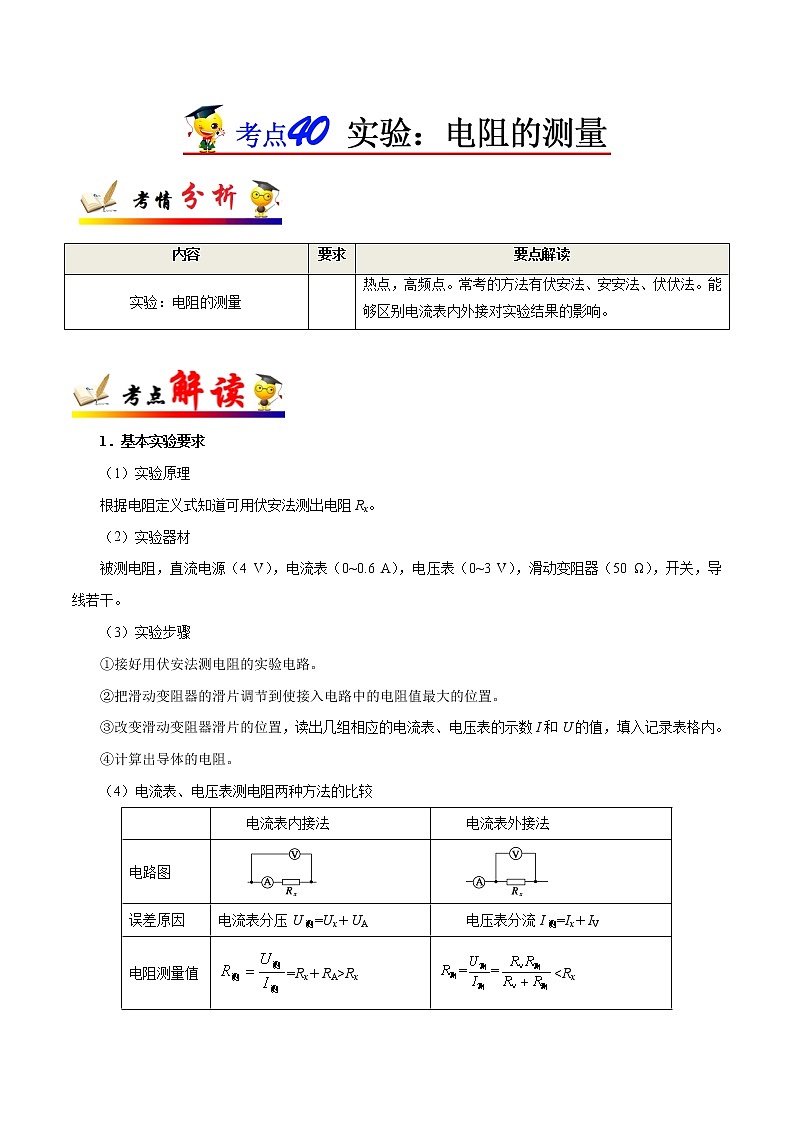

1．基本实验要求
（1）实验原理
根据电阻定义式知道可用伏安法测出电阻Rx。
（2）实验器材
被测电阻，直流电源（4 V），电流表（0~0.6 A），电压表（0~3 V），滑动变阻器（50 Ω），开关，导线若干。
（3）实验步骤
①接好用伏安法测电阻的实验电路。
②把滑动变阻器的滑片调节到使接入电路中的电阻值最大的位置。
③改变滑动变阻器滑片的位置，读出几组相应的电流表、电压表的示数I和U的值，填入记录表格内。
④计算出导体的电阻。
（4）电流表、电压表测电阻两种方法的比较

电流表内接法
电流表外接法
电路图


误差原因
电流表分压U测=Ux＋UA
电压表分流I测=Ix＋IV
电阻测量值
=Rx＋RA>Rx
测量值大于真实值

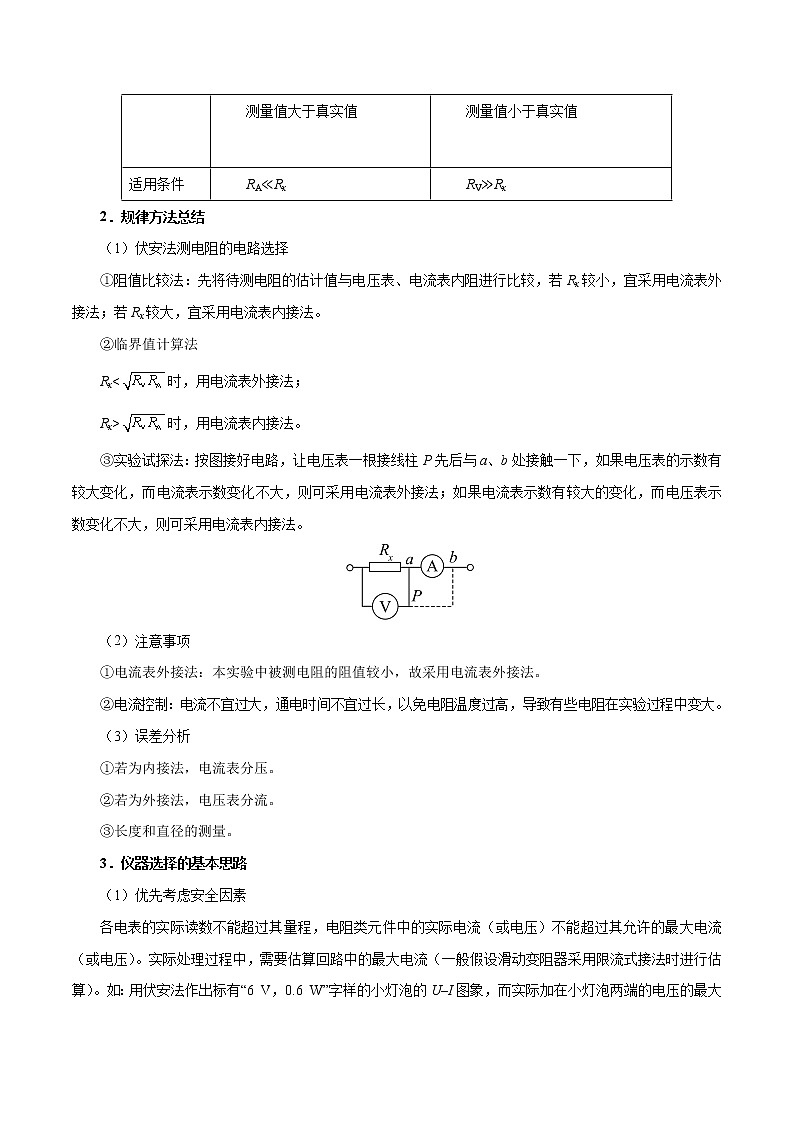

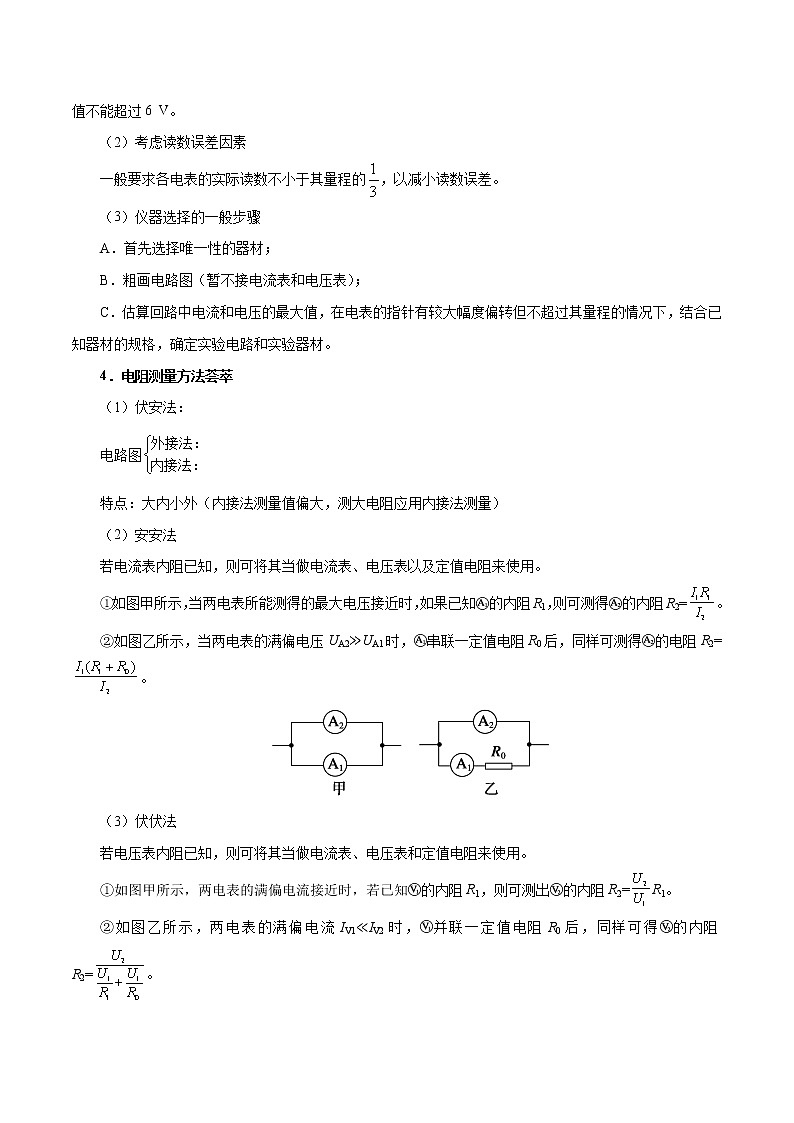

Rx，Rx2＝＝，故Rx2”、“
【解析】（1）游标卡尺示数为：1.2 cm+0.05 mm×8=1.240 cm；螺旋测微器示数为：1.5 mm+0.01 mm×18.3=1.683 mm；
（2）电源电动势1.5 V，则电压表选择V1；电路中可能出现的最大电流为，则电流表选择A1；
（3）因待测电阻阻值Rx>>RA，则采用电流表内接电路；滑动变阻器用分压电路；电路图如图；

（4）因本实验采用电流表内接法，由于电流表分压影响，电压表测量值将大于真实值，由欧姆定律可知，电阻测量值将大于真实值。


某实验小组用如图甲所示的实验电路来测量未知电阻Rx的阻值，图中电压表为理想电压表，调节电阻箱R1=4.0Ω，闭合电键S1、S2，打开S3，改变电阻箱R的阻值，得到多组电压表的示数U与R的数据，并绘出的U–R图象如图乙所示
（1）保持S1闭合，断开S2，闭合S3，读得电压表示数为5.0 V，利用图乙中的U–R图象可得Rx=___________Ω。（保留两位有效数字）
（2）电源使用较长时间后，它的电动势可认为不变，但其内阻增大，若仍使用该装置和图乙中的U–R图象来测定某一电阻，则测定结果将_______（选填“偏大”、“偏小”或不变）。
（3）结合图乙中的U–R图象及已知条件可以求得电源的电动势，E=_______V，电源的内阻r=__________Ω。（均保留两位有效数字）

【参考答案】（1）25（24或26都算对） （2）偏小 （3）6.0 1.0
【详细解析】（1）当电压U=5 V时，电阻约为25 Ω；
（2）将电源与电阻箱R1看成新的电源，电源的内电阻变大时，外电阻相同时，外电路分得的电压减小，重新作出U–R图，如图所示；

相同的电压表读数，测量值小于真实值；
（3）在图乙中取两点（5，3）和（10，4）代入公式
即：和解得：，。

1．小明对2B铅笔芯的导电性能感兴趣，于是用伏安法测量其电阻值。

（1）图1是部分连接好的实物电路图，请用电流表外接法完成接线并在图1中画出。
（2）小明用电流表内接法和外接法分别测量了一段2B铅笔芯的伏安特性，并将得到的电流、电压数据描到U–I图上，如图2所示。在图中，由电流表外接法得到的数据点是用_______（填“О”或“×”）表示的。
（3）请你选择一组数据点，在图2上用作图法作图，并求出这段铅笔芯的电阻为______Ω。
【答案】（1）如图1所示 （2）× （3）如图2所示（用“×”连线求得电阻约为1.1~1.3 Ω；用“О”连线求得电阻约为1.5~1.7 Ω）

【解析】（2）因用电流表的外接法，电压的测量值偏小，同一电流值，电压值较小，由图知得到的数据点是用“×”表示的；（3）电流表的外接法测量数据为用“×”表示的，可求其连线直线的斜率约为1.1~1.3 Ω；用“О”连线求得电阻约为1.5~1.7 Ω。
2．在用伏安法测电阻的实验中，所用电压表的内阻约为20 kΩ，电流表的内阻约为10 Ω，滑动变阻器的最大阻值为20 Ω，选用能够尽量减小系统误差的电路进行实验，所测得的各组数据已用实心点标在了右图的坐标纸上。

（1）根据各点表示的数据描出该电阻的伏安特性图线，并由此图线得出该电阻的阻值为Rx=_____kΩ（保留2位有效数字）。
（2）在方框中画出实验电路图。
（3）将实物连接成实验电路。

【答案】（1）该电阻的伏安特性图线如图1所示 2.4（2.2 ~2.6均对） （2）如图2所示 （3）如图3所示

图1 图2 图3
【解析】（1）伏安特性曲线如图1所示，根据公式，可得电阻约为：2.2 kΩ~2.6 kΩ。
（2）电路图是采用电流表内接法，滑动变阻器分压式接法，电路如图2所示。
（3）根据电路图连接实物图如图3所示。



1．【2019·学科网第三次高考原创押题预测新课标Ⅰ卷】实验台上备有下列器材：
A．电流表（量程500 μA，内阻约为300）；
B．电流表（量程100 μA，内阻约为1 k）；
C．电压表（量程15 V，内阻约100 k）；
D．电压表（量程6 V，内阻约6 k）；
E．直流电源（15 V，允许最大电流1 A）；
F．滑动变阻器（最大阻值100，额定功率1 kW）
G．开关和导线若干。
某同学用供选器材设计了测一个阻值约30 k电阻的实验，电路如图所示（电路还没有完全接好）。
（1）实验中所用的电流表应选______，电压表应选_________。（填器材前的字母）
（2）请用笔画线代替导线将尚未连接好的电压表连入下图的电路中。

（3）开关闭合前，滑动变阻器触头P应置于___（填“a”或“b”）处。
（4）正确连接电路后，无论如何调节滑动变阻器的滑片，电压表和电流表示数均不能取到较小值，其原因可能是导线__________（填图中导线代号）没有连接好。
2．【2018·江苏省如东高级中学第一学期期中考试】某实验小组要测量电阻Rx的阻值．
（1）用欧姆表“×10”挡进行粗测，正确操作后，表盘指针如图所示，可知该电阻的测量值约为140 Ω。

（2）接着，用伏安法测量该电阻的阻值，可选用的实验器材有：
电流表A1（20 mA，内阻约2 Ω）；电流表A2（0.6 A，内阻约0.5 Ω）；理想电压表V（0~3 V）；待测电阻RX；滑动变阻器R1（0~20 Ω）；滑动变阻器R2（0~200 Ω）；干电池2节；开关、导线若干。
该实验中，电流表应选用________（选填“A1”或“A2”）；在图乙、图丙电路中，应选用图________（选填“乙”或“丙”）作为测量电路；滑动变阻器应选用________（选填“R1”或“R2”）。
（3）根据选择的电路和器材，在图丁中用笔画线代替导线完成测量电路的连接。

3．【2018·银川一中高二阶段性测试】金属丝的电阻大约为4 Ω，在用伏安法测定金属丝的电阻时，除被测电阻丝外，选用了如下实验器材：
A．直流电源：电动势约4.5 V，内阻不计；
B．电流表A：量程0~0.6 A，内阻约0.125 Ω；
C．电压表V：量程0~3 V，内阻约3 kΩ；
D．滑动变阻器R：最大阻值10 Ω；
E．开关、导线等。
（1）在以下可供选择的实验电路中，应该选图_______（填“甲”或“乙”），选择的接法为_______接法（填“内”或“外”），此接法测得的电阻值将___________（填“大于”、“小于”或“等于”）被测电阻的实际阻值。

（2）根据所选实验电路图，在实物图中完成其余的连线.在闭合开关S前，滑动变阻器的滑片应置在______（填“最左”或“最右”）端。
（3）根据所选量程，某次实验两电表的示数如图，则读数分别为______V和_______A。
4．用伏安法测电阻的实验中提供了如下器材：
①待测电阻Rx，（约200 Ω）；
②直流毫安表（量程0~20 mA，内阻约50 Ω）；
③直流电压表（量程0~3 V，内阻约5 kΩ）；
④直流电源（输出电压3 V，内阻可不计）；
⑤滑动变阻器（阻值范围0~10 Ω，允许最大电流1 A）；
⑥电键一个，导线若干条。
实验要求最大限度的减小误差，则毫安表的连接应选择________（填“内接”或“外接”）的连接方式；滑动变阻器的连接应选择________（填“限流”或“分压”）的连接方式。
5．【2018·天津市和平区高三上学期期末考试】在实验室中，有多种方法可以测量某一电阻的阻值，为测定一个约1.3×103 Ω的电阻R的阻值，采用了如下方法：

（1）先用多用表的欧姆档粗测R的阻值，则应将选择开关旋到_________挡（选填：×10 Ω、×100 Ω或×1 kΩ），先进行___________后再进行测量。
（2）为进一步精确测量R的阻值，现提供如下器材：
电压表V1（量程0~3 V，内阻约为3 kΩ）；
电压表V2（量程0~15 V，内阻约为15 kΩ）；
电流表A1（量程0~3 mA，内阻约为10 Ω）；
电流表A2（量程0~30 mA，内阻约为50 Ω）
滑动变阻器R1（0~10 Ω，额定电流2 A）；
电源E：4 V
电键和导线若干
为获得多组数据且测量尽可能精确，电压表应选择________，电流表应选择__________，在方框中画出电路图，图中标明所选器材的代号。

6．【2018·宁夏育才中学高三月考】某同学设计了两种测电阻Rx的电路，如图甲、乙所示。

（1）利用图甲测电阻时：
①先将滑动变阻器R3的滑动触头移动到最__________（填“左”或“右”）端，再接通开关S；保持S2断开，闭合Sl，调滑动变阻器使电流表指针偏转至某一位置，并记下电流表示数Il。
②断开Sl，保持滑动变阻器阻值不变，调整电阻箱R0阻值在100 Ω左右，再闭合S2，调节R0阻值使得电流表读数为________时，R0的读数即为电阻的阻值。
③这种测电阻的方法叫___________。
A．伏安法 B．等效替代法 C．安阻法 D．伏阻法
（2）利用图乙测电阻时：
①闭合开关Sl，将开关S2接1，调节滑动变阻器R1和R2，使电压表和电流表的示数尽量大些，读出这时电压表和电流表的示数Ul和Il。
②将电键S2接2，只调节滑动变阻器_______，使电压表读数尽量接近满量程，读出这时电压表和电流表的示数U2、I2，则被测电阻的阻值Rx=_________，这种电路设计可以较大程度的减小因_______的内阻带来的系统误差。
7．【2019·学科网第三次全国大联考新课标Ⅰ卷】某同学欲准确测量一个未知电阻Rx。可提供的器材还有：
A．多用电表
B．电源（电动势4 V，内阻不计）
C．电压表V1（量程0~3 V，内阻约3 kΩ）
D．电压表V2（量程0~15 V，内阻约15 kΩ）
E．电流表A1（量程0~100 mA，内阻约为2.5 Ω）
F．电流表A2（量程0~0.6 A，内阻约0.2 Ω）
G．滑动变阻器R（0~100 Ω，允许通过的最大电流1 A）
H．开关、若干导线

请回答下列问题
（1）按正确操作，用多用电表Ω“×1”挡测量待测电阻，其指针的示数如图1所示，则其读数为_______Ω。
（2）为了尽可能减小测量误差，电压表应选用_____，电流表应选用_____。（填写仪器前的字母序号）
（3）在正确选用器材的情况下，请补充完整图2中实物图的连线，并使开关闭合的瞬间，电压表或电流表不至于被烧坏。
（4）若电压表的示数为U，电流表的示数为I，则_____待测电阻的真实值（选填“大于”“等于”或“小于”）。
8．某兴趣小组利用图甲所示电路测定一电池的内阻r和一待测电阻的阻值Rx。已知电池的电动势约为6 V，电池内阻和待测电阻的阻值都约为10 Ω，且不超过10 Ω。可供选用的实验器材有：

A．电流表（量程0~600 mA，内阻不计）；
B．电流表（量程0~3 A，内阻不计）；
C．电压表（量程0~6 V，内阻很大）；
D．电压表（量程0—15 V，内阻很大）；
E．滑动变阻器R（阻值0~100 Ω）；
开关S一个，导线若干。
该实验过程如下：

（1）在连接电路前，先选择合适的器材，电流表应选用______，电压表应选用____。（填所选器材前的字母）
（2）按图甲正确连接好电路后，将滑动变阻器的阻值调到最大，闭合开关，逐次调小其接入电路的阻值，测出多组U和I的值，并记录相应的数据。以U为纵轴，I为横轴，得到图乙所示的图线。
（3）断开开关S，将Rx改接在B、C之间，A与B用导线直接相连，其他部分保持不变。重复步骤（2），得到另一条U–I图线，其斜率的绝对值为k。
（4）根据上面实验数据结合图乙可得，电池的内阻r=______Ω；用k和r表示待测电阻的关系式为Rx=_____。
9．【2018·新疆维吾尔自治区高三第二次适应性（模拟）检测】某同学设计了一个实验：将一个量程为0~3 V的电压表改装成量程为0 V的电压表，并测量电阻R0（阻值约为3 Ω）的阻值。由此他设计出如图甲所示的电路进行改装和测量。可供选择的器材有：
A．电源（电动势约为10 V，内阻为2 Ω）
B．电压表（量程为0~3 V，内阻约10 kΩ）
C．电流表（量程为0~2 A，内阻忽略不计）
D．电阻箱（阻值范围0~9 999 Ω，额定功率小于10 W）
E．电阻箱（阻值范围0~99 990 Ω，额定功率小于10 W）
F．滑动变阻器（最大阻值为10 Ω，额定电流为3 A）
G．滑动变阻器（最大阻值为2 kΩ，额定电流为0.2 A）
H．定值电阻R0（阻值约为3 Ω）

（1）该同学设计出如下步骤进行电表改装，并进行相关测量，以下是该实验的操作过程：
a．连接好电路并把滑动变阻器R1的滑片移至最右端，把电阻箱R2阻值调到零
b．闭合电键，把滑动变阻器滑片调到适当位置，使电压表读数为3 V
c．把电阻箱阻值调到适当值，使电压表读数为____________V，然后不再改变电阻箱值，即得量程为9 V的电压表。
d．改变滑动变阻器的阻值，记录多组电压表和电流表的示数U和I。
（2）上述实验电阻箱应选__________（填所选器材前的字母），滑动变阻器应选_____________（填所选器材前的字母）。
（3）用步骤d中测得的多组数据作出U–I图象如图乙所示，由图象可知R0的阻值为______Ω（结果保留两位有效数字）.
10．为了测量待测电阻Rx的阻值（约为200 Ω），备有以下器材：
A．电源E：电动势约为1.5 V，内阻可忽略不计；
B．电流表A1：量程为0~10 mA，内电阻r1=20 Ω；
C．电流表A2：量程为0~30 mA，内电阻r2≈6 Ω；
D．定值电阻R0：阻值R0=80 Ω；
E．滑动变阻器R1：最大阻值为20 Ω；
F．滑动变阻器R2：最大阻值为2 000 Ω；
G．单刀单掷开关S，导线若干；
①滑动变阻器应选择____________。
②为了尽量准确地测量电阻Rx，在图甲、乙两图中，应选择图______（填图号）。

③合理选择电路后，某次测量中电流表A1的示数为I1，电流表A2的示数为I2。则Rx的表达式为：Rx=______________。
④某次测量时，其中一个电流表指针位置如图丙所示，其读数为=________mA。

⑤本实验中，设滑动触头P从b端开始向左移动的距离为x，P、b两点电压为U，若图丁A、B、C、D中有两条是R1、R2的U–x关系图线，则对应R2的是______线。
11．（1）关于多用电表，下列说法正确的一项是_____。
A．用多用电表“×10”挡测电阻R1、R2时，流过电表的电流分别为满偏电流的1/2、1/4，则R2=2R1
B．用多用电表测量电流、电压、电阻时，电流都是从红表笔流入电表
C．用多用电表测电阻时，选用不同挡位，调试准确后，电表的内阻相同
D．多用电表使用前应先进行欧姆调零，再进行机械调零
（2）用右边的电路测电阻Rx的阻值，已知Rx约为1 kΩ。电流表的量程为0~1 mA、内阻r=100 Ω（电流表的内阻是已知的）；电压表的量程为0~1.5 V、内阻约为1 kΩ；电源电动势为3 V、内阻不计；滑动变阻器的调节范围为0~100 Ω。①请把变阻器画入电路图，将实验电路图补充完整。②若电流表示数为0．9 mA、电压表示数为0.9 V，则Rx= Ω。

12．某同学通过实验测定一个阻值约为5 Ω的电阻的阻值。
（1）现有电源（4 V，内阻可不计）、滑动变阻器（0~50 Ω，额定电流2 A），开关和导线若干，以及下列电表
A．电流表（0~3 A，内阻约0.025 Ω）
B．电流表（0~0.6 A，内阻约0.125 Ω）
C．电压表（0~3 V，内阻约3 kΩ）
D．电压表（0~15 V，内阻约15 kΩ）
为减小测量误差，在实验中，电流表应选用__________，电压表应选用__________（选填器材前的字母）；实验电路应采用下图中的__________（填“甲”或“乙”）.
（2）图1是测量的实验器材实物图，下图中已连接了部分导线，请根据在1问中所选的电路图，补充完成图2中实物间的连线。

（3）接通开关，改变滑动变阻器滑片P的位置，并记录对应的电流表示数I、电压表示数U。某次电表示数如图3所示，可得该电阻的测量值__________（保留两位有效数字）。
（4）若在1问中选用甲电路，产生误差的主要原因是__________；若在1问中选用乙电路，产生误差的主要原因是__________。（选填选项前的字母）
A．电流表测量值小于流经的电流值 B．电流表测量值大于流经的电流值
C．电压表测量值小于两端的电压值 D．电压表测量值大于两端的电压值

1．【2019·浙江选考】为了比较精确地测定阻值未知的定值电阻Rx，小明设计了如图所示的电路。

（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）Rx的真实值。
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线。你认为正确的是_____（选填“①”或“②”），并由图线求出电阻Rx=________Ω。（保留两位有效数字）

2．【2018·浙江省高三上学期11月选考科目考试物理试题】为了比较精确地测定阻值未知的定值电阻Rx，小明设计了如图1所示的电路。

图1 图2
（1）实验时，闭合开关S，滑动变阻器的滑片滑至合适位置保持不变，将c点先后与a、b点连接，发现电压表示数变化较大，电流表示数基本不变，则测量时应将c点接________（选填“a点”或“b点”），按此连接测量，测量结果___________（选填“小于”、“等于”或“大于”）Rx的真实值。
（2）根据实验测得的6组数据，在图2中描点，作出了2条图线。你认为正确的是_____（选填“①”或“②”），并由图线求出电阻Rx=________Ω。（保留两位有效数字）
3．【2018·新课标全国III卷】一课外实验小组用如图所示的电路测量某待测电阻Rx的阻值，图中R0为标准定值电阻（R0=20.0 Ω）；可视为理想电压表。S1为单刀开关，S2位单刀双掷开关，E为电源，R为滑动变阻器。采用如下步骤完成实验：
（1）按照实验原理线路图（a），将图（b）中实物连线；

（2）将滑动变阻器滑动端置于适当位置，闭合S1；
（3）将开关S2掷于1端，改变滑动变阻器动端的位置，记下此时电压表的示数U1；然后将S2掷于2端，记下此时电压表的示数U2；
（4）待测电阻阻值的表达式Rx=_____________（用R0、U1、U2表示）；
（5）重复步骤（3），得到如下数据：

1
2
3
4
5
U1/V
0.25
0.30
0.36
0.40
0.44
U2/V
0.86
1.03
1.22
1.36
1.49

3.44
3.43
3.39
3.40
3.39
（6）利用上述5次测量所得的平均值，求得Rx=__________Ω。（保留1位小数）
4．【2017·新课标全国Ⅱ卷】某同学利用如图（a）所示的电路测量一微安表（量程为100 μA，内阻大约为2 500 Ω）的内阻。可使用的器材有：
两个滑动变阻器R1、R2（其中一个阻值为20 Ω，另一个阻值为2 000 Ω）；
电阻箱Rz（最大阻值为99 999.9 Ω）；
电源E（电动势约为1.5 V）；
单刀开关S1和S2。
C、D分别为两个滑动变阻器的滑片。

（1）按原理图（a）将图（b）中的实物连线。

（2）完成下列填空：
①R1的阻值为 Ω（填“20”或“2 000”）。
②为了保护微安表，开始时将R1的滑片C滑到接近图（a）中的滑动变阻器的 端（填“左”或“右”）对应的位置；将R2的滑片D置于中间位置附近。
③将电阻箱Rz的阻值置于2 500.0 Ω，接通S1。将R1的滑片置于适当位置，再反复调节R2的滑片D的位置。最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势 （填“相等”或“不相等”）。
④将电阻箱Rz和微安表位置对调，其他条件保持不变，发现将Rz的阻值置于2601.0 Ω时，在接通S2前后，微安表的示数也保持不变。待测微安表的内阻为 Ω（结果保留到个位）。
（3）写出一条提高测量微安表内阻精度的建议： 。


1．【答案】（1）A C （2）如图所示 （3）b （4）④

【解析】（1）待测电阻的阻值约为，直流电源电动势为，经粗略计算电路中最大的电流约为，所以电流表选择A；由于电压表D的量程不足，所以电压表选择C。
（2）在图示电路中，电流表内阻为，电压表内阻为，由串并联电路规律得，电流表的分压作用小于电压表的分流作用，故电流表应采用内接的方法，实物连线如图所示。

（3）实验前，分压电路的电压应该是0，故滑动变阻器的滑动触头应置于端。
（4）实验中无论如何调节滑动变阻器的滑片，电压表和电流表示数均不能取到较小值，是由于滑动变阻器接成限流式，因此是导线④没有连接好。
2．【答案】（2）A1 乙 R2 （3）见解析
【解析】（2）电路中可能出现的最大电流为；则电流表选择A1；电压表为理想表，则应选择电流表外接电路，即选择乙电路；由于滑动变阻器要选择限流电路。所以滑动变阻器选择与待测电阻阻值相当的且容易调节的变阻器，所以选择R2。
（3）实物连线如图；

3．【答案】（1）甲 外 小于 （2）最左 （3）2.15 0.16
【解析】（1）由题意可知，电压表内阻远大于待测电阻阻值，应选择图甲所示电路；电流表选择外接法，由于电压表的分流作用，所测电流偏大，由欧姆定律可知电阻测量值小于真实值。
（2）根据电路图连接实物电路图，实物电路图如图所示：

滑动变阻器采用限流接法，为保护电路滑片应置于滑片左端。
（3）电压表量程为3 V，由图示电压表可知，其分度值为0.1 V，示数为2.15 V；电流表量程为0.6 A，其分度值为0.02 A，示数为0.16 A。
4．【答案】外接 分压
【解析】由于待测电阻满足，所以电流表应用外接法；由于滑动变阻器的全电阻远小于待测电阻，所以变阻器应采用分压式接法。
5．【答案】（1）×100 欧姆调零 （2）V1 A1
【解析】（1）由多用电表的电阻刻度特点可知为了使读数准确，指针要摆到表盘中央附近，选择×100倍率挡，读数为13符合要求；欧姆表在使用上要求每一次换挡后都要先进行欧姆调零，再接电阻测量。
（2）已知电源电动势E=4 V，电压表选择3 V的量程与15 V的比较而言能保证安全的前提下读数精确度更高，故电压表选3 V（V1）；通过待测电阻的最大电流，选A1（3 mA）刚好合适。
（3）本题提供的滑动变阻器为10 Ω，属于小控大用分压式更方便操作；而，选用电流表的内接法可减小系统误差，电路如图所示：

6．【答案】（1）左 I1 B （2）R1 电流表
【解析】（1）本实验滑动变阻器用的分压式接法，操作前应将其滑动触头置于输出电压最小的最左端，即让支路短路电流为零，保护电表达到安全的作用。根据实验原理可知，变阻器的输出电压U应保持不变，根据欧姆定律，断开S2闭合S1时应有：；断开S1闭合S2时应有：，比较可知，当时，Rx=R0，即调节R0阻值使得电流表读数为I1时，R0的读数即为电阻的阻值；这种测电阻的方法称为等效替代法，故选B。
（2）将电建S2接2，只调节滑动变阻器R2，由欧姆定律得：，，故有：，这种电路设计，可以较大程度地减小电流表的内阻带来的系统误差。
7．【答案】（1）24 （2）C E （3）连线如图 （4）小于

【解析】（1）多用电表的读数为24×1 Ω=24 Ω。
（2）电动势4 V
