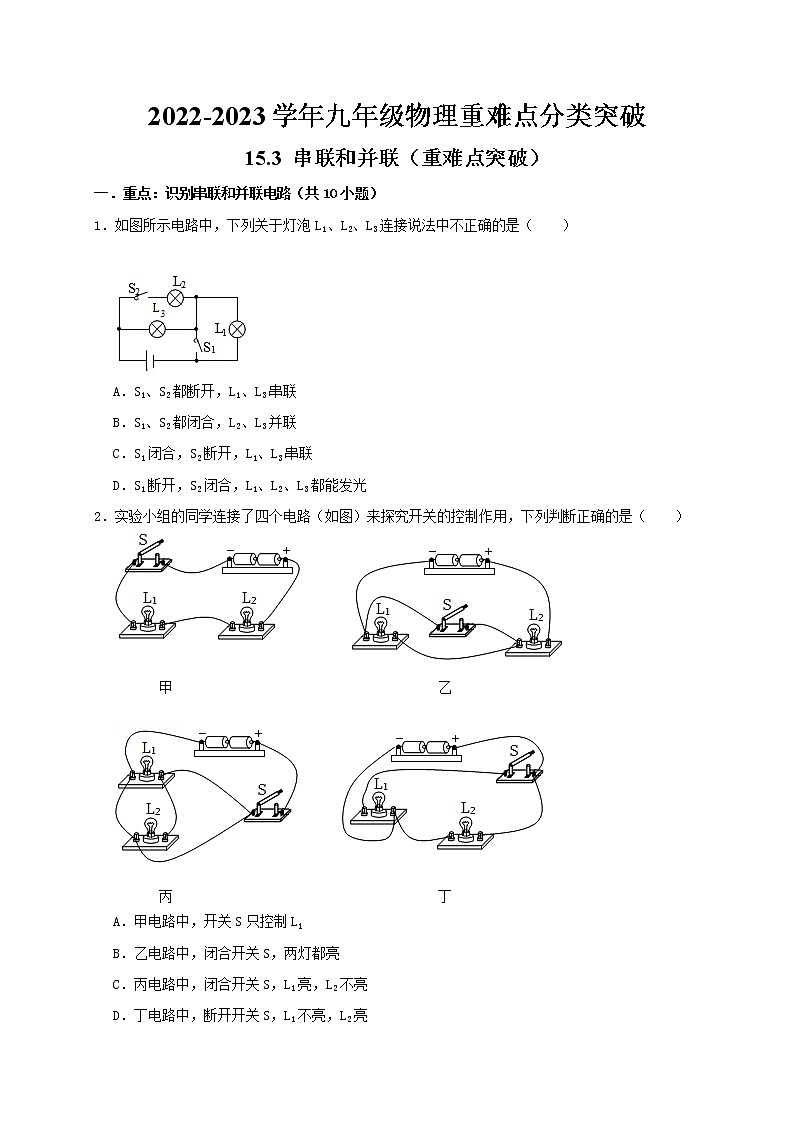

2022-2023学年九年级物理重难点分类突破
15.3 串联和并联(重难点突破)
一.重点:识别串联和并联电路(共10小题)
1.如图所示电路中,下列关于灯泡L1、L2、L3连接说法中不正确的是( )
A.S1、S2都断开,L1、L3串联
B.S1、S2都闭合,L2、L3并联
C.S1闭合,S2断开,L1、L3串联
D.S1断开,S2闭合,L1、L2、L3都能发光
2.实验小组的同学连接了四个电路(如图)来探究开关的控制作用,下列判断正确的是( )
A.甲电路中,开关S只控制L1
B.乙电路中,闭合开关S,两灯都亮
C.丙电路中,闭合开关S,L1亮,L2不亮
D.丁电路中,断开开关S,L1不亮,L2亮
3.某电路如图所示,下列说法正确的是( )
A.仅闭合S1与S2,灯泡L1与L2并联
B.仅闭合S1与S2,灯泡L1与L2串联
C.仅闭合S2与S3,灯泡L1与L2串联
D.全部闭合,灯泡L1与L2并联
4.如图所示,要使灯泡L1、L2并联,则开关的通断情况说法正确的是( )
A.闭合S2,断开S1、S3 B.闭合S3,断开S1、S2
C.闭合S1和S3,断开S2 D.闭合S2和S3,断开S1
5.如图,用导线连接使灯L1和L2组成并联电路的正确方法是( )
A.用一根导线连接A、B,再用另一根导线连接C、E
B.用一根导线连接A、B,再用另一根导线连接D、E
C.用一根导线连接A、C,再用另一根导线连接B、E
D.用一根导线连接A、C,再用另一根导线连接C、E

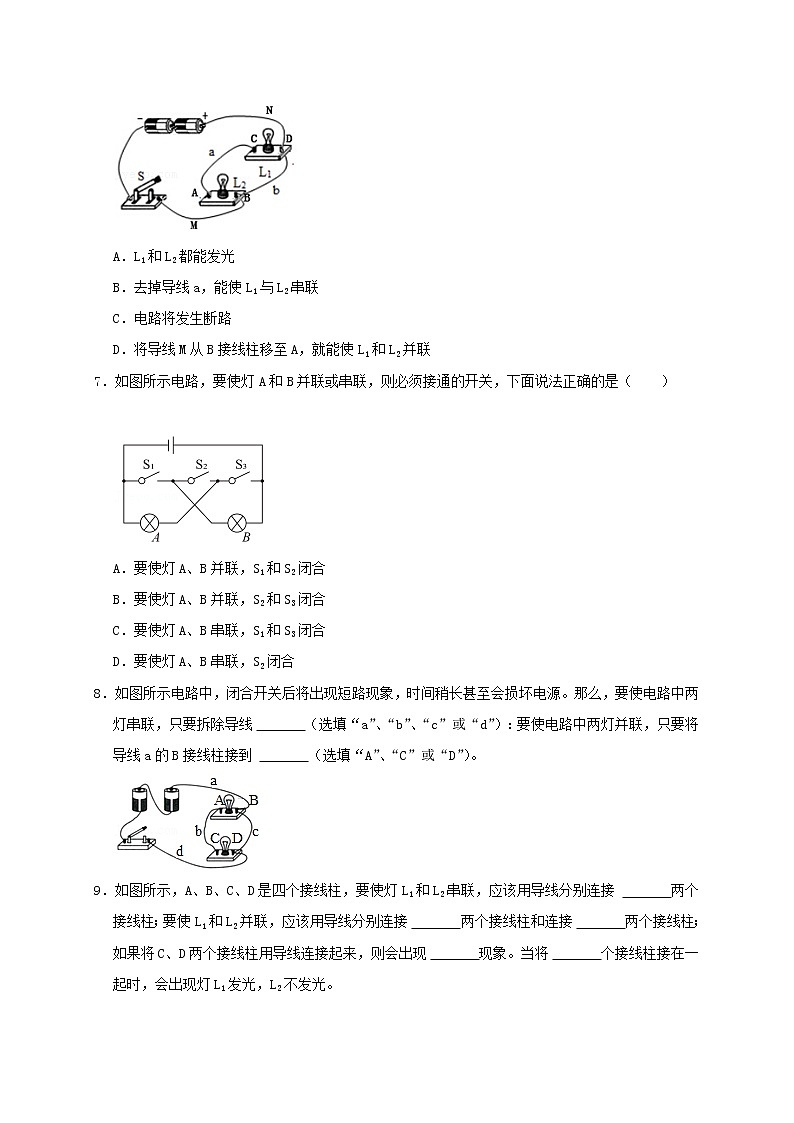

6.在如图所示的电路中,当S闭合后,下列说法正确的是( )
A.L1和L2都能发光
B.去掉导线a,能使L1与L2串联
C.电路将发生断路
D.将导线M从B接线柱移至A,就能使L1和L2并联
7.如图所示电路,要使灯A和B并联或串联,则必须接通的开关,下面说法正确的是( )
A.要使灯A、B并联,S1和S2闭合
B.要使灯A、B并联,S2和S3闭合
C.要使灯A、B串联,S1和S3闭合
D.要使灯A、B串联,S2闭合
8.如图所示电路中,闭合开关后将出现短路现象,时间稍长甚至会损坏电源。那么,要使电路中两灯串联,只要拆除导线 (选填“a”、“b”、“c”或“d”):要使电路中两灯并联,只要将导线a的B接线柱接到 (选填“A”、“C”或“D”)。
9.如图所示,A、B、C、D是四个接线柱,要使灯L1和L2串联,应该用导线分别连接 两个接线柱;要使L1和L2并联,应该用导线分别连接 两个接线柱和连接 两个接线柱;如果将C、D两个接线柱用导线连接起来,则会出现 现象。当将 个接线柱接在一起时,会出现灯L1发光,L2不发光。
10.如图所示,灯泡L1、L2串联的电路是( )
A. B.
C. D.
二.难点:设计电路(共6小题)
11.小明断开客厅的灯后,到书房去闭合书房的灯进行学习,这两盏灯的连接方式( )
A.一定并联 B.一定串联 C.可能串联 D.无法判断
12.霓虹灯招牌“中国农业银行”每个字背后是由许多LED灯串组成的,现发现第4个字“业”熄灭,其它字均正常发光(如图所示)。根据这一现象,对发光字背后的灯串之间的连接方式判断正确的是( )
A.“业”这个字的笔画之间一定是串联的
B.“业”这个字的笔画之间一定是并联的
C.“业”这个字与其它字之间一定是串联的
D.“业”这个字与其它字之间一定是并联的
13.随着人们生活水平的日益提高,用上了各种家用电器,方便了人们的生活。某品牌榨汁机为保障安全,设置了双重开关——电源开关S1和安全开关S2。当杯体倒扣在主机上时,S2自动闭合,此时再闭合S1,电动机才能启动,开始榨汁。如图所示的电路中,符合上述要求的是( )
A. B.
C. D.
14.使用空气炸锅(如图所示)时发现:同时闭合定时开关和温控开关产生热风,仅闭合定时开关产生冷风,不会只发热不吹风。则其电路可能是( )
A. B.
C. D.
15.甲、乙为两个独立的房间,当闭合甲房间的开关时,只有乙房间电铃响;当闭合乙房间开关时,只有甲房间电铃响。符合此要求的电路是( )
A. B.
C. D.
16.医院入口处的扫码测温系统工作时,扫码为绿码,开关S1闭合;测温正常,开关S2闭合,只有扫码为绿码且测温正常,系统才会启动电动机打开闸门放行,下列电路设计符合要求的是( )
A.
B.
C.
D.
三.重点:串并联电路的电路图和实物图(共5小题)
17.在虚线框内画出电源和小灯泡的电路元件符号,要求:开关控制两灯同时亮或熄灭。
18.如图是一种停车位是否被占用的模拟提醒电路,灯泡发光的亮和暗分别表示车位被占用和未被占用,车位被占用时控制开关S闭合。请在电路中的两个虚线框中分别填入灯泡和电阻符号,完成符合设计要求的电路。
19.在火车车厢后面有两个厕所,只有当两个厕所的门(相当开关)都关上时,车厢指示灯才会发光,指示牌才会显示“厕所有人字样”,提醒旅客两个厕所内都有人。请你把图中的各元件符号连接成符合上述要求的电路图。
20.根据要求设计电路,并完成电路连接。现有电池组、灯泡、电铃各一个,开关S1、S2两个,导线若干,当只闭合开关S1时,灯不亮铃不响;当只闭合开关S2时,灯亮铃不响;同时闭合S1、S2时,灯亮铃响。
21.小聪在教室内开灯和关灯时发现,闭合一个开关,教室讲台上的两盏灯同时发光;断开此开关,两盏灯都熄灭,请在图中虚线框内画出开关控制两盏灯的部分电路。
