预测05透镜及其应用-备战中考物理考点精讲与精练（人教版）

这是一份预测05透镜及其应用-备战中考物理考点精讲与精练（人教版），文件包含预测05透镜及其应用-备中考物理重难点预测人教版解析版docx、预测05透镜及其应用-备战中考物理重难点预测人教版原卷版docx等2份试卷配套教学资源，其中试卷共23页， 欢迎下载使用。

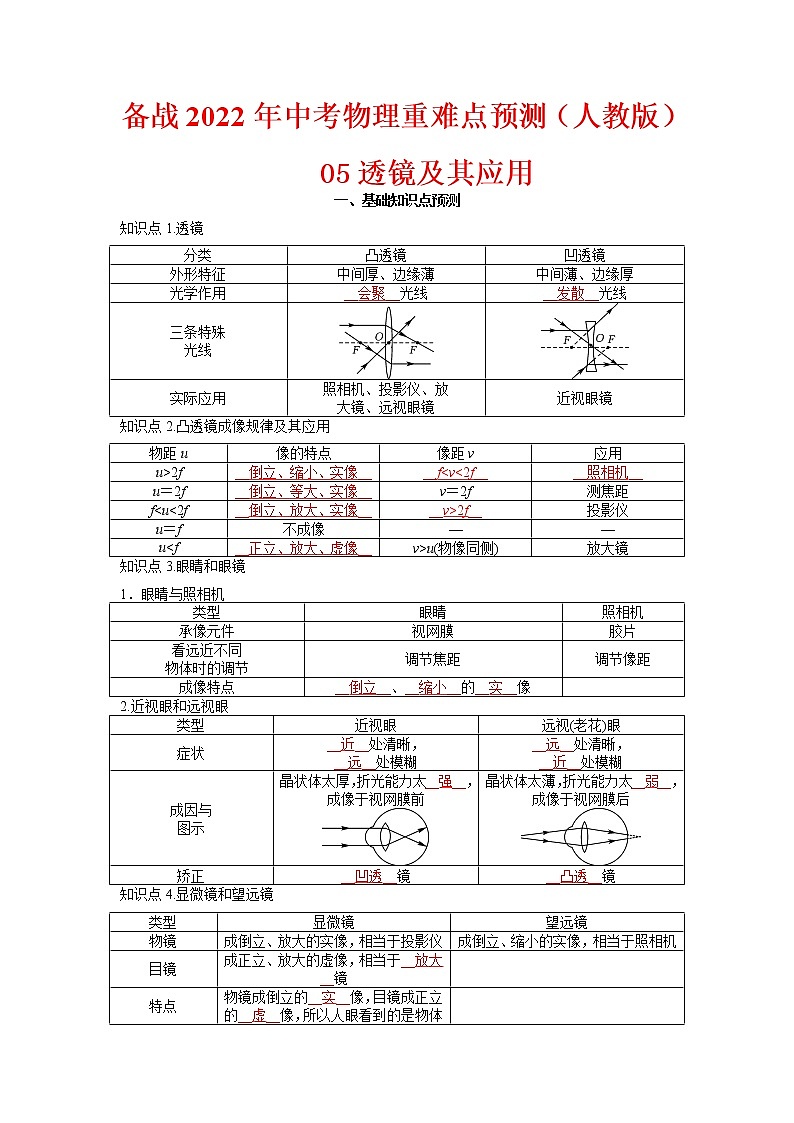

备战2022年中考物理重难点预测（人教版）05透镜及其应用一、基础知识点预测知识点1.透镜分类凸透镜凹透镜外形特征中间厚、边缘薄中间薄、边缘厚光学作用__会聚__光线__发散__光线三条特殊光线实际应用照相机、投影仪、放大镜、远视眼镜近视眼镜知识点2.凸透镜成像规律及其应用物距u像的特点像距v应用u>2f__倒立、缩小、实像____f<v<2f____照相机__u＝2f__倒立、等大、实像__v＝2f测焦距f<u<2f__倒立、放大、实像____v>2f__投影仪u＝f不成像——u<f__正立、放大、虚像__v>u(物像同侧)放大镜知识点3.眼睛和眼镜1．眼睛与照相机类型眼睛照相机承像元件视网膜胶片看远近不同物体时的调节调节焦距调节像距成像特点__倒立__、__缩小__的__实__像 2.近视眼和远视眼类型近视眼远视(老花)眼症状__近__处清晰，__远__处模糊__远__处清晰，__近__处模糊成因与图示晶状体太厚，折光能力太__强__，成像于视网膜前晶状体太薄，折光能力太__弱__，成像于视网膜后矫正__凹透__镜__凸透__镜知识点4.显微镜和望远镜类型显微镜望远镜物镜成倒立、放大的实像，相当于投影仪成倒立、缩小的实像，相当于照相机目镜成正立、放大的虚像，相当于__放大__镜 特点物镜成倒立的__实__像，目镜成正立的__虚__像，所以人眼看到的是物体_倒__立的__虚__像 二、课本图片考题预测1．放大镜是中央比边缘__厚__的透镜，如图所示，将放大镜正对着太阳，调整它与地面的距离，地面上会形成__很小很亮__的光斑，这是由于光的__折射__形成的，这个光斑的位置就是凸透镜__焦点__所在的位置．2．如图所示，将一个圆柱形的玻璃瓶里面装满水，把一支铅笔水平放在玻璃瓶的一侧，透过玻璃瓶，可以看到那支铅笔的形状__变化__(填“不变”或“变化”)；把铅笔由靠近玻璃瓶的位置向远处慢慢地移动时，透过玻璃瓶会看到铅笔尖会逐渐__变长__(填“变长”或“变短”)；到某一位置以后，铅笔尖的方向__改变__(填“改变”或“不变”)．3．如图所示，早期照相馆里摄影师取景时看到的像是倒立的．照相机的镜头是__凸__透镜，成__倒立__、__缩小__的__实__像．若要照全身像，应__增大__(填“增大”或“减小”)相机和两位被照相人之间的距离．4．如图，小明找到两个焦距不同的放大镜模拟望远镜观察远处的景物，其中较远的物镜的作用是使物体成__倒立__、__缩小__的__实__像，目镜相当于__放大镜__成__正立__、__放大__的__虚__像．三、中考真题对应练习一．选择题（共21小题）1．（2017•常州）香水的主要成分是易燃酒精，如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的是（　　）A． B． C． D．2．（2017•海南）如图所示，对光有发散作用的透镜是（　　）A． B． C． D．3．（2018•兰州）在初中物理的学习中，我们经常提到的“像”有：①小孔成像：②平面镜成像：③放大镜成像：④投影仪投影在屏幕上成的像：⑤汽车观后镜中的像。下列关于上述“像”的说法中正确的是（　　）A．属于实像的是①②③ B．属于虚像的是④⑤ C．由于反射而成的像是①②⑤ D．由于折射而成的像是③④4．（2010•台州）实验课上，小柯在低倍镜下看清某种细胞结构后，将显微镜轻移到小妍面前给她看，而小妍看到的却是较暗的视野，她首先应操作的是（　　）A．目镜 B．物镜转换器 C．反光镜 D．粗准焦螺旋5．（2019•盐城）小明利用太阳光测量凸透镜的焦距。下列操作最合理的是（　　）A． B． C． D．6．（2021•攀枝花）在探究凸透镜成像规律的实验中，将蜡烛放在凸透镜前适当位置，调节光屏位置得到清晰的像。把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，则该镜片（　　）A．是凹透镜，属近视眼镜 B．是凹透镜，属远视眼镜 C．是凸透镜，属近视眼镜 D．是凸透镜，属远视眼镜7．（2021•铁岭）如图是小明拍摄“东方明珠”时的情景。下列分析正确的是（　　）A．小明在地上的影子形成的原理与平面镜成像原理相同 B．用照相机拍照时，镜头成的是正立、缩小的实像 C．数码相机屏幕的彩色画面，由红、黄、蓝三种色光组成 D．水中建筑物的倒影是光的反射所成的虚像8．（2021•台州）“方寸天地纳寰宇”描述了小小眼球可尽观广袤世界。下列能够解释眼球成像原理的是（　　）A． B． C． D．9．（2021•宁波）如图所示，当我们看远处物体时，远处物体的光线正好聚焦在视网膜上。当我们从看远处物体改为看近处物体时（一般不小于10cm），为了使近处物体成像在视网膜上，晶状体凸度和焦距的变化情况分别是（　　）A．晶状体凸度变大，焦距变短 B．晶状体凸度变大，焦距变长 C．晶状体凸度变小，焦距变短 D．晶状体凸度变小，焦距变长10．（2020•郴州）物体放在凸透镜前适当位置能在屏上得到一个清晰的像，如果把屏拿开，则（　　）A．像还存在，但眼睛看不到 B．像还存在，眼睛从各个方向看得到 C．像还存在，但眼睛只能在一定范围内看到 D．像不存在11．（2021•昆明）如图1所示，从P点发出的三条特殊光线经过凸透镜后会聚于P′点。现有一条光线也从P点发出，经过凸透镜后的传播路径，在如图2的四种表示中，正确的是（　　）A．甲 B．乙 C．丙 D．丁12．（2019•宜昌）据央视新闻报道，我国台湾省台中市一辆小客车，因车主将矿泉水随手放在仪表盘上的防滑垫上，导致防滑垫起火（如图所示）。这瓶矿泉水所起的作用相当于（　　）A．平面镜 B．三棱镜 C．凸透镜 D．凹透镜13．（2021•贺州）在探究凸透镜成像规律的实验中，蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则下列说法正确的是（　　）A．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，要在光屏上得到清晰的像，光屏应向右移动              B．将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，移动光屏所成清晰的像与照相机成像的原理相同              C．该凸透镜的焦距为20cm D．随着实验的进行蜡烛逐渐变短，在光屏上所成的像会向下移动14．（2021•天门）小花用水凸透镜模拟人眼的晶状体，光屏相当于视网膜（如图）。当用注射器向胶膜内注水，水凸透镜的凸起程度增加，光屏上原来清晰的像变模糊了；将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，此过程模拟的眼睛及该眼睛的矫正方法是（　　）A．近视眼  用凸透镜矫正 B．远视眼  用凸透镜矫正 C．近视眼  用凹透镜矫正 D．远视眼  用凹透镜矫正15．（2010•台湾）小芬利用复式显微镜观察人的血球细胞，使用相同的目镜，但在两种不同放大倍率下，所呈现的视野分别为甲和乙，如图所示，下列相关叙述何者正确（　　）A．若使用相同的光圈，则甲比乙亮 B．在甲中所观察到的细胞，在乙中均可观察到 C．若玻片往右移，甲的影像会往右移而乙的影像则往左移 D．若在甲看到模糊的影像，改换成乙就可以看到清晰的影像16．（2020•甘孜州）如图所示，关于近视眼和远视眼，下列说法正确的是（　　）A．乙为远视眼，应佩戴凸透镜矫正 B．乙为近视眼，应佩戴凹透镜矫正 C．甲为远视眼，应佩戴凹透镜矫正 D．甲为近视眼，应佩戴凸透镜矫正17．（2018•郴州）下列有关成像的说法中，正确的是（　　）A．物体通过平面镜所成的像是实像 B．通过凸透镜所成的像一定是实像 C．小孔成像实验中，所成像是实像 D．实像都是缩小的，虚像都是放大的18．（2021•眉山）在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为10cm。如图所示，凸透镜固定在光具座的50cm刻线处，通过移动蜡烛和调节光屏的位置来进行探究实验。下列说法中正确的是（　　）A．将蜡烛移到10cm刻线处，光屏上呈现倒立放大的实像 B．将蜡烛移到45cm刻线处，光屏上呈现正立放大的虚像 C．将蜡烛移到35cm刻线处，成像特点与照相机成像特点相同 D．将蜡烛从10cm刻线处移向40cm刻线处的过程中，光屏上呈现的像会变大19．（2021•常德）在“探究凸透镜成像规律”的实验中，当点燃的蜡烛、凸透镜及光屏处于如图所示的位置时，在光屏上得到烛焰清晰的像。下列说法中正确的是（　　）A．该凸透镜的焦距范围为7.5cm＜f＜15cm B．光屏上成倒立、放大的实像 C．透镜不动，蜡烛向右移动，光屏向左移动，可再次得到清晰的像 D．蜡烛和光屏不动，移动凸透镜到适当位置，光屏上可再次得到清晰的缩小的像20．（2021•盘锦）有关透镜及其应用，下列说法正确的是（　　）A．照相时，要使像变大，照相机应远离物体 B．使用幻灯机时，幻灯片应放在一倍焦距以内 C．放大镜所成的像是正立、放大的虚像 D．近视眼看远处物体，像成在视网膜前方，需用凸透镜矫正21．（2021•牡丹江）现代生活中，手机给人们带来了许多便利，但长时间看手机屏幕，容易导致视力下降，如图所示的四幅图是眼球成像及视力矫正的示意图，其中属于近视眼的成因及其矫正的是（　　）A．甲、乙 B．甲、丁 C．丙、乙 D．丙、丁二．作图题（共6小题）22．（2020•重庆）在图中入射光线平行于主光轴。画出它经凸透镜折射后的光线。23．（2021•南充）一束光线射向凸透镜后再经平面镜反射射出，请将光路图补充完整。24．（2020•怀化）在图中，画出光线经透镜折射后的光路图。25．（2020•贺州）完成如图的光路图。26．（2017•达州）如图所示，可以利用不同的光学元件来改变入射光线的传播方向，请在图中分别画出三种合适的光学元件。（只要求画出光学元件大致位置的示意图，但须与光学规律相符）27．（2021•凉山州）请在如图的方框内画出合适的光学元件。参考答案一．选择题（共21小题）1．【解析】解：如图所示为四瓶香水，透明玻璃瓶盖形状各异，最容易在阳光下引发火灾的应该是B瓶口，因为B瓶口是凸透镜，对光有会聚作用，最容易在阳光下引发火灾。【答案】B。2．【解析】解：凹透镜是指中间比边缘薄的透镜，凹透镜对光线有发散作用，所以凹透镜又叫发散透镜，符合这个特点的透镜是B。【答案】B。3．【解析】解：①小孔成像是由光的直线传播形成的实像。②平面镜成像是由光的反射形成的虚像。③放大镜成像属于凸透镜成像，是由光的折射形成的虚像。④电影银幕上的像，属于凸透镜成像，是由光的折射形成的实像。⑤汽车观后镜中的像，观后镜是凸面镜，所以它成的像是由光的反射形成的虚像。其中，属于实像的是①④；属于虚像的是②③⑤；由于反射而成的像是②⑤；由于折射而成的像是③④。【答案】D。4．【解析】解：用显微镜观察物体时，当光线较强时物体能反射更多的光线，使像更清晰。当光线较暗时，依靠凹面镜反射更多的光线，使物体更亮，像更清晰。因小柯在低倍镜下看清某种细胞结构后，将显微镜轻移到小妍面前给她看，而小妍看到的却是较暗的视野，所以要想让像更清晰，物体应该更亮，她首先应操作的是调整反光镜。【答案】C。5．【解析】解：利用会聚太阳光法测焦距时，要将凸透镜正对着太阳光，太阳光经凸透镜后将会聚在焦点。所以把白纸（光屏）置于另一侧，改变白纸与凸透镜间的距离，直到光屏上出现一个最小、最亮的光斑，这个光斑便为焦点，测出光斑到凸透镜的距离，即为凸透镜的焦距；则由各选项图可知，AD的操作错误；而B图不方便测光斑到凸透镜的距离，C图中白纸与凸透镜平行，便于测出焦距，故C最合理。【答案】C。6．【解析】解：把眼镜片放在烛焰与凸透镜之间，如图所示，屏上的像变得模糊，调节光屏的位置，适当靠近凸透镜，光屏上又可以得到清晰的像，这说明该透镜对光线具有会聚作用，是凸透镜，凸透镜可以矫正远视眼。【答案】D。7．【解析】解：A、小明在地上的影子形成的原理是光的直线传播，平面镜成像原理是光的反射，两种原理不相同，故A错误；B、照相机是利用物距大于二倍焦距时，成倒立缩小实像的规律制成的，故B错误；C、数码相机屏幕的彩色画面，由红、绿、蓝三种色光组成，故C错误；D、水中建筑物的倒影属于平面镜成像，是光的反射所成的虚像，故D正确。【答案】D。8．【解析】人的眼睛的晶状体和角膜的共同作用相当于一个凸透镜，外界物体在视网膜上成倒立、缩小的实像。根据凸透镜成像规律可知，此时u＞2f（或u＞v），成倒立、缩小的实像；A、图中，u＞v，成倒立缩小的实像，故A符合题意；B、图中，u＝v，成倒立等大的实像，故B不符合题意；C、图中，u＜v，成倒立放大的实像，故C不符合题意；D、图中u＜f，成正立放大的虚像，故D不符合题意；【答案】A。9．【解析】解：当我们从看远处物体改为看近处物体时（一般不小于10cm），此时的物距变小，像距会变大，像成在视网膜的后面，为了使近处物体成像在视网膜上，需要增大眼睛晶状体对光的偏折能力，即要增大晶状体的凸度，使得焦距变短，故A正确。【答案】A。10．【解析】解：用光屏承接的像，是实像，它是由实际光线交汇而成的，撤去光屏，则交汇的光线会继续传播，眼睛只要在光的传播方向上，就能看到。【答案】C。11．【解析】解：由题知，P′是P点经凸透镜所成的实像，那么由P点发出的光经凸透镜折射后一定过像点P'，由图2知，甲图正确，乙、丙、丁错误。【答案】A。12．【解析】解：装有水的矿泉水瓶相当于一个凸透镜，中间厚边缘薄，由于凸透镜对光线的会聚作用，射入车内的光线经矿泉水瓶折射后集中于它的焦点上，时间一长正好使放置于此处的物品起火。【答案】C。13．【解析】解：ABC、蜡烛、凸透镜和光屏的位置如图所示，蜡烛在光屏上恰好成一清晰等大的实像，则u＝v＝20.0cm＝2f，所以焦距为f＝10.0cm；将蜡烛移动到光具座10cm处，保持凸透镜的位置不变，物距变大了，像距会变小，光屏应向左移动，才能在光屏上呈现清晰的像；此时的物距大于二倍焦距，成倒立、缩小的实像，其应用是照相机，故AC错误，B正确；D、探究凸透镜成像规律时，随着蜡烛燃烧而变短，根据过光心的光线不改变传播方向可知，光屏上的像会向上移动，故D错误。【答案】B。14．【解析】解：当用注射器向胶膜内注水，水凸透镜的凸起程度增加，焦距变小，光屏上原来清晰的像变模糊了，将蜡烛靠近水凸透镜，光屏上再次得到清晰的像，这说明像成在光屏的前方，这是近视眼的成因，由于凹透镜对光线具有发散作用，所以可以用凹透镜矫正近视眼。【答案】C。15．【解析】解：A、显微镜使用相同的光圈，甲放大倍数小，可视范围大，也就是有光的面积比乙大，所以比较亮，故该选项说法正确；B、甲放大倍数小，看到的面积大，乙中看到的只是甲中的一部分，故该选项说法不正确；C、无论玻片往右移还是往左移，甲和乙观察到的影像都是一样的，故该选项说法不正确；D、影像是否模糊，有多方面因素，换成乙后倍率过大，成像更模糊，不清晰，故该选项说法不正确。【答案】A。16．【解析】解：图甲中的光线在视网膜前会聚，表示像成在视网膜的前方，因此表示的是近视眼，近视眼应该佩戴凹透镜矫正；图乙中的光线在视网膜后方会聚，表示像成在视网膜的后方，因此表示的是远视眼，远视眼应该佩戴凸透镜进行矫正；由此可知，A正确，BCD错误。【答案】A。17．【解析】解：A、物体通过平面镜所成的像是正立的、等大的虚像，故A错误；B、通过凸透镜所成的像可以是实像，也可以是虚像。故B错误；C、小孔成像是实际光线的会聚，所以是倒立的实像，故C正确；D、实像有放大、等大、缩小，虚像有等大、缩小、放大的，故D错误。【答案】C。18．【解析】解：已知凸透镜焦距为10cm，凸透镜固定在光具座的50cm刻线处，A、将蜡烛移到10cm刻线处，此时的物距是：50cm﹣10cm＝40cm，凸透镜焦距为10cm，则物距大于二倍焦距，成的是倒立、缩小的实像，故A错误；B、将蜡烛移到45cm刻线处，此时的物距是：50cm﹣45cm＝5cm，则物距小于焦距，成的是正立、放大的虚像，虚像不能成在光屏上，故B错误；C、将蜡烛移到35cm刻线处，此时的物距是：50cm﹣35cm＝15cm，物体在二倍焦距与一倍焦距之间，成的是倒立、放大的实像，与投影仪成像特点相同，故C错误；D、将蜡烛从10cm刻线处移向40cm刻线处的过程中，物距减小，则光屏上呈现的像和像距都变大，故D正确。【答案】D。19．【解析】解：AB、蜡烛距离凸透镜30cm时，在透镜的另一侧15cm处光屏上得到一个清晰的像，物距大于像距，成倒立缩小的实像；此时像的位置在一倍焦距和二倍焦距之间，物距在二倍焦距以外，即2f＞15cm＞f，30cm＞2f；所以15cm＞f＞7.5cm，故A正确，故B错误；C、凸透镜成实像时的动态变化规律是：物远像近像变小，透镜不动，蜡烛向右移动，光屏向右移动才能得到清晰的像，故C错误；D、蜡烛和光屏不动，移动凸透镜到适当位置，将物距和像距互换，此时2f＞u＞f，成倒立、放大的实像，故D错误；【答案】A。20．【解析】解：A、照相时，要使所拍摄景物的像变大，应将照相机的镜头靠近被拍摄物体，这样可增大像距，使像变大，故A错误；B、使用幻灯机时，幻灯片应放在一倍焦距和二倍焦距之间，成倒立、放大的实像，故B错误；C、放大镜成像时，物距小于焦距，成的像是正立、放大的虚像，故C正确；D、近视眼看不清楚远处的物体，原因是远处物体的像成在视网膜的前方，但是我们可用发散作用的凹透镜矫正，使光线会聚能力减弱，能使像成在视网膜上，能看清物体，故D错误。【答案】C。21．【解析】解：甲图成像在视网膜之后，是远视眼的成因；乙图佩戴凸透镜，是远视眼的矫正；丙图成像在视网膜之前，是近视眼的成因；丁图佩戴凹透镜，是近视眼的矫正。故D符合题意。【答案】D。二．作图题（共6小题）22．【解析】解：平行于主光轴的入射光线经过凸透镜折射后，折射光线过焦点，由此作出折射后的光线，如图所示：23．【解析】解：平行于主光轴的光线经凸透镜折射后折射光线通过焦点；该光线入射到平面镜，先画出法线，再根据反射角等于入射角在法线右侧画出反射光线，如图所示：24．【解析】解：过焦点的光线经凸透镜折射后折射光线平行于主光轴，如图所示：25．【解析】解：平行于主光轴的光线经凸透镜折射后将过焦点；过光心的光线经凸透镜折射后传播方向不改变。如图所示：26．【解析】解：图中的入射光线经过光学元件后变成水平的光线，则光学元件可以是平面镜、凸透镜、凹透镜。当光学元件为平面镜时，作反射光线与入射光线夹角的平分线即为法线，再过入射点作出法线的垂线即可，如图所示：当光学元件为凸透镜时，过焦点的光线经凸透镜折射后，将平行于主光轴，由此画出凸透镜，如下图所示：当光学元件为凹透镜时，射向虚焦点的光线经凹透镜折射后，将平行于主光轴，由此画出凹透镜，如下图所示：27．【解析】解：左图中折射光线比入射光线更加远离主光轴，所以该元件对光线有发散作用，因此是凹透镜。右图中的光学元件不能使光线透过，但能改变光路，所以该元件是平面镜，如图所示
