吉林省长春市吉大附中2022-2023学年九年级（上）期末物理试卷

这是一份吉林省长春市吉大附中2022-2023学年九年级（上）期末物理试卷，共19页。试卷主要包含了单项选择题，非选择题等内容，欢迎下载使用。

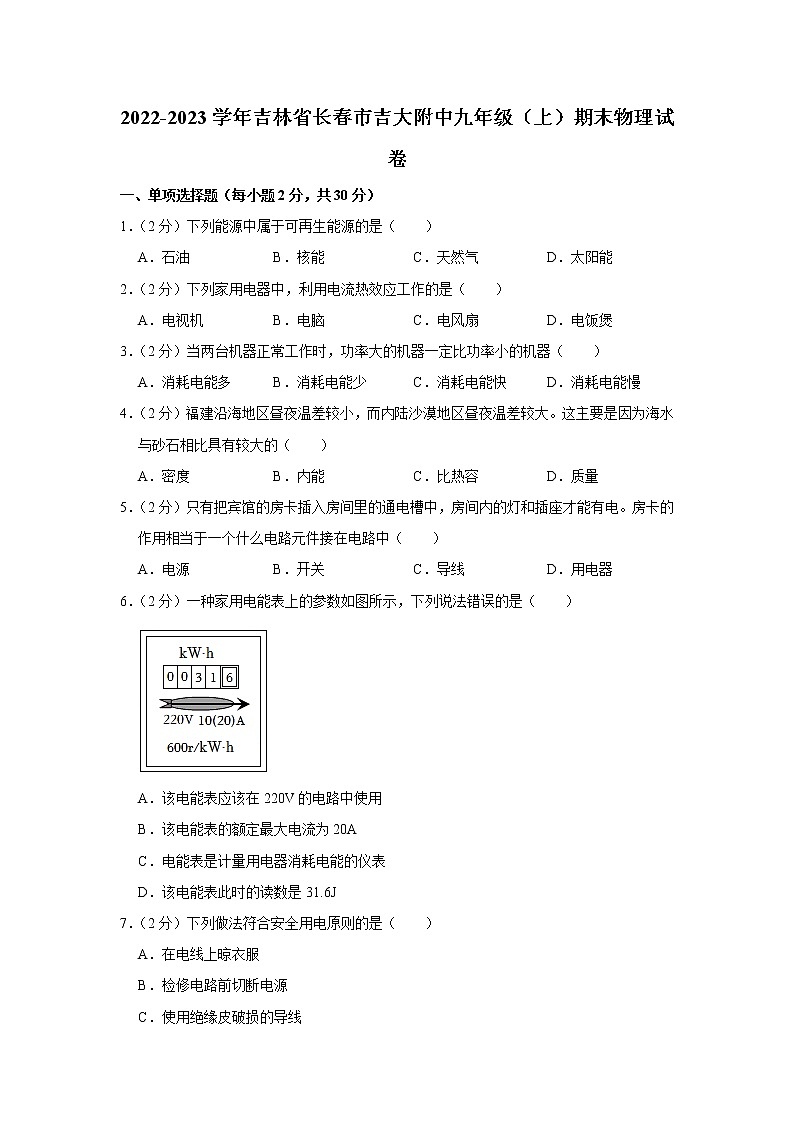

2022-2023学年吉林省长春市吉大附中九年级（上）期末物理试卷
一、单项选择题（每小题2分，共30分）
1．（2分）下列能源中属于可再生能源的是（　　）
A．石油 B．核能 C．天然气 D．太阳能
2．（2分）下列家用电器中，利用电流热效应工作的是（　　）
A．电视机 B．电脑 C．电风扇 D．电饭煲
3．（2分）当两台机器正常工作时，功率大的机器一定比功率小的机器（　　）
A．消耗电能多 B．消耗电能少 C．消耗电能快 D．消耗电能慢
4．（2分）福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大。这主要是因为海水与砂石相比具有较大的（　　）
A．密度 B．内能 C．比热容 D．质量
5．（2分）只有把宾馆的房卡插入房间里的通电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个什么电路元件接在电路中（　　）
A．电源 B．开关 C．导线 D．用电器
6．（2分）一种家用电能表上的参数如图所示，下列说法错误的是（　　）

A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
7．（2分）下列做法符合安全用电原则的是（　　）
A．在电线上晾衣服
B．检修电路前切断电源
C．使用绝缘皮破损的导线

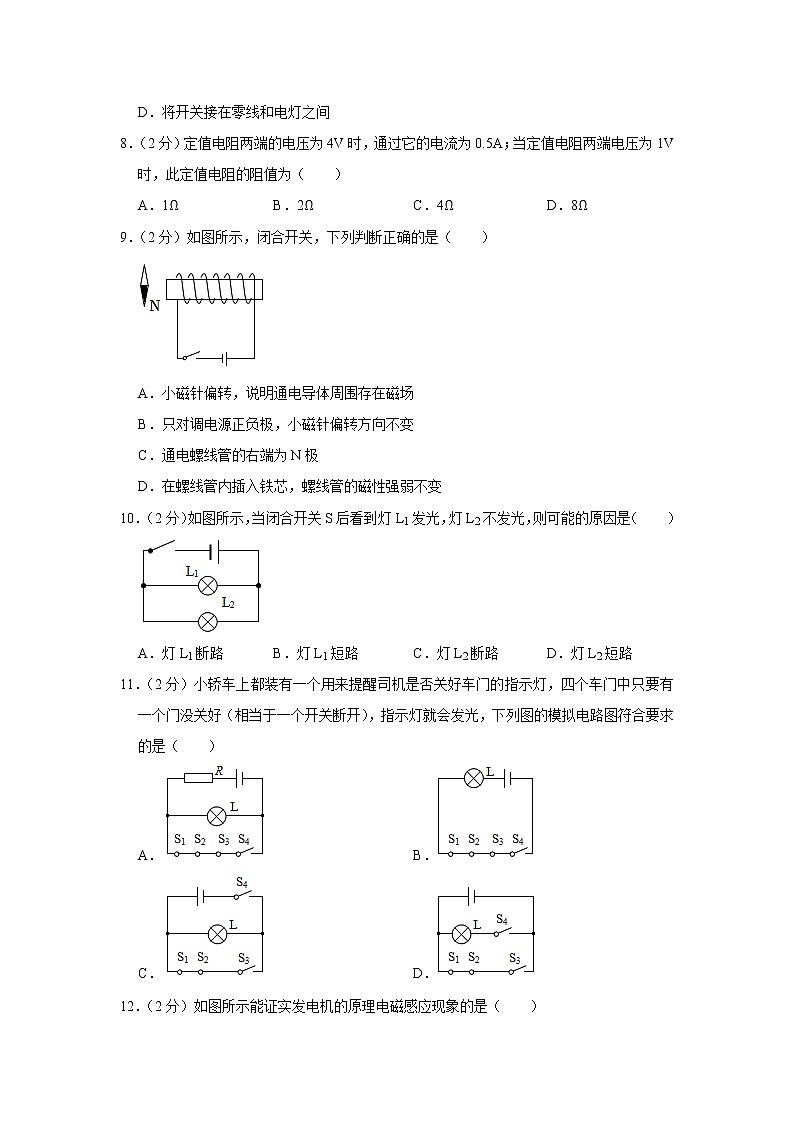

D．将开关接在零线和电灯之间
8．（2分）定值电阻两端的电压为4V时，通过它的电流为0.5A；当定值电阻两端电压为1V时，此定值电阻的阻值为（　　）
A．1Ω B．2Ω C．4Ω D．8Ω
9．（2分）如图所示，闭合开关，下列判断正确的是（　　）

A．小磁针偏转，说明通电导体周围存在磁场
B．只对调电源正负极，小磁针偏转方向不变
C．通电螺线管的右端为N极
D．在螺线管内插入铁芯，螺线管的磁性强弱不变
10．（2分）如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（　　）

A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
11．（2分）小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就会发光，下列图的模拟电路图符合要求的是（　　）
A． B．
C． D．

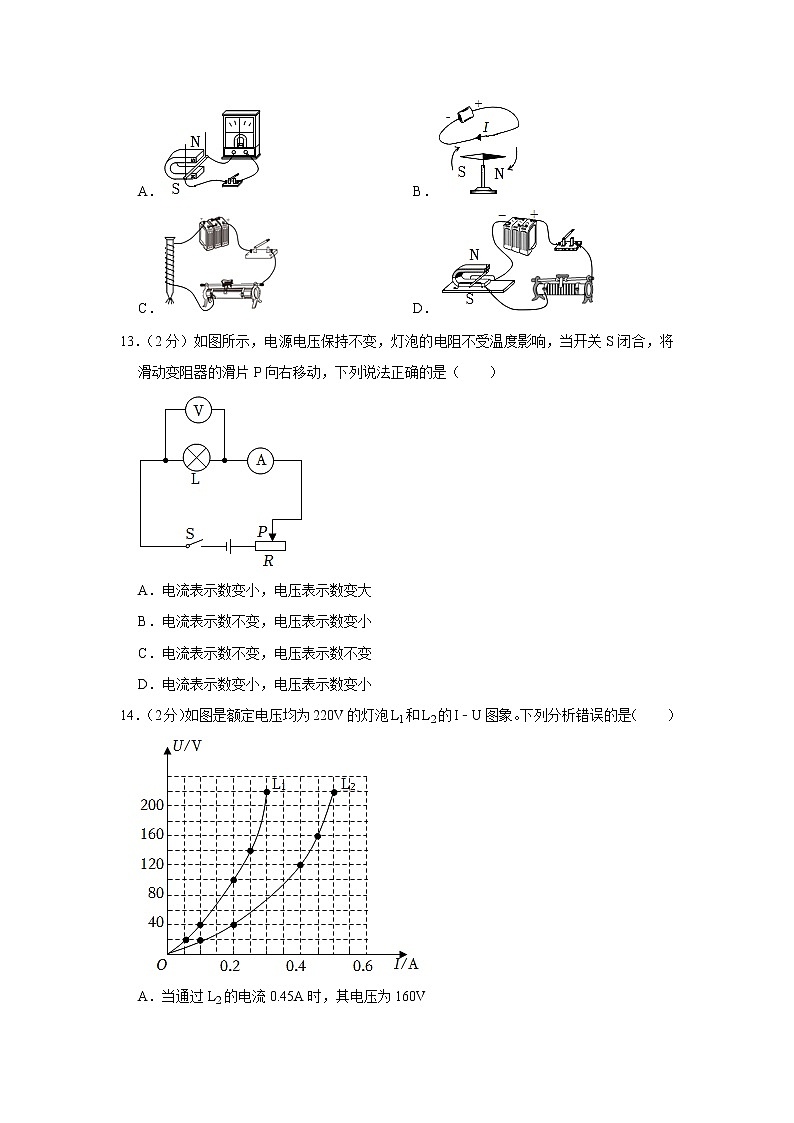

12．（2分）如图所示能证实发电机的原理电磁感应现象的是（　　）
A． B．
C． D．
13．（2分）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关S闭合，将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）

A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变小
C．电流表示数不变，电压表示数不变
D．电流表示数变小，电压表示数变小
14．（2分）如图是额定电压均为220V的灯泡L1和L2的I﹣U图象。下列分析错误的是（　　）

A．当通过L2的电流0.45A时，其电压为160V
B．当L1两端的电压为100V时，其实际功率为20W
C．将L1、L2串联，若L1两端的电压为40V时，则L2的功率为8W
D．将L1、L2并联，若通过L2的电流为0.5A时，则L1的功率为66W
15．（2分）如图所示，将两个定值电阻R1、R2分别按甲、乙两种方式连在同一个电源上。如果将两图中开关S都闭合时，关于电路中的总功率，下列说法正确的是（　　）

A．甲图中电路的总功率变小
B．乙图中电路的总功率变小
C．甲图中电路的总功率比乙图小
D．甲图中电路的总功率比乙图大
二、非选择题（16—19题每空1分，20—23题每空2分，画图2分共40分）
16．（2分）热机工作过程中把内能转化为 　 　能。靠近汽车附近，经常能闻到汽油的味道这是 　 　现象。
17．（2分）太空中的宇航员是通过 　 　波与地面人员联系的；返回舱返回地面穿过大气层看起来像个“流星”，是通过 　 　（选填“做功”或“热传递”）的方式改变了内能。
18．（2分）使用试电笔时，笔尖接触电线，手要 　 　（选填“接触”或“不接触”）试电笔尾部的金属体，若氖管发光表明接触的是 　 　线。
19．（2分）李雷家里有1000W的电饭煲、500W的电熨斗、1000W的电吹风各一个，使用时它们之间是　 　联的。若各自正常工作相同时间，则　 　产生的热量最多。
20．（6分）为了研究不同物质的吸热能力，某同学用两个完全相同的电加热器，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示。
（1）甲、乙吸收热量的多少是通过 　 　（选填“加热时间”或“温度计的示数”）来反映的。
（2）要使甲、乙升高相同的温度，应给 　 　加热更长的时间，
（3）如果让你从甲、乙两液体中选择汽车的冷却液，应选择 　 　液体。

21．（6分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，透明容器中密封着质量相等的空气。
（1）如图甲装置，可探究电流产生的热量与 　 　的关系，通电一段时间后，　 　（选填“a”或“b”）侧容器U形管中液面的高度差大。
（2）如图乙装置中，电阻R3的作用是使R1与R2的 　 　不相等。

22．（8分）“探究电流与电压、电阻的关系”实验中，实验电路如图甲所示。
（1）在研究电流与电压的关系实验时，实验过程中必须要保持导体的 　 　不变。滑动变阻器的作用是：改变导体两端的 　 　。
（2）在研究电流与电阻的关系实验时，当用10Ω的电阻连接在电路AB间测得电压为2.5V后，断开开关，用20Ω的电阻替换AB间R1，将滑动变阻器的滑片调到b端，然后闭合开关，移动滑片，直到看到电压表示数为 　 　时，读出电流表的示数。根据实验数据，得出如图乙所示的图象。分析图象可以得出结论是：导体两端电压不变时，　 　。

23．（12分）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，正常发光时的电阻大约为10Ω，有两个滑动变阻器A和B，它们的规格分别是：A为“10Ω 1A”、B为“50Ω 2A”，电源电压始终为6V不变。

（1）本实验测小灯泡电功率的原理是 　 　。
（2）本实验中应选择 　 　滑动变阻器（选填“A”或“B”）进行实验。
（3）请你用笔画线代替导线，将如图甲中缺的一根导线补全（正确选择电表量程）。
（4）实验过程中，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向 　 　（选填“右”或“左”）端移动，直到小灯泡正常发光，读出此时电流表的示数如图丙，即可计算出此小灯泡的额定功率为 　 　W。
（5）小明实验中调节滑动变阻器，让小灯泡两端的电压逐渐降低，小灯泡逐渐变暗，这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1和ΔR2大小关系正确的是 　 　（填字母标号）。
A.ΔR1＜ΔR2
B.ΔR1＝ΔR2
C.ΔR1＞ΔR2
D.无法比较

2022-2023学年吉林省长春市吉大附中九年级（上）期末物理试卷
参考答案与试题解析
一、单项选择题（每小题2分，共30分）
1．（2分）下列能源中属于可再生能源的是（　　）
A．石油 B．核能 C．天然气 D．太阳能
【解答】解：
AC、石油、天然气属于化石能源，用完很难再生，是不可再生能源，故AC错误。
B、核能不能短时间内从自然界补充，属于不可再生能源，故B错误。
D、太阳能可以源源不断地从自然界获取，属于可再生能源，故D正确。
故选：D。
2．（2分）下列家用电器中，利用电流热效应工作的是（　　）
A．电视机 B．电脑 C．电风扇 D．电饭煲
【解答】解：
A．电视机主要是把电能转化为声能和光能，不是利用电流的热效应，故A不符合题意；
B．电脑主要是把电能转化为声能和光能，不是利用电流的热效应，故B不符合题意；
C．电风扇是利用其内部的电动机进行工作的，电动机的工作原理是磁场对通电导线有力的作用，不是利用电流的热效应，故C不符合题意。
D．电饭煲是利用电流的热效应工作的，故D符合题意。
故选：D。
3．（2分）当两台机器正常工作时，功率大的机器一定比功率小的机器（　　）
A．消耗电能多 B．消耗电能少 C．消耗电能快 D．消耗电能慢
【解答】解：功率与做功多少，做功时间长短，机械效率的高低无关，机器的功率大，所以单位时间内完成的功多，做功就快。所以功率大的机器一定比功率小的机器做功快。故C正确，ABD错误。
故选：C。
4．（2分）福建沿海地区昼夜温差较小，而内陆沙漠地区昼夜温差较大。这主要是因为海水与砂石相比具有较大的（　　）
A．密度 B．内能 C．比热容 D．质量
【解答】解：沿海地区水多；内陆地区水少、沙石多。因为水的比热容较大，白天，相同质量的水和沙石比较，吸收相同的热量，水的温度升高的少；夜晚，放出相同的热量，水的温度降低的少，使得沿海地区昼夜的温差小。
故选：C。
5．（2分）只有把宾馆的房卡插入房间里的通电槽中，房间内的灯和插座才能有电。房卡的作用相当于一个什么电路元件接在电路中（　　）
A．电源 B．开关 C．导线 D．用电器
【解答】解：
房卡可以控制用电器的工作，不插入插槽中，所有房间内的用电器都不工作，所以房卡相当家庭电路干路上的开关，故ACD错误，B正确。
故选：B。
6．（2分）一种家用电能表上的参数如图所示，下列说法错误的是（　　）

A．该电能表应该在220V的电路中使用
B．该电能表的额定最大电流为20A
C．电能表是计量用电器消耗电能的仪表
D．该电能表此时的读数是31.6J
【解答】解：A．电能表表盘上220V表示这个电能表应该在220V的电路中使用，故A正确；
B．10A（20）表示标定电流为10A，额定最大电流为20A，故B正确；
C．电能表是用来测量用电器在一段时间内消耗电能多少的仪表，故C正确；
D．该电能表此时的读数是31.6kW•h，故D错误。
故选：D。
7．（2分）下列做法符合安全用电原则的是（　　）
A．在电线上晾衣服
B．检修电路前切断电源
C．使用绝缘皮破损的导线
D．将开关接在零线和电灯之间
【解答】解：
A、在电线上晾衣服，衣服是湿的，如果电线漏电会间接接触火线，会发生触电事故，故A不符合安全用电原则。
B、检修电路前切断电源就是切断了火线，能防止触电事故的发生，故B符合安全用电原则。
C、使用绝缘皮破损的导线，如果导线漏电会间接接触火线，会发生触电事故，故C不符合安全用电原则。
D、将开关接在零线和电灯之间，断开开关时，不能切断火线，在更换灯泡时，容易接触火线，容易发生触电事故，故D不符合安全用电原则。
故选：B。
8．（2分）定值电阻两端的电压为4V时，通过它的电流为0.5A；当定值电阻两端电压为1V时，此定值电阻的阻值为（　　）
A．1Ω B．2Ω C．4Ω D．8Ω
【解答】解：根据I＝可得，该定值电阻的阻值为：
R＝＝＝8Ω；
电阻是导体本身的一种性质，与导体两端的电压和通过的电流无关，
所以当它两端的电压为1V时，该定值电阻的阻值不变，仍为8Ω。
故选：D。
9．（2分）如图所示，闭合开关，下列判断正确的是（　　）

A．小磁针偏转，说明通电导体周围存在磁场
B．只对调电源正负极，小磁针偏转方向不变
C．通电螺线管的右端为N极
D．在螺线管内插入铁芯，螺线管的磁性强弱不变
【解答】解：A、闭合开关，小磁针受到磁场力的作用发生偏转，说明通电导体周围存在磁场，故A正确；
B、通电导体周围存在磁场，磁场的方向与电流方向有关，当调换电源的正负极时，电流方向磁场的方向改变，小磁针的受力的方向改变，转动的方向改变，故B错误；
C、电流从电源的正极流出，根据安培定则可知，通电螺线管的左端是N极，右端为S极，故C错误；
D、在通电螺线管内插入铁芯，铁芯被螺线管的磁场磁化，被磁化的铁芯的磁场和螺线管的磁场共同作用，磁场大大增强，故D错误。
故选：A。
10．（2分）如图所示，当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是（　　）

A．灯L1断路 B．灯L1短路 C．灯L2断路 D．灯L2短路
【解答】解：当闭合开关S后看到灯L1发光，灯L2不发光，则可能的原因是灯L2断路；
故选：C。
11．（2分）小轿车上都装有一个用来提醒司机是否关好车门的指示灯，四个车门中只要有一个门没关好（相当于一个开关断开），指示灯就会发光，下列图的模拟电路图符合要求的是（　　）
A． B．
C． D．
【解答】解：开关没闭合灯就亮，显然开关与灯是并联的，且四个车门中只要有一个门没关好指示灯会发光，故四个开关应串联。
A．图中四个开关串联，开关全部闭合时，灯泡被短路，不发光，只要一个开关断开，灯泡就发光，符合题意；
B．图中四个开关串联，但只有开关全部闭合，灯泡才会发光，不合题意；
C．图中四个开关都关好时会形成电源短路，不合题意；
D．图中开关S1、S2、S3串联时会形成电源短路，不合题意。
故选：A。
12．（2分）如图所示能证实发电机的原理电磁感应现象的是（　　）
A． B．
C． D．
【解答】解：A、图中闭合电路的部分导体在磁场中做切割磁感线的运动，导体中产生感应电流，这是电磁感应现象，是发电机的原理，故A正确；
B、该装置探究的是奥斯特实验，说明电流的周围存在磁场，故B错误；
C、给电磁铁通电后，电磁铁具有磁性，这是电流的磁效应，故C错误；
D、图中装置探究的是通电导体在磁场中受力运动，故D错误。
故选：A。
13．（2分）如图所示，电源电压保持不变，灯泡的电阻不受温度影响，当开关S闭合，将滑动变阻器的滑片P向右移动，下列说法正确的是（　　）

A．电流表示数变小，电压表示数变大
B．电流表示数不变，电压表示数变小
C．电流表示数不变，电压表示数不变
D．电流表示数变小，电压表示数变小
【解答】解：由电路图可知，L与R串联，电压表测L两端的电压，电流表测电路中的电流，当开关S闭合，滑动变阻器的滑片P向右移动时，接入电路中的电阻变大，电路中的总电阻变大，由I＝可知，电路中的电流变小，即电流表的示数变小；由U＝IR可知，L两端的电压变小，即电压表的示数变小，故D正确、ABC错误。
故选：D。
14．（2分）如图是额定电压均为220V的灯泡L1和L2的I﹣U图象。下列分析错误的是（　　）

A．当通过L2的电流0.45A时，其电压为160V
B．当L1两端的电压为100V时，其实际功率为20W
C．将L1、L2串联，若L1两端的电压为40V时，则L2的功率为8W
D．将L1、L2并联，若通过L2的电流为0.5A时，则L1的功率为66W
【解答】解：
AB、当L1两端的电压为100V时，根据图像可知，通过L1的电流为0.2A，其实际功率为：P1＝U1I1＝100V×0.2A＝20W，故A正确；
当通过L2的电流为0.45A时，L2两端的电压为160V，故B正确；
C、将L1、L2串联，若L1两端的电压为40V，由图像可知，通过灯泡L1的电流：I'1＝0.1A，根据串联电路电流规律可知，通过灯泡L2的电流I'2＝I'1＝0.1A；
由图像可知，此时灯泡L2两端的电压为U'2＝20V，L2的功率为：P2＝U2I'2＝20V×0.1A＝2W，故C错误；
D、将L1、L2并联，若通过L2的电流为0.5A，由图像可知，L2两端的电压为：U''2＝220V，根据并联电路电压规律可知，灯泡L1两端的电压：U''1＝U''2＝220V；
由图像可知，通过L1的电流I''1＝0.3A，L1的功率为：P1＝U''1I''1＝220V×0.3A＝66W，故D正确。
故选：C。
15．（2分）如图所示，将两个定值电阻R1、R2分别按甲、乙两种方式连在同一个电源上。如果将两图中开关S都闭合时，关于电路中的总功率，下列说法正确的是（　　）

A．甲图中电路的总功率变小
B．乙图中电路的总功率变小
C．甲图中电路的总功率比乙图小
D．甲图中电路的总功率比乙图大
【解答】解：A、甲电路中，当开关S断开时，两电阻串联，总电阻R串＝R1+R2，当开关S闭合时，R2被短路，只有R1接入电路，根据P＝知，电源电压不变，S闭合时，总功率变大，故A错误；
B、乙图中，当开关S断开时，只有R1接入电路，电路的功率为P1＝，当开关S闭合时，两电阻并联，电路的总功率P并＝+，总功率变大，故B错误；
C、D、甲图中电路的总功率P串＝，乙图中电路的总功率P并＝+，所以甲的总功率小于乙的总功率，故C正确；D错误。
故选：C。
二、非选择题（16—19题每空1分，20—23题每空2分，画图2分共40分）
16．（2分）热机工作过程中把内能转化为 　机械　能。靠近汽车附近，经常能闻到汽油的味道这是 　扩散　现象。
【解答】解：热机的是利用内能来做功的机器，所以其作原理是内能转化为机械能
汽车加油时能闻到汽油的气味，是因为汽油分子不停地做无规则运动，这是扩散现象。
故答案为：机械；扩散。
17．（2分）太空中的宇航员是通过 　电磁　波与地面人员联系的；返回舱返回地面穿过大气层看起来像个“流星”，是通过 　做功　（选填“做功”或“热传递”）的方式改变了内能。
【解答】解：太空中的宇航员是通过电磁波与地面人员联系的；
返回舱高速运动过程中，与空气摩擦而温度急剧升高，这是以做功的方式改变返回舱的内能。
故答案为：电磁；做功。
18．（2分）使用试电笔时，笔尖接触电线，手要 　接触　（选填“接触”或“不接触”）试电笔尾部的金属体，若氖管发光表明接触的是 　火　线。
【解答】解：
使用试电笔时，手要接触试电笔尾部的金属体，笔尖接触电线，氖管发光表明接触的是火线，不发光是零线。
故答案为：接触；火。
19．（2分）李雷家里有1000W的电饭煲、500W的电熨斗、1000W的电吹风各一个，使用时它们之间是　并　联的。若各自正常工作相同时间，则　电饭煲　产生的热量最多。
【解答】解：（1）家庭电路中，各用电器是并联的，工作时互不影响。
（2）电饭煲和电吹风的额定功率相同，但电饭煲将电能全部转化为内能，电吹风不仅转化为内能还转化为机械能，因此各自正常工作相同时间，电饭煲产生的热量最多。
因为电熨斗电功率最小，所以工作相同时间，消耗的电能最少，产生的热量也比电饭煲少。
故答案为：并；电饭煲。
20．（6分）为了研究不同物质的吸热能力，某同学用两个完全相同的电加热器，分别给质量和初温都相同的甲、乙两种液体同时加热，分别记录加热时间和温度，根据记录的数据作出了两种液体的温度随时间变化的图象，如图所示。
（1）甲、乙吸收热量的多少是通过 　加热时间　（选填“加热时间”或“温度计的示数”）来反映的。
（2）要使甲、乙升高相同的温度，应给 　乙　加热更长的时间，
（3）如果让你从甲、乙两液体中选择汽车的冷却液，应选择 　乙　液体。

【解答】解：（1）甲、乙吸收热量的多少是通过加热时间来反映的；
（2）由图可知，两液体要升高相同的温度，如温度都升高到40℃，甲需要的时间约为3分钟，乙需要的时间为4分钟，即乙液体需要更长的加热时间；
（3）由图可知：升高相同温度时，甲需要加热时间短，乙需要加热时间长，乙吸热能力强，比热容大，可做汽车冷却液。
故答案为：（1）加热时间；（2）乙；（3）乙。
21．（6分）如图是探究“电流通过导体时产生热量与哪些因素有关”的实验装置，透明容器中密封着质量相等的空气。
（1）如图甲装置，可探究电流产生的热量与 　电阻　的关系，通电一段时间后，　b　（选填“a”或“b”）侧容器U形管中液面的高度差大。
（2）如图乙装置中，电阻R3的作用是使R1与R2的 　电流　不相等。

【解答】解：（1）甲装置中，将容器中的电阻丝串联起来接到电源两端，通过他们的电流I与通电时间t相同，电阻不同，探究电流产生的热量与电阻的关系；a侧容器中的电阻小于b侧容器中的电阻，由Q＝I2Rt可知，b侧容器中的电阻产生的热量多，b侧容器U形管中液面的高度差大；
（2）图乙的装置在实验中，b侧容器的外部，将一个完全相同的电阻R3和这个容器内的电阻并联，再接入原电路，使通过左边容器中电阻的电流与通过右边容器中电阻的电流不同，可以探究电流产生的热量与通过导体的电流大小的关系。
故答案为：（1）电阻；b；（2）电流。
22．（8分）“探究电流与电压、电阻的关系”实验中，实验电路如图甲所示。
（1）在研究电流与电压的关系实验时，实验过程中必须要保持导体的 　电阻　不变。滑动变阻器的作用是：改变导体两端的 　电压　。
（2）在研究电流与电阻的关系实验时，当用10Ω的电阻连接在电路AB间测得电压为2.5V后，断开开关，用20Ω的电阻替换AB间R1，将滑动变阻器的滑片调到b端，然后闭合开关，移动滑片，直到看到电压表示数为 　2.5V　时，读出电流表的示数。根据实验数据，得出如图乙所示的图象。分析图象可以得出结论是：导体两端电压不变时，　通过导体的电流与导体的电阻成反比　。

【解答】解：（1）在研究电流与电压的关系实验时，实验过程中必须要保持导体的电阻不变，改变导体两端的电压，因此实验中滑动变阻器的主要作用是改变导体两端的电压；
（2）探究电流与电阻的关系，应保持电阻两端的电压不变，因此更换定值电阻后，应移动滑片，使电压表的示数保持2.5V不变；
由图乙可知，导体的电阻增大，通过导体的电流减小，通过导体的电流与导体的电阻的乘积保持不变，故可得出结论：导体两端电压不变时，通过导体的电流与导体的电阻成反比。
故答案为：（1）电阻；电压；（2）2.5V；通过导体的电流与导体的电阻成反比。
23．（12分）如图所示，在“测量小灯泡的电功率”实验中，小灯泡的额定电压为2.5V，正常发光时的电阻大约为10Ω，有两个滑动变阻器A和B，它们的规格分别是：A为“10Ω 1A”、B为“50Ω 2A”，电源电压始终为6V不变。

（1）本实验测小灯泡电功率的原理是 　P＝UI　。
（2）本实验中应选择 　B　滑动变阻器（选填“A”或“B”）进行实验。
（3）请你用笔画线代替导线，将如图甲中缺的一根导线补全（正确选择电表量程）。
（4）实验过程中，发现电压表的示数如图乙所示，要测量小灯泡的额定功率，应将滑动变阻器的滑片向 　左　（选填“右”或“左”）端移动，直到小灯泡正常发光，读出此时电流表的示数如图丙，即可计算出此小灯泡的额定功率为 　0.45　W。
（5）小明实验中调节滑动变阻器，让小灯泡两端的电压逐渐降低，小灯泡逐渐变暗，这段时间内，若小灯泡电阻变化量的绝对值是ΔR1，滑动变阻器接入电路的电阻变化量的绝对值是ΔR2，则ΔR1和ΔR2大小关系正确的是 　A　（填字母标号）。
A.ΔR1＜ΔR2
B.ΔR1＝ΔR2
C.ΔR1＞ΔR2
D.无法比较
【解答】解：（1）本实验测量电功率的原理是P＝UI；
（2）已知电源电压为6V，额定电压为2.5V的待测小灯泡，电阻约为10Ω，由欧姆定律可知，灯的额定电流I＝＝＝0.25A；
由串联电路电压的规律及欧姆定律，灯正常发光时，变阻器连入电路的电阻R滑＝＝＝14Ω＞10Ω；
故选用滑动变阻器B；
（3）电压表与灯泡并联，根据小灯泡的额定电压知电压表选用0﹣3V的量程，见下图：
；
（4）电压表的示数如图乙所示，示数为1.7V，小于灯的额定电压2.5V，应增大灯的电压，根据串联电路电压的规律，应减小变阻器的电压，由分压原理，使变阻器的阻值变小，应将滑动变阻器的滑片向左端移动，使电压表的示数为2.5V；根据图丙可知，电流表选用小量程，电流表的分度值为0.02A，对应的电流为0.18A，小灯泡的额定电功率为：
P＝UI＝2.5V×0.18A＝0.45W。
（5）原来的电流为I1，调节滑动变阻器的滑片，使灯泡变暗，让小灯泡两端的电压逐渐降低，通过灯泡的电流也减小，所以I1＞I2，所以：＞，根据欧姆定律可得：R总2＞R总1，滑片移动后电路的总电阻大于原来的电路总电阻，根据P＝UI可知灯泡实际功率减小，灯泡的温度降低，灯泡的阻值随温度的降低而减小，由电阻的串联规律可知：小灯泡阻值减小的值ΔR1小于变阻器接入电路中增大的值ΔR2；故选：A。
故答案为：（1）P＝UI； （2）B；（3）见解析图；（4）左；0.45；（5）A。
