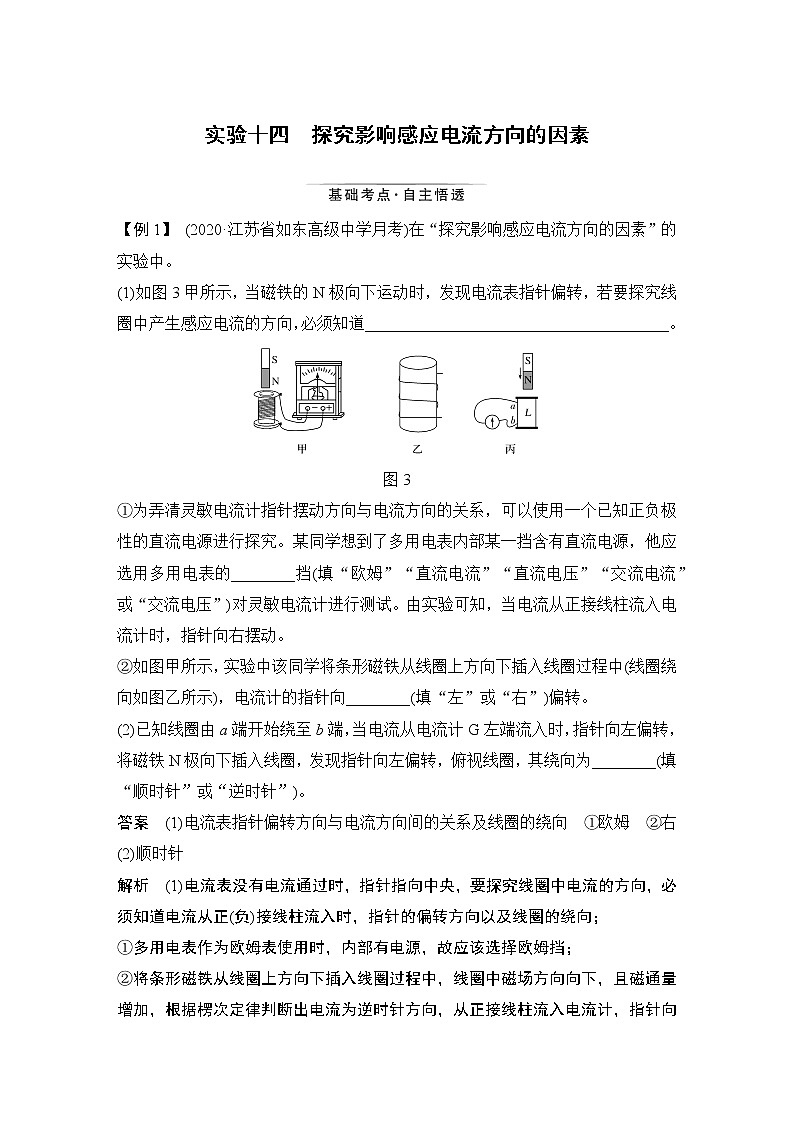

实验十四　探究影响感应电流方向的因素

【例1】 (2020·江苏省如东高级中学月考)在“探究影响感应电流方向的因素”的实验中。

(1)如图3甲所示，当磁铁的N极向下运动时，发现电流表指针偏转，若要探究线圈中产生感应电流的方向，必须知道______________________________________。

图3

①为弄清灵敏电流计指针摆动方向与电流方向的关系，可以使用一个已知正负极性的直流电源进行探究。某同学想到了多用电表内部某一挡含有直流电源，他应选用多用电表的________挡(填“欧姆”“直流电流”“直流电压”“交流电流”或“交流电压”)对灵敏电流计进行测试。由实验可知，当电流从正接线柱流入电流计时，指针向右摆动。

②如图甲所示，实验中该同学将条形磁铁从线圈上方向下插入线圈过程中(线圈绕向如图乙所示)，电流计的指针向________(填“左”或“右”)偏转。

(2)已知线圈由a端开始绕至b端，当电流从电流计G左端流入时，指针向左偏转，将磁铁N极向下插入线圈，发现指针向左偏转，俯视线圈，其绕向为________(填“顺时针”或“逆时针”)。

答案　(1)电流表指针偏转方向与电流方向间的关系及线圈的绕向　①欧姆　②右　(2)顺时针

解析　(1)电流表没有电流通过时，指针指向中央，要探究线圈中电流的方向，必须知道电流从正(负)接线柱流入时，指针的偏转方向以及线圈的绕向；

①多用电表作为欧姆表使用时，内部有电源，故应该选择欧姆挡；

②将条形磁铁从线圈上方向下插入线圈过程中，线圈中磁场方向向下，且磁通量增加，根据楞次定律判断出电流为逆时针方向，从正接线柱流入电流计，指针向右摆动；

(2)将磁铁N极向下插入线圈，线圈中磁场方向向下，且磁通量增加，想要指针向左偏转，根据楞次定律可知，俯视线圈，其绕向为顺时针。

【变式1】 (1)如图4所示是“探究影响感应电流方向的因素”的实验装置：

图4

①如果在闭合开关时发现灵敏电流计的指针向右偏了一下，那么合上开关后，将A线圈迅速插入B线圈中，电流计指针将________偏转(填“向左”“向右”或 “不”)；

②连好电路后，并将A线圈插入B线圈中后，若要使灵敏电流计的指针向左偏转，可采取的操作是________；

A.插入铁芯  B.拔出A线圈

C.变阻器的滑片向左滑动  D.断开开关S瞬间

(2)G为指针零刻度在中央的灵敏电流表，连接在直流电路中时的偏转情况如图(1)中所示，即电流从电流表G的左接线柱进时，指针也从中央向左偏。今把它与一线圈串联进行电磁感应实验，则图(2)中的条形磁铁的运动方向是向________(填“上”“下”)；图(3)中电流表指针应________(填“向左”“向右”)偏转；图(4)中的条形磁铁下端为________极(填“N”“S”)。

答案　(1)①向右　②BD　(2)下　向右　S

解析　(1)①已知闭合开关瞬间，A线圈中的磁通量增加，产生的感应电流使灵敏电流计的指针向右偏转，可知磁通量增加时，灵敏电流计的指针向右偏转；当开关闭合后，将A线圈迅速插入B线圈中时，B线圈中的磁通量增加，所以产生的感应电流也应使灵敏电流计的指针向右偏转。

②要使灵敏电流计的指针向左偏转，根据楞次定律知，磁通量应减小。插入铁芯时，B线圈中的磁通量增加，故A错误；拔出A线圈时，B线圈中的磁通量减小，故B正确；

变阻器的滑片向左滑动时，电流增大，B线圈中的磁通量增大，故C错误；断开开关S瞬间，电流减小，B线圈中的磁通量减小，故D正确。

(2)图(2)中指针向左偏，可知感应电流的方向是顺时针(俯视)，感应电流的磁场方向向下，条形磁铁的磁场方向向上，由楞次定律可知，磁通量增加，条形磁铁向下插入；图(3)中条形磁铁N极向下运动，线圈中为向下磁通量增大，感应电流方向应为逆时针方向，电流表指针向右偏转；图(4)中可知指针向右偏，则感应电流的方向逆时针(俯视)，由安培定则可知，感应电流的磁场方向向上，条形磁铁向上拔出，即磁通量减小，由楞次定律可知，条形磁铁的磁场方向应该向上，所以条形磁铁上端为N极，下端为S极。
