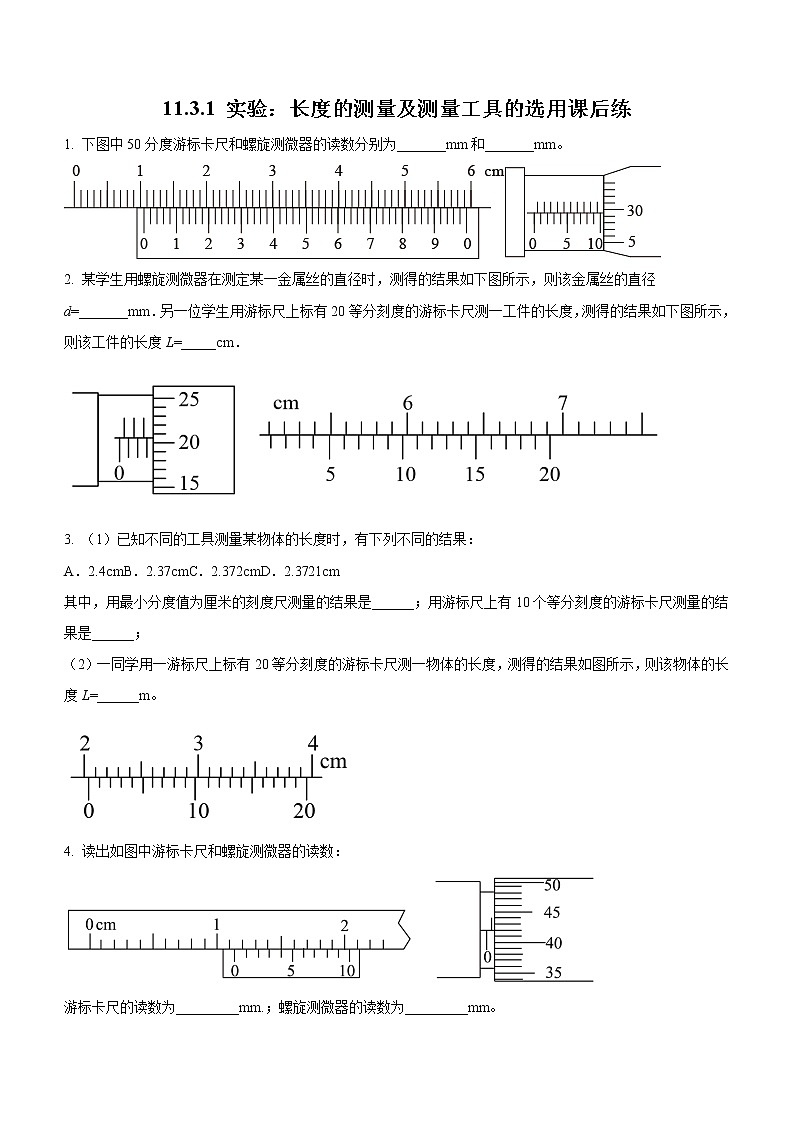

11.3.1 实验：长度的测量及测量工具的选用课后练

1. 下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm和_______mm。

2. 某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下图所示，则该金属丝的直径d=_______mm．另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下图所示，则该工件的长度L=_____cm．

3. （1）已知不同的工具测量某物体的长度时，有下列不同的结果：

A．2.4cmB．2.37cmC．2.372cmD．2.3721cm

其中，用最小分度值为厘米的刻度尺测量的结果是______；用游标尺上有10个等分刻度的游标卡尺测量的结果是______；

（2）一同学用一游标尺上标有20等分刻度的游标卡尺测一物体的长度，测得的结果如图所示，则该物体的长度L=______m。

4. 读出如图中游标卡尺和螺旋测微器的读数：

游标卡尺的读数为_________mm.；螺旋测微器的读数为_________mm。

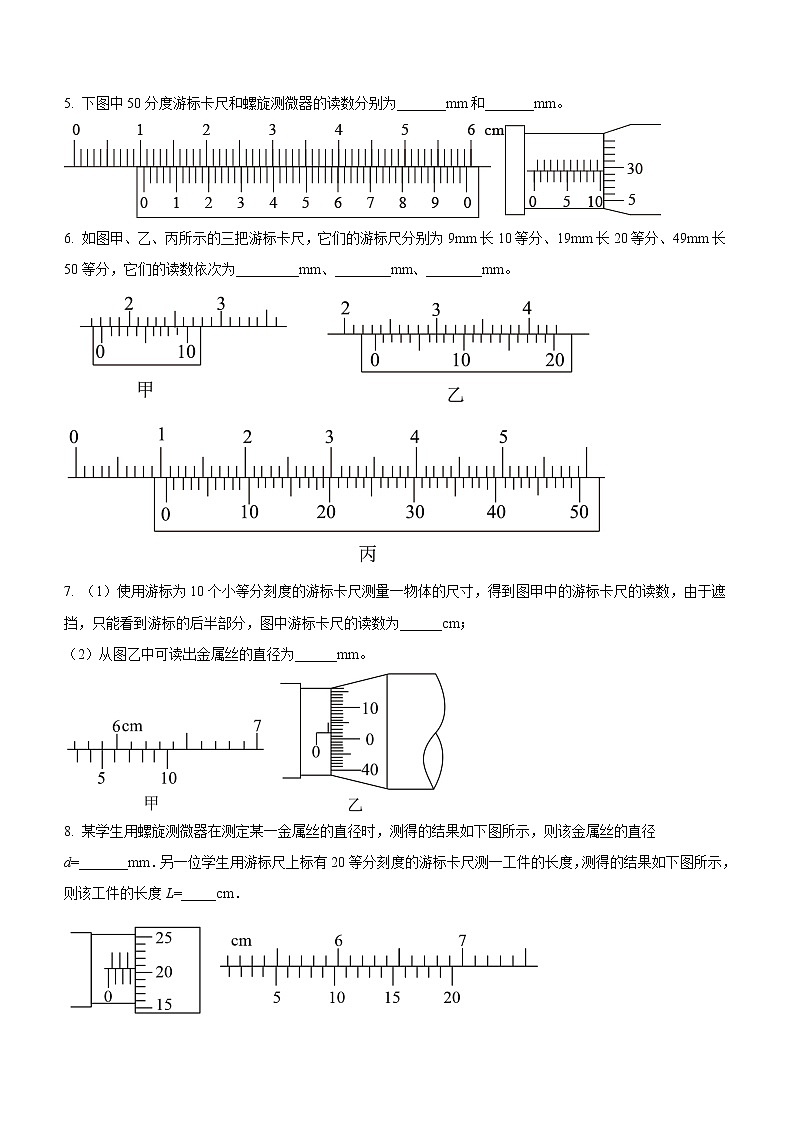

5. 下图中50分度游标卡尺和螺旋测微器的读数分别为_______mm和_______mm。

6. 如图甲、乙、丙所示的三把游标卡尺，它们的游标尺分别为9mm长10等分、19mm长20等分、49mm长50等分，它们的读数依次为_________mm、________mm、________mm。

7. （1）使用游标为10个小等分刻度的游标卡尺测量一物体的尺寸，得到图甲中的游标卡尺的读数，由于遮挡，只能看到游标的后半部分，图中游标卡尺的读数为______cm；

（2）从图乙中可读出金属丝的直径为______mm。

8. 某学生用螺旋测微器在测定某一金属丝的直径时，测得的结果如下图所示，则该金属丝的直径d=_______mm．另一位学生用游标尺上标有20等分刻度的游标卡尺测一工件的长度，测得的结果如下图所示，则该工件的长度L=_____cm．

9. 电压表量程一般有两种：0~3V，0~15V。电流表量程一般有两种：0~0.6A，0~3A；如图所示：

①接0~3V量程时读数为________V；

②接0~15V量程时读数为________V；

③接0~3A量程时读数为________A；

④接0~0.6A量程时读数为________A。

参考答案

1. 【答案】10.52； 10.295

【详解】主尺部分读数为10mm，游标第26刻度与主尺刻度对齐，精确度为0.02mm，故总的读数为

固定部分读数为10mm，可动刻度读数为

29.5×0.01mm=0.295mm

所以总的读数为

2. 【答案】3.205（3.203-3.207）；5.015

【详解】由图所示螺旋测微器可知，螺旋测微器的固定刻度示数是3mm，可动刻度示数是，螺旋测微器的示数是：

由图所示游标卡尺可知，主尺示数是5cm，游标尺示数是3×0.05mm=0.15mm=0.015cm，则游标卡尺的示数是：

3. 【答案】 （1）A ；. B  （2） 0.02030

【详解】（1）A．2.4cm是最小分度值为厘米的刻度尺测量的结果，最后一位是估读；

B．2.37cm可能是最小分度值为毫米的刻度尺测量的结果，最后一位是估读，也有可能是游标尺上有10个等分刻度的游标卡尺测量的结果；

C．2.372cm是游标尺上有50个等分刻度的游标卡尺测量的结果；

D．2.3721cm是螺旋测微器测量的结果,最后一位是估读。所以用最小分度值为厘米的刻度尺测量的结果是A，用游标尺上有10个等分刻度的游标卡尺测量的结果是B。

（2）游标卡尺的主尺读数为20mm，游标读数为

4. 【答案】11.4  ；. 0.920

【详解】游标卡尺主尺读数为11mm，游标尺读数为4×0.1=0.4mm，所以最总读数为11.4mm；

螺旋测微器主轴读数0.5mm，旋钮读数为42.0×0.01=0.420mm，最总读数为0.920mm。

5. 【答案】 10.52 ； 10.295

【详解】主尺部分读数为10mm，游标第26刻度与主尺刻度对齐，精确度为0.02mm，故总的读数为

固定部分读数为10mm，可动刻度读数为

29.5×0.01mm=0.295mm

所以总的读数为

6. 【答案】17.2 ； 23.35；10.38

【详解】 甲图读数：整毫米数是17mm，不足1毫米数是2×0.1mm=0.2 mm，最后读数是17mm＋0.2mm=17.2mm；

乙图读数：整毫米数是23mm，不足1毫米数是7×0.05mm=0.35mm，最后读数是23mm＋0.35mm=23.35mm；

丙图读数：整毫米数是10mm，不足1毫米数是19×0.02mm=0.38mm，最后读数是10mm＋0.38mm=10.38mm。

7. 【答案】 （1）5.45 （2）0.520

【详解】（1）游标上有10个小等分刻度，游标尺长度是9mm，游标卡尺的固定刻度与游标尺对齐的刻度读数为59mm，游标尺上第5个刻度游标读数为

所以最终读数为

（2）从图乙中可读出金属丝的直径为

8. 【答案】3.205（3.203-3.207）； 5.015

【详解】由图所示螺旋测微器可知，螺旋测微器的固定刻度示数是3mm，可动刻度示数是，螺旋测微器的示数是：

由图所示游标卡尺可知，主尺示数是5cm，游标尺示数是3×0.05mm=0.15mm=0.015cm，则游标卡尺的示数是：

9. 【答案】    ①. 1.89    ②. 9.4    ③. 0.80    ④. 0.16

【详解】①使用3V量程时，精确度是0.1V，估读下一位，示数为1.89V；

②使用15V量程时，精确度是0.5V，不能估读下一位，示数为9.5V；

③当使用3A量程时，精确度是0.1A，估读下一位，示数为0.80A；

④使用0.6A量程时，精确度是0.02A，示数为0.16A；不能估读下一位。
