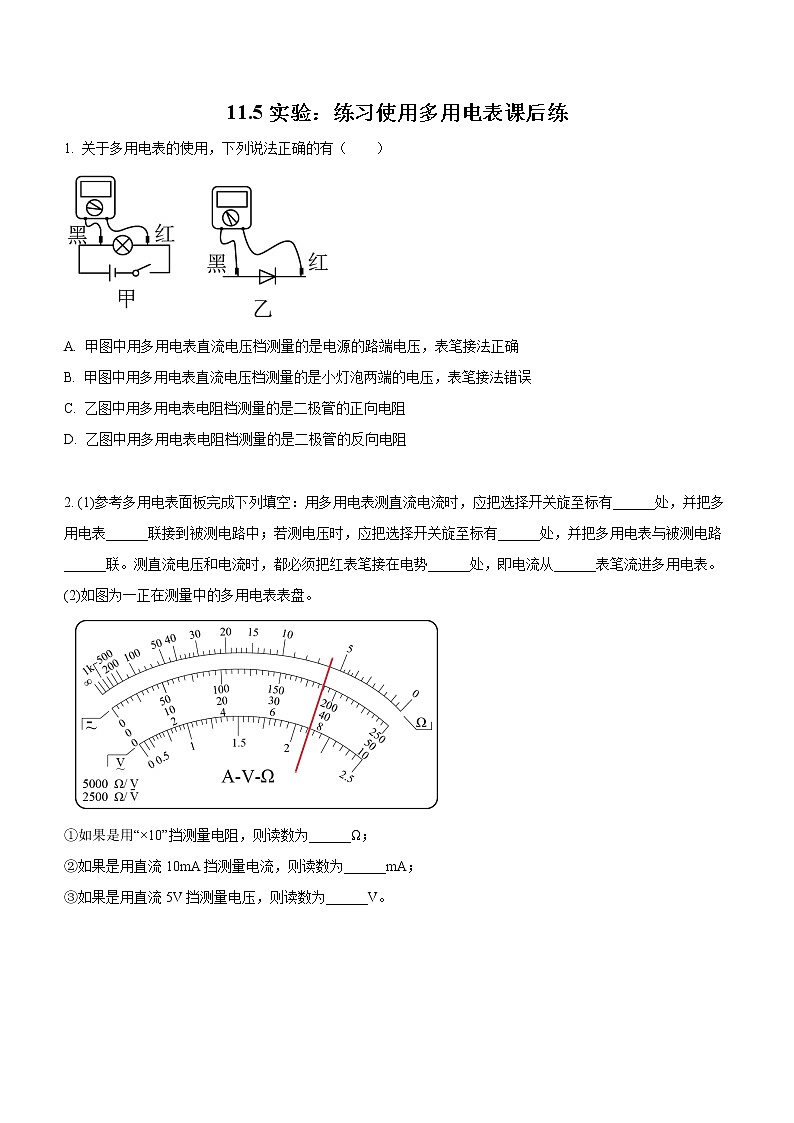

11.5实验：练习使用多用电表课后练1. 关于多用电表的使用，下列说法正确的有（　　）A. 甲图中用多用电表直流电压档测量的是电源的路端电压，表笔接法正确B. 甲图中用多用电表直流电压档测量的是小灯泡两端的电压，表笔接法错误C. 乙图中用多用电表电阻档测量的是二极管的正向电阻D. 乙图中用多用电表电阻档测量的是二极管的反向电阻 2. (1)参考多用电表面板完成下列填空：用多用电表测直流电流时，应把选择开关旋至标有______处，并把多用电表______联接到被测电路中；若测电压时，应把选择开关旋至标有______处，并把多用电表与被测电路______联。测直流电压和电流时，都必须把红表笔接在电势______处，即电流从______表笔流进多用电表。(2)如图为一正在测量中的多用电表表盘。①如果是用“×10”挡测量电阻，则读数为______Ω；②如果是用直流10mA挡测量电流，则读数为______mA；③如果是用直流5V挡测量电压，则读数为______V。

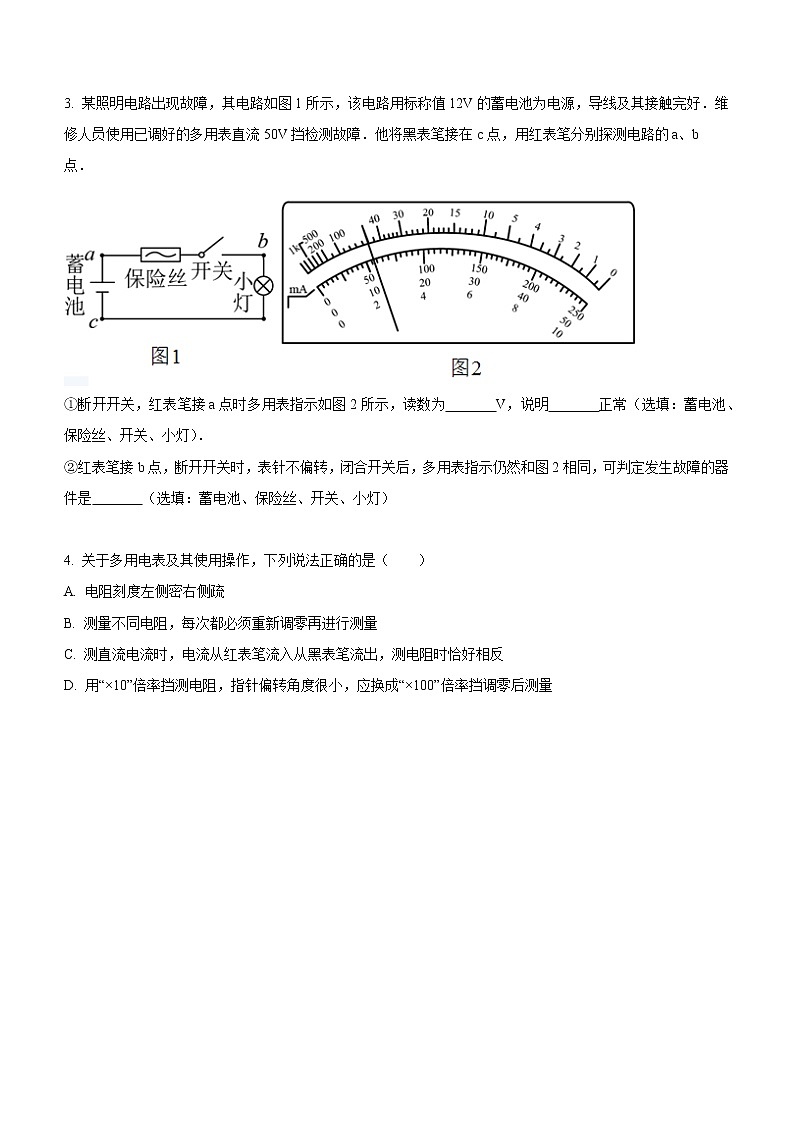

3. 某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．①断开开关，红表笔接a点时多用表指示如图2所示，读数为         V，说明         正常（选填：蓄电池、保险丝、开关、小灯）．②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和图2相同，可判定发生故障的器件是         （选填：蓄电池、保险丝、开关、小灯） 4. 关于多用电表及其使用操作，下列说法正确的是（　　）A. 电阻刻度左侧密右侧疏B. 测量不同电阻，每次都必须重新调零再进行测量C. 测直流电流时，电流从红表笔流入从黑表笔流出，测电阻时恰好相反D. 用“×10”倍率挡测电阻，指针偏转角度很小，应换成“×100”倍率挡调零后测量

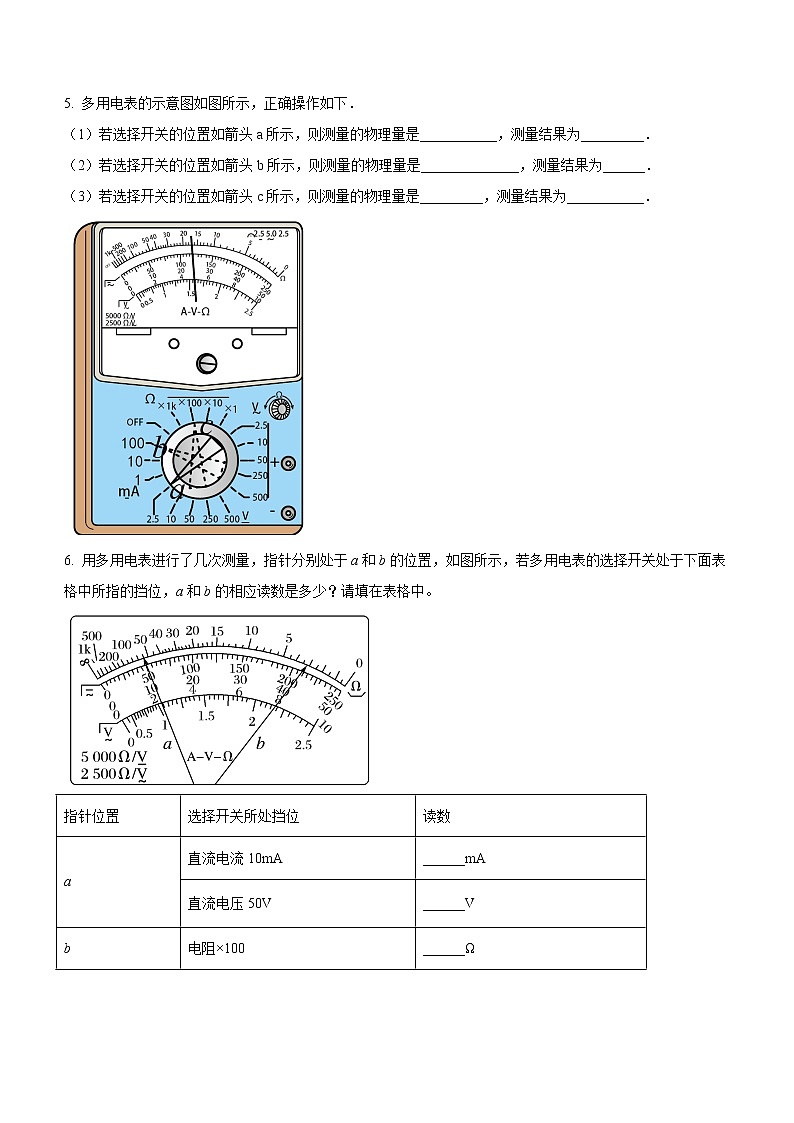

5. 多用电表的示意图如图所示，正确操作如下．（1）若选择开关的位置如箭头a所示，则测量的物理量是___________，测量结果为_________．（2）若选择开关的位置如箭头b所示，则测量的物理量是______________，测量结果为______．（3）若选择开关的位置如箭头c所示，则测量的物理量是_________，测量结果为___________．6. 用多用电表进行了几次测量，指针分别处于a和b的位置，如图所示，若多用电表的选择开关处于下面表格中所指的挡位，a和b的相应读数是多少？请填在表格中。指针位置选择开关所处挡位读数a直流电流10mA______mA直流电压50V______Vb电阻×100______Ω
7. 图在E为电源，R1、R2为电阻，K为电键．现用多用电表测量流过电阻R2的电流．将多用电表的选择开关调至直流电流挡（内阻很小）以后，正确的接法是（　　）A. 保持K闭合，将红表笔接在a处，黑表笔接在b处B. 将K断开，将红表笔接在a处，黑表笔接在b处C. 保持K闭合，将红表笔接在b处，黑表笔接在a处D. 将K断开，将红表笔接在b处，黑表笔接在a处 8. （1）用多用电表的欧姆挡测量阻值约为几十千欧的电阻Rx，以下给出的是可能的操作步骤，其中S为选择开关，P为欧姆调零旋钮，把你认为正确的步骤前的字母按合理的顺序填写在横线上______；a．旋转S使其尖端对准欧姆挡×1kb．将两表笔分别连接到被测电阻的两端，读出Rx的阻值后，断开两表笔c．旋转S使其尖端对准欧姆挡×100d．将两表笔短接，调节P使指针对准刻度盘上欧姆挡的零刻度，断开两表笔e．旋转S使其尖端对准交流500V挡，并拔出两表笔根据图所示指针位置，此被测电阻的阻值约为______Ω；（2）下列关于用多用电表欧姆挡测电阻的说法中正确的是______。A．测电阻时如果指针偏转角过大，应将选择开关S拨至倍率较小的挡位，重新调零后测量B．测量电阻时，如果红、黑表笔分别插在负、正插孔，则会影响测量结果C．测量电路中的某个电阻，应该把该电阻与电路断开D．测量阻值不同的电阻时都必须重新调零 9. 有为同学在某次实验中，通过导线把完好的电流表、滑动变阻器、电阻及三节干电池连成如图所示的电路．他共用了5根导线；ab、cd、ef、gh和ij，由于混进了一根内部断开的导线，当合上开关S后，无论怎样移动变阻器的滑片，电流表读数均为零．（1）若用多用电表的直流电压档进行检查，合上开关S，那么选择开关最好置于______档．A．1V            B．5V              C．25V             D．250V（2）接下来在测量gh间直流电压时，红表笔应接____端．若测试结果如图所示，则gh间直流电压是_________V，其他四根导线两端的电压测量值为零，可以断定_________导线内部断开．（3）改电路故障如果用多用电表的欧姆档进行检查，请写出操作步骤：___________________________________________________________________________． 10. 某学生用多用电表测电阻使用的实验器材有：多用电表、电压表、滑动变阻器及若干导线．（1）先将多用电表挡位调到电阻“”挡，再将红表笔和黑表笔______，调整______，使指针指向“”．（2）再将调节好的多用电表红表笔和______选填“1”或“2”端相连，黑表笔连接另一端将滑动变阻器的滑片滑到适当位置，欧姆表的读数如图乙所示，则被测电阻为______．（3）图甲中的电压表有两个量程：，内阻为；，内阻是，则______选填“”，“”或“”。11. 如下图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件，并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表. 红表笔接AABBCC黑表笔接BCACAB测得阻值/Ω10010 k10010.1 k90190由表中的数据可以判定：(1)电阻接在________两点间，阻值为________Ω.(2)二极管接在________两点间，其中正极接在________点．二极管的正向阻值为________Ω，反向阻值为________．
参考答案1. BC【详解】AB、甲图中用多用电表直流电压档测量的电流是小灯泡两端的电压，电流从黑表笔流出，从红表笔流入，所以表笔接法错误，故A错误，B正确；CD、电流从黑表笔流出，从红表笔流入，所以乙图中用多用电表电阻档测量的是二极管的正向电阻，故C正确，D错误；故选BC．2. 【答案】  （1） mA ； 串   ；V   ；并  ； 高   ；红    （2）60  ；7.2  ； 3.60【详解】(1)用多用电表测直流电流时，选择开关应置于“mA”挡，且把电表串联接入被测电路中；测电压时，把选择开关置于标有“V”处，且并联于被测电路两端，因红表笔与表头正接线柱相连，黑表笔与表头负接线柱相连，因此测直流电压和直流电流时，都必须把红表笔接在电势高处，即电流从红表笔进入多用电表。(2)①由图知，选的是“×10”挡，刻度示数为6.0，故电阻阻值为6.0×10Ω=60Ω；②[8]如果是用直流10mA挡测量电流，则每一小格表示0.2mA，只要估读到0.1即可，故读数为7.2mA；③[9]如果是用直流5V挡测量电压，则每小格表示0.1V，需要估读到0.01V，故读数为3.60V。3. 某照明电路出现故障，其电路如图1所示，该电路用标称值12V的蓄电池为电源，导线及其接触完好．维修人员使用已调好的多用表直流50V挡检测故障．他将黑表笔接在c点，用红表笔分别探测电路的a、b点．①断开开关，红表笔接a点时多用表指示如图2所示，读数为         V，说明         正常（选填：蓄电池、保险丝、开关、小灯）．②红表笔接b点，断开开关时，表针不偏转，闭合开关后，多用表指示仍然和题6图2相同，可判定发生故障的器件是         （选填：蓄电池、保险丝、开关、小灯）【答案】①11.5 （11.2～11.8） ；蓄电池    ② 小灯【详解】①多用电表直流50V的量程读中间均匀部分，共50格，每格1V，应该估读到0.1V，指针在11-12之间，读数为11.5V．开关断开，相当于电压表并联在蓄电池两端，读出了蓄电池的电压，故蓄电池是正常的．②两表笔接b、c之间并并闭合开关，测试得相同电压，说明a、b之间是通路，b、c之间是断路，故障器件是小灯．4. AD【详解】A．电路中电流I与待测电阻的阻值Rx关系图象是非线性关系，当待测电阻为零时，电表满偏，可知欧姆表的零刻度在右侧，电阻刻度左侧密右侧疏，故A正确；B．测电阻时，要选择合适的挡位，并且只要换挡位一定要重新进行欧姆调零，故B错误；C．多用电表测电压与电流时，电流从红表笔流入，测电阻时电流也是从红表笔流入多用电表，故C错误；D．用倍率档测电阻，指针偏转角度很小，说明电阻较大，应换成倍率档调零后测，故D正确。故选AD。5.【答案】  （1） 直流电压； 1.25V  （2） 直流电流； 50mA （3） 电阻； 【详解】（1）若选择开关的位置如箭头a所示，为直流电压挡，则测量的物理量是直流电压，测量结果为1.25V。（2）若选择开关的位置如箭头b所示，为直流电流挡，则测量的物理量是直流电流，测量结果为50mA。（3）若选择开关的位置如箭头c所示，为欧姆挡，则测量的物理量是电阻，测量结果为。6. 【答案】    ①. 2.0    ②. 10.0    ③. 320【详解】①指针在a位置时，直流电流10mA挡，读第二行刻度“0～10”一排，最小分度值为0.2mA，估读到0.1mA就可以了，读数为2.0mA。②指针在a位置时，直流电压50V挡，读第二行刻度“0～50”一排，最小分度值为1V，估读到0.1V就可以了，读数为10.0V。③指针在b位置时，电阻×100挡，读第一行刻度，测量值等于表盘上读数“3.2”乘以倍率100，读数为320Ω。7. C【详解】调至直流电流挡后，应串联在电路中，将K断开，红表笔接高电势，接a处。故选B．8. 【答案】 （1）. adbe  ； 1.5×104  ；（2）. AC【详解】(1)测量几十千欧的电阻，使用前应先选择×1k挡位，进行欧姆调零，再进行测量。使用完毕应将选择开关置于“OFF”位置或者交流电压最高档，拔出电笔。则正确的操作步骤是adbe；欧姆表的示数乘以相应挡位的倍率即待测电阻的阻值；(2) A．欧姆挡更换规律“大小，小大”，即当指针偏角较大时，表明待测电阻较小，应换较小的挡位；反之应换较大的挡位，故A正确；B．在多用电表选用欧姆挡时，红、黑表笔插在哪个接口其实并不影响定值电阻的测量结果，B错误；C．用多用电表欧姆挡，只能测孤立电阻（不能测含电源电路），故C正确；D．用多用电表欧姆挡测电阻时只需在换挡时调零，所以D错误。故选AC。9. 【答案】（1）B   （2）g  ；. 4.30  ； gh  （3）①断开开关；②依次测量每段导线的电阻；③指针无偏转的为断开的导线【详解】（1）因为电源的电压大约4.5V，则直流电压的选择开关选择5V档，故选B.（2）接下来在测量gh间直流电压时，红表笔应接g端．若测试结果如图所示，则gh间直流电压是4.30V，其他四根导线两端的电压测量值为零，可以断定gh导线内部断开．（3）操作步骤：①断开开关；②依次测量每段导线的电阻；③指针无偏转的为断开的导线；10. 【答案】（1）直接接触 ；. 欧姆调零旋钮（2）. 1  ；2.5    （3） 【详解】（1）欧姆表使用前一定要欧姆调零，即红黑表笔直接接触后，调节欧姆调零旋钮，使指针指向“”；（2）红正黑负，电流从红表笔流入电表，从黑表笔流出电表；电流从电压表正接线柱流入，故红表笔接触1，黑表笔接2，欧姆表读数倍率表盘读数；（3）把电流表改装成电压表，应串联分压电阻，量程越大，串联的电阻越大，则．11.【答案】   (1)AB ； 100  (2)AC   ；. A  ；. 90 ； 10 kΩ【解析】【详解】对电阻来讲，无论表笔怎么接，数值都不变，所以AB之间接电阻，且阻值为100Ω；对二极管来讲，正向电阻较小，而反向电阻较大，由AC和BC间的读数知二极管接在AC之间，且正极接在A点，反向阻值为10KΩ；由CA间读数知二极管的正向电阻为90Ω．
