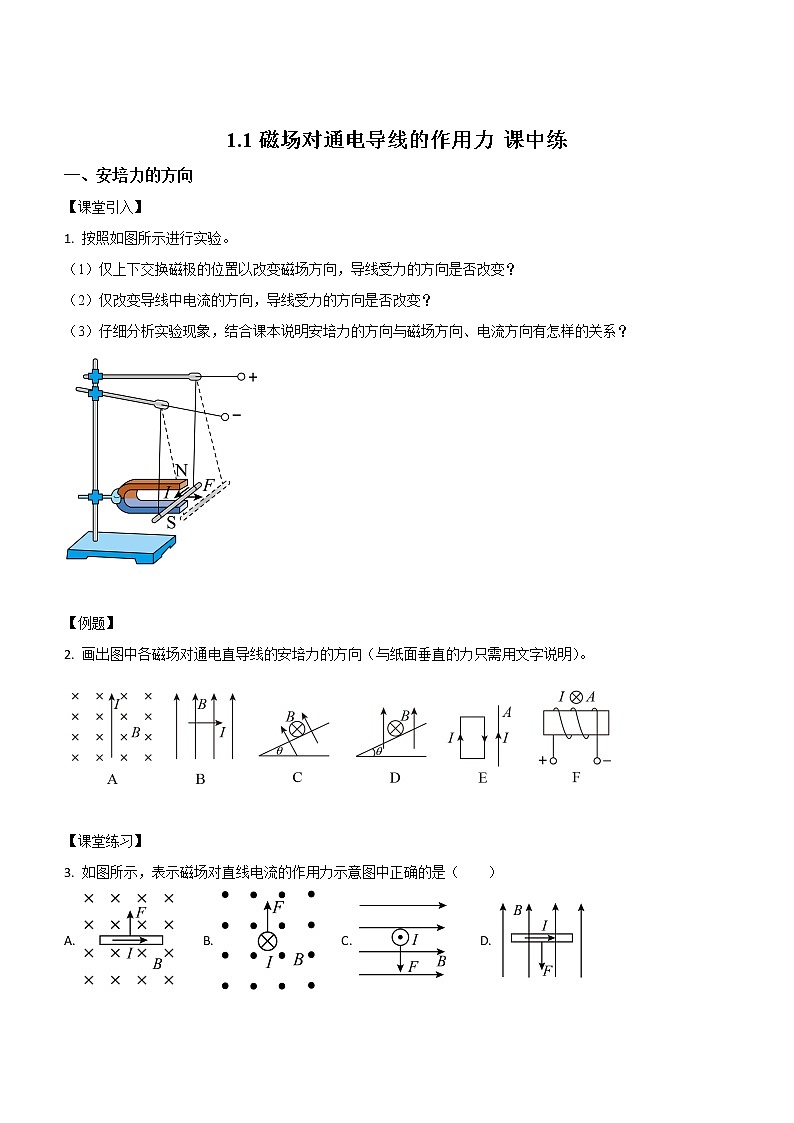

 1.1磁场对通电导线的作用力 课中练一、安培力的方向【课堂引入】1. 按照如图所示进行实验。（1）仅上下交换磁极的位置以改变磁场方向，导线受力的方向是否改变？（2）仅改变导线中电流的方向，导线受力的方向是否改变？（3）仔细分析实验现象，结合课本说明安培力的方向与磁场方向、电流方向有怎样的关系？
 【例题】2. 画出图中各磁场对通电直导线的安培力的方向（与纸面垂直的力只需用文字说明）。

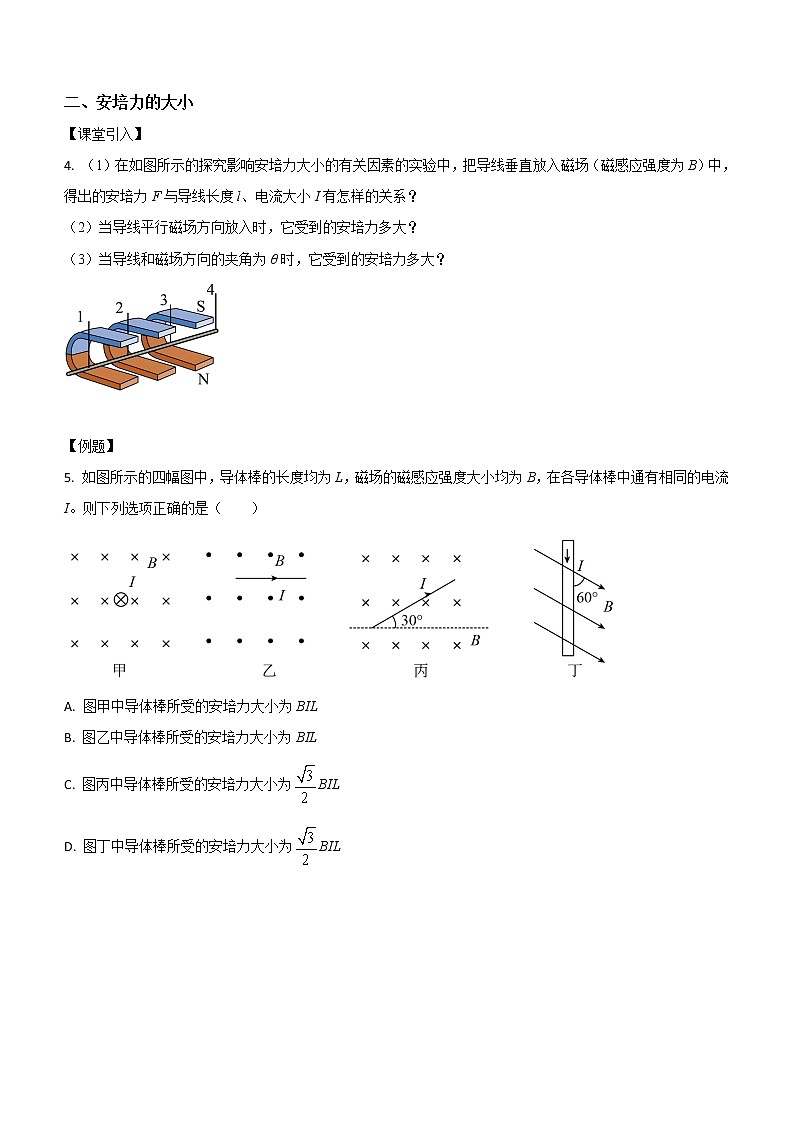

 【课堂练习】3. 如图所示，表示磁场对直线电流的作用力示意图中正确的是（　　）A.  B.  C.  D.  二、安培力的大小【课堂引入】4. （1）在如图所示的探究影响安培力大小的有关因素的实验中，把导线垂直放入磁场（磁感应强度为B）中，得出的安培力F与导线长度l、电流大小I有怎样的关系？（2）当导线平行磁场方向放入时，它受到的安培力多大？（3）当导线和磁场方向的夹角为θ时，它受到的安培力多大？

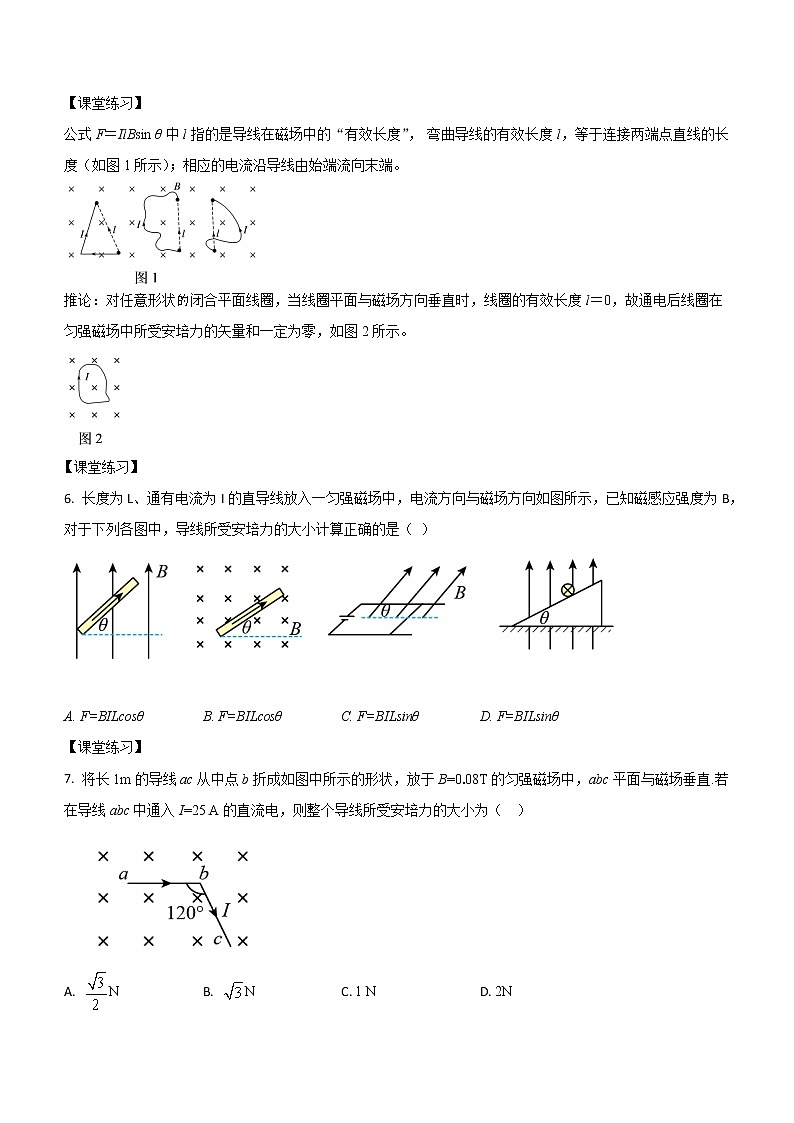

 【例题】5. 如图所示的四幅图中，导体棒的长度均为L，磁场的磁感应强度大小均为B，在各导体棒中通有相同的电流I。则下列选项正确的是（　　）A. 图甲中导体棒所受的安培力大小为BILB. 图乙中导体棒所受的安培力大小为BILC. 图丙中导体棒所受的安培力大小为BILD. 图丁中导体棒所受的安培力大小为BIL     【课堂练习】公式F＝IlBsin θ中l指的是导线在磁场中的“有效长度”， 弯曲导线的有效长度l，等于连接两端点直线的长度（如图1所示）；相应的电流沿导线由始端流向末端。推论：对任意形状闭合平面线圈，当线圈平面与磁场方向垂直时，线圈的有效长度l＝0，故通电后线圈在匀强磁场中所受安培力的矢量和一定为零，如图2所示。课堂练习】6. 长度为L、通有电流为I的直导线放入一匀强磁场中，电流方向与磁场方向如图所示，已知磁感应强度为B，对于下列各图中，导线所受安培力的大小计算正确的是（ ）
 A. F=BILcosθ B. F=BILcosθ C. F=BILsinθ D. F=BILsinθ【课堂练习】7. 将长1m的导线ac从中点b折成如图中所示的形状，放于B=0.08T的匀强磁场中，abc平面与磁场垂直.若在导线abc中通入I=25 A的直流电，则整个导线所受安培力的大小为（  ）A. N B. N C. 1 N D. 2N【课堂练习】8. 将一段通电直导线abc从中点b折成，分别放在甲、乙所示的匀强磁场中，甲图中导线所在平面与磁场的磁感线平行，乙图中导线所在平面与磁场的磁感线垂直，若两图中两导线所受的安培力大小相等，则甲、乙两图中磁场的磁感应强度大小之比为A.  B.  C.  D. 【例题】9. 如图所示，两平行光滑金属导轨MN、PQ间距为l，与电动势为E、内阻不计的电源相连，质量为m、电阻为R的金属棒ab垂直于导轨放置构成闭合回路，回路平面与水平面的夹角为θ，回路其余电阻不计。为使ab棒静止，需在空间施加一匀强磁场，其磁感应强度的最小值及方向分别为（　　）A. ，水平向右B. ，垂直于回路平面向上C. ，竖直向下D. ，垂直于回路平面向下   【课堂练习】10. 如图所示，一个半径为R的导电圆环与一个轴向对称的发散磁场处处正交，环上各点的磁感应强度B大小相等，方向均与环面轴线方向成θ角（环面轴线为竖直方向），若导电圆环上通有如图所示的恒定电流I，则下列说法不正确的是（　　）A. 导电圆环有收缩的趋势B. 导电圆环所受安培力方向竖直向上C. 导电圆环所受安培力的大小为2BIRD. 导电圆环所受安培力的大小为2πBIRsin θ三、磁电式电流表【例题】11. 如图甲是磁电式电流表的结构示意图，蹄形磁铁和铁芯间的磁场均匀辐向分布，如图乙所示，边长为l的正方形线圈中通以电流I，线圈中的某一条a导线电流方向垂直纸面向外，b导线电流方向垂直纸面向内，a、b两条导线所在处的磁感应强度大小均为B.则(　　)A. 该磁场是匀强磁场     B. 该线圈的磁通量为Bl2C. a导线受到的安培力方向向下   D. b导线受到的安培力大小为BIl 【课堂练习】12. 某同学自制的简易电动机示意图如图所示．矩形线圈由一根漆包线绕制而成，漆包线的两端分别从线圈的一组对边的中间位置引出，并作为线圈的转轴．将线圈架在两个金属支架之间，线圈平面位于竖直面内，永磁铁置于线圈下方．为了使电池与两金属支架连接后线圈能连续转动起来，该同学应将(　　)A. 左、右转轴下侧的绝缘漆都刮掉B. 左、右转轴上下两侧的绝缘漆都刮掉C. 左转轴上侧的绝缘漆刮掉，右转轴下侧的绝缘漆刮掉D. 左转轴上下两侧的绝缘漆都刮掉，右转轴下侧的绝缘漆刮掉
参考答案1. 【答案】（1）受力的方向改变；（2）受力的方向改变；（3）安培力的方向与磁场方向、电流方向的关系满足左手定则2. 【答案】【解析】A．无论B、I是否垂直，安培力总是垂直于B与I所决定的平面，且满足左手定则，则受力如图
 B．无论B、I是否垂直，安培力总是垂直于B与I所决定的平面，且满足左手定则，则受力如图
 C．无论B、I是否垂直，安培力总是垂直于B与I所决定的平面，且满足左手定则，则受力如图
 D．无论B、I是否垂直，安培力总是垂直于B与I所决定的平面，且满足左手定则，则受力如图
 E．由安培定则可判断出通电导线A处的磁场方向如图所示
 由左手定则可判断出A受到的安培力方向如图所示
 F．由安培定则可判断出通电导线A处的磁场如图所示
 由左手定则可判断出A受到的安培力方向如图所示
 3. A【解析】A．伸开左手，拇指与手掌垂直且共面，磁感线向里穿过手心，则手心垂直纸面向外，四指指向电流方向：向右，根据左手定则判断可知，拇指指向安培力方向：垂直导线向上，A正确；B．通电导线与磁场方向平行，没有安培力，B错误；C．伸开左手，拇指与手掌垂直且共面，磁感线向里穿过手心，则手心向左，四指指向电流方向：垂直纸面向外，根据左手定则判断可知，拇指指向安培力方向：垂直导线向上，C错误；D．伸开左手，拇指与手掌垂直且共面，磁感线向里穿过手心，则手心向下，四指指向电流方向：向右，根据左手定则判断可知，拇指指向安培力方向：垂直导线向外，D错误。故选A。4. 【答案】（1）BIl；（2）0；（3）IlBsinθ【详解】（1）F＝BIl（2）0（3）将磁感应强度B沿平行导线方向和垂直导线方向进行分解，如图所示，则B⊥＝Bsinθ，F＝B⊥Il＝IlBsinθ
