高中物理人教版 (2019)选择性必修 第二册1 磁场对通电导线的作用力精品课后测评

这是一份高中物理人教版 (2019)选择性必修 第二册1 磁场对通电导线的作用力精品课后测评，共3页。试卷主要包含了磁电式电流表，安培力的方向，安培力的大小等内容，欢迎下载使用。

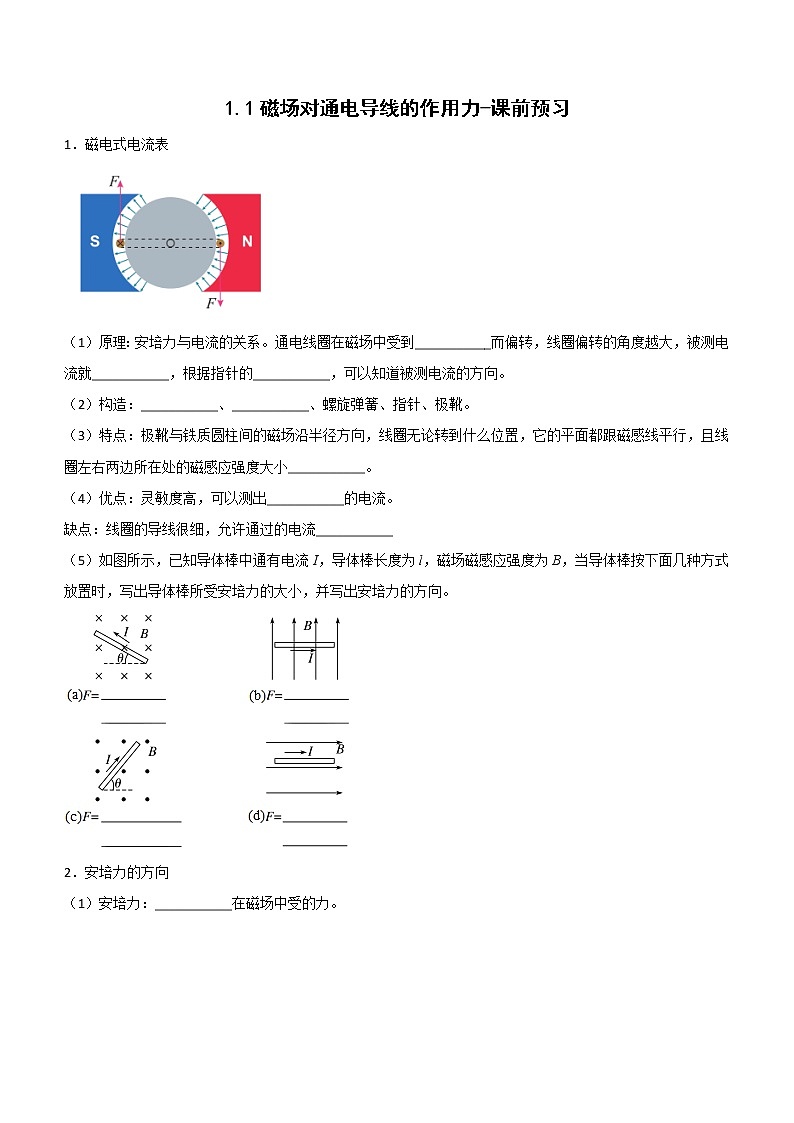

1.1磁场对通电导线的作用力-课前预习1．磁电式电流表       （1）原理：安培力与电流的关系。通电线圈在磁场中受到___________而偏转，线圈偏转的角度越大，被测电流就___________，根据指针的___________，可以知道被测电流的方向。（2）构造：___________、___________、螺旋弹簧、指针、极靴。（3）特点：极靴与铁质圆柱间的磁场沿半径方向，线圈无论转到什么位置，它的平面都跟磁感线平行，且线圈左右两边所在处的磁感应强度大小___________。（4）优点：灵敏度高，可以测出___________的电流。缺点：线圈的导线很细，允许通过的电流___________（5）如图所示，已知导体棒中通有电流I，导体棒长度为l，磁场磁感应强度为B，当导体棒按下面几种方式放置时，写出导体棒所受安培力的大小，并写出安培力的方向。2．安培力的方向（1）安培力：___________在磁场中受的力。（2）左手定则：伸开左手，使拇指与其余四个手指垂直，并且都与手掌在同一个平面内；让磁感线___________，并使四指指向电流的方向，这时___________的方向就是通电导线在磁场中所受安培力的方向。（3）安培力方向与磁场方向、电流方向的关系：F⊥B，F⊥I，即F垂直于___________所决定的平面。3．安培力的大小（1）___________于磁场B的方向放置的长为L的通电导线，当通过的电流为I时，所受安培力为F=___________（2）当磁感应强度B的方向与电流方向成θ角时，公式F=___________
参考答案：1．（1）安培力；越大；偏转方向；（2）磁铁；线圈；（3）相同；（4）很弱；很弱；（5）(a)，垂直导线斜向下；(b)，垂直纸面斜向外 ；(c)，垂直导线斜向上； (d) 02．（1）通电导线；（2）垂直穿过手掌心； 拇指所指；（3）B和I3．（1）垂直；BIL；（2）
