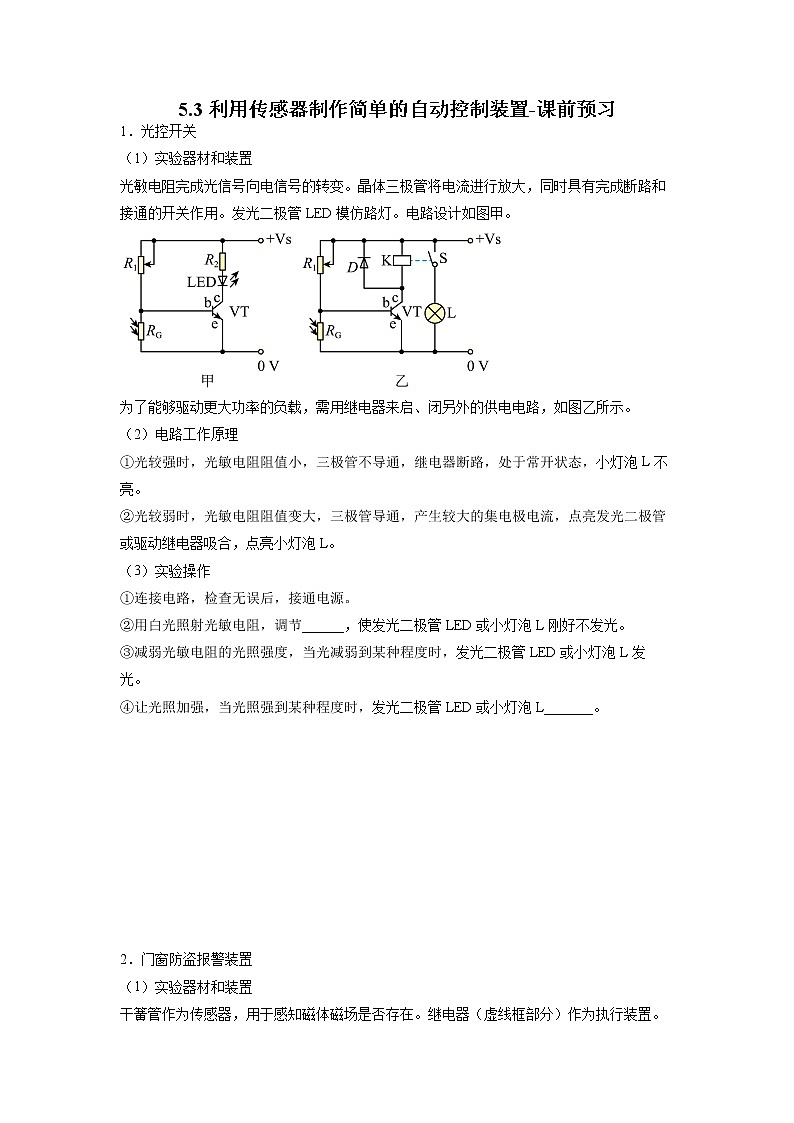

5.3利用传感器制作简单的自动控制装置-课前预习1．光控开关（1）实验器材和装置光敏电阻完成光信号向电信号的转变。晶体三极管将电流进行放大，同时具有完成断路和接通的开关作用。发光二极管LED模仿路灯。电路设计如图甲。为了能够驱动更大功率的负载，需用继电器来启、闭另外的供电电路，如图乙所示。（2）电路工作原理①光较强时，光敏电阻阻值小，三极管不导通，继电器断路，处于常开状态，小灯泡L不亮。②光较弱时，光敏电阻阻值变大，三极管导通，产生较大的集电极电流，点亮发光二极管或驱动继电器吸合，点亮小灯泡L。（3）实验操作①连接电路，检查无误后，接通电源。②用白光照射光敏电阻，调节______，使发光二极管LED或小灯泡L刚好不发光。③减弱光敏电阻的光照强度，当光减弱到某种程度时，发光二极管LED或小灯泡L发光。④让光照加强，当光照强到某种程度时，发光二极管LED或小灯泡L_______。              2．门窗防盗报警装置（1）实验器材和装置干簧管作为传感器，用于感知磁体磁场是否存在。继电器（虚线框部分）作为执行装置。发光二极管LED作为电路正常工作提示，R为发光二极管的限流电阻，起保护作用。蜂鸣器H作为报警提醒。电路设计如图。
（2）电路工作原理当门窗紧闭时，磁体M靠近干簧管SA，干簧管两簧片被磁化相吸，继电器接通而工作。当门窗开启时，磁体离开干簧管，干簧管失磁断开，继电器被断电，动触点c与常闭触点b接通，蜂鸣器H发声报警。（3）实验操作①检查干簧管：用_____直接靠近干簧管，观察干簧管簧片能否正常动作。②连接电路：连接电路前，要检查其他元件是否也能正常工作。③接通电源后，将_____，分别观察实验现象。
参考答案1．R1，熄灭【详解】略2．磁体，磁体靠近和离开干簧管【详解】用磁体直接靠近干簧管，观察干簧管簧片能否正常动作。接通电源后，将磁体靠近和离开干簧管，分别观察实验现象。
