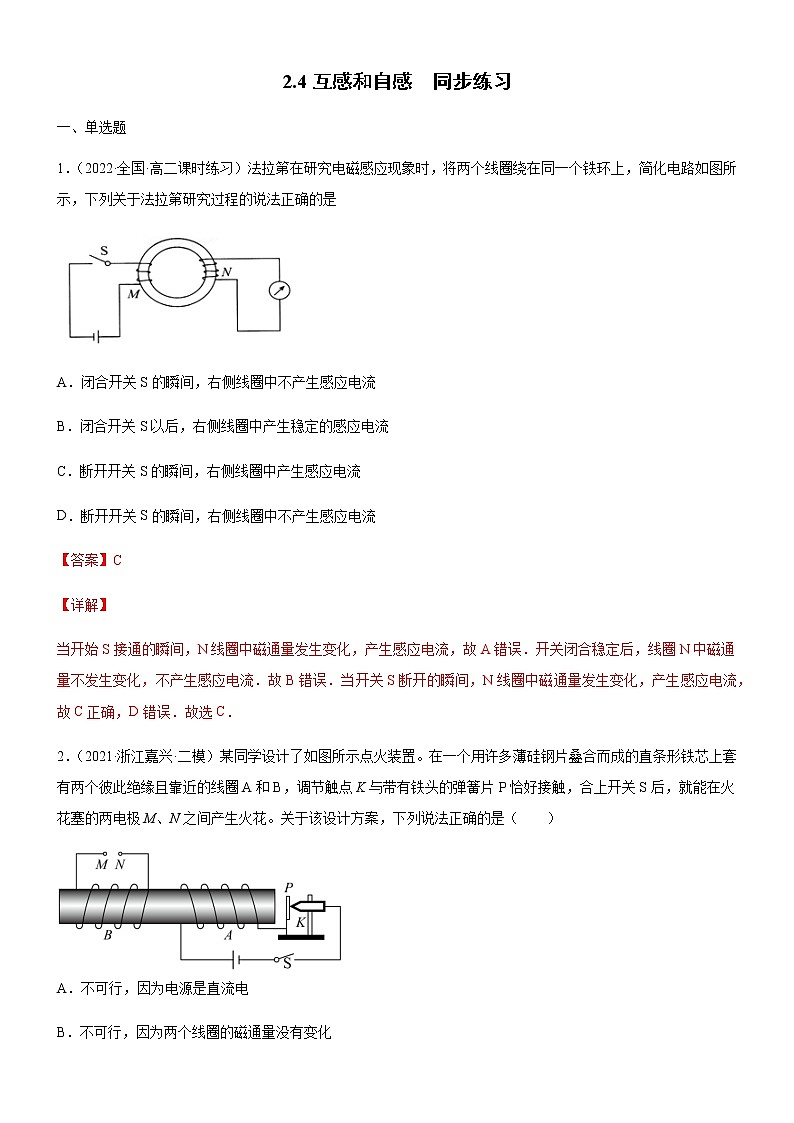

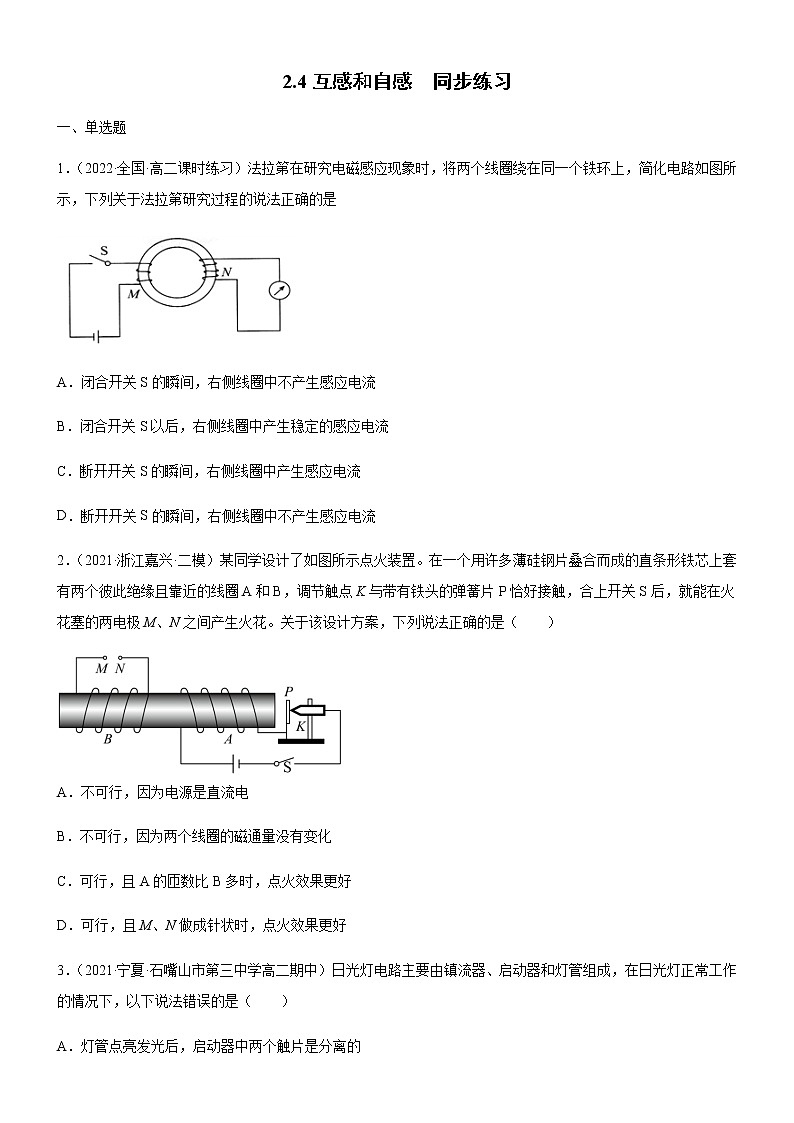

2.4互感和自感  同步练习一、单选题1．（2022·全国·高二课时练习）法拉第在研究电磁感应现象时，将两个线圈绕在同一个铁环上，简化电路如图所示，下列关于法拉第研究过程的说法正确的是A．闭合开关S的瞬间，右侧线圈中不产生感应电流B．闭合开关S以后，右侧线圈中产生稳定的感应电流C．断开开关S的瞬间，右侧线圈中产生感应电流D．断开开关S的瞬间，右侧线圈中不产生感应电流2．（2021·浙江嘉兴·二模）某同学设计了如图所示点火装置。在一个用许多薄硅钢片叠合而成的直条形铁芯上套有两个彼此绝缘且靠近的线圈A和B，调节触点K与带有铁头的弹簧片P恰好接触，合上开关S后，就能在火花塞的两电极M、N之间产生火花。关于该设计方案，下列说法正确的是（　　）

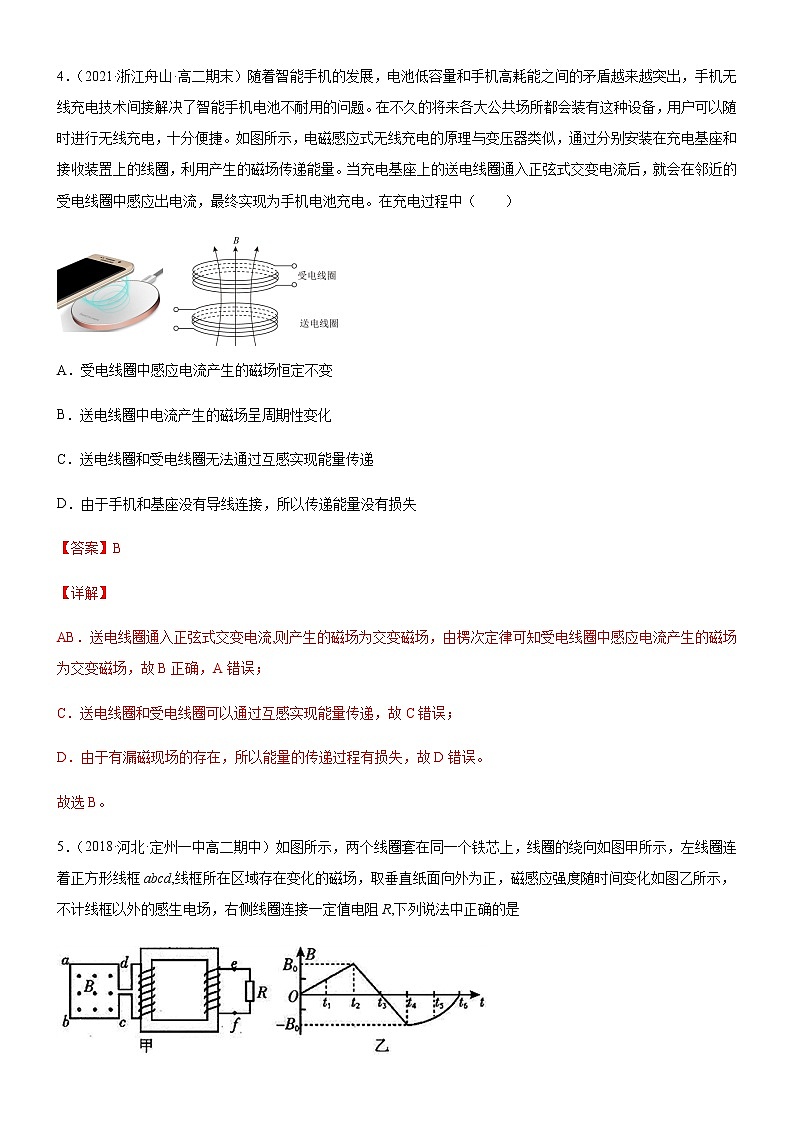

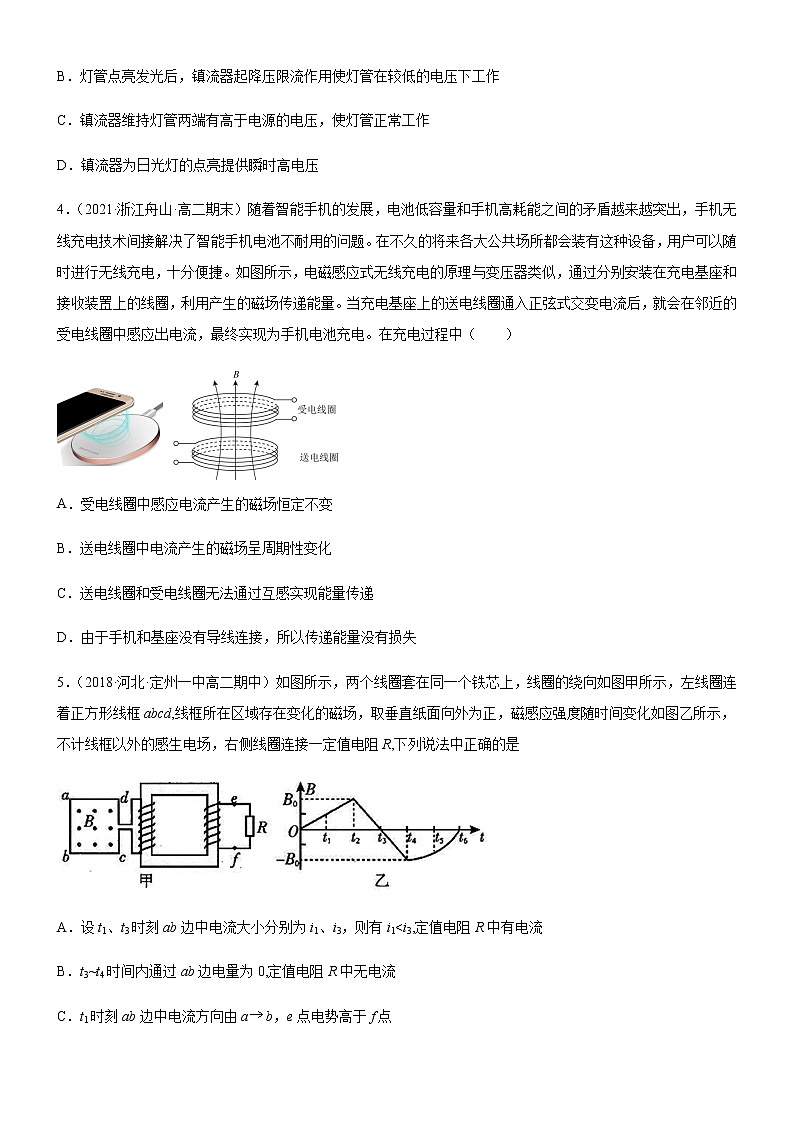

A．不可行，因为电源是直流电B．不可行，因为两个线圈的磁通量没有变化C．可行，且A的匝数比B多时，点火效果更好D．可行，且M、N做成针状时，点火效果更好3．（2021·宁夏·石嘴山市第三中学高二期中）日光灯电路主要由镇流器、启动器和灯管组成，在日光灯正常工作的情况下，以下说法错误的是（　　）A．灯管点亮发光后，启动器中两个触片是分离的B．灯管点亮发光后，镇流器起降压限流作用使灯管在较低的电压下工作C．镇流器维持灯管两端有高于电源的电压，使灯管正常工作D．镇流器为日光灯的点亮提供瞬时高电压4．（2021·浙江舟山·高二期末）随着智能手机的发展，电池低容量和手机高耗能之间的矛盾越来越突出，手机无线充电技术间接解决了智能手机电池不耐用的问题。在不久的将来各大公共场所都会装有这种设备，用户可以随时进行无线充电，十分便捷。如图所示，电磁感应式无线充电的原理与变压器类似，通过分别安装在充电基座和接收装置上的线圈，利用产生的磁场传递能量。当充电基座上的送电线圈通入正弦式交变电流后，就会在邻近的受电线圈中感应出电流，最终实现为手机电池充电。在充电过程中（　　）
A．受电线圈中感应电流产生的磁场恒定不变B．送电线圈中电流产生的磁场呈周期性变化C．送电线圈和受电线圈无法通过互感实现能量传递D．由于手机和基座没有导线连接，所以传递能量没有损失5．（2018·河北·定州一中高二期中）如图所示，两个线圈套在同一个铁芯上，线圈的绕向如图甲所示，左线圈连着正方形线框abcd,线框所在区域存在变化的磁场，取垂直纸面向外为正，磁感应强度随时间变化如图乙所示，不计线框以外的感生电场，右侧线圈连接一定值电阻R,下列说法中正确的是A．设t1、t3时刻ab边中电流大小分别为i1、i3，则有i1<i3,定值电阻R中有电流B．t3~t4时间内通过ab边电量为0,定值电阻R中无电流C．t1时刻ab边中电流方向由ab，e点电势高于f点D．t5时刻ab边中电流方向由ba，f点电势高于e点6．（2017·湖南·醴陵市第一中学高二期末）如图所示，闭合开关S后调节滑动变阻器R和Rt，使同样规格的两个小灯泡A和B都正常发光，然后断开开关。当再次闭合开关S时，下列说法正确的是（　　）A．灯泡A和B同时正常发光B．灯泡A立刻正常发光，灯泡B逐渐亮起来C．灯泡B立刻正常发光，灯泡A逐渐亮起来D．灯泡A和B都要隔一段时间才亮起来7．（2021·湖南省邵东市第一中学高三月考）小万做自感现象实验时，连接电路如图所示，则（　　）A．断开开关S，L1逐渐变暗至熄灭，L2变亮后再熄灭B．闭合开关S，L2逐渐变亮，然后亮度不变C．闭合开关S，L1立刻变亮，且亮度不变D．断开开关S，L1变亮后再熄灭，L2一直不亮二、多选题8．（2020·广东·揭阳市揭东区第三中学高二月考）如图所示，一个矩形铁芯上绕制两个线圈A和B。在下列关于B线圈中是否有感应电流的判断中，正确的是(　　)A．S闭合后，B线圈中一直有感应电流B．S闭合一段时间后，B中感应电流消失，但移动变阻器滑片时，B中又有感应电流出现C．在S断开和闭合的瞬间，B中都有感应电流D．因为A、B两线圈是两个不同的回路，所以B中始终没有感应电流9．（2021·全国·高二专题练习）如图甲、乙电路中，电阻R、电感线圈L的电阻均和灯泡A的电阻相等。关于灯泡的亮、暗变化情况，下列说法中正确的是（　　）A．在电路甲中，闭合开关S后，A灯将逐渐变亮B．在电路乙中，闭合开关S后，A灯将逐渐变亮C．在电路甲中，断开开关S后，A灯将先变得更亮，然后逐渐变暗D．在电路乙中，断开开关S后，A灯将先变得更亮，然后逐渐变暗10．（2020·河南·平顶山市实验高中高二期末）新能源电动汽车越来越被人们所接受，某种无线充电方式的基本原理如图所示，路面。上依次铺设圆形线圈，相邻两个线圈由供电装置通以反向电流，车身底部固定感应线圈，通过充电装置与蓄电池相连，汽车在此路面上行驶时，就可以进行充电。若汽车正在匀加速行驶，下列说法正确的是（　　）A．若路面摩擦因数不变，则汽车牵引力也不变B．感应线圈中感应电流产生的磁场方向在汽车前进过程中会发生改变C．感应线圈一定受到路面线圈磁场的安培力，会阻碍汽车运动D．感应线圈一定受到路面线圈磁场的安培力，有时会阻碍汽车运动，有时会给汽车运动提供动力三、填空题11．（2021·内蒙古·呼和浩特市国飞中学高三开学考试）小王同学用如图甲所示电路研究电磁感应现象，小李同学用如图乙所示电路研究自感现象。（1）小王同学实验时发现，闭合开关时，电流表指针向左偏转。电路稳定后，若向右移动滑片，此过程中电流表指针将向______（选填“左”或“右”）偏转，实验结束后，未断开开关，也未把A、B两线圈和铁芯分开放置，在拆除电路时突然被电击了一下，则被电击是在拆除______（选填“A”或“B”）线圈所在电路时发生的。（2）小李同学用图乙中（1）（2）两个电路研究通电自感和断电自感现象，图中L是一带铁芯的线圈，直流电阻忽略不计，A、B是额定电压为1.5V的灯泡，直流电源为一节新的干电池。两电路电键S闭合后，会看到：小灯泡A将______（选填“慢慢变亮”“立即变亮”或“立即变亮，然后慢慢熄灭”），小灯泡B将______（选填“慢慢变亮”“立即变亮”或“立即变亮，然后慢慢熄灭”）；S断开后，小灯泡A将______（选填“慢慢熄灭”“立即熄灭”或“闪亮一下，然后熄灭”），S断开后，小灯泡B将______（选填“慢慢熄灭”“立即熄灭”或“闪亮一下，然后熄灭”）。四、解答题12．（2021·上海浦东新·高二学业考试）如图所示是一种常用的延时继电器示意图，图中的S2是一直闭合的。当开关S1闭合时，衔铁D将被吸下，C线路接通；当S1断开时，D将延迟一段时间才被释放，延时继电器就是这样得名的。试问：（1）这种继电器的延时功能是物理学中的什么现象；（2）如果将S2处于断开状态，试分析说明该装置是否还具有延时功能？（图中F为电磁铁，A、B为导线线圈）
