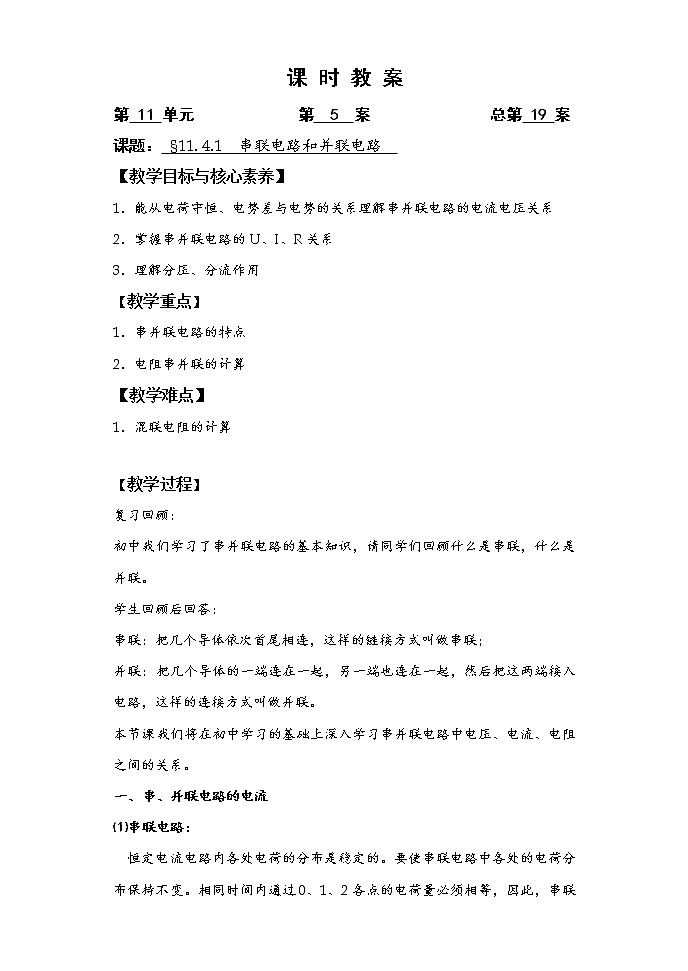

    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)01

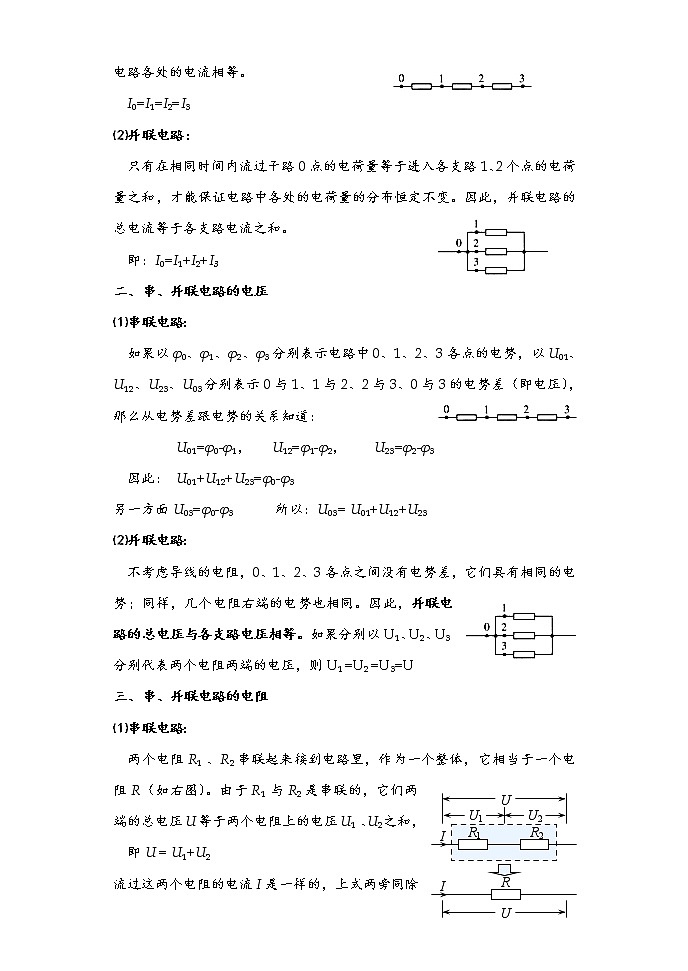

    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)02

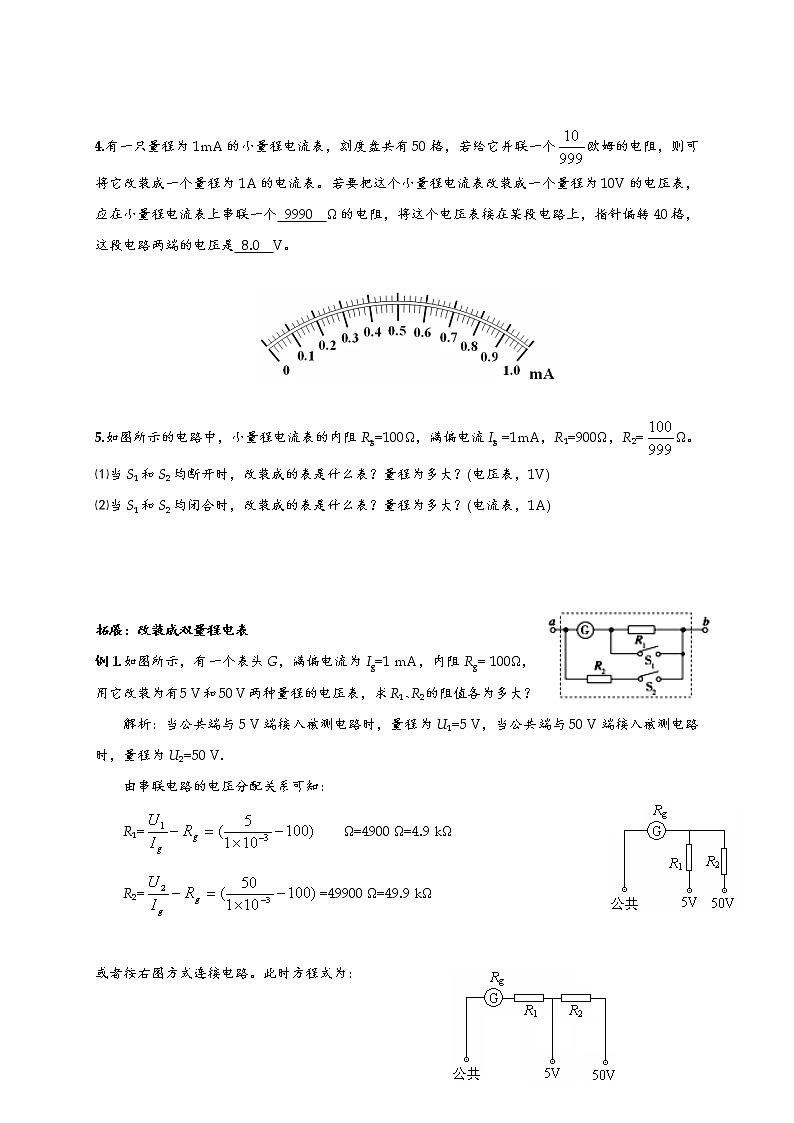

    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)03

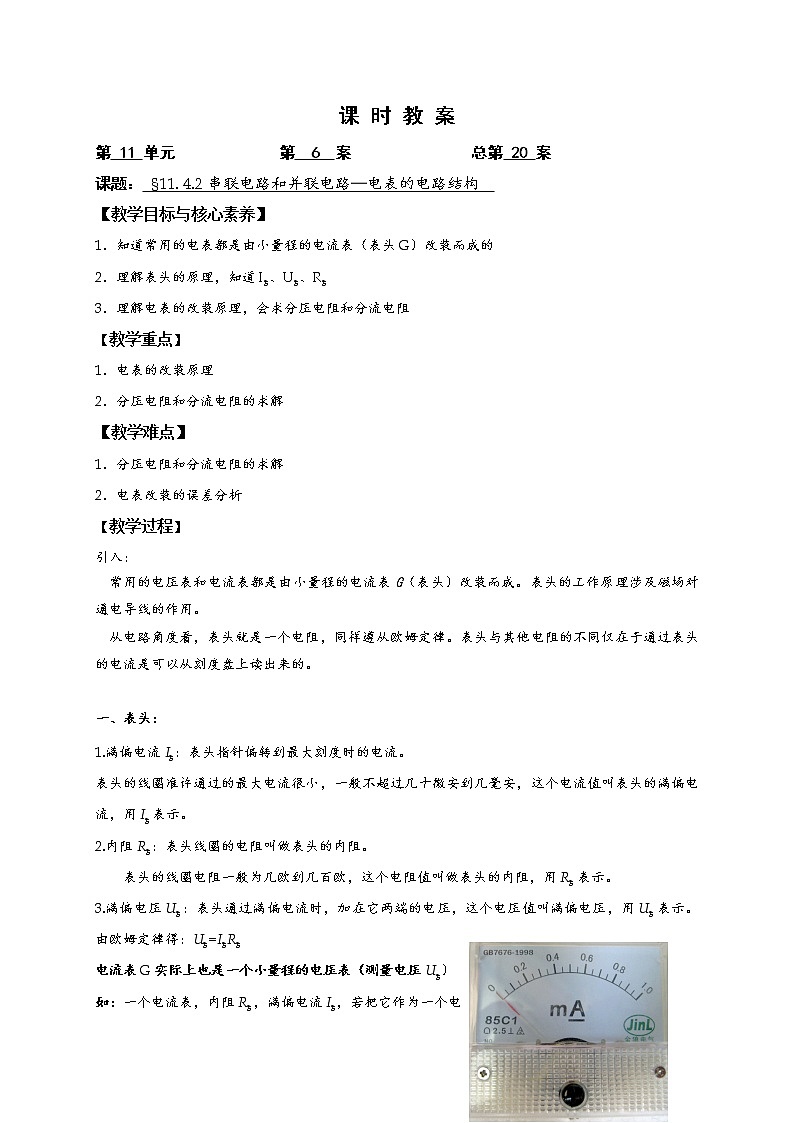

    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)01

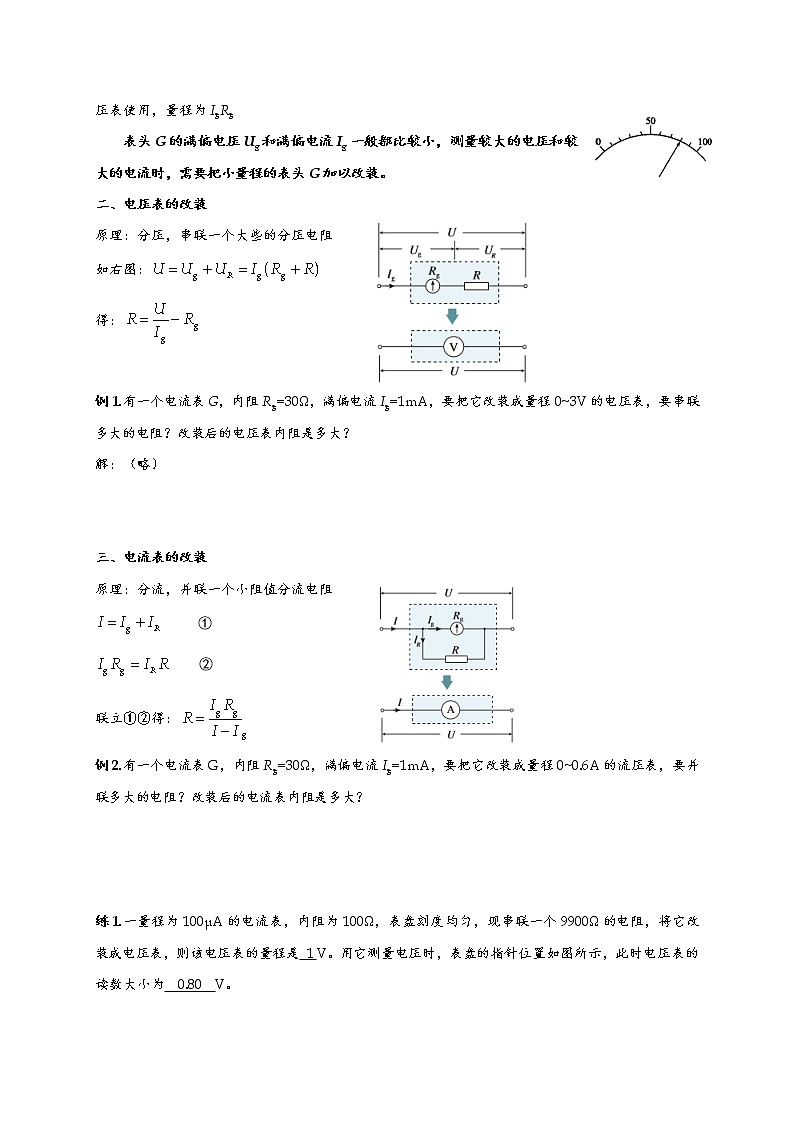

    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)02
    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)01
    人教版(2019)物理 必修第三册 11.4 串联电路和并联电路 教案(3课时)02
    还剩3页未读, 继续阅读
    下载需要15学贝 1学贝=0.1元
    使用下载券免费下载
    加入资料篮
    立即下载

    人教版 (2019)必修 第三册4 串联电路和并联电路优秀教学设计及反思

    展开
    这是一份人教版 (2019)必修 第三册4 串联电路和并联电路优秀教学设计及反思,文件包含1142串联电路和并联电路-电表的改装新教材人教版2019高中物理必修第三册教案doc、1141串联电路和并联电路新教材人教版2019高中物理必修第三册教案doc、1143串联电路和并联电路-电路的简化和动态分析新教材人教版2019高中物理必修第三册教案doc等3份教案配套教学资源,其中教案共16页, 欢迎下载使用。

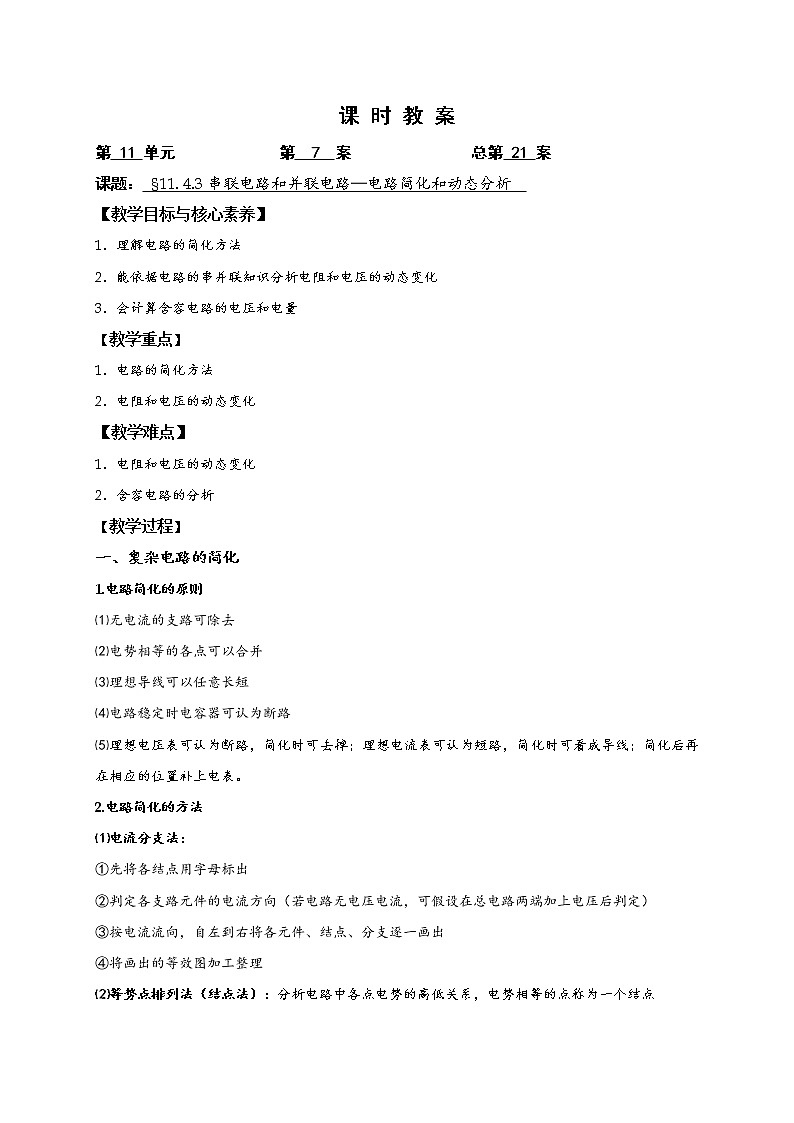

    课 时 教 案

    11 单元               7                 总第 21

    课题 §11. 4.3串联电路和并联电路电路简化和动态分析

    【教学目标与核心素养】

    1.理解电路的简化方法

    2.能依据电路的串并联知识分析电阻和电压的动态变化

    3.会计算含容电路的电压和电量

    教学重点

    1.电路的简化方法

    2.电阻和电压的动态变化

    【教学难点】

    1.电阻和电压的动态变化

    2.含容电路的分析

    教学过程

    一、复杂电路的简化

    1.电路简化的原则

    无电流的支路可除去

    电势相等的各点可以合并

    理想导线可以任意长短

    电路稳定时电容器可认为断路

    理想电压表可认为断路,简化时可去掉;理想电流表可认为短路,简化时可看成导线;简化后再在相应的位置补上电表。

    2.电路简化的方法

    电流分支法:

    先将各结点用字母标出

    判定各支路元件的电流方向(若电路无电压电流,可假设在总电路两端加上电压后判定)

    按电流流向,自左到右将各元件、结点、分支逐一画出

    将画出的等效图加工整理

    等势点排列法(结点法):分析电路中各点电势的高低关系,电势相等的点称为一个结点

    先将各结点用字母标出

    判定各结点电势的高低(若原电路未加电压,可先假设加上电压)

    将各结点按电势高低自左到右排列,挑选一个通过所有结点的支路,将该支路画出

    再将其余的元件画在相应的结点间

    将画出的等效图加工整理

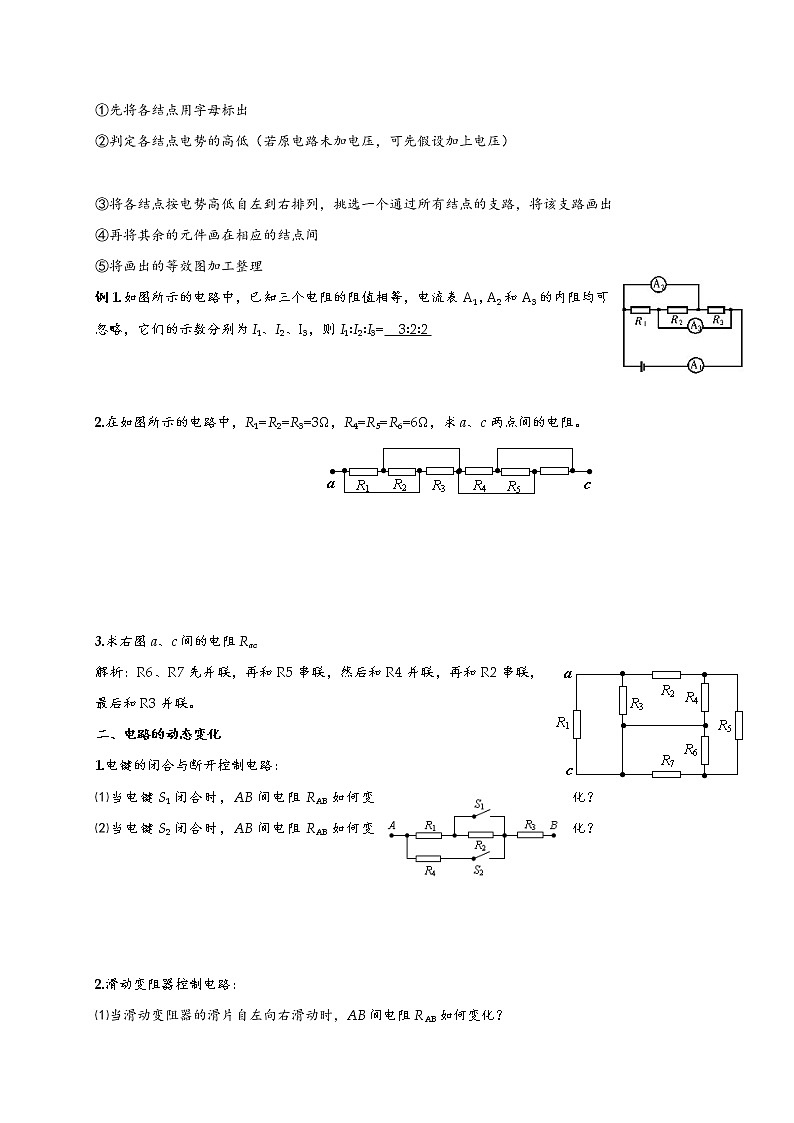

    1.如图所示的电路中,已知三个电阻的阻值相等,电流表A1A2A3的内阻均可忽略,它们的数分别为I1I2I3,则I1I2I3=  322





    2.在如图所示的电路中,R1=R2=R3=3ΩR4=R5=R6=6Ω,求ac两点间的电阻。











    3.求右图ac间的电阻Rac

    解析:R6R7先并联,再和R5串联,然后和R4并联,再和R2串联,最后和R3并联。

    、电路的动态变化

    1.电键的闭合与断开控制电路:

    当电键S1闭合时,AB间电阻RAB如何变化?

    当电键S2闭合时,AB间电阻RAB如何变化?







    2.滑动变阻器控制电路:

    当滑动变阻器的滑片自左向右滑动时,AB间电阻RAB如何变化?





    当滑动变阻器的滑片自最上端向最下端滑动时,AB间电阻RAB如何变化?



    若:

    R1=2ΩR2=8Ω、滑动变阻器的总电阻R=10ΩAB间电阻RAB如何变化及变化范围?









    R1=2ΩR2=8Ω、滑动变阻器的总电阻R=6ΩAB间电阻RAB如何变化及变化范围?





    R1=2ΩR2=8Ω、滑动变阻器的总电阻R=4ΩAB间电阻RAB如何变化及变化范围?







    3.AB间的电压恒为24V,改变滑动变阻器的滑片的位置,可改变CD间的电压。

    在下图中,UCD的变化范围分别为多少?











    三、含电容器的电路

    1.如图所示,CD间电压U=18V,电容器C1=6 μFC2=3 μF,电阻R1=6ΩR2=3Ω。求:

    开关S断开时,AB两点间的电压U为多少?

    开关S闭合时,电容器C1的电荷量改变了多少?







    2.在如图所示的电路中,电压U=10V,电阻R1=2ΩR2=3Ω,电容器C=5 μF.

    求:开关S闭合时,电容器C的电荷量是多少?

    开关S断开后,流过电阻R1的电量







    电桥电路

    3.在如图所示的电路中,电势差UCD=24V,电阻R1=2ΩR2=4ΩR3=3ΩR4=6ΩAB两点中哪点的电势高?电势差UAB为多少?









    4. 在如图所示的电路中,电势差UCD=24V,电阻R1=2ΩR2=4ΩR3=3ΩR4=9ΩAB间接入C=5 μF的电容器,AB两极板哪板带正电?电容器的带电量Q为多少?















    小结:

    作业:
