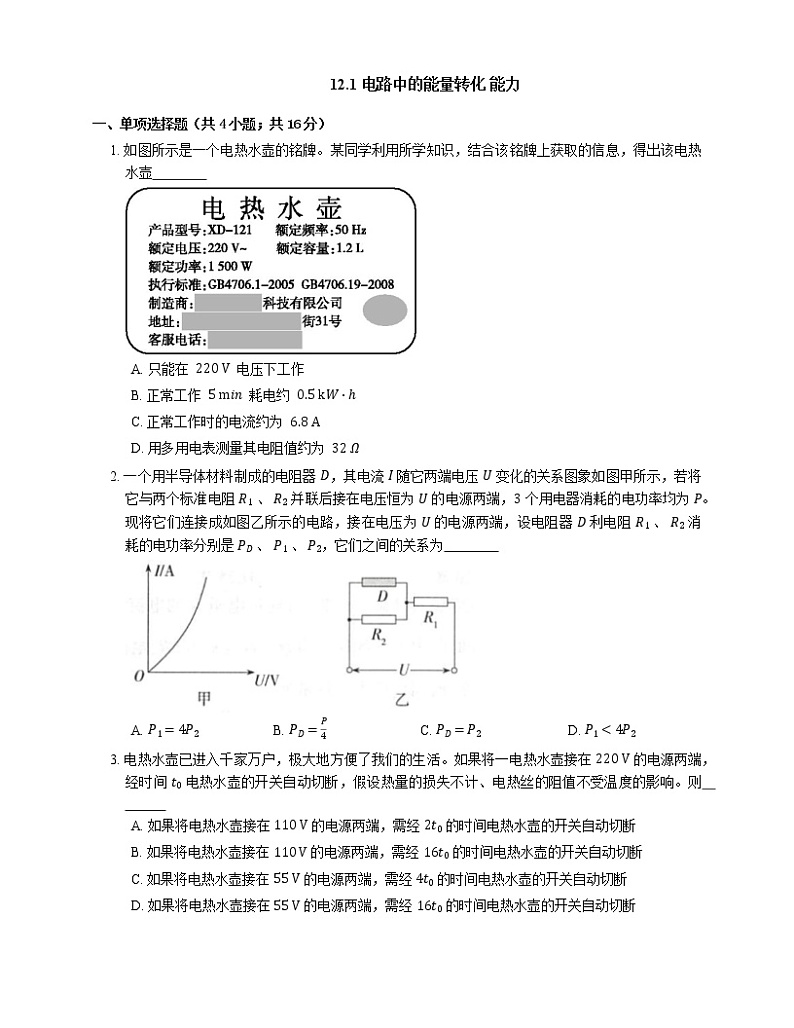

一、单项选择题（共4小题；共16分）
1. 如图所示是一个电热水壶的铭牌。某同学利用所学知识，结合该铭牌上获取的信息，得出该电热水壶
A. 只能在 220 V 电压下工作
B. 正常工作 5 min 耗电约 0.5 kW⋅h
C. 正常工作时的电流约为 6.8 A
D. 用多用电表测量其电阻值约为 32 Ω

2. 一个用半导体材料制成的电阻器 D，其电流 I 随它两端电压 U 变化的关系图象如图甲所示，若将它与两个标准电阻 R1 、 R2 并联后接在电压恒为 U 的电源两端，3 个用电器消耗的电功率均为 P。现将它们连接成如图乙所示的电路，接在电压为 U 的电源两端，设电阻器 D 利电阻 R1 、 R2 消耗的电功率分别是 PD 、 P1 、 P2，它们之间的关系为
A. P1=4P2B. PD=P4C. PD=P2D. P12U乙B. U甲=2U乙C. R甲=4R乙D. R甲=2R乙

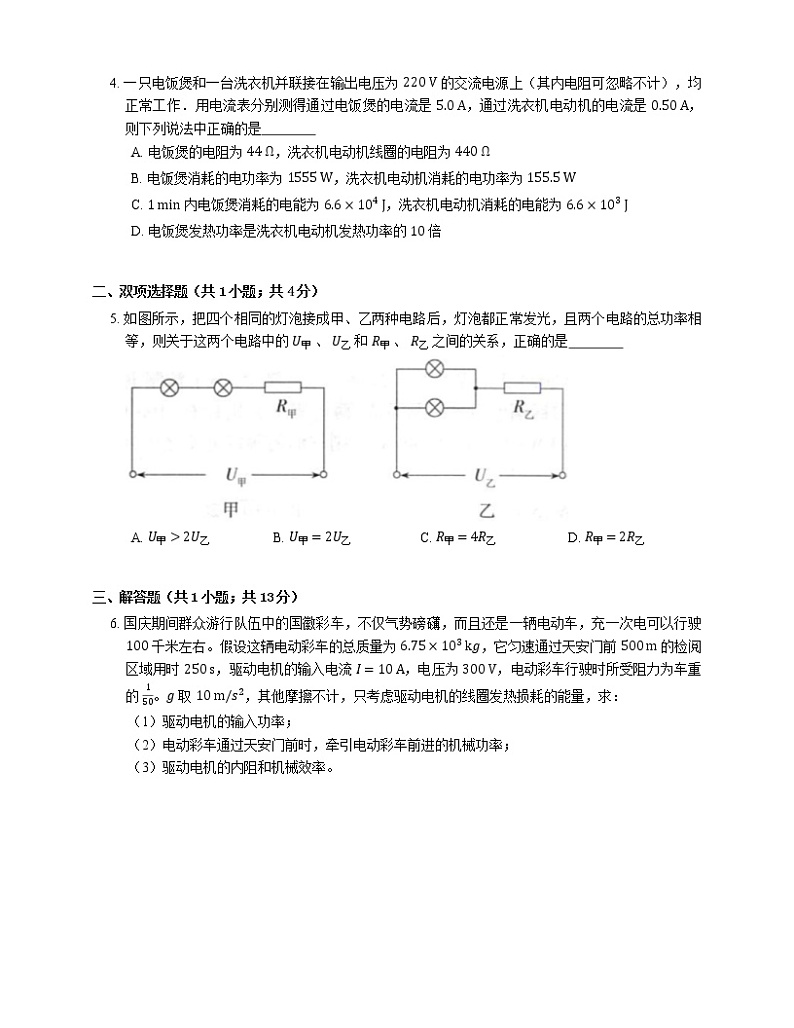

三、解答题（共1小题；共13分）
6. 国庆期间群众游行队伍中的国徽彩车，不仅气势磅礴，而且还是一辆电动车，充一次电可以行驶 100 千米左右。假设这辆电动彩车的总质量为 6.75×103 kg，它匀速通过天安门前 500 m 的检阅区域用时 250 s，驱动电机的输入电流 I=10 A，电压为 300 V，电动彩车行驶时所受阻力为车重的 150。g 取 10 m/s2，其他摩擦不计，只考虑驱动电机的线圈发热损耗的能量，求：
（1）驱动电机的输入功率；
（2）电动彩车通过天安门前时，牵引电动彩车前进的机械功率；
（3）驱动电机的内阻和机械效率。
答案
第一部分
1. C
【解析】从铭牌上可获取额定功率 P=1500 W ，额定电压 U=220 V 。电热水壶可以在低于 220 V 电压下工作，选项A错误；正常工作 5 min 耗电 W=Pt=1.5×560 kW⋅h=0.125 kW⋅h ，选项B错误；正常工作时的电流 I=PU≈6.8 A ，选项C正确；其正常工作时的电阻 R=U2P≈32 Ω ，则在冷态时用多用电表测量其电阻值应远小于 32 Ω ，选项D错误。
2. D
【解析】由于电阻器 D 与两个标准电阻 R1 、 R2 并联后接在电压恒为 U 的电源两端时，三者功率相同，则此时三者电阻相同。当三者按照题图乙所示电路连接时，电阻器 D 两端的电压小于 U，由题图甲可知，电阻器 D 的电阻增大，则有 RD>R1=R2，而 RD 与 R2 并联，两端电压相等，根据 P=U2R，可知 PD
