一、单项选择题（共8小题；共32分）

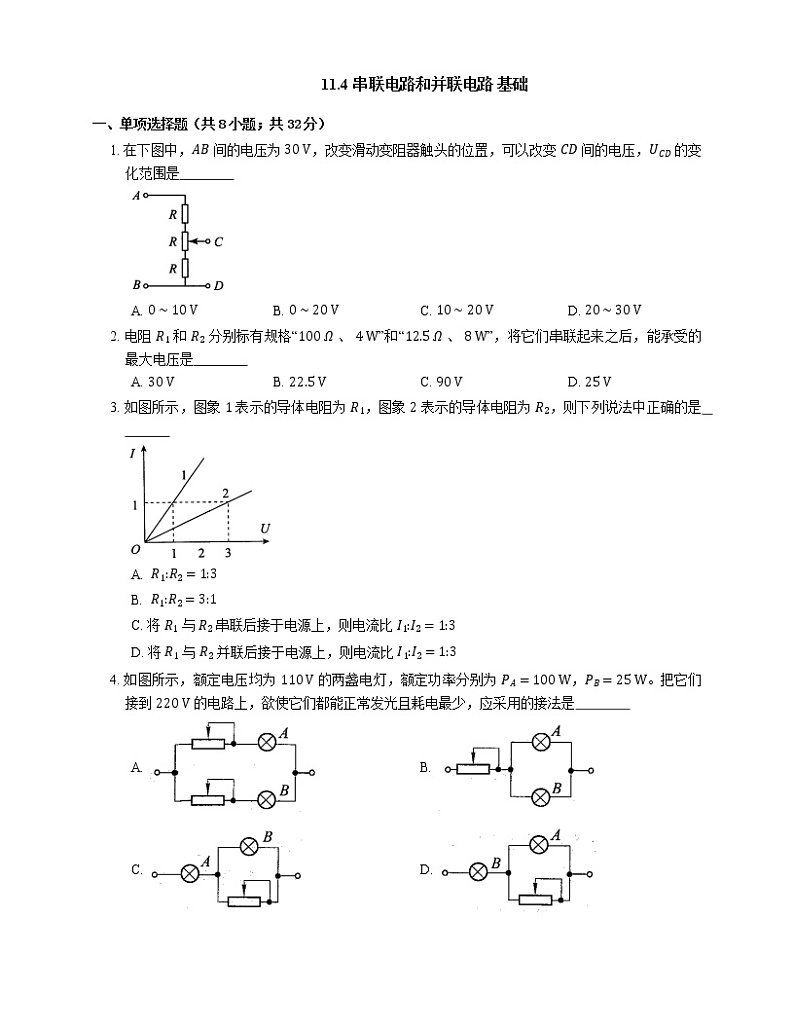

1. 在下图中，AB 间的电压为 30 V，改变滑动变阻器触头的位置，可以改变 CD 间的电压，UCD 的变化范围是
A. 0∼10 VB. 0∼20 VC. 10∼20 VD. 20∼30 V

2. 电阻 R1 和 R2 分别标有规格“100 Ω 、 4 W”和“12.5 Ω 、 8 W”，将它们串联起来之后，能承受的最大电压是
A. 30 VB. 22.5 VC. 90 VD. 25 V

3. 如图所示，图象 1 表示的导体电阻为 R1，图象 2 表示的导体电阻为 R2，则下列说法中正确的是
A. R1:R2=1:3
B. R1:R2=3:1
C. 将 R1 与 R2 串联后接于电源上，则电流比 I1:I2=1:3
D. 将 R1 与 R2 并联后接于电源上，则电流比 I1:I2=1:3

4. 如图所示，额定电压均为 110 V 的两盏电灯，额定功率分别为 PA=100 W，PB=25 W。把它们接到 220 V 的电路上，欲使它们都能正常发光且耗电最少，应采用的接法是
A. B.
C. D.

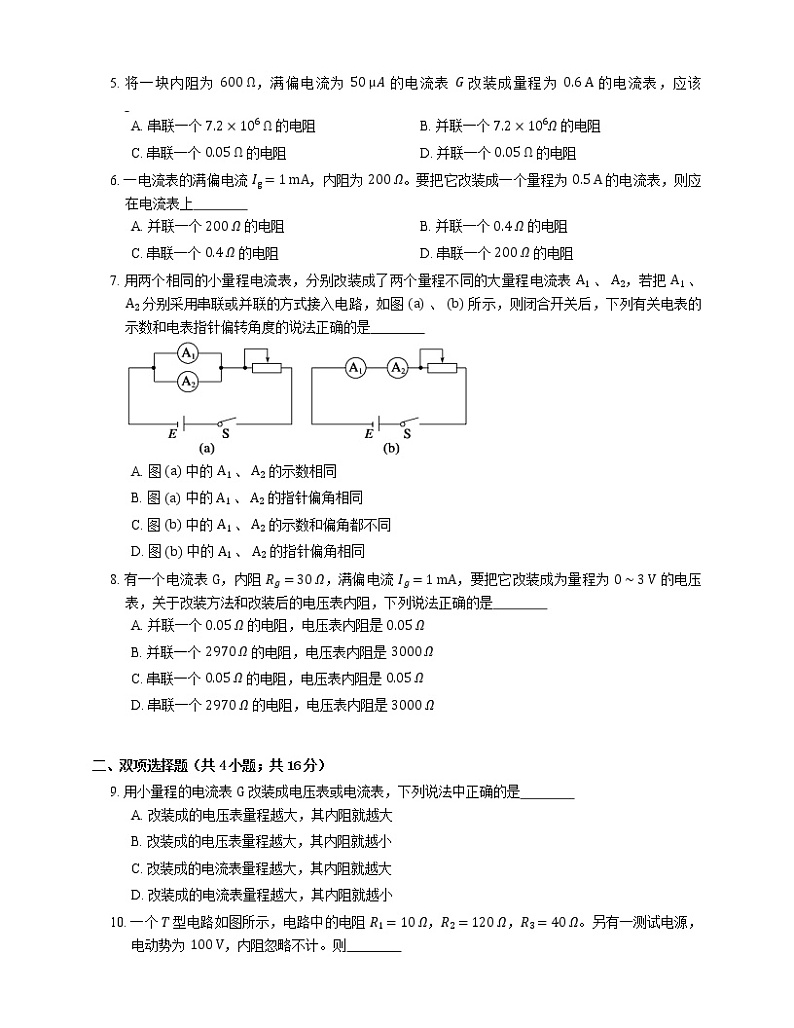

5. 将一块内阻为 600 Ω，满偏电流为 50 μA 的电流表 G 改装成量程为 0.6 A 的电流表，应该
A. 串联一个 7.2×106 Ω 的电阻B. 并联一个 7.2×106Ω 的电阻
C. 串联一个 0.05 Ω 的电阻D. 并联一个 0.05 Ω 的电阻

6. 一电流表的满偏电流 Ig=1 mA，内阻为 200 Ω。要把它改装成一个量程为 0.5 A 的电流表，则应在电流表上
A. 并联一个 200 Ω 的电阻B. 并联一个 0.4 Ω 的电阻
C. 串联一个 0.4 Ω 的电阻D. 串联一个 200 Ω 的电阻

7. 用两个相同的小量程电流表，分别改装成了两个量程不同的大量程电流表 A1 、 A2，若把 A1 、 A2 分别采用串联或并联的方式接入电路，如图 a 、 b 所示，则闭合开关后，下列有关电表的示数和电表指针偏转角度的说法正确的是
A. 图 a 中的 A1 、 A2 的示数相同
B. 图 a 中的 A1 、 A2 的指针偏角相同
C. 图 b 中的 A1 、 A2 的示数和偏角都不同
D. 图 b 中的 A1 、 A2 的指针偏角相同

8. 有一个电流表 G，内阻 Rg=30 Ω，满偏电流 Ig=1 mA，要把它改装成为量程为 0∼3 V 的电压表，关于改装方法和改装后的电压表内阻，下列说法正确的是
A. 并联一个 0.05 Ω 的电阻，电压表内阻是 0.05 Ω
B. 并联一个 2970 Ω 的电阻，电压表内阻是 3000 Ω
C. 串联一个 0.05 Ω 的电阻，电压表内阻是 0.05 Ω
D. 串联一个 2970 Ω 的电阻，电压表内阻是 3000 Ω

二、双项选择题（共4小题；共16分）
9. 用小量程的电流表 G 改装成电压表或电流表，下列说法中正确的是
A. 改装成的电压表量程越大，其内阻就越大
B. 改装成的电压表量程越大，其内阻就越小
C. 改装成的电流表量程越大，其内阻就越大
D. 改装成的电流表量程越大，其内阻就越小

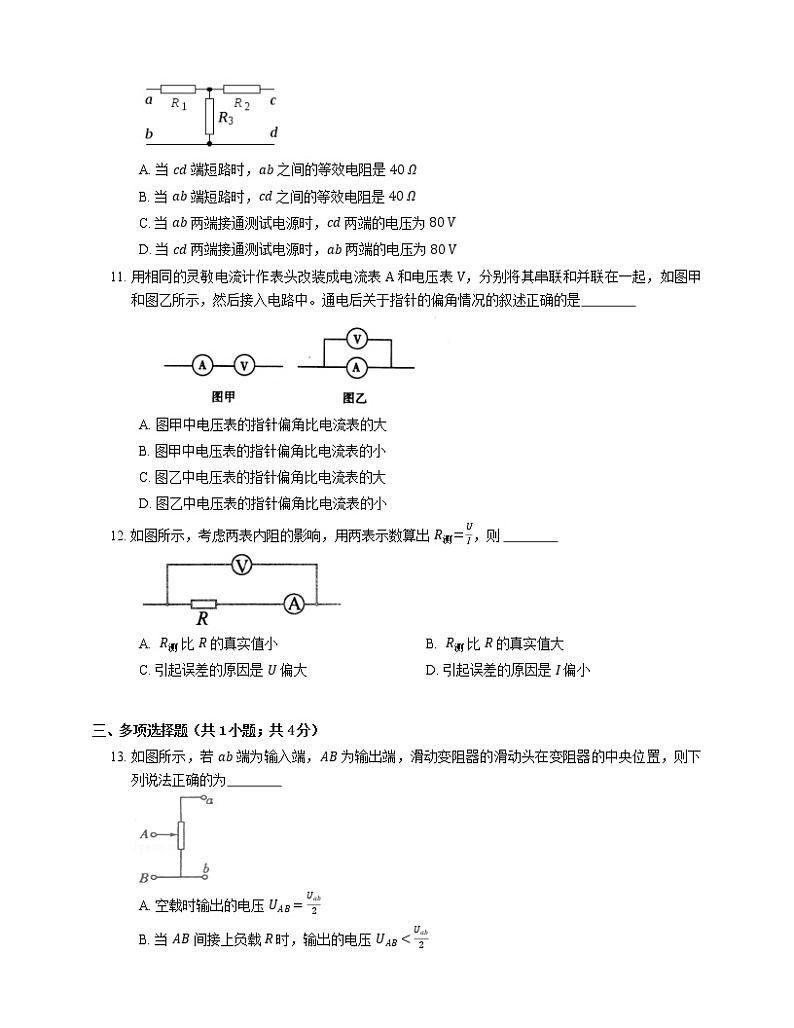

10. 一个 T 型电路如图所示，电路中的电阻 R1=10 Ω，R2=120 Ω，R3=40 Ω。另有一测试电源，电动势为 100 V，内阻忽略不计。则
​
A. 当 cd 端短路时，ab 之间的等效电阻是 40 Ω
B. 当 ab 端短路时，cd 之间的等效电阻是 40 Ω
C. 当 ab 两端接通测试电源时，cd 两端的电压为 80 V
D. 当 cd 两端接通测试电源时，ab 两端的电压为 80 V

11. 用相同的灵敏电流计作表头改装成电流表 A 和电压表 V，分别将其串联和并联在一起，如图甲和图乙所示，然后接入电路中。通电后关于指针的偏角情况的叙述正确的是
A. 图甲中电压表的指针偏角比电流表的大
B. 图甲中电压表的指针偏角比电流表的小
C. 图乙中电压表的指针偏角比电流表的大
D. 图乙中电压表的指针偏角比电流表的小

12. 如图所示，考虑两表内阻的影响，用两表示数算出 R测＝UI，则
A. R测 比 R 的真实值小B. R测 比 R 的真实值大
C. 引起误差的原因是 U 偏大D. 引起误差的原因是 I 偏小

三、多项选择题（共1小题；共4分）
13. 如图所示，若 ab 端为输入端，AB 为输出端，滑动变阻器的滑动头在变阻器的中央位置，则下列说法正确的为
A. 空载时输出的电压 UAB=Uab2
B. 当 AB 间接上负载 R 时，输出的电压 UAB
