高中物理高考 专题09 静电场-2020年高考真题和模拟题物理分类训练（教师版含解析）

这是一份高中物理高考 专题09 静电场-2020年高考真题和模拟题物理分类训练（教师版含解析），共19页。

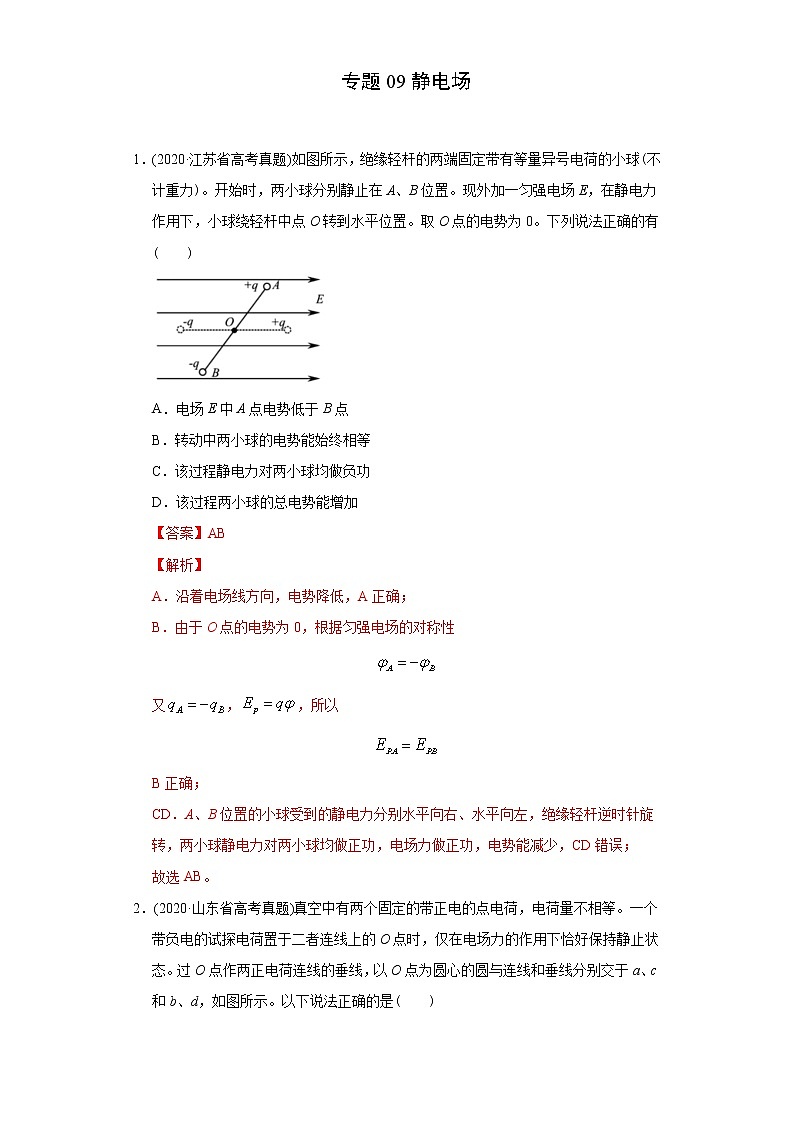

专题09静电场  1．(2020·江苏省高考真题)如图所示，绝缘轻杆的两端固定带有等量异号电荷的小球(不计重力)。开始时，两小球分别静止在A、B位置。现外加一匀强电场E，在静电力作用下，小球绕轻杆中点O转到水平位置。取O点的电势为0。下列说法正确的有(　　)A．电场E中A点电势低于B点B．转动中两小球的电势能始终相等C．该过程静电力对两小球均做负功D．该过程两小球的总电势能增加【答案】AB【解析】A．沿着电场线方向，电势降低，A正确；B．由于O点的电势为0，根据匀强电场的对称性又，，所以B正确；CD．A、B位置的小球受到的静电力分别水平向右、水平向左，绝缘轻杆逆时针旋转，两小球静电力对两小球均做正功，电场力做正功，电势能减少，CD错误；故选AB。2．(2020·山东省高考真题)真空中有两个固定的带正电的点电荷，电荷量不相等。一个带负电的试探电荷置于二者连线上的O点时，仅在电场力的作用下恰好保持静止状态。过O点作两正电荷连线的垂线，以O点为圆心的圆与连线和垂线分别交于a、c和b、d，如图所示。以下说法正确的是(　　)A．a点电势低于O点B．b点电势低于c点C．该试探电荷在a点的电势能大于在b点的电势能D．该试探电荷在c点的电势能小于在d点的电势能【答案】BD【解析】A．由题意可知O点合场强为零，根据同种电荷之间电场线的分布可知aO之间电场线由a到O，故a点电势高于O点电势，故A错误；B．同理根据同种电荷电场线分布可知b点电视低于c点电势，故B正确；C．根据电场线分布可知负电荷从a到b电场力做负功，电势能增加，即该试探电荷在a点的电势能小于在b点的电势能，故C错误；D．同理根据电场线分布可知负电荷从c点到d点电场力做负功，电势能增加，即该试探电荷在c点的电势能小于在d点的电势能，故D正确。故选BD。3．(2020·全国高考课标3卷)如图，∠M是锐角三角形PMN最大的内角，电荷量为q(q>0)的点电荷固定在P点。下列说法正确的是(　　)A．沿MN边，从M点到N点，电场强度的大小逐渐增大B．沿MN边，从M点到N点，电势先增大后减小C．正电荷在M点的电势能比其在N点的电势能大D．将正电荷从M点移动到N点，电场力所做的总功为负【答案】BC【解析】A．点电荷的电场以点电荷为中心，向四周呈放射状，如图 是最大内角，所以，根据点电荷的场强公式(或者根据电场线的疏密程度)可知从电场强度先增大后减小，A错误；B．电场线与等势面(图中虚线)处处垂直，沿电场线方向电势降低，所以从电势先增大后减小，B正确；C．、两点的电势大小关系为，根据电势能的公式可知正电荷在点的电势能大于在点的电势能，C正确；D．正电荷从，电势能减小，电场力所做的总功为正功，D错误。故选BC。4．(2020·全国高考课标2卷)如图，竖直面内一绝缘细圆环的上、下半圆分别均匀分布着等量异种电荷。a、b为圆环水平直径上的两个点，c、d为竖直直径上的两个点，它们与圆心的距离均相等。则(　　)A．a、b两点的场强相等 B．a、b两点的电势相等C．c、d两点的场强相等 D．c、d两点的电势相等【答案】ABC【解析】BD．如下图所示，为等量异种电荷周围空间的电场分布图。本题的带电圆环，可拆解成这样无数对等量异种电荷的电场，沿竖直直径平行放置。它们有共同的对称轴，所在的水平面与每一条电场线都垂直，即为等势面，延伸到无限远处，电势为零。故在上的点电势为零，即；而从M点到N点，电势一直在降低，即，故B正确，D错误；AC．上下两侧电场线分布对称，左右两侧电场线分布也对称，由电场的叠加原理可知AC正确；故选ABC。5．(2020·全国高考课标2卷)CT扫描是计算机X射线断层扫描技术的简称，CT扫描机可用于对多种病情的探测。图(a)是某种CT机主要部分的剖面图，其中X射线产生部分的示意图如图(b)所示。图(b)中M、N之间有一电子束的加速电场，虚线框内有匀强偏转磁场；经调节后电子束从静止开始沿带箭头的实线所示的方向前进，打到靶上，产生X射线(如图中带箭头的虚线所示)；将电子束打到靶上的点记为P点。则(　　)A．M处的电势高于N处的电势B．增大M、N之间的加速电压可使P点左移C．偏转磁场的方向垂直于纸面向外D．增大偏转磁场磁感应强度的大小可使P点左移【答案】D【解析】A．由于电子带负电，要在MN间加速则MN间电场方向由N指向M，根据沿着电场线方向电势逐渐降低可知M的电势低于N的电势，故A错误；B．增大加速电压则根据可知会增大到达偏转磁场的速度；又根据在偏转磁场中洛伦兹力提供向心力有可得可知会增大在偏转磁场中的偏转半径，由于磁场宽度相同，故根据几何关系可知会减小偏转的角度，故P点会右移，故B错误；C．电子在偏转电场中做圆周运动，向下偏转，根据左手定则可知磁场方向垂直纸面向里，故C错误；D．由B选项的分析可知，当其它条件不变时，增大偏转磁场磁感应强度会减小半径，从而增大偏转角度，使P点左移，故D正确。故选D。6．(2020·浙江省高考真题)如图所示，固定在水平面上的半径为r的金属圆环内存在方向竖直向上、磁感应强度大小为B的匀强磁场。长为l的金属棒，一端与圆环接触良好，另一端固定在竖直导电转轴上，随轴以角速度匀速转动。在圆环的A点和电刷间接有阻值为R的电阻和电容为C、板间距为d的平行板电容器，有一带电微粒在电容器极板间处于静止状态。已知重力加速度为g，不计其它电阻和摩擦，下列说法正确的是(　　)A．棒产生的电动势为B．微粒的电荷量与质量之比为C．电阻消耗的电功率为D．电容器所带的电荷量为【答案】B【解析】A．如图所示，金属棒绕轴切割磁感线转动，棒产生的电动势A错误；B．电容器两极板间电压等于电源电动势，带电微粒在两极板间处于静止状态，则即B正确；C．电阻消耗的功率C错误；D．电容器所带的电荷量D错误。故选B。7．(2020·浙江省高考真题)空间P、Q两点处固定电荷量绝对值相等的点电荷，其中Q点处为正电荷，P、Q两点附近电场的等势线分布如图所示，a、b、c、d、e为电场中的5个点，设无穷远处电势为0，则(　　)A．e点的电势大于0B．a点和b点的电场强度相同C．b点的电势低于d点的电势D．负电荷从a点移动到c点时电势能增加【答案】D【解析】7A．根据电场线与等势面垂直关系，可判断P点处为负电荷，无穷远处电势为0，e点在PQ连线的中垂线上，则，A错误；B．a、b两点电场强度大小相同，方向不同，则a、b两点电场强度不同，B错误；C．从Q到P电势逐渐降低，则，C错误；D．由，负电荷从a到c电场力做负功，电势能增加，D正确。故选D。8．(2020·浙江省高考真题)如图所示，一质量为m、电荷量为()的粒子以速度从连线上的P点水平向右射入大小为E、方向竖直向下的匀强电场中。已知与水平方向成45°角，粒子的重力可以忽略，则粒子到达连线上的某点时(　　)A．所用时间为B．速度大小为C．与P点的距离为D．速度方向与竖直方向的夹角为30°【答案】C【解析】A．粒子在电场中做类平抛运动，水平方向竖直方向由可得故A错误；B．由于故粒子速度大小为故B错误；C．由几何关系可知，到P点的距离为故C正确；D．由于平抛推论可知，，可知速度正切可知速度方向与竖直方向的夹角小于30°，故D错误。故选C。9．(2020·四川省泸县第四中学高三其他)如图所示，表面光滑的斜面固定在水平地面，顶端安装有定滑轮，小物块A、B通过绕过定滑轮的绝缘轻绳连接，轻绳平行于斜面，空间有平行于斜面向下的匀强电场．开始时，带正电的小物块A在斜面底端，在外力作用下静止，B离地面一定高度，撤去外力，B竖直向下运动．B不带电，不计滑轮摩擦．则从A和B开始运动到B着地的过程中(       )A．A的电势能增加B．A和B系统的机械能守恒C．A和B系统减少的重力势能等于A增加的电势能D．轻绳拉力对A做的功大于A的电势能增加量和动能增加量之和【答案】AD【解析】A.物体A带正电，所以B竖直向下的过程中A沿斜面向上运动，电场力做负功，电势能增大，A正确B.因为电场力对A做负功，电势能增加，而总能量守恒，所以机械能减小，B错误C.根据能量守恒定律可知，整个过程系统重力势能减小量一部分转化成了系统的动能，另一部分转化成A增加的电势能，C错误D.对A物体应用功能关系，可知轻绳拉力对A做的功等于A的电势能增加量和动能增加量以及重力势能的增加量，D正确10．(2020·广东省高三二模)如图所示，在绝缘水平面上固定着一光滑绝缘的圆形槽，在某一过直径的直线上有O、A、D、B四点，其中O为圆心，D在圆上，半径OC垂直于OB．A点固定电荷量为Q的正电荷，B点固定一个未知电荷，使得圆周上各点电势相等．有一个质量为m，电荷量为-q的带电小球在滑槽中运动，在C点受的电场力指向圆心，根据题干和图示信息可知( )A．固定在B点的电荷带正电B．固定在B点的电荷电荷量为QC．小球在滑槽内做匀速圆周运动D．C、D两点的电场强度大小相等【答案】BC【解析】A．由小球在C点处恰好与滑槽内、外壁均无挤压且无沿切线方向的加速度知：小球在C点的合力方向一定沿CO，且指向O点．A对小球吸引，B对小球排斥，因此小球带负电、B带负电，故A错误；B．由∠ABC=∠ACB=30°知：∠ACO=30°，AB=AC=L；BC=2ABcos30°=由力的合成可得即故B正确；C．圆周上各点电势相等，小球在运动过程中电势能不变，根据能量守恒得知，小球的动能不变，小球做匀速圆周运动，故C正确；D．由库仑定律及场强的叠加知，D点的电场强度大于C点，故D错误．故选BC．11．(2020·宜宾市叙州区第二中学校高三三模)反射式速调管是常用微波器之一，它利用电子团在电场中的振荡来产生微波，其振荡原理与下述过程类似．已知静电场的方向平行于轴，其电势随的分布如图所示．一质量，电荷量的带负电的粒子从点由静止开始，仅在电场力作用下在轴上往返运动．则(    )A．轴左侧电场强度和右侧电场强度的大小之比B．粒子在区间运动过程中的电势能减小C．该粒子运动过程中电势能变化量的最大值为D．该粒子运动的周期【答案】ACD【解析】根据可知，左侧电场强度：，右侧电场强度：，所以，故A正确．粒子带负电，故在区间运动过程中的电势能增加，B错误．该粒子运动过程中电势能变化量的最大值为，C正确．粒子运动到原点时速度最大，根据动能定理有：，其中，联立得：，设粒子在原点左右两侧运动的时间分别为、，在原点时的速度为，由运动学公式有，同理可知：、，而周期，联立得：，故D正确．故选ACD．12．(2020·长沙市雅礼书院中学高三月考)如图甲，两水平金属板间距为d，板间电场强度的变化规律如图乙所示．t＝0时刻，质量为m的带电微粒以初速度v0沿中线射入两板间，0～ 时间内微粒匀速运动，T时刻微粒恰好经金属板边缘飞出．微粒运动过程中未与金属板接触，重力加速度的大小为g，关于微粒在0～T时间内运动的描述，正确的是(　　)A．末速度大小为 v0B．末速度沿水平方向C．重力势能减少了 mgdD．克服电场力做功为mgd【答案】BC【解析】AB．0～时间内微粒匀速运动，则有：qE0=mg，～内，微粒做平抛运动，下降的位移，～T时间内，微粒的加速度 ，方向竖直向上，微粒在竖直方向上做匀减速运动，T时刻竖直分速度为零，所以末速度的方向沿水平方向，大小为v0．故A错误，B正确．C．0～时间内微粒在竖直方向上向下运动，位移大小为d，则重力势能的减小量为mgd，故C正确．D．在～内和～T时间内竖直方向上的加速度大小相等，方向相反，则～内和～T时间内位移的大小相等均为d，所以整个过程中克服电场力做功为，故D错误．13．(2020·河北省衡水中学高三月考)在足够长的光滑绝缘水平台面上，存在有平行于水平台面而向右的匀强电场，电场强度为E.水平台面上放置两个静止的小球A和B(均可看作质点),两小球质量均为,带正电的A球电荷量为Q,B球不带电,A、B连线与电场线平行.开始时两球相距L,在电场力作用下,A球开始运动(此时为计时零点,即t=0),后与B球发生正碰,碰撞过程中A、B两球总动能无损失.若在各次碰撞过程中,A、B两球间均无电荷量转移,且不考虑两球碰撞时间及两球间的万有引力,则(    )A．第一次碰撞结束瞬间B球的速度大小为B．第一次碰撞到第二次碰撞B小球向右运动了2LC．第二次碰撞结束瞬间B球的速度大小为D．相邻两次碰撞时间间隔总为【答案】AD【解析】A.A球的加速度，碰前A的速度，碰前B的速度，由于A与B球发生正碰，碰撞过程中A、B两球质量相等且总动能无损失，所以A、B碰撞后交换速度，设碰后A、B球速度分别为，则有，故A正确；BC.A、B球发生第一次、第二次、第三次的碰撞时刻分别为，则，第一次碰后，经(t2-t1)时间A、B两球发生第二次碰撞，设碰前瞬间A、B两球速度分别为和，，解得，第二次碰后瞬间，A、B两球速度分别为和，则， 第一次碰撞到第二次碰撞B小球向右运动了，故B错误，C错误；D.第二次碰后经(t3-t2)时间A、B两球发生第三次碰撞,并设碰前瞬间A、B两球速度分别为和，依此类推可得相邻两次碰撞时间间隔总为，故D正确。故选：AD14．(2020·天津南开中学高三其他)研究与平行板电容器电容有关因素的实验装置如图所示，下列说法正确的是(     )A．实验前，只用带电玻璃棒与电容器a板接触，能使电容器带电B．实验中，只将电容器b板向上平移，静电计指针的张角变小C．实验中，只在极板间插入有机玻璃板，静电计指针的张角变大D．实验中，只增加极板带电量，静电计指针的张角变大，表明电容增大【答案】A【解析】A、当用带电玻璃棒与电容器a板接触，由于静电感应，从而在b板感应出等量的异种电荷，从而使电容器带电，故选项A正确；B、根据电容器的决定式：，将电容器b板向上平移，即正对面积S减小，则电容C减小，根据可知， 电量Q不变，则电压U增大，则静电计指针的张角变大，故选项B错误；C、根据电容器的决定式：，只在极板间插入有机玻璃板，则介电系数增大，则电容C增大，根据可知， 电量Q不变，则电压U减小，则静电计指针的张角减小，故选项C错误；D、根据可知， 电量Q增大，则电压U也会增大，则电容C不变，故选项D错误。点睛：本题是电容器动态变化分析问题，关键抓住两点：一是电容器的电量不变；二是电容与哪些因素有什么关系。15．(2020·河北省衡水中学高三专题练习)如图所示，平行金属板A、B水平正对放置，分别带等量异号电荷．一带电微粒水平射入板间，在重力和电场力共同作用下运动，轨迹如图中虚线所示，那么A．若微粒带正电荷，则A板一定带正电荷B．微粒从M点运动到N点电势能一定增加C．微粒从M点运动到N点动能一定增加D．微粒从M点运动到N点机械能一定增加【答案】C【解析】A、粒子在电场力和重力的合力作用下做类平抛运动，合力向下，电场力可能向上而小于重力，也可能向下，故无法判断A板的带电情况，A错误；B、电场力可能向上，也可能向下，故微粒从M点运动到N点电势能可能增加，也可能减小，B错误；C、粒子在电场力和重力的合力作用下做类似平抛运动，电场力和重力的合力向下，故从M到N动能增加， C正确；D、电场力可能向上，也可能向下，故微粒从M点运动到N点过程，电场力可能做负功，也可能做正功，故机械能可能增加，也可能减少，D错误；16．(2020·天津市滨海新区塘沽第一中学高三其他)直角坐标系xOy中，M、N两点位于x轴上，G、H两点坐标如图．M、N两点各固定一负点电荷，一电量为Q的正点电荷置于O点时，G点处的电场强度恰好为零．静电力常量用k表示．若将该正点电荷移到G点，则H点处场强的大小和方向分别为(　　)A．，沿y轴正向 B．，沿y轴负向C．，沿y轴正向 D．，沿y轴负向【答案】B【解析】因正电荷Q在O点时，G点的场强为零，则可知两负电荷在G点形成的电场的合场强与正电荷Q在G点产生的场强等大反向，大小为若将正电荷移到G点，则正电荷在H点的场强为E1＝k因两负电荷在G点的场强与在H点的场强等大反向，则H点的合场强为E＝E合－E1＝方向沿y轴负向故选B。17．(2020·江西省高考模拟)如图所示，三角形abc的三个顶点各自固定一个点电荷，A处点电荷受力如图所示，则B处点电荷受力可能是A．F1 B．F2 C．F3 D．F4【答案】B【解析】根据库仑定律，结合平行四边形定则及几何关系可以知道C处电荷对A处电荷的电场力为引力，B处电荷对A处电荷的电场力为斥力，在根据平行四边形定则分析B处点电荷受力；A处点电荷所受静电力大小为F，根据库仑定律，结合平行四边形定则及几何关系可以知道，C处电荷对A处电荷的电场力为引力，B处电荷对A处电荷的电场力为斥力，C处电荷与A处电荷为异种电荷，A处电荷与B处电荷为同种电荷，所以可得C处电荷对B处电荷的电场力为引力，A处电荷对B处电荷的电场力为斥力，根据平行四边形定则可得则B处点电荷受力可能，故B正确，A、C、D错误；故选B．【点睛】关键是根据库仑定律，结合平行四边形定则及几何关系分析C处电荷与A处电荷为异种电荷，A处电荷与B处电荷为同种电荷．18．(2020·江苏省如皋中学高三三模)如图所示，一带正电的粒子以一定的初速度进入某点电荷Q产生的电场中，沿图中弯曲的虚线轨迹先后经过电场中的a、b两点，其中a点的场强大小为Ea，方向与ab连线成30°角；b点的场强大小为Eb，方向与ab连线成60°角，粒子只受电场力的作用．下列说法中正确的是A．点电荷Q带正电B．a点的电势低于b点电势C．从a到b，系统的电势能减小D．粒子在a点的加速度大于在b点的加速度【答案】C【解析】根据电荷间的相互作用，即可判断电性，由可判断电势能大小，由离点电荷远近可以判断电场强弱，加速度大小．根据轨迹弯曲方向判断出，粒子在运动的过程中，一直受库仑引力作用，因粒子带正电，所以点电荷带负电，故A错误；由图可知，点电荷Q位于Ea方向延长线与Eb方向延长线的交点处，且b点与a点相比，b点离负点电荷较近，b点处电势较低，所以B错误；由可知正点电荷在电势低处，电势能较小，所以正点电荷在d处时，系统具有的电势能较大，因此C正确；根据点电荷电场线的分布．b点处电场线分布较密，电场强度较大，粒子加速度较大，所以D错误．19．(2020·北京人大附中高三月考)一带正电粒子仅在电场力作用下沿直线运动，其速度随时间变化的图像如图所示，tA、tB时刻粒子分别经过A点和B点，A、B两点的场强大小分别为EA、EB，电势分别为A、B，则可以判断A．EA＜EB B．EA＞EBC．A=B D．A＜B【答案】B【解析】由于图象的斜率表示加速度，所以从图象中可以看出从点到点，带正电粒子的加速度逐渐减小，所以电场力就减小，电场强度就逐渐减小，即；从点到点正电荷的速度增大，说明了电场力做正功，电势能减小，根据可知电势降低，即，故选项B正确，A、C、D错误。20．(2020·河北省辛集中学高三月考)如图所示，带电物块放置在水平绝缘板上．当空间存在有水平向右的匀强电场时，物块恰能向右做匀速直线运动．若在电场中将绝缘板的右端抬高，当板与水平面的夹角为37° 时，物块恰能沿绝缘板匀速下滑，则物块与绝缘板间的动摩擦因数为(取sin37°=0.6，cos37°=0.8)A． B． C． D．【答案】B【解析】当电场水平向右而滑块匀速直线运动，由平衡知识有：，，，联立解得；而物块沿斜面匀速下滑时，有：，，，联立得；解出动摩擦因数或(舍去)；则A、C、D错误，B正确.故选B.
