高中物理高考 专题10 恒定电流-2021年高考物理真题与模拟题分类训练（学生版）(1)

这是一份高中物理高考 专题10 恒定电流-2021年高考物理真题与模拟题分类训练（学生版）(1)，共8页。试卷主要包含了如图所示，电路中c点接地等内容，欢迎下载使用。

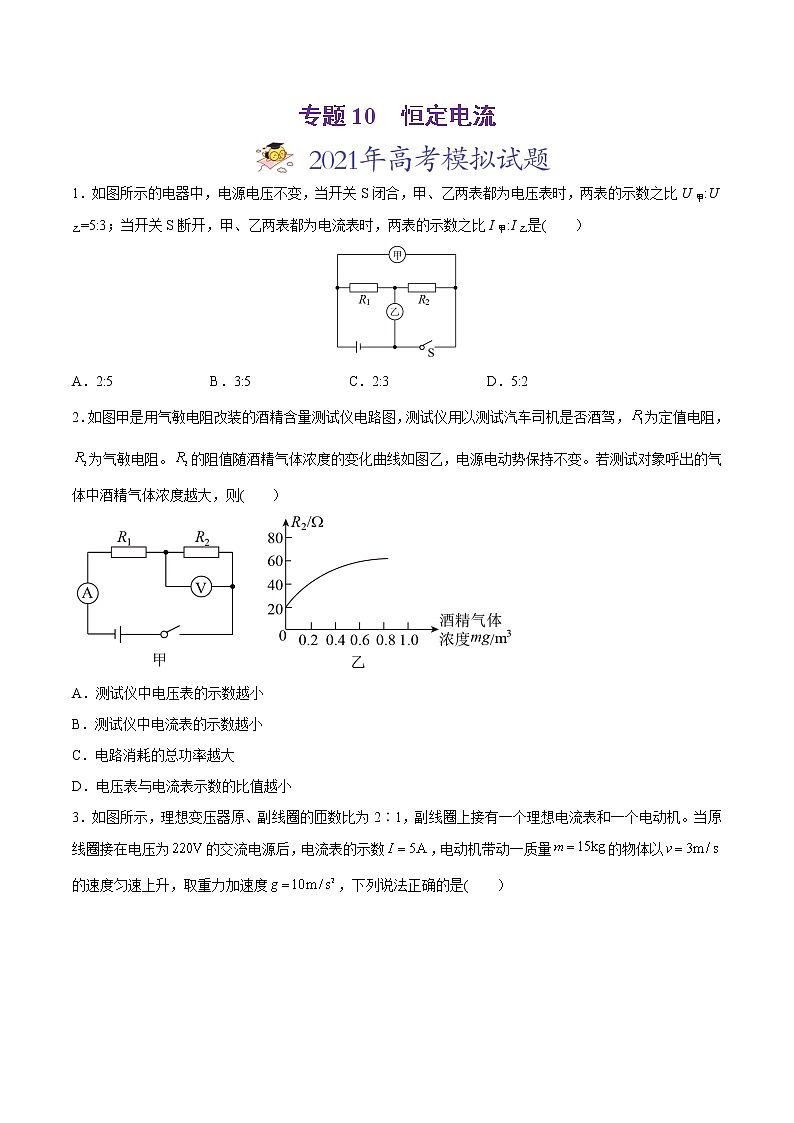

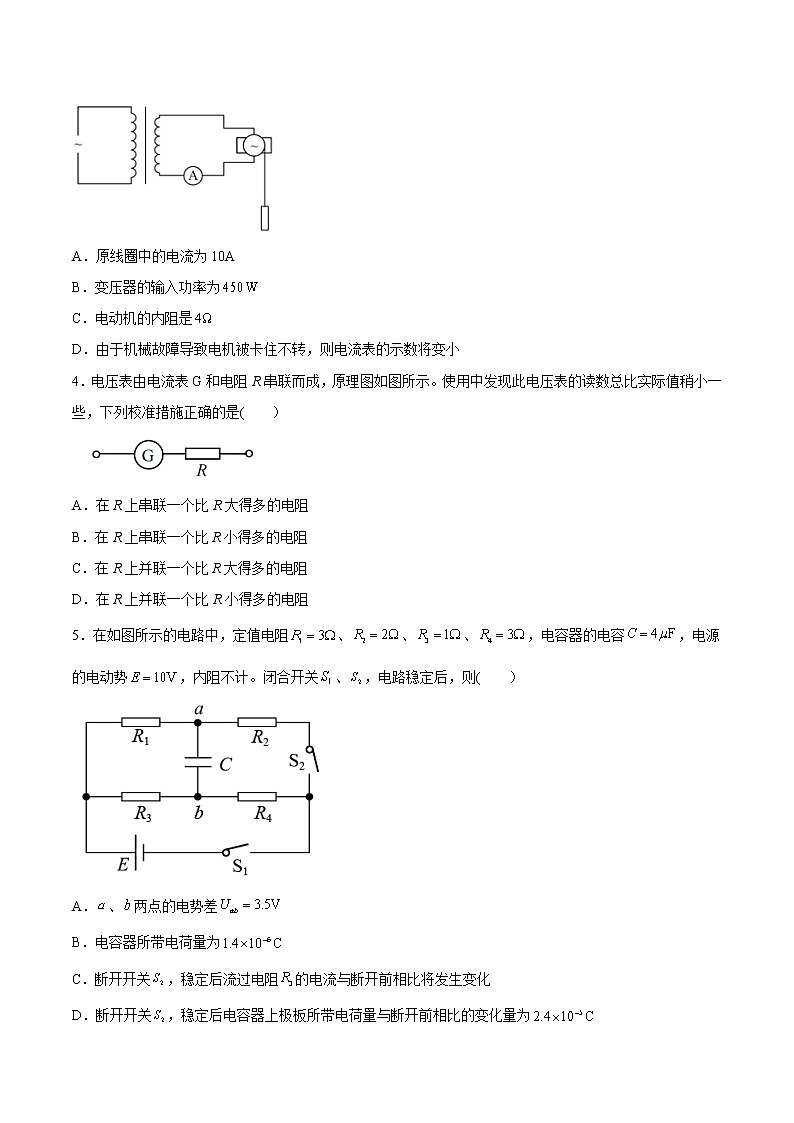

专题10  恒定电流1．如图所示的电器中，电源电压不变，当开关S闭合，甲、乙两表都为电压表时，两表的示数之比U甲:U乙=5:3；当开关S断开，甲、乙两表都为电流表时，两表的示数之比I甲:I乙是(　　）A．2:5 B．3:5 C．2:3 D．5:22．如图甲是用气敏电阻改装的酒精含量测试仪电路图，测试仪用以测试汽车司机是否酒驾，为定值电阻，为气敏电阻。的阻值随酒精气体浓度的变化曲线如图乙，电源电动势保持不变。若测试对象呼出的气体中酒精气体浓度越大，则(　　）A．测试仪中电压表的示数越小B．测试仪中电流表的示数越小C．电路消耗的总功率越大D．电压表与电流表示数的比值越小3．如图所示，理想变压器原、副线圈的匝数比为2∶1，副线圈上接有一个理想电流表和一个电动机。当原线圈接在电压为的交流电源后，电流表的示数，电动机带动一质量的物体以的速度匀速上升，取重力加速度，下列说法正确的是(　　）A．原线圈中的电流为10AB．变压器的输入功率为C．电动机的内阻是D．由于机械故障导致电机被卡住不转，则电流表的示数将变小4．电压表由电流表G和电阻R串联而成，原理图如图所示。使用中发现此电压表的读数总比实际值稍小一些，下列校准措施正确的是(　　）A．在R上串联一个比R大得多的电阻B．在R上串联一个比R小得多的电阻C．在R上并联一个比R大得多的电阻D．在R上并联一个比R小得多的电阻5．在如图所示的电路中，定值电阻、、、，电容器的电容，电源的电动势，内阻不计。闭合开关、，电路稳定后，则(　　）A．、两点的电势差B．电容器所带电荷量为C．断开开关，稳定后流过电阻的电流与断开前相比将发生变化D．断开开关，稳定后电容器上极板所带电荷量与断开前相比的变化量为6．在如图所示的电路中，电源内阻和定值电阻的阻值均为r，滑动变阻器的最大阻值为2r。闭合开关，将滑动变阻器的滑片P由a端向b端滑动的过程中，下列选项正确的是(　　）A．电压表的示数变大 B．电流表的示数变大C．电源的效率变大 D．滑动变阻器消耗功率变大7．2021年2月24日，我国以“一箭三星”方式成功将遥感三十一号03组卫星送入预定轨道，发射任务取得圆满成功。卫星两翼的太阳电池板把太阳能转化为电能供卫星使用。如图所示，图线a是太阳能电池在某光照强度下路端电压U和电流I的关系图像(电池内阻不是常量），图线b是某电阻R的图像。在该光照强度下将它们组成闭合回路时，则(　　）A．电源的电动势为B．电阻两端的电压为C．电阻的电流为D．硅光电池的内阻为5Ω8．如图甲所示，电动势为E，内阻为r的电源与R=6Ω的定值电阻、滑动变阻器Rp、开关S组成闭合回路。已知滑动变阻器消耗的功率P与其接入电路的有效阻值Rp的关系如图乙所示。下述说法中正确的是(　　）A．图乙中Rx=15ΩB．电源的电动势E=10V，内阻r=4ΩC．滑动变阻器消耗功率P最大时，定值电阻R也消耗功率最大D．调整滑动变阻器Rp的阻值，可以使电源的输出电流达到1.25A9．如图所示，电路中c点接地。若不考虑电流表和电压表对电路的影响，将滑动变阻器的滑片向a端移动，则(　　）A．a点电势升高 B．电源的输出功率增加C．电压表读数减小 D．电源的效率变小10．在图示电路中，灯L1、L2的电阻分别为R1、R2，变阻器的最大电阻为R0，且R0＞R2，电容器的电容量为C。若有电流通过，灯就能发光，假设灯的电阻不变，当变阻器的滑动片P由a端向b端移动过程中，以下说法中正确的是(　　）A．L1先变暗后变亮，L2一直变亮B．L1先变亮后变暗，L2先变暗后变亮C．电容器极板所带的电量先减小后增大D．电源的效率先减小后增大11．如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘细线悬挂一带电小球；开始时开关S闭合且滑动变阻器的滑动触头P在a处，此时绝缘细线向右偏离，与竖直方向夹角为θ。电源的内阻不能忽略，下列判断正确的是(　　）A．小球带正电B．当滑动触头从a向b滑动时，细线的偏角θ变大C．当滑动触头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动触头从a向b滑动时，电源的输出功率一定变大12．如图，电路中的定值电阻大于电源的内电阻现将开关S闭合，将滑动变阻器R的滑片P向上滑动，理想电压表V1、V2、V3的示数变化量的绝对值分别为、、，理想电流表A的示数变化量的绝对值为，则下列说法中正确的是(　　）A．电压表 V1的示数增大，电压表V2的示数减小B．电流表A的示数变大，电压表V3的示数增大C．电压表 V3和电流表A的示数变化量的比值 D．电压表 V1和V2的变化量13．直流电源E、定值电阻R1、R2以及电容器C和电键S构成的电路如图所示。电源的电动势E=5V，内阻忽略不计，，，，电键S处于闭合状态，下面说法正确的是(　　）A．电容器C上的电荷量为B．电容器C上的电荷量为C．断开电键S，电容器C增加的电荷量D．断开电键S，电容器C增加的电荷量14．图示电路中，C为电容器，为的电阻箱，电源内阻定值电阻，。现闭合开关S，调节使其电阻从零逐渐增至最大，在此过程中(　　）A．电容器的a板先带正电后带负电B．电容器的a板先带负电后带正电C．电源的输出功率先增大后减小D．电容器两板间的电压先增大后减小15．如图所示的电路中，电源电动势为E、内阻为r，R1是定值电阻，R2是滑动变阻器，电流表A和电压表V1、V2均为理想电表，C为电容器。闭合开关S，将滑动变阻器的触头P从上向下滑动一段距离，电路稳定后与滑动前相比，下列说法中正确的是(　　）A．电流表A的示数变大B．电压表V1的示数变大C．电压表V2的示数变大D．电容器C的电荷量变大
