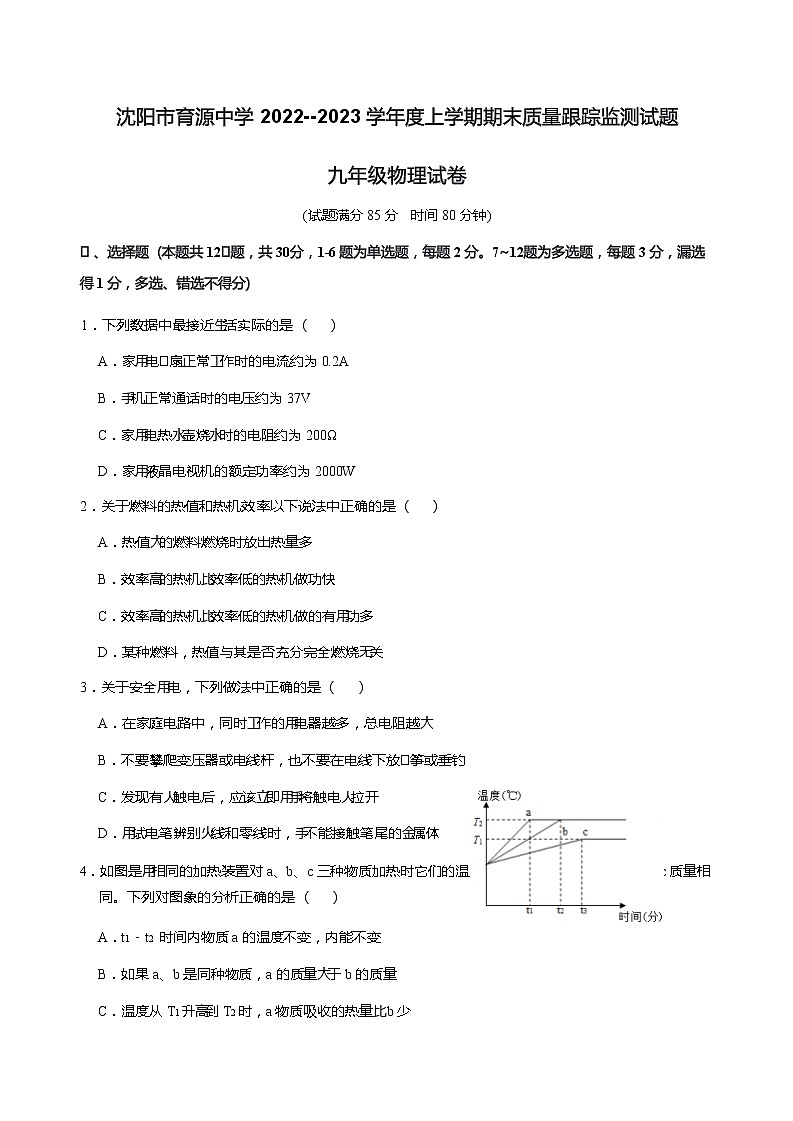

沈阳市育源中学 2022--2023 学年度上学期期末质量跟踪监测试题

九年级物理试卷

(试题满分 85 分   时间 80 分钟)

⼀ 、选择题  (本题共 12⼩题，共 30分，1-6 题为单选题，每题 2 分。7~12题为多选题，每题 3 分，漏选 得 1 分，多选、错选不得分)

1．下列数据中最接近⽣活实际的是  (      )

A．家⽤电⻛扇正常⼯作时的电流约为 0.2A

B．⼿机正常通话时的电压约为 37V

C．家⽤电热⽔壶烧⽔时的电阻约为 200Ω

D．家⽤液晶电视机的额定功率约为 2000W

2．关于燃料的热值和热机效率以下说法中正确的是  (      )

A．热值⼤的燃料燃烧时放出热量多

B．效率⾼的热机⽐效率低的热机做功快

C．效率⾼的热机⽐效率低的热机做的有⽤功多

D．某种燃料，热值与其是否充分完全燃烧⽆关

3．关于安全⽤电，下列做法中正确的是  (      )

A．在家庭电路中，同时⼯作的⽤电器越多，总电阻越⼤

B．不要攀爬变压器或电线杆，也不要在电线下放⻛筝或垂钓

C．发现有⼈触电后，应该⽴即⽤⼿将触电⼈拉开

D．⽤试电笔辨别⽕线和零线时，⼿不能接触笔尾的⾦属体

4．如图是⽤相同的加热装置对 a、b、c 三种物质加热时它们的温度随时间变化的图象，其中 a、c 质量相 同。下列对图象的分析正确的是  (      )

A．t1 ﹣t2   时间内物质 a 的温度不变，内能不变

B．如果 a、b 是同种物质，a 的质量⼤于 b 的质量

C．温度从 T1 升⾼到 T2 时，a 物质吸收的热量⽐ b 少

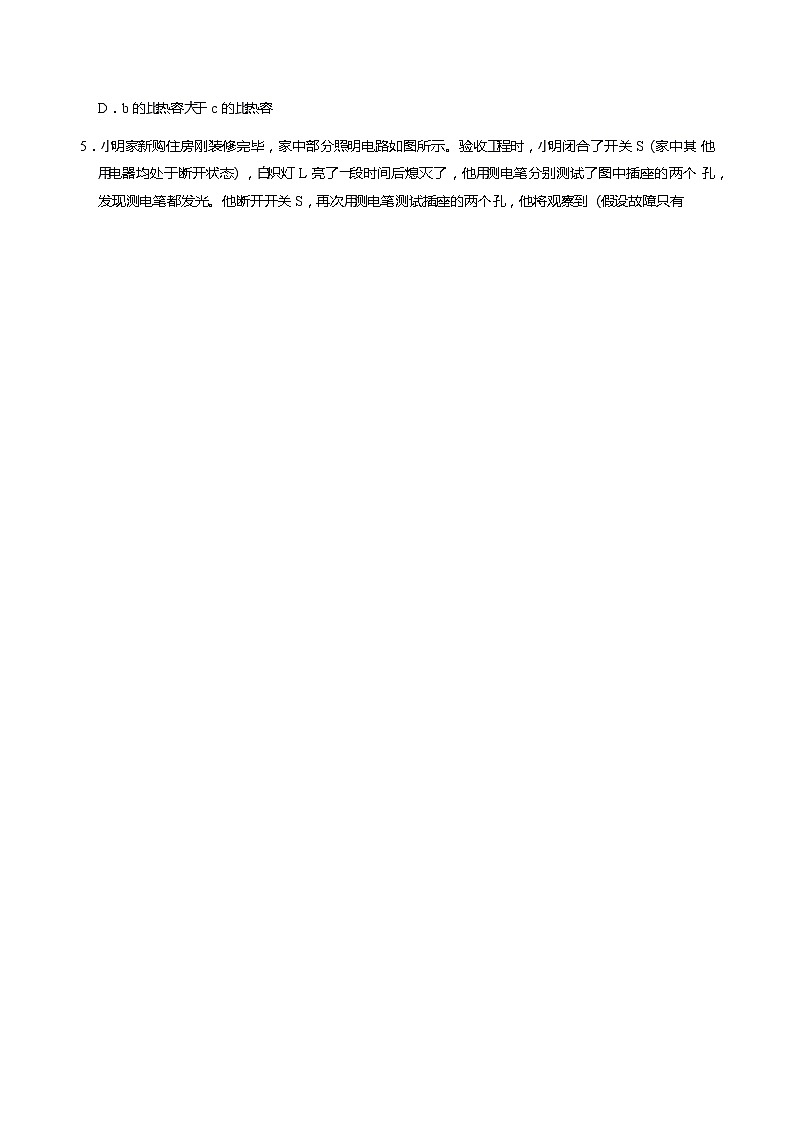

D．b 的⽐热容⼤于 c 的⽐热容

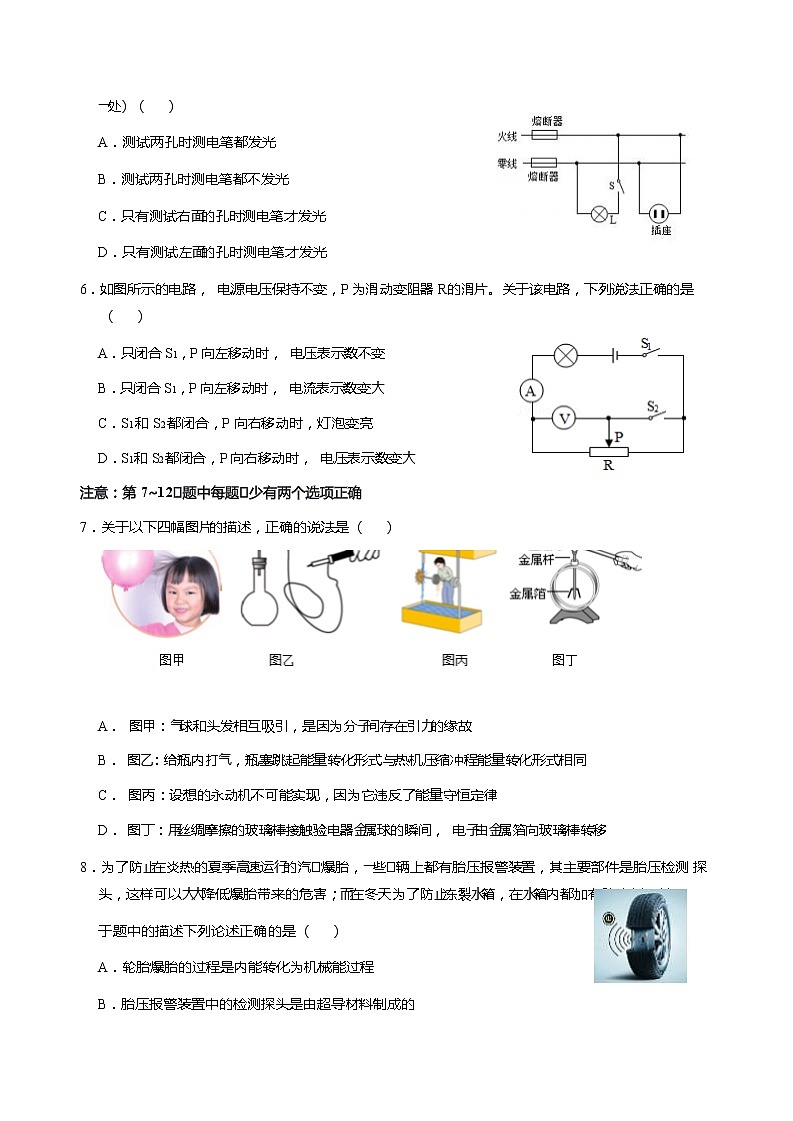

5．⼩明家新购住房刚装修完毕，家中部分照明电路如图所示。验收⼯程时，⼩明闭合了开关 S  (家中其 他⽤电器均处于断开状态) ，⽩炽灯 L 亮了⼀段时间后熄灭了，他⽤测电笔分别测试了图中插座的两个 孔，发现测电笔都发光。他断开开关 S，再次⽤测电笔测试插座的两个孔，他将观察到  (假设故障只有

⼀处)   (      )

A．测试两孔时测电笔都发光

B．测试两孔时测电笔都不发光

C．只有测试右⾯的孔时测电笔才发光

D．只有测试左⾯的孔时测电笔才发光

6．如图所示的电路，  电源电压保持不变，P 为滑动变阻器 R的滑⽚ 。关于该电路，下列说法正确的是               (      )

A．只闭合 S1，P 向左移动时，  电压表示数不变

B．只闭合 S1，P 向左移动时，  电流表示数变⼤

C．S1 和 S2 都闭合，P 向右移动时，灯泡变亮

D．S1 和 S2 都闭合，P 向右移动时，  电压表示数变⼤

注意：第 7~12⼩题中每题⾄少有两个选项正确

7．关于以下四幅图⽚的描述，正确的说法是  (      )

A．  图甲：⽓球和头发相互吸引，是因为分⼦间存在引⼒的缘故

B．  图⼄：给瓶内打⽓ ，瓶塞跳起能量转化形式与热机压缩冲程能量转化形式相同

C．  图丙：设想的永动机不可能实现，因为它违反了能量守恒定律

D．  图丁：⽤丝绸摩擦的玻璃棒接触验电器⾦属球的瞬间，  电⼦由⾦属箔向玻璃棒转移

8．为了防⽌在炎热的夏季⾼速运⾏的汽⻋爆胎，⼀些⻋辆上都有胎压报警装置，其主要部件是胎压检测 探头，这样可以⼤⼤降低爆胎带来的危害；⽽在冬天为了防⽌冻裂⽔箱，在⽔箱内都加有防冻剂。关

于题中的描述下列论述正确的是  (      )

A．轮胎爆胎的过程是内能转化为机械能过程

B．胎压报警装置中的检测探头是由超导材料制成的

C．汽⻋的防冻剂不但需要凝固点低，还需要吸热能⼒强

D．⾼速运⾏的汽⻋通过做功⽅式改变其内能会使胎压升⾼

9．如图所示，  电⼯师傅⽤检验灯泡 L0    (灯泡)  取代保险丝来检查新安装的照明电路中每个⽀路的情况。 当 S 闭合后，再分别闭合 S1 、S2 、S3 时  (四只灯泡均标有“220V 40W”字样，忽略温度对灯丝电阻的影 响) ，下列说法正确的是  (      )

A．只闭合 S 、S1 时，L0 正常发光，说明该⽀路正常

B．只闭合 S 、S2 时，L0 不亮，说明该⽀路断路

C．只闭合 S 、S3 时，L0 正常发光，⽤试电笔检测A 点氖管发光

D．只闭合 S，S3 时，L0 发光呈暗红⾊，L0 的实际功率为 10W

10．⼩明观察到甲、⼄两只⽩炽灯上分别标有“PZ220﹣ 100”和“PZ220﹣ 25”字样，   (不计温度对灯丝电阻的 影响)  下列分析正确的是  (      )

A．若灯丝的材料、⻓度相同，  甲灯的灯丝⽐⼄灯的灯丝粗

B．若将两灯串联接⼊电压为 220V 的电路，  甲灯⽐⼄灯暗

C．若将两灯分别接⼊电压为 220V 的电路，  甲灯消耗的电能多

D．若将两灯串联，只要电源电压适当，  甲、⼄两灯就能同时正常发光

11．⼩明将家中⼀个标有“220V 1200W”的空调单独接在家庭电路中，正常⼯作 10min 后，电能表示数如图， 下列说法中正确的是  (      )

A．这段时间内电能表转盘转过 120转

B．  电能表能测出这段时间内空调消耗多少电能

C．这段时间内空调消耗了 3127.5J 的电能

D．⼩明还可以再接⼊⼀个功率是 2000W的电热⽔器

12．如图甲所示，  电源电压保持不变，R0 为定值电阻，R 为滑动 变阻器，闭合开关 S，滑动变阻器的滑 ⽚从最右端向左滑动的过程中，  电压表与电流表的示数关系图像如图⼄所示，  电压表的示数与 R 的 关系如图丙所示。下列说法正确的是  (      )

A．  电源电压为 6V

B．定值电阻的阻值为 10Ω

C．滑动变阻器接⼊电路的最⼩阻值为 10Ω

D．  电路的最⼤电功率为 3.6W

⼆ 、填空题  (每空 1 分，共 18分)

13．油电混合动⼒汽⻋已得到⼴泛应⽤ ，给汽⻋蓄电池充电时，蓄电池相当于             (选填“ 电源”或“⽤ 电器”) ；刚擦完⻋玻璃的⼲⽑⼱很容易吸附灰尘，这是因为带电体能           ，但⼲⽑⼱与⽑⽪摩擦过 的橡胶棒相互排斥，这说明⼲⽑⼱带            电。

14．如图，  甲为亮度可调的台灯，  电位器是调节其亮度的装置：⼄是电位器的内部结构示意图，a、b、c  是它的三个接线柱，旋钮带动滑⽚转动，若顺时针旋转旋钮时灯泡发光变亮，则需将               (选填 “a 和 b”，“b 和 c”或“a 和 c”)  接线柱接⼊电路，这是通过改变电阻丝连⼊电路中的             来改变电 阻的。关于电位器上电阻丝的材料应该选⽤               (选填“铜丝”或“镍铬合⾦丝”)

15．如图所示，路由器是⼀种⽀持有线和⽆线连接的⽹络设备，通过后排接⼝可以同时连接多台电脑，各 接⼝之间是             (选填“ 串联”或“并联”)  的。⼯作时间⻓了，外壳发烫，是由于            能转化成 了            能。

16．⼀台电动机正常⼯作时，两端的电压为 220V，通过线圈的电流为 10A，若此线圈的电阻为 2Ω ，那么 它的电功率是         W，1min 电流通过线圈产⽣的热量是         J，这台电动机的效率是          %  (最 后⼀空结果保留⼀位⼩数)

17．蜡染是我国⺠间传统⼯艺，即把不染⾊的地⽅涂上蜡液，然后放⼊染缸中进⾏染⾊。由于凝固在布上， 蜡与布间的作⽤⼒会⽐液体时                ，所以能牢固的粘在布上，染料能把布染⾊，是因为染料分 ⼦在做              的缘故。熔蜡的恒温熔锅，所⽤插头为三脚插头，插头上标着 E 的导线和恒温熔锅

的                相连接在⼀起，这样可以⼤⼤降低漏电所带来的危害。

18．如图所示，  电源电压恒为 8V，R1＝10Ω，滑动变阻器的规格是“20Ω 0.5A”，  电流表的量程为“0~3A”， 电压表的量程为“0~ 15V”，⼩灯泡的额定电压为 6V，⼩灯泡的 I ﹣ U 关系图象如图⼄所示，则⼩灯泡 的额定功率为         W，在保证电路安全的情况下，当 S1、S2 都断开，滑动变阻器接⼊电路的最⼩阻

值是          Ω，  当 S1 、S2 都闭合，  电路消耗的最⼤电功率是         W。

三、计算题  (共 10分。要求写出必要的⽂字说明、公式、主要运算过程、数值和单位)

19．如图甲所示是⼀家⽤电暖器，有“低温”“中温”“⾼温”三挡，低温挡和中温挡的功率分别为550W和 1100W。 图⼄为其简化的电路原理图，闭合 S 、S1 为“低温”挡。请完成下列问题：

 (1)  电阻 R1 的阻值是多少？

 (2) “⾼温”挡正常⼯作时的总电流是多少？

  (3)  若房间内空⽓质量为 60kg，  电暖器的“⾼温”挡正常⼯作 20 分钟，产⽣的热量有 50%被房间内的 空⽓吸收，那么可使此房间的空⽓温度升⾼多少℃？

【c 空⽓＝1. 1×103J/  (kg•℃)】

四、实验、作图题  (共 27分)

20．   (2 分)  如图所示是⼀个常⽤的插线板，插线板的开关控制指示灯  (即发光⼆极管)  和插座，指示灯在 开关断开时不发光，插孔不能提供⼯作电压，⽽在开关闭合时指示灯发光，插孔能提供⼯作电压；这种插 座即使指示灯损坏，开关闭合时插孔也能提供⼯作电压。发光⼆极管耐压值很低，必须与电阻串联使⽤ 。

根据上述说明，请你⽤笔画线代替导线在图中画出正确的连接⽅式，并把插线板与电源线接通。

21．   (10 分)  ⼩明和⼩亮分别⽤图⼀和图⼆的装置“探究电流通过导体产⽣热量的多少跟什么因素有关”。

图⼀

图⼆

  (1) 图⼀装置中两个透明容器中密封着等量的空⽓。如果⼄中 R3 发⽣了断路，在通电时间相间的情况下， 与 R3 未发⽣断路之前相⽐较，左侧U 形管中液⾯的⾼度差将             (选填“变⼤”“变⼩”或“不变”)

  (2) ⽣活中我们经常⻅到“ 电炉丝热得发红，⽽与它相连的导线却不热”这⼀现象，可⽤图⼀中              (选 填“甲”或“⼄”)  的实验结论来解释。

  (3)  图⼆装置中 a，b 两个完全相同的玻璃瓶内加⼊           和初温都相同的煤油，阻值分别为 Ra 和 Rb     的电阻丝  (Ra＞Rb ) ，瓶中插⼊温度计。实验中煤油吸热的多少是通过             (填“加热时间”或“温度升 ⾼的多少”)  来反映的。采取串联的⽬的是为了控制            相同。

  (4)  闭合开关，通电⼀段时间后，⼩亮发现 a 烧瓶中温度计的示数⼤ ，表明电流和通电时间相同时，  电 阻越⼤，电流通过导体产⽣的热量越           。根据上述规律，⼩明得出家电烤箱低温挡接⼊电路电阻丝

的阻值要⽐⾼温挡电阻丝的阻值⼩ ，此结论是             (填“正确”或“错误”)  的。

 (5)  ⼩亮把图⼆装置改成探究物质吸热能⼒的实验装置，需要进⾏⼀些改进：

①在 a、b 两瓶内换⽤质量、初温都相同的不同液体，  电阻丝的阻值 Ra                  Rb    (填“＝”  “＜”或“＞”)

②⼀段时间后，⼩明观察到 b 瓶内液体温度⾼⼀些，可判断 a、b 两瓶内液体吸收的热量 Qa                      Qb   (填 “＝”“＜”或“＞”) ，a 的吸热能⼒              (填“强”或“弱”) 。

22．   (6 分)  学习了电学知识，⼩明重新探究串并联电路的电流特点，设计了如图所示的电路

 (1)  在连接电路时，开关应处于            状态。

  (2)  要探究并联电路的电流特点，应闭合 S、S1、S2，若此时再闭合开关 S3，会造成电流表          (填“A” “A1”    或“A2”)  被烧坏的不良后果。

①实验操作正确，得到的数据记录在表中，分析数据，得到并联电路的电流特点是：                         (⽤ 字⺟公式表示) 。

②进⾏多次实验的主要⽬的是          (填序号) 。

A．寻找普遍规律    B．减⼩电流测量误差

  (3)  要探究串联电路的电流特点，应闭合 S 和            ，某次实验⼩明观察到灯 L1 发光，L2 不发光，发 ⽣这种现象的原因可能是             (填序号) 。

A．灯 L2 短路

B．灯 L2 断路

C．两灯⽐较，灯 L2 的阻值太⼩

D．两灯⽐较，通灯 L2 的电流太⼩

23．   (9 分)  如图所示，在测量⼩灯泡的电功率的实验中  (⼩灯泡的额定电压为 2.5V)

  (1)  图甲是⼩明连接的实物电路，其中⼀根导线有连接错误，请你在该导线上打“×”并⽤笔画线代替导线 正确连线。

 (2)  故障排除后，闭合开关，发现电压表示数为 2V，要测定⼩灯泡的额定功率，应将滑⽚向             (选 填 “左”或“右”)  移动，直⾄电压表的示数为 2.5V，此时电流表的示数如图⼄所示，则⼩灯泡的额定功

率是           W。

 (3)  据测所测数据，画出⼩灯泡的电流与电压的关系图象  (如图丙) 。

 (4) 若把这样的两只灯泡串联接在4V 的电源上，则此时两个⼩灯泡消耗的实际功率总和是         W。

  (5)  ⼩明想知道实验所使⽤的滑动变阻器的最⼤阻值，发现此时电流表损坏，于是⼩明在原有器材基 础上增加⼀个开关，设计如图丁所示电路  (电源电压未知) ，帮他完成测量：

①断开 S1 、闭合 S2 ，将滑动变阻器滑⽚移⾄最            端，记下此时电压表的示数为 6V；

②断开 S2 、闭合 S1 ，移动滑动变阻器滑⽚ ，使电压表示数为           V，灯正常发光；

③             (填开关的状态) ，保持滑动变阻器的滑⽚位置不动，记下此时电压表的示数为 1.5V；

④则滑动变阻器的最⼤阻值为            Ω。

育源期末答案

一、选择

二、填空

13.  用电器；吸引轻小物体；负 14.b 和 c ；长度；镍铬合金

15.并联；电；内   16.2200；12000；90.9

17.大；无规则运动；金属外壳  18.3.6；8；10.4

三、计算

19.  (1) 44Ω    (2) 7.5A    (3) 15℃

四、实验

20.

21.  (1) 变小  (2) 甲  (3) 质量；温度升高的多少；电流和通电时

间  (4) 多；错误  (5) = ；= ；强

22.  (1) 断开  (2) A  ；I=I1+I2；A；S3；AC

23.  (1)

(2) 右；1.4    (4) 2    (5) 右；3.5 ；断开 S1 闭合 S2；25
