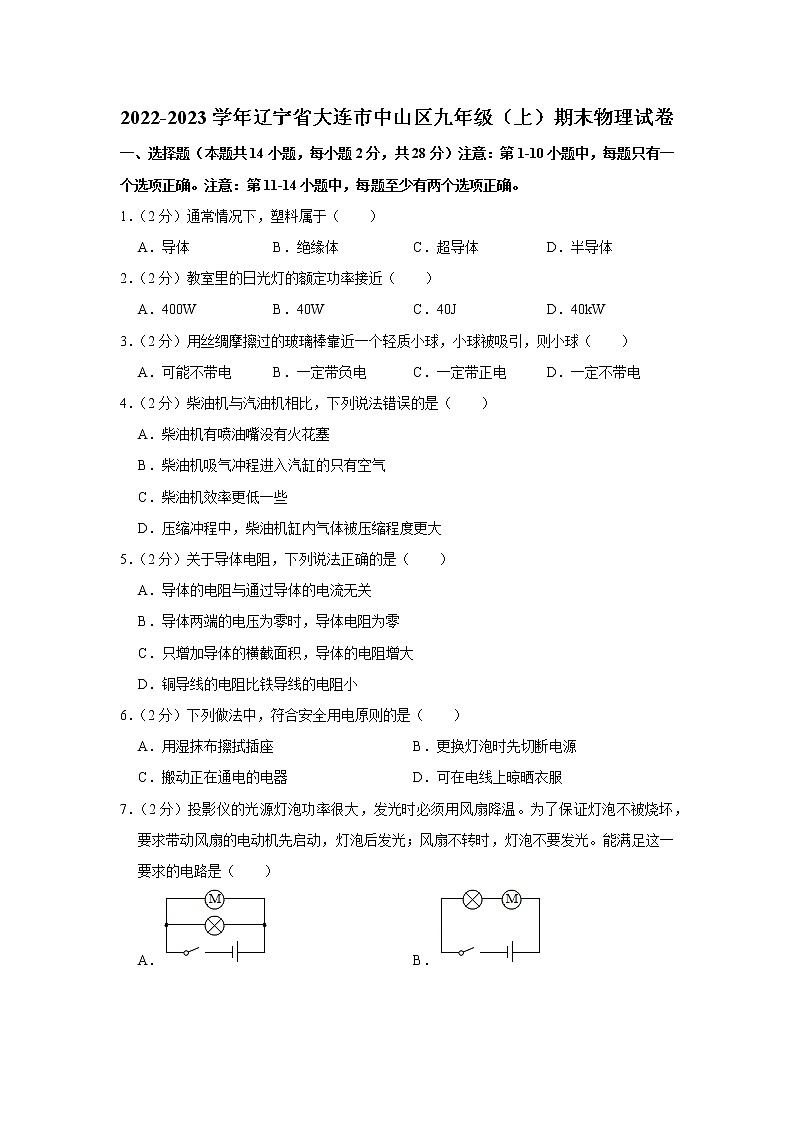

2022-2023学年辽宁省大连市中山区九年级（上）期末物理试卷
一、选择题（本题共14小题，每小题2分，共28分）注意：第1-10小题中，每题只有一个选项正确。注意：第11-14小题中，每题至少有两个选项正确。
1．（2分）通常情况下，塑料属于（　　）
A．导体 B．绝缘体 C．超导体 D．半导体
2．（2分）教室里的日光灯的额定功率接近（　　）
A．400W B．40W C．40J D．40kW
3．（2分）用丝绸摩擦过的玻璃棒靠近一个轻质小球，小球被吸引，则小球（　　）
A．可能不带电 B．一定带负电 C．一定带正电 D．一定不带电
4．（2分）柴油机与汽油机相比，下列说法错误的是（　　）
A．柴油机有喷油嘴没有火花塞
B．柴油机吸气冲程进入汽缸的只有空气
C．柴油机效率更低一些
D．压缩冲程中，柴油机缸内气体被压缩程度更大
5．（2分）关于导体电阻，下列说法正确的是（　　）
A．导体的电阻与通过导体的电流无关
B．导体两端的电压为零时，导体电阻为零
C．只增加导体的横截面积，导体的电阻增大
D．铜导线的电阻比铁导线的电阻小
6．（2分）下列做法中，符合安全用电原则的是（　　）
A．用湿抹布擦拭插座 B．更换灯泡时先切断电源
C．搬动正在通电的电器 D．可在电线上晾晒衣服
7．（2分）投影仪的光源灯泡功率很大，发光时必须用风扇降温。为了保证灯泡不被烧坏，要求带动风扇的电动机先启动，灯泡后发光；风扇不转时，灯泡不要发光。能满足这一要求的电路是（　　）

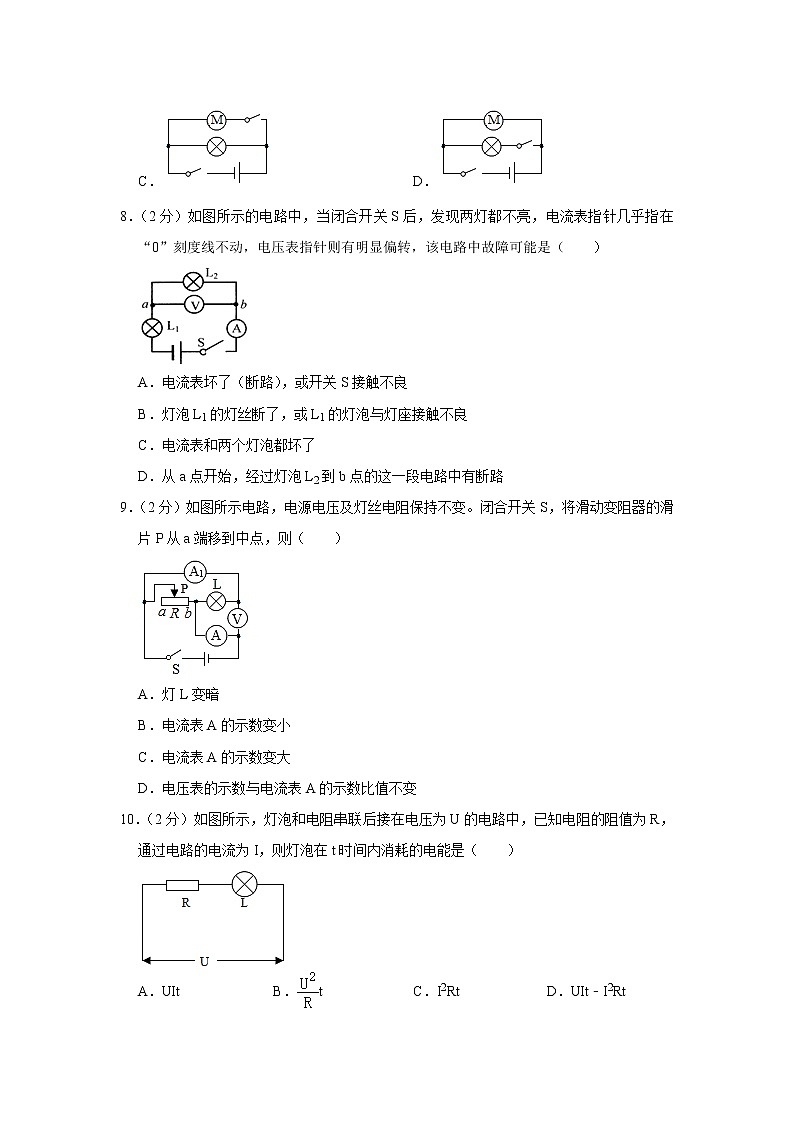

A． B．
C． D．
8．（2分）如图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表指针几乎指在“0”刻度线不动，电压表指针则有明显偏转，该电路中故障可能是（　　）

A．电流表坏了（断路），或开关S接触不良
B．灯泡L1的灯丝断了，或L1的灯泡与灯座接触不良
C．电流表和两个灯泡都坏了
D．从a点开始，经过灯泡L2到b点的这一段电路中有断路
9．（2分）如图所示电路，电源电压及灯丝电阻保持不变。闭合开关S，将滑动变阻器的滑片P从a端移到中点，则（　　）

A．灯L变暗
B．电流表A的示数变小
C．电流表A的示数变大
D．电压表的示数与电流表A的示数比值不变
10．（2分）如图所示，灯泡和电阻串联后接在电压为U的电路中，已知电阻的阻值为R，通过电路的电流为I，则灯泡在t时间内消耗的电能是（　　）

A．UIt B．t C．I2Rt D．UIt﹣I2Rt

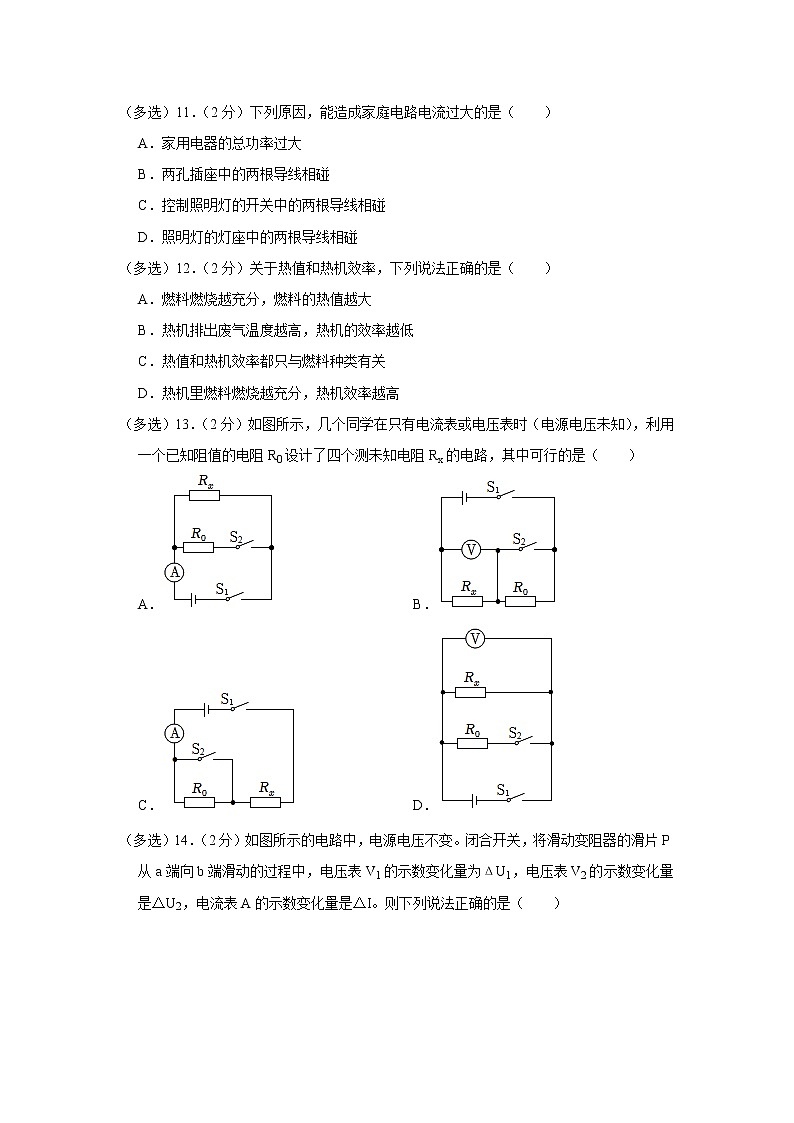

（多选）11．（2分）下列原因，能造成家庭电路电流过大的是（　　）
A．家用电器的总功率过大
B．两孔插座中的两根导线相碰
C．控制照明灯的开关中的两根导线相碰
D．照明灯的灯座中的两根导线相碰
（多选）12．（2分）关于热值和热机效率，下列说法正确的是（　　）
A．燃料燃烧越充分，燃料的热值越大
B．热机排出废气温度越高，热机的效率越低
C．热值和热机效率都只与燃料种类有关
D．热机里燃料燃烧越充分，热机效率越高
（多选）13．（2分）如图所示，几个同学在只有电流表或电压表时（电源电压未知），利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中可行的是（　　）
A． B．
C． D．
（多选）14．（2分）如图所示的电路中，电源电压不变。闭合开关，将滑动变阻器的滑片P从a端向b端滑动的过程中，电压表V1的示数变化量为ΔU1，电压表V2的示数变化量是ΔU2，电流表A的示数变化量是ΔI。则下列说法正确的是（　　）

A．ΔU1＞ΔU2 B．ΔU1和ΔI的乘积不变
C．ΔU1＝ΔU2 D．ΔU1和ΔI的比值不变
二、填空题（本愿共9小题，每小题2分，共18分）
15．（2分）将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地 　 　。苹果很难被掰开，这说明分子间有 　 　（选填“引力”或“斥力”）。
16．（2分）在一个闭合电路的电源外部电流的方向是从电源　 　（填“正极到负极”或“负极到正极”）；金属导体中的电流方向与自由电子定向移动方向　 　（填“相同”或“相反”）。
17．（2分）把R1＝5Ω和R2＝20Ω的两个电阻并联在电路中，它们的总电阻是 　 　Ω，R1两端电压与R2两端电压之比是 　 　。
18．（2分）我国家庭电路的电压是　 　V，而经验证明，只有不高于　 　V的电压对人体才是安全的，所以在生活中我们要注意安全用电。
19．（2分）某导体的阻值为10Ω，两端电压为5V时，通过的电流为　 　A，若它两端电压为0，则它的电阻为　 　Ω。
20．（2分）如图所示，将“6V 3W”的灯L1和“6V 6W”的灯L2串联在同一电路中，设两灯灯丝电阻值都不随温度的变化而变化，现要使其中一盏灯长时间正常发光，则电源电压是 　 　V，电路的总功率是 　 　W。

21．（2分）在如图所示的电路中，当开关S断开，甲、乙两表均为电流表时，两表示数之比为I甲：I乙＝3：4：当开关S闭合，甲、乙两表均为电压表时，两表示数之比U甲：U乙＝　 　，此时R1和R2消耗的功率之比P1：P2＝　 　。

22．（2分）请根据要求连接如图所示的实物图。要求：灯L1与L2并联，开关S1控制所有用电器；开关S2控制L2。

23．（2分）某家庭进户线和各元件如图所示，请完成家庭电路的连接。

三、计算题（本题共3小题，共20分）
24．（6分）一间教室里空气的质量约为200kg。冬季取暖时，该教室内的空气由10℃升高到25℃[空气的比热容约为1×103J/（kg•℃）]。求：
（1）空气吸收的热量是多少？
（2）如果这些热量由烧煤来提供，煤完全燃烧放出的热量有25%被空气吸收。那么至少需要燃烧多少千克的煤？（q煤＝3×107J/kg）
25．（7分）如图所示，一个电灯上标有“20V 10W”字样，电源电压恒为20V．试求：
（1）电灯的额定电流；
（2）电灯的电阻；
（3）当开关S1、S2都闭合时，电路的总功率为14W，电阻R的阻值多大？

26．（7分）如图是某实验小组设计的加热器的简化电路图。R1、R2是发热电阻，R2阻值是15Ω，电源电压是12V．该加热器有高温和低温两个挡位，低温挡的电功率是6W。
试求：
（1）低温挡时，电路中的电流是多少？
（2）R1的电阻是多少？
（3）高温挡时的电功率是多少？

四、综合题（本题共5小题，共24分）
27．（3分）某白炽灯的灯丝被烧断了，轻轻摇动灯泡，使断了的灯丝重新搭接在一起。把这盏灯重新接入电路，发现灯丝的搭接处更亮一些。请解释这个现象。
28．（5分）在“探究比较不同物质的吸热能力”的实验中，某同学用两个相同的装置做了如图甲所示的实验。

（1）在两个相同的烧杯中应加入初温相同、　 　相同的水和煤油。
（2）选用相同酒精灯加热的目的是：使水和煤油在相同时间内 　 　。
（3）实验记录数据如下表所示。两种液体相比较，升温比较快的是 　 　进一步分析可知 　 　的吸热能力更强。
时间t/min
0
1
2
3
4
5
6
……
水的温度t1/℃
25
26
27
28
29
30
31
……
煤油的温度t2/℃
25
27
29
31
33
35
37
……
（4）若另一位同学用图乙的实验装置进行实验，与图甲的实验装置相比，更容易控制 　 　相同。
29．（6分）小红在探究“小灯泡发光时的亮度与电功率的关系”的实验中，所用的器材；两节干电池，额定电压是2.0V的小灯泡、电流表、电压表、滑动变阻器、开关各一个，导线若干。实验电路如图1所示。

（1）连好电路后，开关闭合前应将滑动变阻器的滑片移动到 　 　接线柱那一端。（选填“a”或“b”）
（2）闭合开关，发现灯泡不亮，电压表示数很小。接下来应进行的操作是 　 　（只有一个选项正确）。
A．更换小灯泡
B．检查电路是否断路
C．移动滑动变阻器滑片，观察灯泡是否发光
D．更换电源电池
（3）解决问题后，小红调节滑动变阻器的滑片，当电压表的示数为2.0V时，电流表示数如图2所示，通过小灯泡的电流是 　 　A，小灯泡的电功率为 　 　W。
（4）小刚在做该实验时，用数量和规格均满足实验要求的定值电阻代替了滑动变阻器。请分析说明用定值电阻代替滑动变阻器做实验的两点不足。
①　 　；
②　 　。
30．（5分）小明知道导体中的电流与导体两端电压和电阻有关。在“探究导体中的电流与电压的关系”实验中，实验器材有：电源、电流表、电压表、滑动变阻器、定值电阻、开关各一个，导线若干。
（1）画出实验用的电路图。

（2）实验中，为了确定电阻两端电压的取值范围，正确的操作是：　 　。
（3）实验获得的数据见下表，请在方格纸上画出电流I与电压U的关系图象。
实验次数
1
2
3
4
5
6
电阻R/Ω
5
电压U/V
0.4
0.8
1.2
1.6
2.0
2.4
电流I/A
0.08
0.16
0.24
0.32
0.40
0.48
（4）根据图象可得出的探究结论是 　 　。
31．（5分）已知电流通过导体产生的热量与电流、电阻和通电时间有关。在探究它们之间的关系时，可供选择的实验器材有：稳压电源、开关、导线若干；六个如图所示的实验装置容器内电阻丝的阻值分别为5Ω、5Ω、10Ω、10Ω、10Ω、15Ω。
（1）此实验装置通过比较 　 　来反映空气温度的变化。
（2）为了便于比较电阻丝产生热量的多少，透明容器中应该密封装入质量相等且 　 　相同的空气。
（3）在某次实验发现：通电一段时间后发现U形管两边液面未发生变化，则出现该现象的原因可能是 　 　。
（4）在探究“电流通过导体产生的热量与电阻的关系”时，该同学设计的记录实验信息的表格如下表，请将表格中①、②、③、④的内容填写完整。
①　 　、②　 　、③　 　、④　 　。
实验次数
/
/
①
/
/
1

/

/
②
/
/
2
③
/
/
3
④
/
/


2022-2023学年辽宁省大连市中山区九年级（上）期末物理试卷
参考答案与试题解析
一、选择题（本题共14小题，每小题2分，共28分）注意：第1-10小题中，每题只有一个选项正确。注意：第11-14小题中，每题至少有两个选项正确。
1．【解答】解：通常情况下，塑料不容易导电，属于绝缘体。故ACD错误，B正确。
故选：B。
2．【解答】教室里的日光灯的额定功率约为40W，故B符合题意；
故选：B。
3．【解答】解：丝绸摩擦过的玻璃棒带正电，玻璃棒吸引轻小物体，轻小物体可能带负电，可能不带电。
故选：A。
4．【解答】解：
A.柴油机有喷油嘴，而汽油机的顶部有火花塞，故A错误；
B.柴油机吸气冲程进入汽缸的只有空气，汽油机在吸气冲程中吸入的是空气和汽油的混合物，故B错误；
C.柴油机的效率比汽油机的大，故C正确；
D.由于柴油机的效率比较高，因此在压缩冲程中，柴油机缸内气体被压缩程度更大，故D错误；
故选：C。
5．【解答】解：A、B、导体的电阻是导体的一种性质，与导体中的电流、导体两端的电压大小无关，故A正确，B错误；
C、D、电阻是导体本身的一种性质，与导体的材料、长度、横截面积以及温度有关，只增加导体的横截面积，导体的电阻减小；铜导线和铁导线的材料不同，也不清楚两种导线的长度和横截面积的关系，因此不能判断两种导线电阻的大小关系，故CD错误。
故选：A。
6．【解答】解：A、湿布是容易导电的物体，用湿布擦拭插座时，容易引起人体触电，故A不符合安全用电原则。
B、为了用电的安全，更换灯泡前要首先切断电源，故B符合安全用电原则；
C、搬动正在通电的电器容易触电事故，故C不符合安全用电原则；
D、在电线上晾湿衣服，电线上的绝缘层有可能破损，从而使人体和带电体接触，就会造成触电事故，十分危险，故D不符合安全用电原则。
故选：B。
7．【解答】解：当电风扇的电动机启动后，灯泡才能发光；风扇不转，灯泡不能发光，故应当有一个开关在干路中，一个开关在灯泡的支路中。
故选：D。
8．【解答】解：若电流表坏了，断路时两表均没有示数，短路时电流表没有示数，两灯均亮，不符合题设，A错；
灯L1断路，两表均无示数，不符合题意，B、C错；
若从a点开始，经过灯泡L2到b点的这一段电路中有断路，电压表串联接入，由于电压表电阻较大，电路中电流较小，电流表几乎为零，灯L1不亮，符合题意。
故选：D。
9．【解答】解：由电路图可知，滑动变阻器R与灯泡L并联，电流表A1测L支路的电流，电流表A测干路电流，电压表测电源两端的电压，
ABC、因电源的电压不变，所以，滑片移动时，电压表的示数不变，因并联电路中各支路的独立工作、互不影响，所以，滑片移动时，通过灯泡的电流和实际功率不变，即电流表A1的示数不变，灯泡的亮暗不变，故AB错误；
将滑动变阻器的滑片P从a端移到中点，变阻器接入电路中的电阻变小，由I＝可知，通过R的电流变大，因并联电路中干路电流等于各支路电流之和，所以，干路电流变大，即电流表A的示数变大，故C正确；
D、电压表示数不变，电流表A示数变大，则电压表的示数与电流表A的示数比值变小，故D错误。
故选：C。
10．【解答】解：此电路消耗的总电能为：W＝Pt，而P＝UI 得W＝UIt。
电阻R消耗的电能为：WR＝PRt，有据PR＝URI及欧姆定律的变形公式UR＝IR，推导出来，PR＝I2R，WR＝I2Rt。
将总电能减去电阻R消耗的电能即为灯泡在t时间里消耗的电能：UIt﹣I2Rt
故选：D。
11．【解答】解：A、家用电器的总功率过大，能造成家庭电路电流过大，故A正确；
B、两孔插座中的两根导线相碰，会引起电路短路，能造成家庭电路电流过大，故B正确；
C、开关中的两根导线相碰，会使得开关失去控制作用，但不会引起电路中短路或总功率过大能造成家庭电路电流过大，故C错误；
D、照明灯的灯座中的两个线头相碰，会引起电路短路，能造成家庭电路电流过大，故D正确。
故选：ABD。
12．【解答】解：
A.燃料的热值只与燃料的种类有关系，与燃料的质量、体积、是否完全燃烧无关，故A错误；
B.尾气的温度高，说明散失的热量多，热机效率就越低，故B正确；
C.燃料的热值只与燃料的种类有关系，而热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，与燃料的种类无关，故C错误；
D.热机的效率是指用来做有用功的能量与燃料完全燃烧产生的能量之比，燃料燃烧越充分，效率越高，故D正确；
故选：BD。
13．【解答】解：
A、由图知，两开关都闭合，两电阻并联，电流表测干路电流；再断开S2，电路为待测电阻的简单电路，电流表测通过待测电阻的电流；
由并联电路的电流特点可知两次电流表示数之差即为通过定值电阻的电流，根据U＝IR计算定值电阻两端的电压，即电源电压，根据欧姆定律可计算待测电阻的阻值，故A可行；
B、由图知，两个开关都闭合时，电路为待测电阻的简单电路，电压表测电源电压；再断开S2，Rx和定值电阻串联，电压表测待测电阻两端的电压；
由串联电路的电压特点可知两次电压表示数之差即为串联时定值电阻两端的电压，根据欧姆定律计算串联电路中的电流，串联电路各处电流相等，根据欧姆定律可计算待测电阻的阻值，故B可行；
C、由图知，闭合S1，Rx和定值电阻串联，电流表测量串联电路的电流，设电流表示数为I1，根据串联电路的电阻特点和欧姆定律可得电源电压U＝I1（Rx+R0），
再闭合S2，电路为待测电阻的简单电路，电流表测通过待测电阻的电流，设此时电流表示数为I2，根据欧姆定律可得电源电压U＝I2Rx，
电源电压不变，联立解方程可得待测电阻的阻值，故C可行；
D、两开关都闭合，Rx和定值电阻并联，电压表测电源电压；断开开关S2，电路为待测电阻的简单电路，电压表测电源电压，即待测电阻两端的电压，不能直接或间接测量通过待测电阻的电流，不能求出Rx的阻值，故D不可行。
故选：ABC。
14．【解答】解：由电路图可知，定值电阻R1、R2与滑动变阻器三者串联，电压表V1测R1、R2两端的电压，V2测R2与变阻器两端的电压，电流表测电路的电流。
将滑动变阻器的滑片P从a端滑到b端，变阻器连入电路的电阻变大，由串联电路电阻的规律可知，电路的总电阻变大；
由欧姆定律I＝可知，电路的电流变小，根据U＝IR可知，电压表V1示数变小，R1两端的电压变小，由串联电路电压的规律可知，V2示数变大；
电压表V1示数变化量等于R2和R1两端的电压变化量；根据串联电路的电压规律可知，电压表V2示数变化量等于R1两端的电压变化量，所以ΔU1＞ΔU2；
△U1等于R1、R2两端电压变化量，由欧姆定律得，
ΔU1＝ΔU12＝I（R1+R2）1﹣I′（R1+R2）＝（I﹣I′）（R1+R2）＝ΔI（R1+R2），故＝R1+R2，所以ΔU1和ΔI的比值不变；
ΔU1和ΔI的乘积为：ΔU1•ΔI＝ΔI（R1+R2）•ΔI＝ΔI2（R1+R2），由此可知ΔU1和ΔI的乘积是变化的；
综上所述，AD正确。
故选：AD。
二、填空题（本愿共9小题，每小题2分，共18分）
15．【解答】解：
（1）将苹果放在纸箱里，在箱外就能闻到苹果的香味，这说明分子在不停地做无规则运动。
（2）苹果很难被掰开，这说明分子间存在引力。
故答案为：做无规则运动；引力。
16．【解答】解：在闭合电路的电源外部，电流的方向是从正极流向负极；正电荷定向移动的方向是电流的方向；自由电子的定向移动方向与电流方向相反。
故答案为：正极到负极；相反。
17．【解答】解：两个电阻并联电路中，由并联电路的电阻规律可得：＝+＝+＝，故R总＝4Ω；
并联后各电阻两端的电压相等，故U1：U2＝1：1。
故答案为：4；1：1。
18．【解答】解：家庭电路的电压是220V；经验证明，只有不高于36V的电压对人体才是安全的。
故答案为：220；36。
19．【解答】解：通过导体的电流：I＝＝＝0.5A；
因电阻是导体本身的一种性质，与两端的电压和通过的电流无关，
所以，如果将导体两端电压变为0时，导体的电阻仍为10Ω不变。
故答案为：0.5；10。
20．【解答】解：由P＝UI可得，两灯泡的额定电流分别为：
I1＝＝＝0.5A，I2＝＝＝1A，
由I＝可得，两灯泡的电阻分别为：
R1＝＝＝12Ω，R2＝＝＝6Ω，
因串联时各处的电流相等，且其中一盏灯长时间正常发光，
所以，电路中的电流为两灯泡额定电流最小的一个，即I＝0.5A，
因串联电路的总电阻等于各分电阻之和，
所以，电源的电压：
U＝I（R1+R2）＝0.5A×（12Ω+6Ω）＝9V，
电路的总功率：
P＝UI＝9V×0.5A＝4.5W。
故答案为：9；4.5。
21．【解答】解：
（1）当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流；
已知I甲：I乙＝3：4，即I2：（I1+I2）＝3：4；
解得I1：I2＝1：3；
因并联电路各支路的电压相等，则由欧姆定律得两支路的电阻之比：
R1：R2＝＝I2：I1＝3：1；
（2）当开关S闭合，甲、乙两表为电压表时，两电阻串联，甲测电源的电压，乙测R2两端的电压；
因串联电路各处的电流相等，根据欧姆定律可知，两电压表的示数之比：
＝＝＝＝＝＝4：1；
此时R1和R2消耗的功率之比P1：P2＝I2R1：I2R2＝R1：R2＝3：1；
故答案为：4：1；3：1。
22．【解答】解：由题知，两灯应并联，开关S1在干路上，S2在L2支路上，实物图连接如图所示：
。
23．【解答】解：（1）火线首先进入开关，再进入灯泡顶端的金属点，零线直接进入灯泡的螺旋套。这样开关既能控制灯泡，又能在灯泡损坏时，断开开关，切断火线，更换灯泡时更安全。
（2）两孔插座的左孔接零线，右孔接火线。电路图如图所示。

故答案为：如图所示。
三、计算题（本题共3小题，共20分）
24．【解答】解：（1）空气所吸收的热量：
Q吸＝c空气m空气（t﹣t0）＝1×103J/（kg•℃）×200kg×（25℃﹣10℃）＝3×106J；
（2）因为煤完全燃烧放出的热量有25%被空气吸收，
所以煤完全燃烧时放出的热量：
Q放＝＝＝1.2×107J，
至少燃烧煤的质量：
m煤＝＝＝0.4kg。
答：（1）空气吸收的热量是3×106J；
（2）至少需要燃烧0.4kg的煤。
25．【解答】解：（1）由P＝UI可得，电灯的额定电流：
IL＝＝＝0.5A；
（2）由P＝UI＝可得，电灯的电阻：
RL＝＝＝40Ω；
（3）由P＝UI可得，干路电流：
I＝＝＝0.7A，
因此并联电路中，干路电流等于各支路电流之和，
所以通过R的电流：
IR＝I﹣IL＝0.7A﹣0.5A＝0.2A，
由I＝可得，电阻R的阻值：
R＝＝＝100Ω。
答：（1）电灯的额定电流为0.5A；
（2）电灯的电阻为40Ω；
（3）当开关S1、S2都闭合时，电路的总功率为14W，电阻R的阻值为100Ω。
26．【解答】解：（1）S2不闭合，R1、R2串联，电路中电阻最大，
根据P＝可知此时电路处于低温挡，
电路中的电流为I＝＝＝0.5A；
（2）电路中的总电阻为R＝＝＝24Ω，
R1的电阻为R1＝R﹣R2＝24Ω﹣15Ω＝9Ω；
（3）S2闭合，R2被短路，此时电路中电阻最小，
根据P＝可知此时电路处于高温挡，
高温挡时的电功率为P2＝＝＝16W。
答：（1）低温挡时，电路中的电流是0.5A；（2）R1的电阻是9Ω；（3）高温挡时的电功率是16W。
四、综合题（本题共5小题，共24分）
27．【解答】解：1、首先，搭接后，灯丝总长度变短，总电阻变小；照明电路电压一定，根据P＝，灯泡消耗的电功率变大，灯泡变亮。
2、又由于搭接处接触面积变小，搭接处的电阻比与之相同长度灯丝的电阻大，由于灯丝各处电流相同，根据P＝I2R，搭接处的电功率比与之相同长度灯丝的电功率大，所以灯丝的搭接处更亮一些。
28．【解答】解：（1）我们使用相同的酒精灯通过加热时间的长短来比较吸热多少，这种方法叫转换法；比较物质吸热能力的方法：使相同质量的不同物质升高相同的温度，比较吸收的热量（即比较加热时间），吸收热量多的吸热能力强；或使相同质量的不同物质吸收相同的热量（即加热相同的时间），比较温度的变化，温度变化小的吸热能力强。由比较吸热能力的方法，故在两个相同的烧杯中应加入初温相同、质量相同的水和煤油。
（2）根据转换法，选用相同酒精灯加热的目的是：使水和煤油在相同时间内吸收热量相同。
（3）根据实验记录数据可知，加热相同时间，升温比较快的是煤油，升温慢的是水，根据比较吸热能力的方法，水的吸热能力更强。
（4）若另一位同学用图乙的实验装置进行实验，即同一热源同时对水和煤油加热，与图甲的实验装置相比，更容易控制相同时间吸热相同。
故答案为：（1）质量；（2）吸收热量相同；（3）煤油；水；（4）相同时间吸热。
29．【解答】解：（1）为了保护电路，连接好电路后滑动变阻器的滑片P应滑至最大值处的b端；
（2）闭合开关后，发现小灯泡不亮，电压表示数很小，说明电压表与电源的两端相连，可能是连入电路的电阻太大，电路中电流太小所致，所以接下来的操作是：移动滑动变阻器滑片，观察小灯泡是否发光；
故选：C；
（3）当电压表的示数为2.0V时，电流表示数如图乙所示，电流表选用小量程，分度值为0.02A，通过小灯泡的电流是 0.24A，小灯泡的额定功率为：
P＝ULIL＝2.0V×0.24A＝0.48W；
（4）小刚在做该实验时，用数量和规格均满足实验要求的定值电阻代替了滑动变阻器，小刚的做法存在以下不足：
①操作麻烦，改变小灯泡功率时，要更换不同的定值电阻，不断地拆接电路；
②不易比较灯泡的亮度，比较亮度时，要经过更换电阻的过程，时间间隔长。
故答案为：（1）b；（2）C；（3）0.24；0.48；（4）①操作麻烦，改变小灯泡功率时，要更换不同的定值电阻，不断地拆接电路；
②不易比较灯泡的亮度，比较亮度时，要经过更换电阻的过程，时间间隔长。
30．【解答】解：（1）电路图如下：
；
（2）要确定电阻两端电压的取值范围，需要将滑动变阻器的滑片从阻值最大端移向阻值最小端，观察电压表示数的变化范围；
（3）根据表格数据描点连线，见下图：
；
（4）横向分析表中数据，电压为原来的几倍，通过的电流也为原来的几倍，即在电阻不变时，通过导体的电流与导体的电压成正比。
故答案为：（1）见解析；（2）需要将滑动变阻器的滑片从阻值最大端移向阻值最小端，观察电压表示数的变化范围；（3）见解析；（4）在电阻不变时，通过导体的电流与导体的电压成正比。
31．【解答】解：（1）据实验装置可知，电流通过导体产生热量使得容器中的空气受热膨胀，从而导致U形管中的液面会发生变化，且电流通过电阻丝产生的热量越多，容器中空气的温度就越高，压强就越大，U形管中液面高度差就越大。故虽然热量的多少不能直接观察，但可以通过U形管液面高度差的变化来反映，这种研究方法叫转换法；
（2）为了便于利用控制变量法和转换法对各个猜想进行探究，在实验前，应该使U形管中的左右两管液面相平，即两边产生的压强相等，这样应在容器内封闭质量相等且初温相同的空气；
（3）通电一段时间U形管液面高度不变，则可能是塑料盒漏气；
（4）探究“电流通过导体产生的热量与电阻的关系”时，变量是电阻，应控制电流和通电时间相同，故应选择不同阻值的电阻接入电路中，实验次数至少3次，故选择5Ω、10Ω、15Ω。
故答案为：（1）U形管两端的液面高度差；（2）初温；（3）装置漏气；（4）电阻R/Ω；5；10；15。
