沪科版八年级全册第五节 科学探究：凸透镜成像课前预习课件ppt

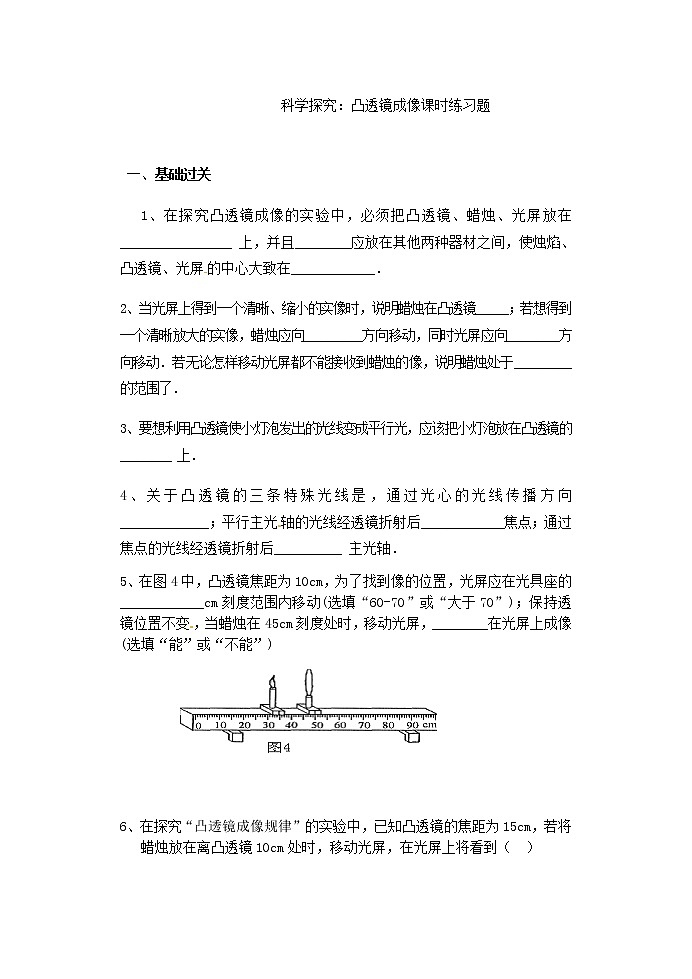

                       科学探究：凸透镜成像课时练习题

 一、基础过关

   1、在探究凸透镜成像的实验中，必须把凸透镜、蜡烛、光屏放在________________ 上，并且________应放在其他两种器材之间，使烛焰、凸透镜、光屏的中心大致在____________．

2、当光屏上得到一个清晰、缩小的实像时，说明蜡烛在凸透镜_____；若想得到一个清晰放大的实像，蜡烛应向_________方向移动，同时光屏应向________方向移动．若无论怎样移动光屏都不能接收到蜡烛的像，说明蜡烛处于_________的范围了．

3、要想利用凸透镜使小灯泡发出的光线变成平行光，应该把小灯泡放在凸透镜的________ 上．

4、关于凸透镜的三条特殊光线是，通过光心的光线传播方向_____________；平行主光轴的光线经透镜折射后____________焦点；通过焦点的光线经透镜折射后__________ 主光轴．[来源:学科网]

5、在图4中，凸透镜焦距为10cm，为了找到像的位置，光屏应在光具座的____________cm刻度范围内移动(选填“60-70”或“大于70”)；保持透镜位置不变，当蜡烛在45cm刻度处时，移动光屏，________在光屏上成像(选填“能”或“不能”)

[来源:Zxxk.Com][来源:学§科§网]

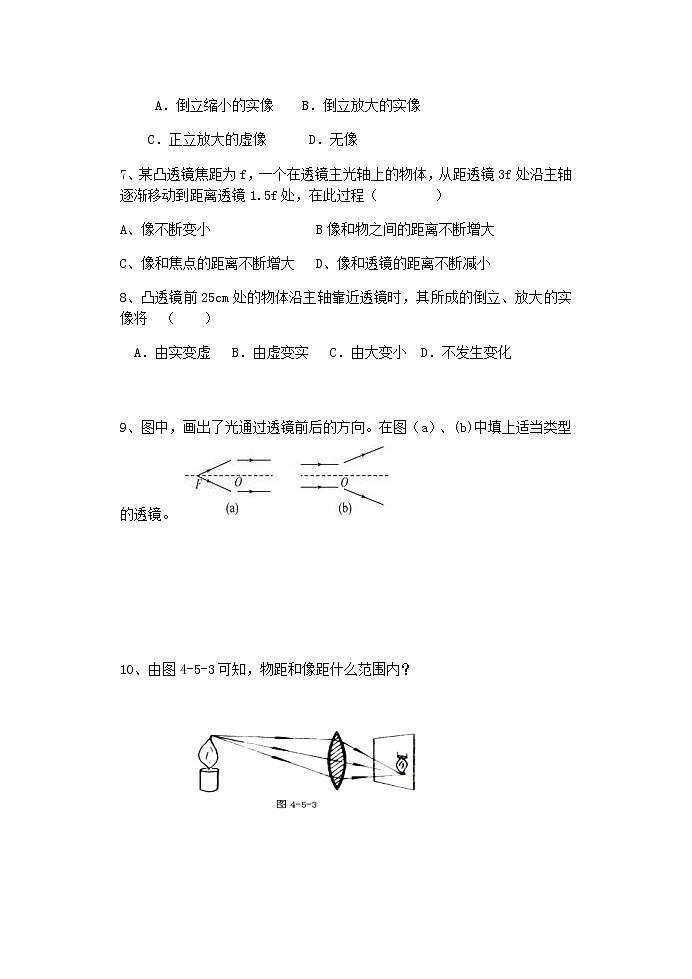

6、在探究“凸透镜成像规律”的实验中，已知凸透镜的焦距为15cm，若将蜡烛放在离凸透镜10cm处时，移动光屏，在光屏上将看到（  ）

A．倒立缩小的实像    B．倒立放大的实像

 C．正立放大的虚像      D．无像[来源:Z+xx+k.Com]

7、某凸透镜焦距为f，一个在透镜主光轴上的物体，从距透镜3f处沿主轴逐渐移动到距离透镜1.5f处，在此过程（        ）

A、像不断变小             　B像和物之间的距离不断增大

C、像和焦点的距离不断增大 　D、像和透镜的距离不断减小

8、凸透镜前25cm处的物体沿主轴靠近透镜时，其所成的倒立、放大的实像将　（    ）

　A．由实变虚   B．由虚变实   C．由大变小  D．不发生变化

9、图中，画出了光通过透镜前后的方向。在图（a）、(b)中填上适当类型的透镜。

10、由图4-5-3可知，物距和像距什么范围内？

能力提升

11、一支蜡烛位于凸透镜前，调节好透镜和光屏位置后，在光屏上呈现缩小、倒立的像；若保持凸透镜位置不动，将蜡烛和光屏的位置对调一下，则在光屏上（    ）

A.无法成像      　　　　  B.呈现放大、正立的像

C.呈现放大、倒立的像      D.呈现缩小、倒立的像[来源:学#科#网]

12．把凸透镜正对太阳光，可在距凸透镜10 cm处得到一个最小最亮的光斑．若用此透镜来观察邮票上较小的图案，则邮票到透镜的距离应(    )

A．大于10 cm      B．小于10cm     C．大于20cm      D．在10cm和20cm之间

13．小明在探究“凸透镜成像规律”时，所用凸透镜的焦距是10cm。

（1）他将蜡烛、凸透镜、光屏在光具座上依次摆放，点燃蜡烛后，发现无论如何移动光屏总找不到像，其原因可能是________________________________  。（写出一种即可）

（2）调整好后，当蜡烛与凸透镜的距离为36cm时，可在光屏上得到倒立_______________ 的实像；再将蜡烛向凸透镜靠近一些，要获得清晰的实像．光屏应________________ （选填“靠近”或“远离”）凸透镜。

答案：

1.光具座、凸透镜、同一高度  2.2倍焦距以外、凸透镜、远离、1倍焦距 3.焦点 4.不变、经过、平行5.大于70、不能  6.D 7.C 8.A 9.（1）凸透镜（2）凹透镜 10.物距大于2倍焦距 、 像距在1倍与2倍焦距之间 11.C  12.B  13.（1）烛焰、凸透镜、光屏三者的中心不在同一高度（或物距小于焦距）（答案科学合理即可）   （2）缩小   （3）远离
