2023版高考物理步步高大二轮复习讲义第一篇 专题三 微专题5　带电粒子在交变场中的运动【学生版】

这是一份2023版高考物理步步高大二轮复习讲义第一篇 专题三 微专题5　带电粒子在交变场中的运动【学生版】，共3页。

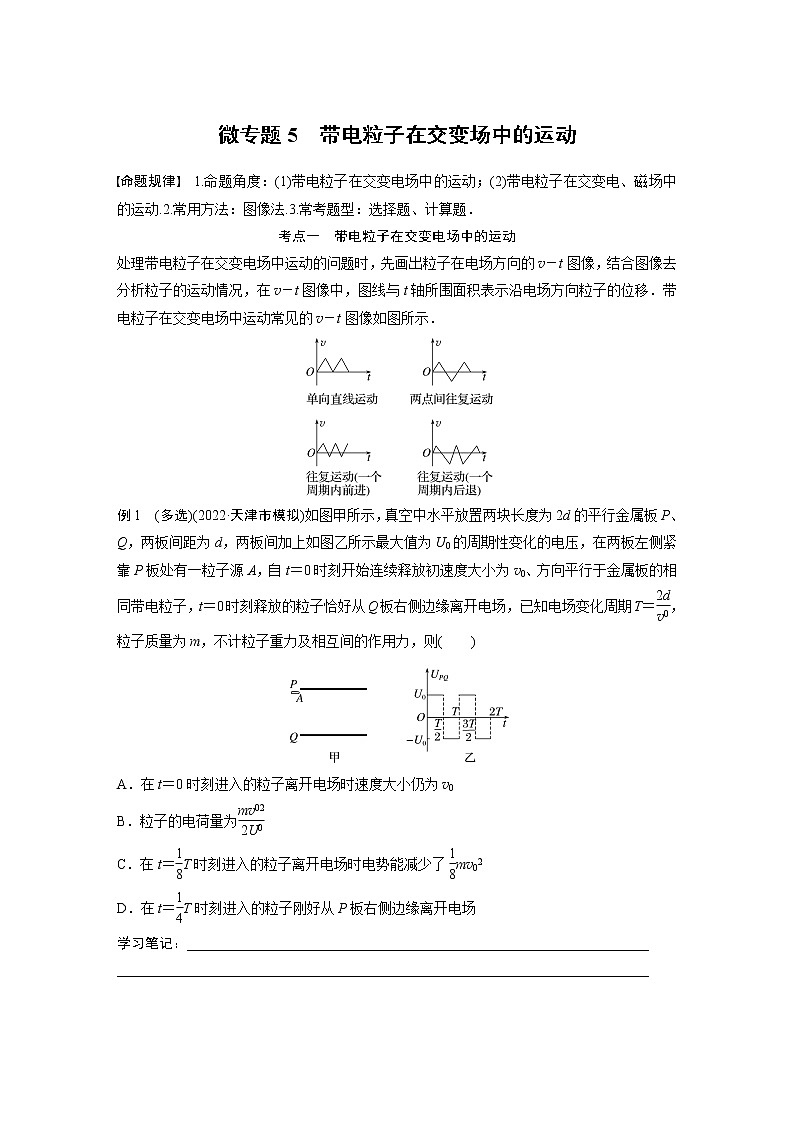

微专题5　带电粒子在交变场中的运动命题规律　1.命题角度：(1)带电粒子在交变电场中的运动；(2)带电粒子在交变电、磁场中的运动.2.常用方法：图像法.3.常考题型：选择题、计算题．考点一　带电粒子在交变电场中的运动处理带电粒子在交变电场中运动的问题时，先画出粒子在电场方向的v－t图像，结合图像去分析粒子的运动情况，在v－t图像中，图线与t轴所围面积表示沿电场方向粒子的位移．带电粒子在交变电场中运动常见的v－t图像如图所示．例1　(多选)(2022·天津市模拟)如图甲所示，真空中水平放置两块长度为2d的平行金属板P、Q，两板间距为d，两板间加上如图乙所示最大值为U0的周期性变化的电压，在两板左侧紧靠P板处有一粒子源A，自t＝0时刻开始连续释放初速度大小为v0、方向平行于金属板的相同带电粒子，t＝0时刻释放的粒子恰好从Q板右侧边缘离开电场，已知电场变化周期T＝，粒子质量为m，不计粒子重力及相互间的作用力，则(　　)A．在t＝0时刻进入的粒子离开电场时速度大小仍为v0B．粒子的电荷量为C．在t＝T时刻进入的粒子离开电场时电势能减少了mv02D．在t＝T时刻进入的粒子刚好从P板右侧边缘离开电场学习笔记：______________________________________________________________________________________________________________________________________________  考点二　带电粒子在交变电、磁场中的运动1．此类问题是场在时间上的组合，电场或磁场往往具有周期性，粒子的运动也往往具有周期性．这种情况下要仔细分析带电粒子的受力情况和运动过程，弄清楚带电粒子在每一时间段内在电场、磁场中各处于什么状态，做什么运动，画出一个周期内的运动轨迹，确定带电粒子的运动过程，选择合适的规律进行解题．2．解题思路例2　如图(a)所示的xOy平面处于变化的匀强电场和匀强磁场中，电场强度E和磁感应强度B随时间做周期性变化的图像如图(b)所示，y轴正方向为E的正方向，垂直于纸面向里为B的正方向．t＝0时刻，带负电粒子P(重力不计)由原点O以速度v0沿y轴正方向射出，它恰能沿一定轨道做周期性运动．v0、E0和t0为已知量，图(b)中＝，在0～t0时间内粒子P第一次离x轴最远时的坐标为.求：(1)粒子P的比荷；________________________________________________________________________________________________________________________________________________________(2)t＝2t0时刻粒子P的位置；________________________________________________________________________________________________________________________________________________________(3)带电粒子在运动中距离原点O的最远距离L.____________________________________________________________________________________________________________________________________________________________________________________________________________________________________(2022·湖南岳阳市二模)如图甲所示，在xOy平面的第一象限内存在周期性变化的磁场，规定磁场垂直纸面向里的方向为正，磁感应强度B随时间t的变化规律如图乙所示．质量为m、电荷量为＋q的粒子，在t＝0时刻沿x轴正方向从坐标原点O射入磁场．图乙中T0为未知量，不计粒子的重力(sin 37°＝0.6，cos 37°＝0.8)．(1)若粒子射入磁场时的速度为v0，求0～T0时间内粒子做匀速圆周运动的半径；(2)若粒子恰好不能从y轴射出磁场，求磁感应强度变化的周期T0；(3)若使粒子能从坐标为(d，d)的D点平行于x轴射出，求射入磁场时速度大小．________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________________
