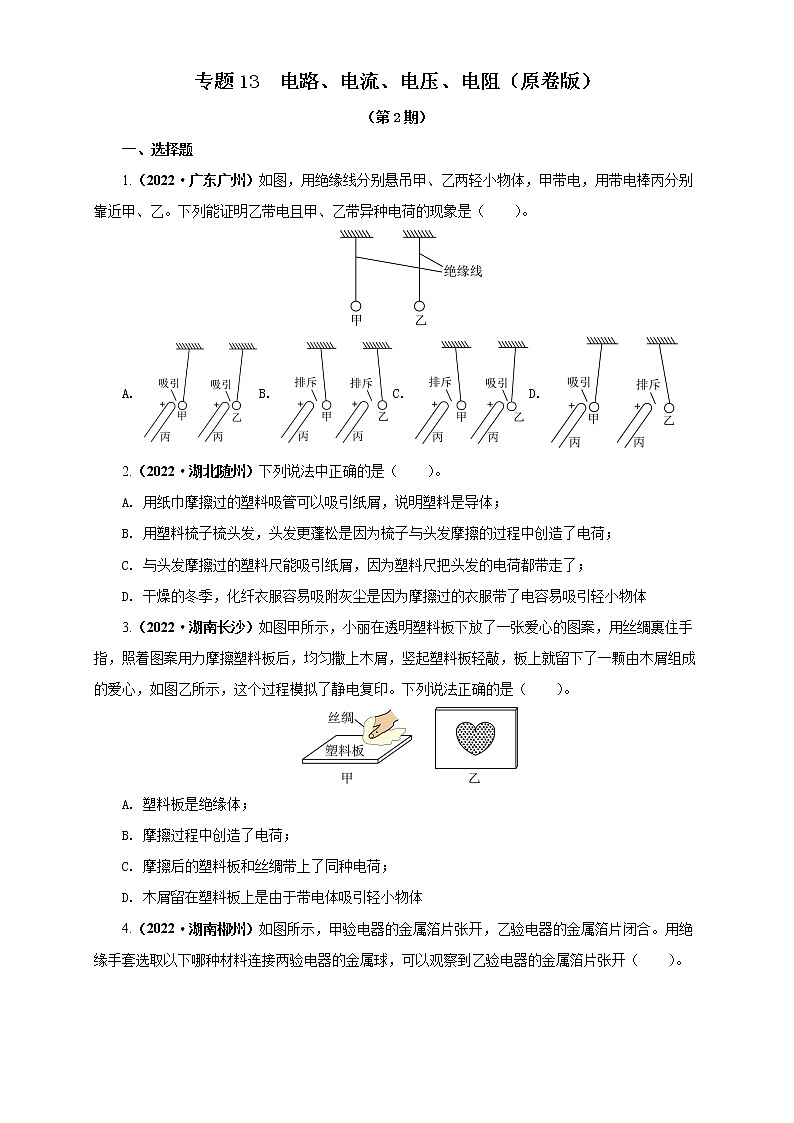

专题13 电路、电流、电压、电阻（原卷版+解析版）（第2期）—2022年中考物理真题分项汇编（全国通用）（共42题）

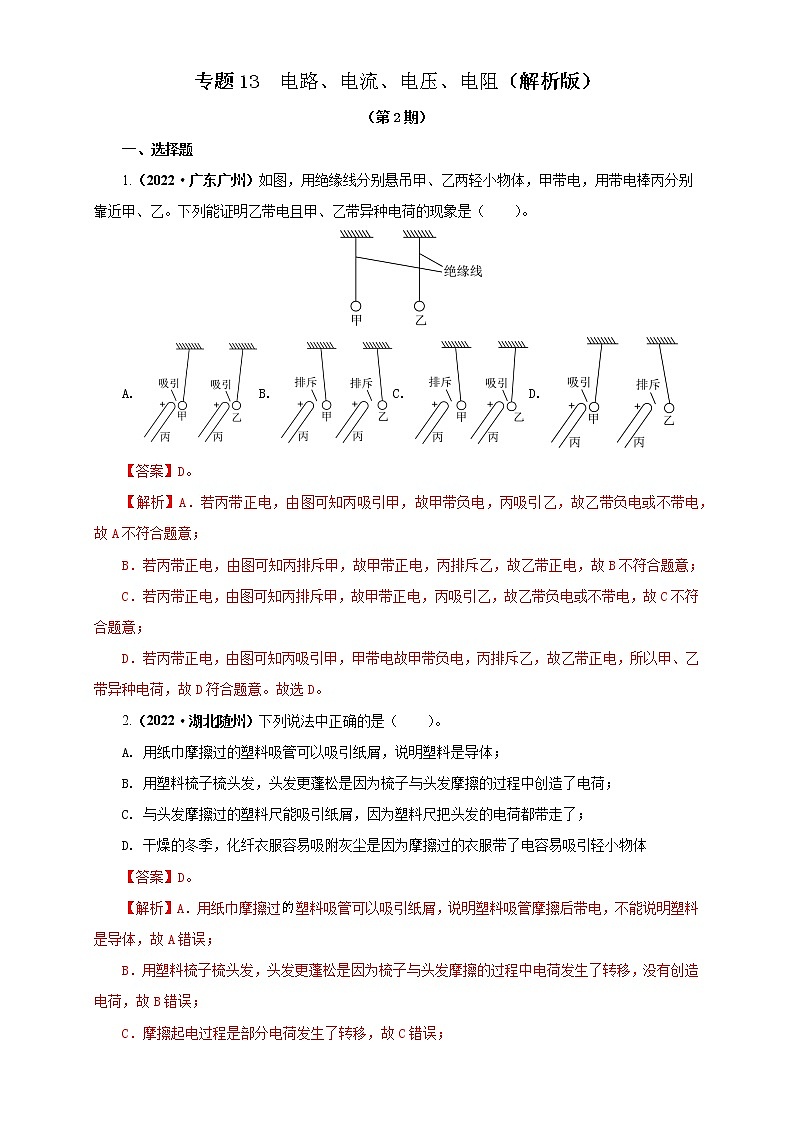

专题13  电路、电流、电压、电阻（解析版）

（第2期）

一、选择题

1.（2022·广东广州）如图，用绝缘线分别悬吊甲、乙两轻小物体，甲带电，用带电棒丙分别靠近甲、乙。下列能证明乙带电且甲、乙带异种电荷的现象是（　　）。

A. B. C. D.

【答案】D。

【解析】A．若丙带正电，由图可知丙吸引甲，故甲带负电，丙吸引乙，故乙带负电或不带电，故A不符合题意；

B．若丙带正电，由图可知丙排斥甲，故甲带正电，丙排斥乙，故乙带正电，故B不符合题意；

C．若丙带正电，由图可知丙排斥甲，故甲带正电，丙吸引乙，故乙带负电或不带电，故C不符合题意；

D．若丙带正电，由图可知丙吸引甲，甲带电故甲带负电，丙排斥乙，故乙带正电，所以甲、乙带异种电荷，故D符合题意。故选D。

2.（2022·湖北随州）下列说法中正确的是（　　）。

A. 用纸巾摩擦过的塑料吸管可以吸引纸屑，说明塑料是导体；

B. 用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中创造了电荷；

C. 与头发摩擦过的塑料尺能吸引纸屑，因为塑料尺把头发的电荷都带走了；

D. 干燥的冬季，化纤衣服容易吸附灰尘是因为摩擦过的衣服带了电容易吸引轻小物体

【答案】D。

【解析】A．用纸巾摩擦过塑料吸管可以吸引纸屑，说明塑料吸管摩擦后带电，不能说明塑料是导体，故A错误；

B．用塑料梳子梳头发，头发更蓬松是因为梳子与头发摩擦的过程中电荷发生了转移，没有创造电荷，故B错误；

C．摩擦起电过程是部分电荷发生了转移，故C错误；

D．干燥的冬季，化纤衣服容易摩擦起电，带电后能够吸引轻小的灰尘，故D正确。故选D。

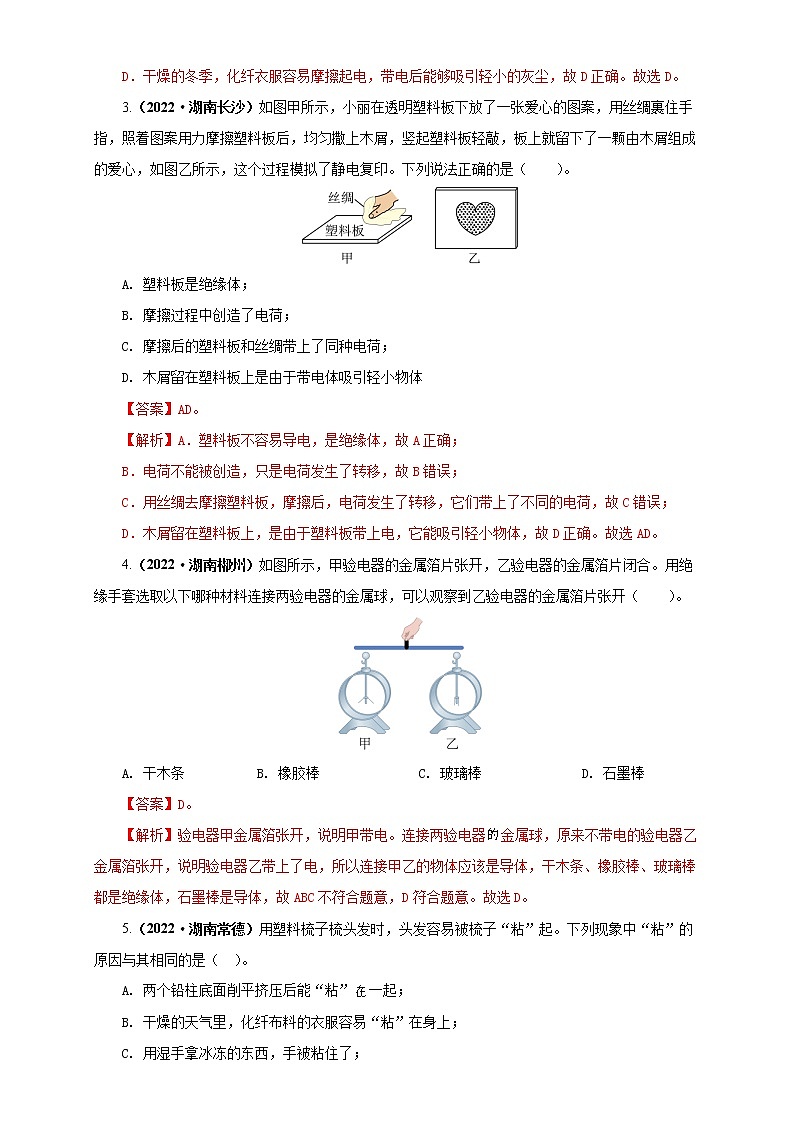

3.（2022·湖南长沙）如图甲所示，小丽在透明塑料板下放了一张爱心的图案，用丝绸裹住手指，照着图案用力摩擦塑料板后，均匀撒上木屑，竖起塑料板轻敲，板上就留下了一颗由木屑组成的爱心，如图乙所示，这个过程模拟了静电复印。下列说法正确的是（　　）。

A. 塑料板是绝缘体；

B. 摩擦过程中创造了电荷；

C. 摩擦后的塑料板和丝绸带上了同种电荷；

D. 木屑留在塑料板上是由于带电体吸引轻小物体

【答案】AD。

【解析】A．塑料板不容易导电，是绝缘体，故A正确；

B．电荷不能被创造，只是电荷发生了转移，故B错误；

C．用丝绸去摩擦塑料板，摩擦后，电荷发生了转移，它们带上了不同的电荷，故C错误；

D．木屑留在塑料板上，是由于塑料板带上电，它能吸引轻小物体，故D正确。故选AD。

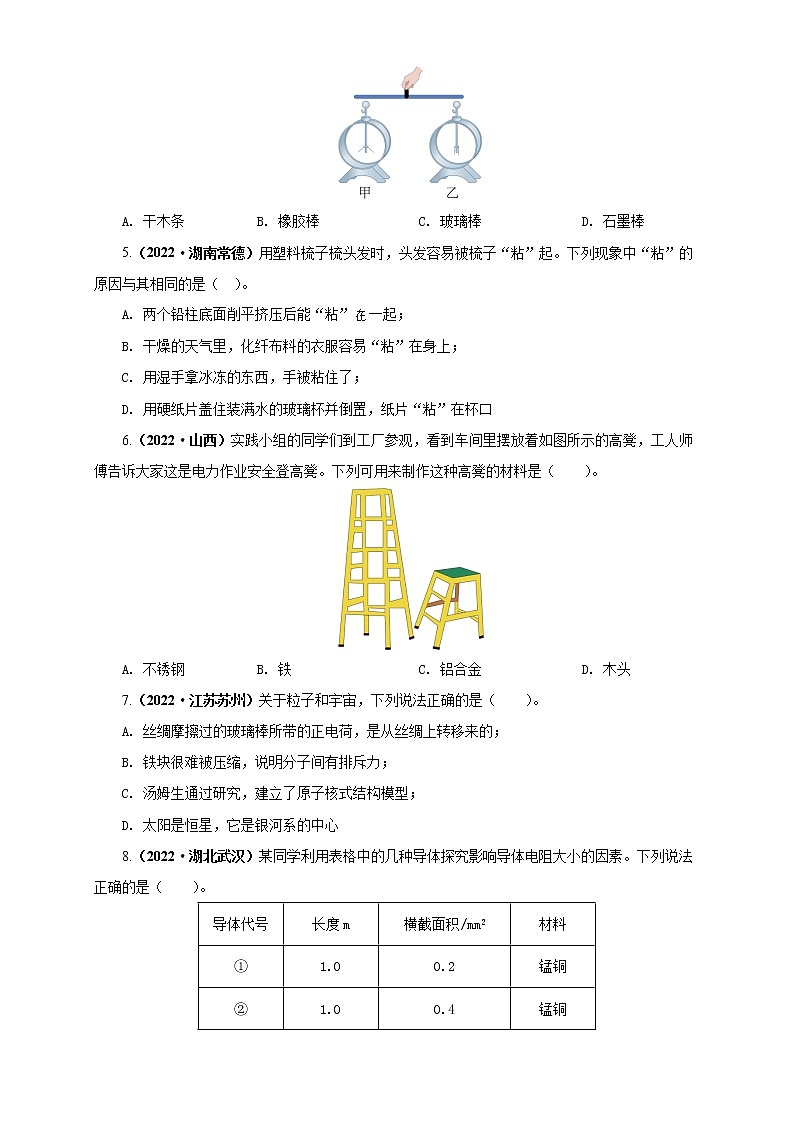

4.（2022·湖南郴州）如图所示，甲验电器的金属箔片张开，乙验电器的金属箔片闭合。用绝缘手套选取以下哪种材料连接两验电器的金属球，可以观察到乙验电器的金属箔片张开（　　）。

A. 干木条 B. 橡胶棒 C. 玻璃棒 D. 石墨棒

【答案】D。

【解析】验电器甲金属箔张开，说明甲带电。连接两验电器金属球，原来不带电的验电器乙金属箔张开，说明验电器乙带上了电，所以连接甲乙的物体应该是导体，干木条、橡胶棒、玻璃棒都是绝缘体，石墨棒是导体，故ABC不符合题意，D符合题意。故选D。

5.（2022·湖南常德）用塑料梳子梳头发时，头发容易被梳子“粘”起。下列现象中“粘”的原因与其相同的是（  ）。

A. 两个铅柱底面削平挤压后能“粘”一起；

B. 干燥的天气里，化纤布料的衣服容易“粘”在身上；

C. 用湿手拿冰冻的东西，手被粘住了；

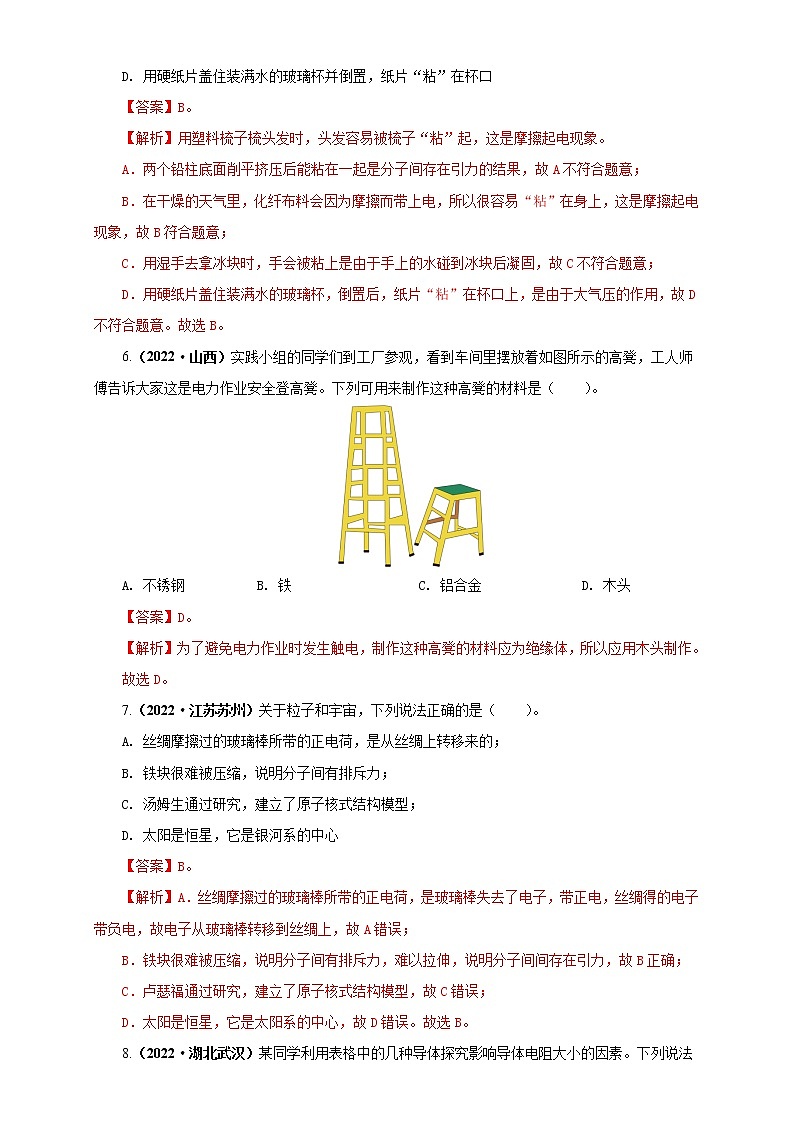

D. 用硬纸片盖住装满水的玻璃杯并倒置，纸片“粘”在杯口

【答案】B。

【解析】用塑料梳子梳头发时，头发容易被梳子“粘”起，这是摩擦起电现象。

A．两个铅柱底面削平挤压后能粘在一起是分子间存在引力的结果，故A不符合题意；

B．在干燥的天气里，化纤布料会因为摩擦而带上电，所以很容易“粘”在身上，这是摩擦起电现象，故B符合题意；

C．用湿手去拿冰块时，手会被粘上是由于手上的水碰到冰块后凝固，故C不符合题意；

D．用硬纸片盖住装满水的玻璃杯，倒置后，纸片“粘”在杯口上，是由于大气压的作用，故D不符合题意。故选B。

6.（2022·山西）实践小组的同学们到工厂参观，看到车间里摆放着如图所示的高凳，工人师傅告诉大家这是电力作业安全登高凳。下列可用来制作这种高凳的材料是（　　）。

A. 不锈钢 B. 铁 C. 铝合金 D. 木头

【答案】D。

【解析】为了避免电力作业时发生触电，制作这种高凳的材料应为绝缘体，所以应用木头制作。

故选D。

7.（2022·江苏苏州）关于粒子和宇宙，下列说法正确的是（　　）。

A. 丝绸摩擦过的玻璃棒所带的正电荷，是从丝绸上转移来的；

B. 铁块很难被压缩，说明分子间有排斥力；

C. 汤姆生通过研究，建立了原子核式结构模型；

D. 太阳是恒星，它是银河系的中心

【答案】B。

【解析】A．丝绸摩擦过的玻璃棒所带的正电荷，是玻璃棒失去了电子，带正电，丝绸得的电子带负电，故电子从玻璃棒转移到丝绸上，故A错误；

B．铁块很难被压缩，说明分子间有排斥力，难以拉伸，说明分子间间存在引力，故B正确；

C．卢瑟福通过研究，建立了原子核式结构模型，故C错误；

D．太阳是恒星，它是太阳系的中心，故D错误。故选B。

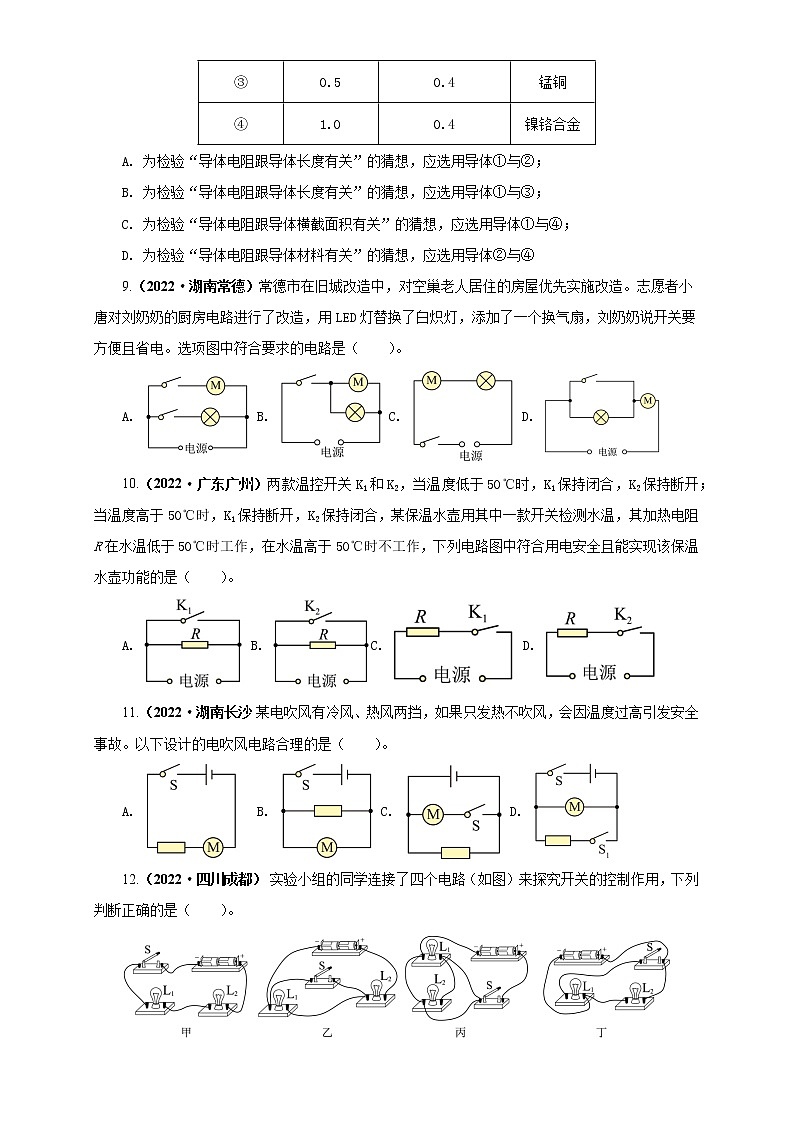

8.（2022·湖北武汉）某同学利用表格中的几种导体探究影响导体电阻大小的因素。下列说法正确的是（　　）。

A. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与②；

B. 为检验“导体电阻跟导体长度有关”的猜想，应选用导体①与③；

C. 为检验“导体电阻跟导体横截面积有关”的猜想，应选用导体①与④；

D. 为检验“导体电阻跟导体材料有关”的猜想，应选用导体②与④

【答案】D。

【解析】AB．为检验“导体电阻跟导体长度有关”的猜想，应控制导体的材料和横截面积相同，长度不同，应选用导体②和③，故AB错误；

C．为检验“导体电阻跟导体横截面积有关”的猜想，应控制导体的材料和长度相同，横截面积不同，应选用导体①和②，故C错误；

D．为检验“导体电阻跟导体材料有关”的猜想，应控制导体的长度和横截面积相同，材料不同，应选用导体②与④，故D正确；故选D

9.（2022·湖南常德）常德市在旧城改造中，对空巢老人居住的房屋优先实施改造。志愿者小唐对刘奶奶的厨房电路进行了改造，用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电。选项图中符合要求的电路是（　　）。

A.  B. C. D.

【答案】A。

【解析】用LED灯替换了白炽灯，添加了一个换气扇，刘奶奶说开关要方便且省电，即开关可以单独控制两个用电器，且两个用电器可以独立工作，即两用电器并联，且各自一个开关控制，故A符合题意，BCD不符合题意。故选A。

10.（2022·广东广州）两款温控开关K1和K2，当温度低于50℃时，K1保持闭合，K2保持断开；当温度高于50℃时，K1保持断开，K2保持闭合，某保温水壶用其中一款开关检测水温，其加热电阻R在水温低于50℃时工作，在水温高于50℃时不工作，下列电路图中符合用电安全且能实现该保温水壶功能的是（　　）。

A. B. C. D.

【答案】C。

【解析】AB．由电路图可知，电路中加热电阻R与开关并联，当开关闭合时会对电源短路，将会烧坏电源，故AB不符合题意；

CD．由电路图可知，加热电阻R与开关串联，加热电阻在水温低于50℃时工作，即水温低于50℃时开关应闭合；加热电阻在水温高于50℃时不工作，即水温高于50℃时开关应断开，由题意可知，符合这一规律的应该是K1，故C符合题意，D不符合题意。故选C

11.（2022·湖南长沙 某电吹风有冷风、热风两挡，如果只发热不吹风，会因温度过高引发安全事故。以下设计的电吹风电路合理的是（　　）。

A.  B. C. D.

【答案】D。

【解析】A．若开关闭合，只有热风，故A不符合题意；

B．若开关闭合，电动机和加热电阻一起工作，只有热风，故B不符合题意；

C．若开关不闭合，只加热，不吹风，会因温度过高引发安全事故，故C符合题意；

D．若开关S闭合，只吹冷风，再闭合S1，则吹热风，故D符合题意。故选D。

12.（2022·四川成都） 实验小组的同学连接了四个电路（如图）来探究开关的控制作用，下列判断正确的是（　　）。

A. 甲电路中，开关S只控制L1 B. 乙电路中，闭合开关S，两灯都亮

C. 丙电路中，闭合开关S，L1亮，L2不亮 D. 丁电路中，断开开关S，L1不亮，L2亮

【答案】D。

【解析】A．由图可知，此时两灯串联，故开关S可以同时控制L1和L2，故A错误；

B．由图可知，闭合开关后，灯泡L1将被短路，不会发光，故B错误；

C．由图可知，闭合开关后，电流从电源的正极直接流回电源的负极，两灯均被短路，均不亮，故C错误；

D．由图可知，断开开关S后，此时只有L2接入电路，故L1不亮，L2亮，故D正确。故选D。

13.（2022·湖北十堰）如图所示，是2022年冬奥会闭幕式上控制舞台灯光与五环旗升降的电路原理图。闭合开关S1，舞台灯亮起，按下开关S2时，电动机才能启动控制五环旗升降；若舞台灯不亮，电动机也不启动。下列电路符合要求的是（　　）。

A. B. C. D.

【答案】C。

【解析】当闭合开关S1时，舞台灯亮起，此时电动机不工作；当按下开关S2时，电动机才能启动，说明指示灯与电动机互不影响，即两者是并联的，开关S1在干路上，开关S2在电动机所在支路，可知C符合题意，ABD不符合题意。故选C。

14.（2022·贵州黔东南）目前很多学校配备了自动防疫检测系统，只有体温正常且戴口罩的人方可进入校园。为此，小明同学设计了一个模拟电路，准备对校门控制系统进行改进，当检测到进校人员体温正常时，开关S1会自动闭合，又检测到该人正确带口罩时，开关S2会自动闭合，学校电动门才会自动开启。下列电路符合设计要求的是（　　）。

A.  B. C. D.

【答案】D。

【解析】依题意得，当开关S1和开关S2同时闭合时，电动机才会工作，说明开关S1和开关S2都控制着电动机，开关S1、开关S2、电动机应串联，故ABC不符合题意，D符合题意

故选D。

15.（2022·湖南邵阳）学校打算在南门和北门上各安装一个按钮开关，在传达室安装甲、乙两盏提示灯和电池组。做到南门来人按下开关时只有乙灯亮，北门来人按下开关时只有甲灯亮。以下电路图符合设计要求的是（　　）。

A. B.  C. D.

【答案】C 。

【解析】A．根据选项中电路图可知，甲乙两盏灯、南北门开关和电池组在电路中串联，因此单独闭合一个开关，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故A不符合题意；

B．根据选项中电路图可知，甲乙两盏灯在电路中并联，南门开关在干路上控制整个电路，北门开关在支路上控制乙灯，当南门来人按下开关时，甲灯亮；只按下北门开关时，电路处于断路状态，两盏灯均不亮，不符合题中电路图的设计要求，故B不符合题意；

C．根据选项中电路图可知，甲乙两盏灯在电路中并联，两个开关均在支路上，分别控制甲乙两盏灯，当北门来人按下开关时甲灯亮，当南门来人按下开关乙灯亮，符合题中电路的设计要求，故C符合题意；

D．根据选项中电路图可知，甲乙两盏灯并联，南门开关和北门开关并联，当任意一个开关闭合时，电路都会处于通路状态，甲乙两盏等均亮起，不符合题中电路设计要求，故D不符合题意。

故选C。

16.（2022·江苏苏州）使用空气炸锅（如图所示）时发现：同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风。则其电路可能是（　　）。

A. B. C. D.

【答案】D。

【解析】同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，说明发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路。

A．仅闭合定时开关，发热管和电动机串联，它们同时工作，产生热风，故A不符合题意；

B．发热管和电动机并联，闭合定时开关和温控开关，发热管和电动机同时工作，产生热风，闭合定时开关电动机工作，只闭合温控开关，发热管工作，故B不符合题意；

C．发热管和电动机并联，温控开关在干路中，定时开关和电动机在一条支路，只闭合定时开关，电动机不会工作，故C不符合题意；

D．发热管和电动机并联，定时开关在干路中，温控开关和发热管一条支路，同时闭合定时开关和温控开关产生热风，仅闭合定时开关产生冷风，不会只发热不吹风，故D符合题意。故选D。

17.（2022·湖北黄冈、孝感、咸宁）给某型号电烤箱设定好工作时间和温度，即闭合定时开关S1和温控开关S2，再闭合启动开关S，电烤箱开始工作。当达到了设定的工作时间或温度时，定时开关S1或温控开关S2断开，电烤箱就停止工作。下列电路符合要求的是（　　）。

A B.  C. D.

【答案】A。

【解析】由题意，当启动开关S、定时开关S1或温控开关S2断开时，电烤箱就停止工作，因此启动开关S、定时开关S1或温控开关S2为串联，故A符合题意，故BCD不符合题意。故选A。

18.（2022·湖北武汉）下列电路图中，与实物电路对应的是（　　）。

A. B. C. D.

【答案】A。

【解析】由实物图可知，开关S1在干路中，控制整个电路，两灯泡并联，S2控制L2，则A符合题意，BCD不符合题意。

故选A。

二、填空题

19.（2022·四川达州）用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为玻璃棒的一些___________（选填“质子”“中子”或“电子”）转移到丝绸上，使玻璃棒带了电，由于带电体具有___________的性质，所以玻璃棒能吸起地上的羽毛。

【答案】①电子；②吸引轻小物体。

【解析】[1][2]用丝绸摩擦过的玻璃棒能吸起地上的羽毛，是因为在摩擦过程中发生了电荷的转移，玻璃棒上的一些电子转移到丝绸上，从而使玻璃棒带电，而带电体具有吸引轻小物体的性质，故玻璃棒能吸起地上的羽毛。

20.（2022·四川德阳）物体所受重力跟它的___________成正比；物理学规定，___________定向移动的方向为电流的方向。

【答案】①质量；②正电荷。

【解析】[1]物体所受重力跟它的质量成正比，重力的大小可由计算得出，重力的方向竖直向下。

[2]电荷定向移动形成电流，物理学规定，正电荷定向移动的方向为电流的方向，负电荷定向移动的方向与电流方向相反。

21.（2022·福建） 塑料胶带属于______（填“绝缘体”或“导体”）。把贴在桌面两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，说明它们带______电荷（填“同种”或“异种”）。

【答案】①绝缘体；②同种。

【解析】[1]容易导电的叫导体，不容易导电的叫绝缘体，塑料胶袋不容易导电，所以属于绝缘体。

[2]同种电荷相互排斥，异种电荷相互吸引，两条塑料胶带迅速撕开后让其靠近时，发现它们互相排斥，所以带有同种电荷。

22.（2022·四川德阳）如图所示，有“3.8V”字样的两个小灯泡串联并接在电源电压为3V的电路中，在闭合开关时，两个小灯泡都发光。如果把一根完好导线接在小灯泡L2的两端，你所看到两小灯泡的变化情况是：（1）L1___________；（2）L2___________（选填“熄灭”“变亮”或“变暗”）。

【答案】①变亮；②熄灭。

【解析】[1][2]闭合开关，两只灯泡串联，都发光，若把一根导线接在小灯泡L2的两端，L2被短路不能发光，但L1仍然有电流通过，照常发光，同时电源电压全部加在L1两端，所以L1变亮。

23.（2022·河南）对物质属性研究，给人们的生产生活和科技进步带来了重要影响。物质的属性有许多种，如弹性、导电性、熔点、凝固点、沸点、密度等。请参照示例，通过比较两种物质某一属性的差异，举出一个对应的应用实例。

【示例】属性比较：煤油凝固点比水的低。

应用实例：通常用煤油作温度计中的测温物质。

属性比较：____________

应用实例：___________

【答案】①铜的导电性比铁好；②通常使用铜丝制作导线。

【解析】[1]由题意可知，通过比较两种物质某一属性的差异，举出一个对应的应用实例，所以可选择：铜的导电性比铁的导电性能好。

[2]因为铜的导电性比铁好，而制作导线的材料要求具有良好的导电性，所以可举应用实例为：通常使用铜丝制作导线。

三、作图题

24.（2022·四川达州）某船上装有平衡警示电路，其中S为重力开关，金属片M可绕O点自由转动。当船水平时，M在a、b中间；当船左倾到一定程度时，绿灯亮、电铃响；当船右倾到一定程度时、红灯亮、电铃响。请完成电路图。

【解析】当船左倾到一定程度时，重力开关M与a接通，此时绿灯亮、电铃响，则将绿灯和电铃接入电路中；当船右倾到一定程度时、重力开关M与b接通，此时红灯亮、电铃响，则将红灯和电铃接入电路中。两种情况下电铃都响，则电铃在干路中，红灯、绿灯单独工作，互不影响，则红灯和绿灯并联，如图所示：

四、实验题

25.（2022·四川成都） 小郑使用电流表测量小灯泡的电流，连接的实验电路如图甲所示。

（1）如果不能估计电流大小，他应把导线a接到电流表标有___________（选填“-”、“0.6”或“3”）的接线柱上，通过开关来试触并观察；

（2）闭合开关后，他观察到小灯泡正常发光，而电流表指针偏转角度很小，对于该现象，下列分析合理的是___________。

A．可能某处导线断了        B．可能电流表烧坏

C．电流表的量程过大        D．电源的电压过低

（3）某次测量中，小郑不小心将电流表的正、负接线柱接反了，造成表的指针反向偏转，为弄清原因，他查看了说明书，表头结构示意图如图乙，他作出如下分析：当反接时，电流方向改变，磁场对通电线圈的作用力方向改变，带动指针反偏，你认为小郑的上述分析_______（选填“有”或“没有”）道理。

【答案】①3；②C；③有。

【解析】（1）[1]如果不能估计电流大小，为了不损坏电流表，应先选择电流表的大量程进行试触，即把导线a接到电流表标有3的接线柱上，通过开关来试触并观察。

（2）[2]闭合开关后，小灯泡正常发光，则说明电路处于通路状态，而电流表指针偏转角度很小，则原因可能是电流表的量程过大，故ABD不符合题意，C符合题意。

故选C。

（3）[3]通电导线在磁场中的受力方向与磁场和电流的方向均有关，当反接时，磁场的方向不变，而电流的方向相反，故此时通电线圈在磁场中的受力方向相反，带动指针反偏，故小郑的上述分析有道理。

26.（2022·四川乐山）某小组同学在学习了欧姆定律后，对探究实验“影响导体电阻大小的因素”进行了改良，结合实验室所提供的几种规格的导体（如表1），设计了如图1所示的电路图。

表1

（1）图1中，将三个电阻串联是为了保证___________三（选填“电压”或“电流”）相等；

（2）在探究“导体电阻与横截面积的关系”时，R1、R2、R3分别选用A、B、C三段导体。某次读数，电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数如图2所示为___________V。由欧姆定律分析得出，电压表示数越大，导体电阻越___________（选填“大”或“小”）多次调节滑动变阻器重复读数，可得出结论：材料和长度相同时，横截面积越大，导体电阻越___________（选填“大”或“小”）；

（3）在探究“导体电阻与长度的关系”时，选用B、___________和___________（填导体代号），重复上述操作，可得出结论：材料和横截面积相同时，长度越长，导体电阻越大；

（4）本实验主要运用的物理方法是___________（选填“控制变量法”或“模型法”）。

【答案】①电流；②0.5；③大；④小；⑤D；⑥E；⑦控制变量法。

【解析】（1）[1]将三个电阻串联是为了保证电流相等，因为串联时，电流处处相等。

（2）[2][3][4]如图2所示为电压表，选择小量程，分度值为0.1V，故读数为0.5V；由欧姆定律分析得出，电阻之比为

电阻之比即为电压之比，电压表示数越大，导体电阻越大；电压表V1示数为1.5V、V2示数为0.7V，电压表V3示数为0.5V可知，导体的电阻越变越小，而从A、B、C三段导体横截面积越变越大，故可以得出结论：材料和长度相同时，横截面积越大，导体电阻越小。

（3）[5][6]在探究“导体电阻与长度的关系”时，应该控制材料和横截面积相同时，长度不同，故选择B、D、E三段导体进行实验。

（4）[7]探究“影响导体电阻大小的因素”，有材料、长度、粗细都影响电阻的大小，有多个变量影响实验结果，故需要采用控制变量法。

27.（2022·江苏苏州）小华用电源（3V）、电流表（0~0.6A  0~3A）、刻度尺、鳄鱼夹等器材，探究粗细均匀电阻丝的电阻与长度的关系，实验电路如图甲所示，测得数据如下表：

（1）根据实验数据，可求得1cm该电阻丝的电阻为___________Ω；

（2）小明在小华实验的基础上，利用该电阻丝测量未知电阻RX的阻值（约10Ω）

①按图甲连好电路，闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A；

②保持M位置不变，把RX接入电路，如图乙所示。闭合开关，此时电流表的示数为0.20A。请在虚线框内画出图乙的电路图___________，并求出此时RX的电阻为___________Ω；

③小明实验时电源的实际电压比3V略低，则他测算出的电阻值___________（偏大/偏小/不变）；

④为了消除因电源电压降低对电阻测量结果的影响，小明用原实验电路，改变测量方法就可以消除影响。其做法是：

i、连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；

ii、把Rx接入电路，闭合开关，移动M使电流表示数为___________A，记下M的位置B；

iii、用刻度尺量出AB间距离为Lcm，则RX=___________。

【答案】①0.5；②如图；③9；④偏大；⑤0.20；⑥0.5L。

【解析】（1）[1]电源电压为3V，当长度为30cm时，电流的大小为0.2A，则接入的电阻为

1cm该电阻丝的电阻为

（2）②[2][3]根据实物图，依次画电源、开关、电流表、待测电阻、滑动变阻器，并用导线依次连接，故如图所示：

当闭合开关，在电阻丝上移动鳄鱼夹M，使电流表的示数为0.50A，此时滑动变阻器的阻值为

保持M位置不变，把RX接入电路，此待测电阻与滑动变阻器串联，电流表的示数为0.2A，则总电阻为

待测电阻的阻值为

 ③[4]这待测电阻两端的电压为U0，电源电压为U，则滑动变阻器两端的电压为

待测电阻与滑动变阻器的电阻之比为

则待测电阻为

电源电压变小，故待测电阻偏大。

④[5][6]用等效替代的方法测量电阻，连接图甲电路，闭合开关，移动M使电流表的示数为0.20A，记下M的位置A；把Rx接入电路，闭合开关，移动M使电流表示数为0.2A，记下M的位置B，电源电压一定，电流相同，故两次实验的总电阻相同，用刻度尺量出AB间距离为Lcm，则待测电阻的阻值即为AB间的电阻，每1cm，电阻为0.5Ω，故待测电阻的阻值为0.5L。
