2022年云南师大附中呈贡校区中考物理二模试卷(含答案)

这是一份2022年云南师大附中呈贡校区中考物理二模试卷(含答案)，共36页。试卷主要包含了选择题，填空题，作图，综合题等内容，欢迎下载使用。

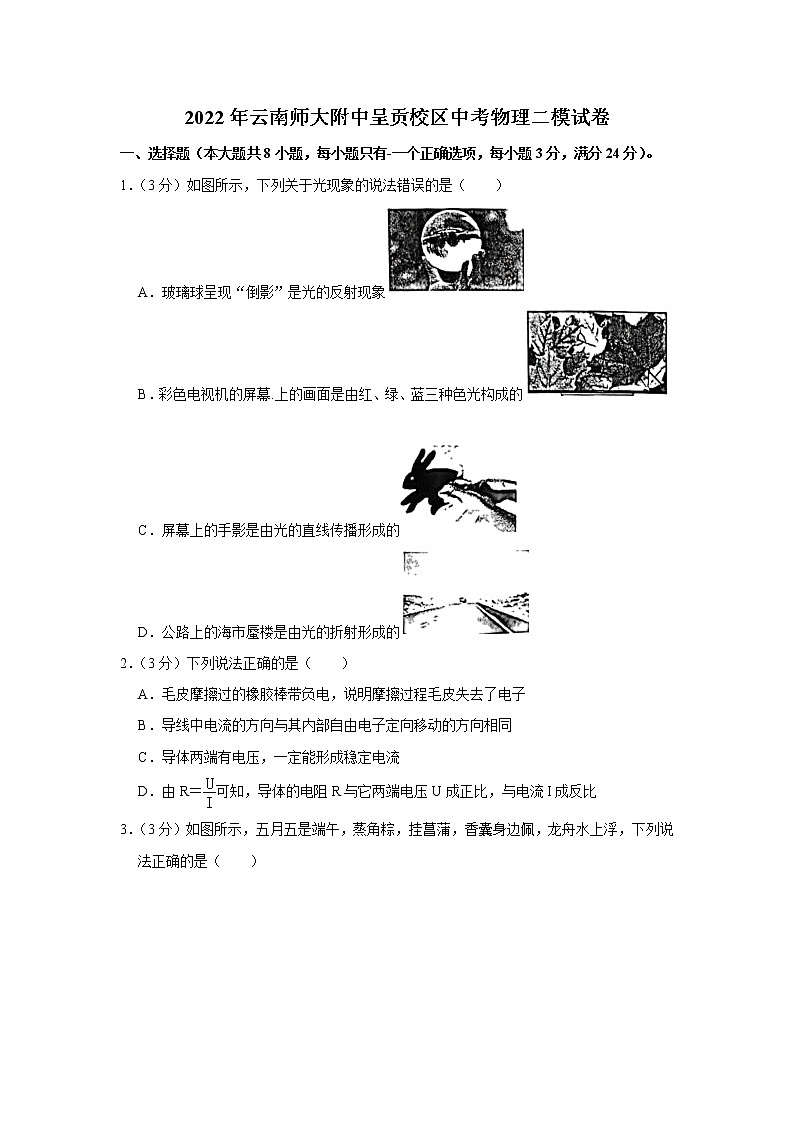

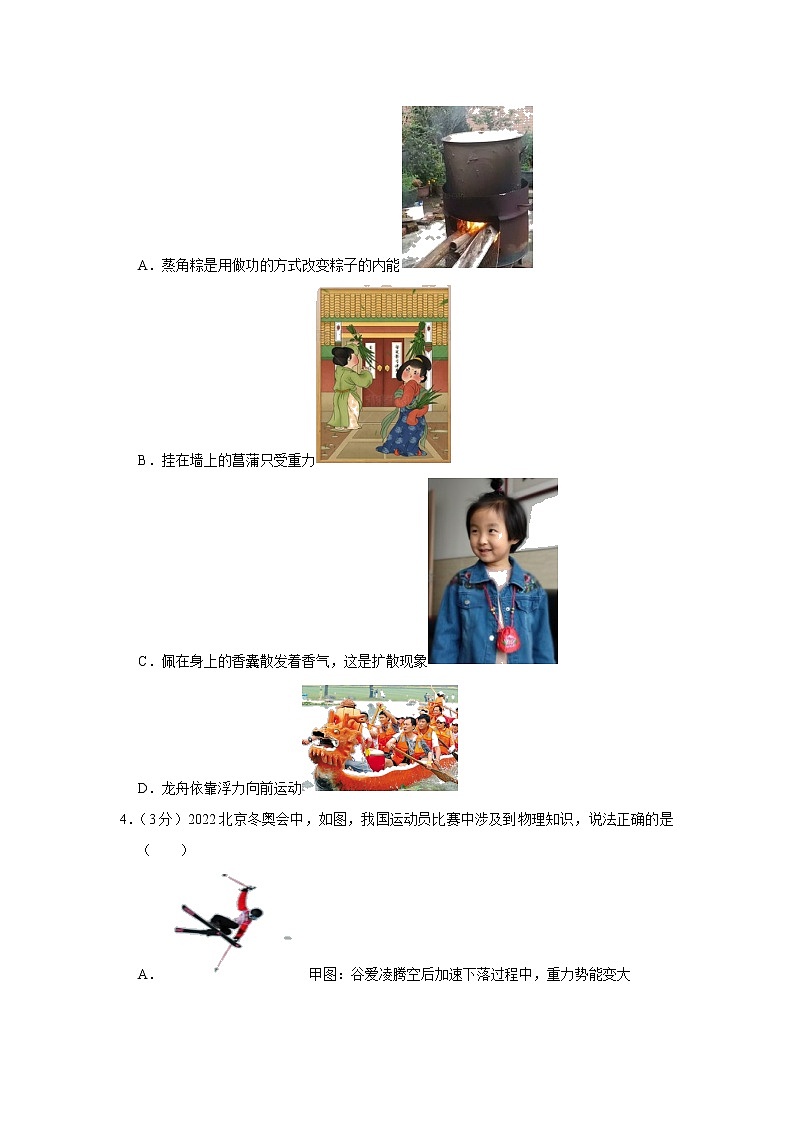

2022年云南师大附中呈贡校区中考物理二模试卷一、选择题（本大题共8小题，每小题只有-一个正确选项，每小题3分，满分24分）。1．（3分）如图所示，下列关于光现象的说法错误的是（　　）A．玻璃球呈现“倒影”是光的反射现象 B．彩色电视机的屏幕.上的画面是由红、绿、蓝三种色光构成的 C．屏幕上的手影是由光的直线传播形成的 D．公路上的海市蜃楼是由光的折射形成的2．（3分）下列说法正确的是（　　）A．毛皮摩擦过的橡胶棒带负电，说明摩擦过程毛皮失去了电子 B．导线中电流的方向与其内部自由电子定向移动的方向相同 C．导体两端有电压，一定能形成稳定电流 D．由R＝可知，导体的电阻R与它两端电压U成正比，与电流I成反比3．（3分）如图所示，五月五是端午，蒸角粽，挂菖蒲，香囊身边佩，龙舟水上浮，下列说法正确的是（　　）A．蒸角粽是用做功的方式改变粽子的内能 B．挂在墙上的菖蒲只受重力 C．佩在身上的香囊散发着香气，这是扩散现象 D．龙舟依靠浮力向前运动4．（3分）2022北京冬奥会中，如图，我国运动员比赛中涉及到物理知识，说法正确的是（　　）A．甲图：谷爱凌腾空后加速下落过程中，重力势能变大 B．乙图：滑冰运动员过弯道时，他们的运动状态不变 C．丙图：冰壶在冰面上滑行时，不受摩擦力的作用 D．丁图：花样滑冰中，隋文静被韩聪竖直向上抛起，她到达最高点时处于非平衡状态5．（3分）20世纪60年代，为控制疟疾疫情，屠呦呦尝试用加热青蒿水溶液的方法使其沸腾，从而去除水分以提取药物，但提取效果并不理想。她猜想：可能在高温的情况下，药物被破坏掉了。对此，可采用的方法是（　　）A．用微火加热使溶液慢慢沸腾 B．用旺火加热缩短沸腾的时间 C．减小容器内的气压 D．增大容器内的气压6．（3分）关于如图所示物理实验现象及说明的问题，下列说法正确的是（　　）A．如图甲：电流表有电流通过指针偏转，是因为电磁感应现象 B．如图乙：对钨丝加热，灯泡变暗，说明金属电阻随温度升高而减小 C．如图丙：法拉第发现了通电导体周围存在磁场 D．如图丁：动圈式的话筒就是根据该图工作原理制作而成的7．（3分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮，图所示的电路图中符合这一情况的是（　　）A． B． C． D．（多选）8．（3分）如图所示，甲装置中，空吊篮A重25N，B、C处绳子能承受最大拉力均为100N。小明将单独将空吊篮A提升到高处，施加拉力F随时间变化关系如图乙，A上升速度随时间变化关系如图丙。忽略绳重、摩擦、空气阻力。下列说法正确的是（　　）A．动滑轮所受的重力为23N B．匀速上升的这段时间内克服滑轮重做的额外功为30J C．此装置最多能匀速运载160N重的货物 D．在绳子能承受的最大拉力范围内，运载货物越重机械效率越小二、填空题（本大题共10小题，每小题2分，满分20分）。9．（2分）某同学利用同一刻度尺测量八年级物理课本长度时，得到下列5个数据：25.99cm，25.98cm，25.53cm，26.00cm，26.01cm.则课本长度为 　   　，多次测量目的是 　   　。10．（2分）台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了　   　，可以　   　轻小物体，所以灰尘会附着在扇叶上。11．（2分）一只蛙在水里发出“呱呱”的叫声，图甲是没有叫的时候的情景，图乙是发出叫声后的情景，由此两个情景说明 　   　，你判断的依据是 　   　。12．（2分）半导体二极管接入直流电路时，电源的正负极对其工作 　   　影响（填“有”或“没有”）.电能可以使电动机转动，同时产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量转化具有 　   　性.13．（2分）在光学实验室内，将一辆玩具汽车放置在白色背景板前。拉上窗帘，打开光源A，让一束白光照向汽车，发现汽车呈现黄色，这是由于汽车　   　（吸收/反射）了黄色光。若将另外一束红光照向汽车的影子，则影子区域此时呈现　   　色。14．（2分）2021年5月，我国自主设计的“祝融号”火星车成功着陆火星，如图所示，实现了我国航天史上的新突破，已知同一物体在火星上的重力为地球上的（地球表面g取10N/kg）。已知车的质量为240kg，则它从地球到火星时，车的质量 　   　（选填“变大”“变小”或“不变”），火星车在火星表面静止时，若所有轮子和水平表面的总接触面积为300cm2，则车对火星表面的压强是 　   　Pa。15．（2分）随着人民生活水平的日益提高，“负压鱼缸”受人们青睐，如图甲所示，负压鱼缸的结构采用独特设计，原理如图乙所示，负压真空泵工作时，抽走里面的空气，内部气体压强 　   　，使鱼箱顶部处于低压状态，水位会上升，在 　   　的作用下，水就不会从鱼缸出口流出，鱼儿可以自由游到鱼缸顶部。16．（2分）如图所示，烛焰恰好在光屏上成清晰的像，此实验现象与 　   　（选填“照相机”“投影仪”或“放大镜”）的成像原理相同。保持蜡烛和凸透镜位置不变，在它们之间放置一副近视眼镜片在凸透镜的主光轴上，光屏必须向 　   　（选填“左”或“右”）移动，才能再次呈现清晰的实像。17．（2分）如图：当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝3：1，则R1：R2为　   　；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲：I乙为　   　。18．（2分）如图所示，电源电压保持不变，灯泡上标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为 　   　Ω，当S闭合、S1断开且滑动变阻器的滑片P在B端时，通电100秒，灯泡L消耗的电能 　   　J。三、作图、实验及探究题（本大题共4个小题共31分）19．如图所示，电阻箱的示数是 　   　Ω；20．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂L和物体M所受重力的示意图。21．如图所示，A'O'是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置。22．（8分）小明用如图甲所示的实验装置探究“水沸腾时温度变化的特点”，烧杯和试管中均装有适量的水。（1）在安装、调整图甲中实验器材时，合理的顺序是 　   　（选填“自下而上”或“自上而下”），调整好器材后，用酒精灯加热，这是通过 　   　（选填“做功”或“热传递”）的方式增加水的内能。（2）实验中观察到水沸腾前后水中气泡的上升情况不同，如图丙、丁所示，其中 　   　（选填“丙”或“丁”）是水沸前的的情景；水沸腾时，能到大量的“白气”不断从烧杯中冒出，这些“白气”是由于水蒸气 　   　（填写物态变化名称）而产生的，这个过程水蒸气要 　   　热。（3）小明观察实验现象发现，烧杯中的水沸腾了，而试管中的水并未沸腾，原因是试管中的水 　   　。（4）小明将试管取出，并放置一段时间后，再次分别给烧杯和试管中的水加热，使它们在相同时间内吸收的热量相同，根据记录的实验数据，得到如图乙所示的图像，则 　   　（选填“a”或“b”）图像代表试管中的水沸腾时温度变化的特点。（5）由图像可知，实验时周围环境的大气压 　   　（选填“低于”或“高于”）标准大气压。23．（7分）学完质量和密度后，小明用托盘天平和量筒测某种油的密度.（1）实验时，发现小明把托盘天平放在水平台上如图甲所示，调节天平的平衡螺母，但始终无法将天平调平，看到中央刻度盘的指针向右偏转，无法调平的原因 　   　，当他发现问题后，改正错误操作后，发现指针偏向分度盘的左侧，这时他们应将平衡螺母向 　   　（选填“左”或“右”）调，使横梁平衡。调平后，测量质量时中 　   　（“能”或“不能”）调节平衡螺母。（2）天平平衡后，他们开始测量，测量步骤如下：A.用天平测出烧杯和剩余油的总质量；B.将待测油倒入烧杯中，用天平测出烧杯和油的总质量；C.将烧杯中油的一部分倒入量筒，测出倒出到量筒的这部分油的体积。请根据以上步骤，写出正确的操作顺序：　   　（填字母代号）。（3）若在步骤B中测得烧杯和油的总质量为55.8g.其余步骤数据如图乙、丙所示，则倒出到量筒的这部分油的质量是 　   　g，体积是 　   　cm3；（4）根据密度的计算公式可以算出，该油的密度是 　   　kg/m3。24．学生在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0～0.6A）、电压表（0～3V）、开关、两节干电池、滑动变阻器、导线若干。（1）如图1所示是小雨连接的实物图，存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打”×”，并用笔画线代替导线画出正确的接法。实验次数电压/V电流/A电阻/Ω平均电阻/Ω11.00.16 7.421.40.187.831.80.228.2（2）学生纠正错误后，正确连接好电路后，闭合开关S，发现小灯泡L不发光，电流表示数为0，电压表的指针有明显的偏转，故障是 　   　。（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如表所示，请你补填上第1次实验的电阻值是 　   　Ω（结果保留1位小数）。在数据表格中有一处是不恰当的，这一处是 　   　，原因是 　   　。（4）小清设计的测量另一待测电阻Rx阻值的电路如图2所示，他的测量步骤如下：第1步：将Rx接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图表盘所示，示数为 　   　V，断开开关S，移走Rx；第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器滑片位置不变，调节电阻箱使电压表的示数仍如图表盘所示，此时电阻箱接入电路中的阻值R＝48Ω，则小清测得Rx的阻值为 　   　Ω。四、综合题（本大题共3个小题，共25分）25．（8分）如图所示，2022年4月中国派6架“运﹣20”大型运输机向塞尔维亚运送了常规军事物资。首次执行国外飞行任务。在编队中前所未有，是创纪录的，它对于推进我国经济和国防现代化建设，应对抢险救灾、人道主义援助等紧急情况，具有重要意义。求：（1）飞机正常飞行时，其升力利用气体流速越大，压强越 　   　（选填“小”或“大”）的原理工作的，所以飞机机翼的横截面要设计成图中的 　   　（选填字母）。A.B.C.D.（2）飞往塞尔维亚的途中，6架“运20”以平均时速800km/h在空中飞行了540min，则这段时间内通过的路程是多少m？（3）飞机飞行1h需要燃烧热值为4×107J/kg的航空燃油约10t，求这些燃料完全燃烧放出的热量；若飞机在空中水平飞行时，所受平均阻力为8×104N，求飞机飞行10000m的过程中克服阻力所做的功为多少？26．（8分）如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能。只闭合开关S1时，R1加热，电动机搅拌，开始制作爆米花；只闭合开关S2时，R2保温，防止爆米花变凉；爆米花机的铭牌如表所示。[c玉米＝1.2×103J/（Kg•℃）]额定电压220V加热功率200W保温功率22W电动机功率40W（1）将100g、20℃的玉米加热到300℃成为爆米花时，求玉米粒需要吸收的热量；（2）电阻R1发热，把100g、20℃的玉米粒加热成为爆米花，需要用时5min，求R1的加热效率。（3）求保温电阻R2的阻值。27．（9分）如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流I与螺线管对铁制小球的作用力F的关系如表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：I/A0.10.20.30.40.5F/N0.050.10.150.20.25（1）请判断：开关闭合后通电螺线管具有了磁性，其上端为 　   　极，（2）断开开关铁制小球静止时露出水面的体积是多少？（3）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？（4）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？
2022年云南师大附中呈贡校区中考物理二模试卷（参考答案与详解）一、选择题（本大题共8小题，每小题只有-一个正确选项，每小题3分，满分24分）。1．（3分）如图所示，下列关于光现象的说法错误的是（　　）A．玻璃球呈现“倒影”是光的反射现象 B．彩色电视机的屏幕.上的画面是由红、绿、蓝三种色光构成的 C．屏幕上的手影是由光的直线传播形成的 D．公路上的海市蜃楼是由光的折射形成的【解答】解：A．远处景物透过玻璃球成像，是利用凸透镜成像的原理，属于光的折射现象，故A错误；B．色光的三原色是红、绿、蓝，彩色电视机的屏幕上的画面是由红、绿、蓝三种色光构成的，故B正确；C．手的影子是由光的直线传播形成的，故C正确；D．公路上出现海市蜃楼，是光线在不均匀的空气中传播形成的，属于光的折射现象，故D正确。故选：A。2．（3分）下列说法正确的是（　　）A．毛皮摩擦过的橡胶棒带负电，说明摩擦过程毛皮失去了电子 B．导线中电流的方向与其内部自由电子定向移动的方向相同 C．导体两端有电压，一定能形成稳定电流 D．由R＝可知，导体的电阻R与它两端电压U成正比，与电流I成反比【解答】解：A、丝绸摩擦过的玻璃棒带正电，说明玻璃棒在摩擦过程中失去电子。故A正确；B、正电荷定向移动的方向是电流的方向，金属导线导电靠的是自由电子的定向移动，其方向与电流方向相反。故B错误；C、电路两端有电压，不一定会有电流，电路必须是闭合电路。故C错误；D、导体的电阻是导体的一种性质，与导体中的电流、导体两端的电压大小无关。故D错误。故选：A。3．（3分）如图所示，五月五是端午，蒸角粽，挂菖蒲，香囊身边佩，龙舟水上浮，下列说法正确的是（　　）A．蒸角粽是用做功的方式改变粽子的内能 B．挂在墙上的菖蒲只受重力 C．佩在身上的香囊散发着香气，这是扩散现象 D．龙舟依靠浮力向前运动【解答】解：A、蒸角粽时，粽子吸收热量、温度升高、内能增大，是用热传递的方式改变粽子的内能；故A错误；BC、挂在墙上的菖蒲和佩在身上的香囊都处于静止状态，受力平衡，都受到重力和绳子的拉力，二力平衡；故B错误；C、佩在身上的香囊散发着香气，这是分子在不停地做无规则运动，发生了扩散现象，故C正确；D、划龙舟时，人们用力向后划桨，给水一个向后的力，同时水给船桨一个向前的反作用力，龙舟向前运动；故D错误。故选：C。4．（3分）2022北京冬奥会中，如图，我国运动员比赛中涉及到物理知识，说法正确的是（　　）A．甲图：谷爱凌腾空后加速下落过程中，重力势能变大 B．乙图：滑冰运动员过弯道时，他们的运动状态不变 C．丙图：冰壶在冰面上滑行时，不受摩擦力的作用 D．丁图：花样滑冰中，隋文静被韩聪竖直向上抛起，她到达最高点时处于非平衡状态【解答】解：A、谷爱凌腾空后加速下落过程中，质量不变，高度变小，重力势能变小，故A错误；B、滑冰运动员过弯道时，他们的运动方向发生了变化，运动状态改变，故B错误；C、冰壶在冰面上滑行时，冰壶与冰面之间存在压力，发生了相对滑动，接触面不是光滑的，所以受到摩擦力的作用，故C错误；D、她到达最高点时，只受重力，受力不平衡，不是平衡状态，故D正确。故选：D。5．（3分）20世纪60年代，为控制疟疾疫情，屠呦呦尝试用加热青蒿水溶液的方法使其沸腾，从而去除水分以提取药物，但提取效果并不理想。她猜想：可能在高温的情况下，药物被破坏掉了。对此，可采用的方法是（　　）A．用微火加热使溶液慢慢沸腾 B．用旺火加热缩短沸腾的时间 C．减小容器内的气压 D．增大容器内的气压【解答】解：A、如果不降低气压，即使用微火加热，水的温度仍为100℃，并不能降温，方法不可行。B、如果不降低气压，即使缩短加热沸腾时间，水的温度仍为100℃，并不能降温，方法不可行；C、降低容器内气压，水的沸点也会降低，此方法是可行的；D、增加容器内气压，水的沸点会升高，此方法是不可行的；故选：C。6．（3分）关于如图所示物理实验现象及说明的问题，下列说法正确的是（　　）A．如图甲：电流表有电流通过指针偏转，是因为电磁感应现象 B．如图乙：对钨丝加热，灯泡变暗，说明金属电阻随温度升高而减小 C．如图丙：法拉第发现了通电导体周围存在磁场 D．如图丁：动圈式的话筒就是根据该图工作原理制作而成的【解答】解：A．电流表有电流通过时，通电线圈在磁场中受到力的作用，所以指针才会偏转，故A错误；B．对钨丝加热，钨丝温度升高，灯泡变暗，表明电路中的电流减小，根据欧姆定律可知，钨丝的电阻变大，即金属电阻随温度升高而增大，故B错误；C．图中是奥斯特实验，说明通电导体周围存在着磁场，故C错误；D．动圈式的话筒的原理是电磁感应，图中是探究电磁感应的装置图，故D正确。故选：D。7．（3分）为了提高行车的安全性，有的汽车装有日间行车灯，如图所示，当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮，图所示的电路图中符合这一情况的是（　　）A． B． C． D．【解答】解：A．由电路图可知，只闭合S1时，两灯泡均不亮，故A不符合题意；B．由电路图可知，只闭合S1时，两灯泡都亮，再闭合S2时，L1不亮，故B不符合题意；C．由电路图可知，只闭合S1时，车前大灯L2亮，再闭合S2时，日间行车灯L1亮，故C不符合题意；D．由电路图可知，只闭合S1时，日间行车灯L1亮，再闭合S2时，车前大灯L2亮，故D符合题意。故选：D。（多选）8．（3分）如图所示，甲装置中，空吊篮A重25N，B、C处绳子能承受最大拉力均为100N。小明将单独将空吊篮A提升到高处，施加拉力F随时间变化关系如图乙，A上升速度随时间变化关系如图丙。忽略绳重、摩擦、空气阻力。下列说法正确的是（　　）A．动滑轮所受的重力为23N B．匀速上升的这段时间内克服滑轮重做的额外功为30J C．此装置最多能匀速运载160N重的货物 D．在绳子能承受的最大拉力范围内，运载货物越重机械效率越小【解答】解：A、由图丙可知，在1～2s内A被匀速提升，由图乙可知拉力F＝20N，由图甲可知n＝2，忽略绳重及摩擦，动滑轮重力：G动＝nF﹣GA＝2×20N﹣25N＝15N，故A错误；B、由图丙可知，1～2s内A匀速上升的速度vA＝2m/s，1～2s内滑轮上升的高度：h＝vAt＝2m/s×1s＝2m，1～2s内克服滑轮重做的额外功为：W额＝G动h＝15N×2m＝30J，故B正确；C、忽略绳重及摩擦，绳子拉力为：F＝（G+GA+G动），则提升货物的最大重力为：G＝2F最大﹣GA﹣G动＝2×100N﹣25N﹣15N＝160N，故C正确；D、运载货物越重，由W有＝Gh可知，有用功W有增大，额外功W额外几乎不变；由η＝＝＝可知，有用功W有增大，额外功W额外几乎不变时，机械效率增大，故D错误。故选：BC。二、填空题（本大题共10小题，每小题2分，满分20分）。9．（2分）某同学利用同一刻度尺测量八年级物理课本长度时，得到下列5个数据：25.99cm，25.98cm，25.53cm，26.00cm，26.01cm.则课本长度为 　26.00cm　，多次测量目的是 　求平均值减小误差　。【解答】解：从题中数据可知，25.53cm与其它数据相差较大，所以25.53cm是错误的，应去掉；为减小长度测量的误差，通常采用的方法是取多次测量的平均值；故物理课本长度是：L＝≈26.00cm。故答案为：26.00cm；求平均值减小误差。10．（2分）台式电脑使用一段时间后，为保证电脑的稳定性，需要打开主机箱盖除尘，这是因为散热风扇的扇叶在转动过程中与空气摩擦带上了　电荷　，可以　吸引　轻小物体，所以灰尘会附着在扇叶上。【解答】解：散热风扇转动的过程中与空气摩擦，使扇叶带上了电，带电体的性质是可以吸引轻小的物体，所以扇叶就把灰尘吸附在表面上了。故答案为：电（或电荷，或静电）；吸引。11．（2分）一只蛙在水里发出“呱呱”的叫声，图甲是没有叫的时候的情景，图乙是发出叫声后的情景，由此两个情景说明 　声音是由发声体的振动产生的　，你判断的依据是 　蛙在水里发出“呱呱”的叫声后产生水波　。【解答】解：一只蛙在水里发出“呱呱”的叫声，图甲是没有叫的时候的情景，图乙是发出叫声后的情景，由此两个情景说明声音是由发声体的振动产生的，判断的依据是：蛙在水里发出“呱呱”的叫声后产生水波。故答案为：声音是由发声体的振动产生的；蛙在水里发出“呱呱”的叫声后产生水波。12．（2分）半导体二极管接入直流电路时，电源的正负极对其工作 　有　影响（填“有”或“没有”）.电能可以使电动机转动，同时产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量转化具有 　方向　性.【解答】解：（1）半导体二极管接入直流电路时，如果电源的正负极对调，半导体二极管就不会发光，所以电源的正负极对其工作有影响；（2）能量在转化或转移的过程中，其总量保持不变。电能可以使电动机转动，同时产生内能散失在空气中，但这些内能却无法自动转化为电能，该现象说明能量的转化具有方向性。故答案为：有；方向。13．（2分）在光学实验室内，将一辆玩具汽车放置在白色背景板前。拉上窗帘，打开光源A，让一束白光照向汽车，发现汽车呈现黄色，这是由于汽车　反射　（吸收/反射）了黄色光。若将另外一束红光照向汽车的影子，则影子区域此时呈现　红　色。【解答】解：发现汽车呈现黄色，这是由于汽车反射黄色光。将另外一束红光照向汽车的影子，将影子照亮，由于背景是白色的，反射各种色光，所以反射红光，故区域呈现红色。故答案为：反射；红。14．（2分）2021年5月，我国自主设计的“祝融号”火星车成功着陆火星，如图所示，实现了我国航天史上的新突破，已知同一物体在火星上的重力为地球上的（地球表面g取10N/kg）。已知车的质量为240kg，则它从地球到火星时，车的质量 　不变　（选填“变大”“变小”或“不变”），火星车在火星表面静止时，若所有轮子和水平表面的总接触面积为300cm2，则车对火星表面的压强是 　3×104　Pa。【解答】解：（1）火星车从地球上到火星上，位置发生变化，但所含物质的多少没有变化，所以质量不变；（2）火星车在火星表面静止时，对火星表面的压力：F＝G火＝G地＝mg＝×240kg×10N/kg＝900N，车对火星表面的压强：p＝＝＝3×104Pa。故答案为：不变；3×104。15．（2分）随着人民生活水平的日益提高，“负压鱼缸”受人们青睐，如图甲所示，负压鱼缸的结构采用独特设计，原理如图乙所示，负压真空泵工作时，抽走里面的空气，内部气体压强 　变小　，使鱼箱顶部处于低压状态，水位会上升，在 　大气压　的作用下，水就不会从鱼缸出口流出，鱼儿可以自由游到鱼缸顶部。【解答】解：负压真空泵工作时，抽走里面的空气，内部气体压强变小，使鱼箱顶部处于低压状态，水位会上升，在大气压的作用下，水就不会从鱼缸出口流出，鱼儿可以自由游到鱼缸顶部。故答案为：变小；大气压。16．（2分）如图所示，烛焰恰好在光屏上成清晰的像，此实验现象与 　照相机　（选填“照相机”“投影仪”或“放大镜”）的成像原理相同。保持蜡烛和凸透镜位置不变，在它们之间放置一副近视眼镜片在凸透镜的主光轴上，光屏必须向 　右　（选填“左”或“右”）移动，才能再次呈现清晰的实像。【解答】解：如图可知，物距大于像距，可以成倒立、缩小的实像，照相机就是利用此原理制成的；保持蜡烛和凸透镜位置不变，在它们之间放置一副近枧眼镜片在凸透镜的主光轴上，由于近视眼镜为凹透镜，对光线具有发散作用，所以光屏必须向右移动，才能冉次呈现清晰的实像。故答案为：照相机；右。17．（2分）如图：当开关S闭合，甲、乙两表为电压表时，两表示数之比U甲：U乙＝3：1，则R1：R2为　2：1　；当开关S断开，甲、乙两表为电流表时，两表示数之比I甲：I乙为　2：3　。【解答】解：（1）当开关S闭合，甲、乙两表为电压表时，等效电路图如下图所示：∵串联电路各处的电流相等，I＝，∴根据U＝IR可知，两电压表的示数之比：＝＝，则＝；（2）当开关S断开，甲、乙两表为电流表时，等效电路图如下图所示：∵并联电路各支路两端的电压相等，∴根据I＝可知，＝＝＝，两电流表的示数之比：＝＝＝。故答案为：2：1；2：3。18．（2分）如图所示，电源电压保持不变，灯泡上标有“10V 5W”字样（不考虑温度对灯丝电阻的影响），当S、S1都闭合且滑动变阻器的滑片P在A端时，电流表A的示数为1A，此时灯泡正常发光，则滑动变阻器的最大阻值为 　20　Ω，当S闭合、S1断开且滑动变阻器的滑片P在B端时，通电100秒，灯泡L消耗的电能 　125　J。【解答】解：（1）当S、S1都闭合且滑动变阻器的滑片P在A端时，灯泡L与R的最大阻值并联，电流表测干路电流，因并联电路中各支路两端的电压相等，且此时灯泡正常发光，所以，电源的电压U＝UL＝10V，由P＝UI可得，通过灯泡的电流：IL＝＝＝0.5A，因并联电路中干路电流等于各支路电流之和，所以，通过R的电流：IR＝I﹣IL＝1A﹣0.5A＝0.5A，由欧姆定律可得滑动变阻器的最大阻值：R＝＝＝20Ω；（2）灯泡的电阻：RL＝＝＝20Ω，当S闭合、S1断开且滑动变阻器的滑片P在B端时，灯泡L与滑动变阻器R的最大阻值串联，电压表测R两端的电压，因串联电路中总电阻等于各分电阻之和，所以，电路中的电流：I′＝＝＝0.25A，灯泡L的实际功率：PL′＝（I′）2RL＝（0.25A）2×20Ω＝1.25W；通电100秒，灯泡L消耗的电能：W＝PL′t＝1.25W×100s＝125J。故答案为：20；125。三、作图、实验及探究题（本大题共4个小题共31分）19．如图所示，电阻箱的示数是 　84580.2　Ω；【解答】解：根据电阻箱的读法可知，如图所示，电阻箱的示数为R＝8×10000Ω+4×1000Ω+5×100Ω+8×10Ω+0×1Ω+2×0.1Ω＝84580.2Ω。故答案为：84580.2。20．如图是一个杠杆式简易起吊机，它上面装了一个定滑轮可以改变拉绳的方向，杠杆OBA可绕O点转动。请在图上画出杠杆OBA的动力臂L和物体M所受重力的示意图。【解答】解：（1）从支点向动力作用线引垂线，作出动力臂，用双箭头标出，标上字母L；如图所示：（2）过重心沿竖直向下的方向画一条带箭头的线段，并用符号G表示，即为物体的重力示意图：21．如图所示，A'O'是AO在平面镜中的像，请根据平面镜成像特点在图中画出平面镜的位置。【解答】解：平面镜所成的像和物体是以镜面为对称轴的轴对称图形，连接AA′，OO′，作这两条线段的垂直平分线即为平面镜的位置。如图所示：22．（8分）小明用如图甲所示的实验装置探究“水沸腾时温度变化的特点”，烧杯和试管中均装有适量的水。（1）在安装、调整图甲中实验器材时，合理的顺序是 　自下而上　（选填“自下而上”或“自上而下”），调整好器材后，用酒精灯加热，这是通过 　热传递　（选填“做功”或“热传递”）的方式增加水的内能。（2）实验中观察到水沸腾前后水中气泡的上升情况不同，如图丙、丁所示，其中 　丁　（选填“丙”或“丁”）是水沸前的的情景；水沸腾时，能到大量的“白气”不断从烧杯中冒出，这些“白气”是由于水蒸气 　液化　（填写物态变化名称）而产生的，这个过程水蒸气要 　放　热。（3）小明观察实验现象发现，烧杯中的水沸腾了，而试管中的水并未沸腾，原因是试管中的水 　无法吸收热量　。（4）小明将试管取出，并放置一段时间后，再次分别给烧杯和试管中的水加热，使它们在相同时间内吸收的热量相同，根据记录的实验数据，得到如图乙所示的图像，则 　a　（选填“a”或“b”）图像代表试管中的水沸腾时温度变化的特点。（5）由图像可知，实验时周围环境的大气压 　低于　（选填“低于”或“高于”）标准大气压。【解答】解：（1）实验器材安装时，应先固定下面的铁圈，然后放上烧杯，再固定上面的铁圈，防止温度计碰到烧杯底部，由此可知，器材安装时，应自下而上安装；用酒精灯加热，水吸收热量，通过热传递的方式增加水的内能；（2）丙中出现大量气泡，并且气泡在上升过程中体积逐渐增大，所以是沸腾时的图象；丁中气泡在上升过程中体积逐渐减小，所以是沸腾前的图象；水在沸腾过程中吸收热量，但温度保持不变；“白气”是由于高温水蒸气在空中遇冷液化成小水珠飘散在空中形成的，放出热量；（3）试管在烧杯中，试管中的水达到沸点，但是烧杯中的水和试管中水的温度一样，所以试管中的水无法吸收热量，故不能沸腾；（4）初温相同的不同质量的水，水的质量越小，沸腾的越快，试管中水的质量小，所以沸腾的较快，所以是a；（5）在标准大气压下，水的沸点是100℃，气压越低，沸点越低，如图乙可以看出水的沸点是96℃，所以气压低于大气压。故答案为：（1）自下而上；热传递；（2）丁；液化；放；（3）无法吸收热量；（4）a；（5）低于。23．（7分）学完质量和密度后，小明用托盘天平和量筒测某种油的密度.（1）实验时，发现小明把托盘天平放在水平台上如图甲所示，调节天平的平衡螺母，但始终无法将天平调平，看到中央刻度盘的指针向右偏转，无法调平的原因 　游码没有移到标尺左端的零刻度处　，当他发现问题后，改正错误操作后，发现指针偏向分度盘的左侧，这时他们应将平衡螺母向 　右　（选填“左”或“右”）调，使横梁平衡。调平后，测量质量时中 　不能　（“能”或“不能”）调节平衡螺母。（2）天平平衡后，他们开始测量，测量步骤如下：A.用天平测出烧杯和剩余油的总质量；B.将待测油倒入烧杯中，用天平测出烧杯和油的总质量；C.将烧杯中油的一部分倒入量筒，测出倒出到量筒的这部分油的体积。请根据以上步骤，写出正确的操作顺序：　BCA　（填字母代号）。（3）若在步骤B中测得烧杯和油的总质量为55.8g.其余步骤数据如图乙、丙所示，则倒出到量筒的这部分油的质量是 　18.4　g，体积是 　20　cm3；（4）根据密度的计算公式可以算出，该油的密度是 　0.92×103　kg/m3。【解答】解：（1）天平放在水平桌面上，游码没有移到标尺左端的零刻度处，就调节天平的平衡螺母，无法将天平调平；当游码归零时，天平指针依旧向左偏转，应该将螺母向右调节；在称量的过程中不能再调节平衡螺母，应采用加减砝码或移动游码来使天平平衡；（2）要正确测量油的密度，需先测出烧杯和油的总质量，将烧杯中油的一部分倒入量筒，测出这部分油的体积，用天平测量烧杯和剩余油的总质量，故顺序为BCA；（3）由图知，烧杯和剩余油的总质量为：m剩＝20g+10g+5g+2.4g＝37.4g量筒中的油的质量为：m＝m总﹣m剩＝55.8g﹣37.4g＝18.4g油的体积为V＝20cm3（4）油的密度为：ρ＝＝＝0.92g/cm3＝0.92×103kg/m3。故答案为：（1）游码没有移到标尺左端的零刻度处；右；不能；（2）BCA；（3）18.4；20；（4）0.92×103。24．学生在做“测量小灯泡的电阻”实验时，准备了以下器材：小灯泡（额定电压为2.5V）、电流表（0～0.6A）、电压表（0～3V）、开关、两节干电池、滑动变阻器、导线若干。（1）如图1所示是小雨连接的实物图，存在连接错误，但只需改动一根导线，即可使电路连接正确，请你在应改动的导线上打”×”，并用笔画线代替导线画出正确的接法。实验次数电压/V电流/A电阻/Ω平均电阻/Ω11.00.16 7.421.40.187.831.80.228.2（2）学生纠正错误后，正确连接好电路后，闭合开关S，发现小灯泡L不发光，电流表示数为0，电压表的指针有明显的偏转，故障是 　灯泡断路　。（3）改变滑动变阻器滑片的位置，记录下不同时刻的电压值和电流值，并计算出小灯泡在不同电压下的电阻值，数据处理表格如表所示，请你补填上第1次实验的电阻值是 　6.3　Ω（结果保留1位小数）。在数据表格中有一处是不恰当的，这一处是 　平均电阻　，原因是 　灯的电阻随温度的变化而变化　。（4）小清设计的测量另一待测电阻Rx阻值的电路如图2所示，他的测量步骤如下：第1步：将Rx接在电路中A、B两点间，闭合开关S，调节滑动变阻器滑片P至适当位置，此时电压表的示数如图表盘所示，示数为 　2　V，断开开关S，移走Rx；第2步：再将电阻箱R接在A、B两点间，闭合开关S，保持滑动变阻器滑片位置不变，调节电阻箱使电压表的示数仍如图表盘所示，此时电阻箱接入电路中的阻值R＝48Ω，则小清测得Rx的阻值为 　48　Ω。【解答】解：（1）在图1的电路中，电压表测电源电压，这是错误的；在测量定小灯泡电阻的实验中，电压表应与灯泡并联，修改后电路如图所示：（2）闭合开关S，小灯泡不亮，电流表无示数，说明电路可能断路；电压表指针明显偏转，说明电压表与电源连通，则与电压表并联的支路以外的电路是完好的，与电压表并联的小灯泡断路；（3）根据欧姆定律可得第1次实验的电阻值：R1＝＝≈6.3Ω；数据处理有一处是不恰当的，这一处是设计平均电阻一栏，原因是灯的电阻随温度的变化而变化；（4）由图2可知，电压表选用0～3V量程，分度值为0.1V，可读出示数为2V；保持变阻器接入电路的电阻和电压表示数不变，则变阻器两端电压U变＝U﹣2V仍不变，根据串联电路的分压规律可知，电阻箱此时接入电路中的阻值与Rx的阻值相等，即Rx＝R＝48Ω。故答案为：（1）如上图所示；（2）灯泡断路；（3）6.3；平均电阻；灯的电阻随温度的变化而变化；（4）2；48。四、综合题（本大题共3个小题，共25分）25．（8分）如图所示，2022年4月中国派6架“运﹣20”大型运输机向塞尔维亚运送了常规军事物资。首次执行国外飞行任务。在编队中前所未有，是创纪录的，它对于推进我国经济和国防现代化建设，应对抢险救灾、人道主义援助等紧急情况，具有重要意义。求：（1）飞机正常飞行时，其升力利用气体流速越大，压强越 　小　（选填“小”或“大”）的原理工作的，所以飞机机翼的横截面要设计成图中的 　B　（选填字母）。A.B.C.D.（2）飞往塞尔维亚的途中，6架“运20”以平均时速800km/h在空中飞行了540min，则这段时间内通过的路程是多少m？（3）飞机飞行1h需要燃烧热值为4×107J/kg的航空燃油约10t，求这些燃料完全燃烧放出的热量；若飞机在空中水平飞行时，所受平均阻力为8×104N，求飞机飞行10000m的过程中克服阻力所做的功为多少？【解答】解：（1）飞机正常飞行时，其升力利用气体流谏越大，压强越小的原理工作的；所以飞机机翼的横截面要设计成图中的B图形。（2）这段时间内通过的路程是：s＝vt＝800km/h×＝7200km＝7.2×106m；（3）这些燃料完全燃烧放出的热量：Q＝qm＝4×107J/kg×10000kg＝4×1011J；克服阻力所做的功为：W＝Fs＝8×104N×10000m＝8×108J。答：（1）小；B；（2）则这段时间内通过的路程是7.2×106m；（3）克服阻力所做的功为8×108J。26．（8分）如图所示，是某型号的爆米花机的电路图，该爆米花机具有制作和保温功能。只闭合开关S1时，R1加热，电动机搅拌，开始制作爆米花；只闭合开关S2时，R2保温，防止爆米花变凉；爆米花机的铭牌如表所示。[c玉米＝1.2×103J/（Kg•℃）]额定电压220V加热功率200W保温功率22W电动机功率40W（1）将100g、20℃的玉米加热到300℃成为爆米花时，求玉米粒需要吸收的热量；（2）电阻R1发热，把100g、20℃的玉米粒加热成为爆米花，需要用时5min，求R1的加热效率。（3）求保温电阻R2的阻值。【解答】解：（1）玉米吸收的热量：Q吸＝c玉米m（t﹣t0）＝1.2×103J/（kg•℃）×0.1kg×（300℃﹣20℃）＝3.36×104J；（2）由题知，电阻R1发热，加工时给玉米加热的功率P加热＝200W，由P＝可得，电阻R1加热消耗的电能为：W＝P加热t＝200W×5×60s＝6×104J，R1的加热效率：η＝＝×100%＝56%；（3）由题和图示知，只闭合开关S2时，只有R2连入电路，处于保温，由P＝得R2的阻值：R2＝＝＝2200Ω。答：（1）玉米粒需要吸收的热量为3.36×104J；（2）R1的加热效率为56%；（3）保温电阻R2的阻值为2200Ω。27．（9分）如图所示，将质量为80g，体积为100cm3的铁制小球放入盛水的薄玻璃容器的水中在玻璃容器下方有一已经接入电路的螺线管，小灯炮L标有“6V 3W”字样，通过螺线管的电流I与螺线管对铁制小球的作用力F的关系如表所示（灯丝电阻保持不变，不考虑铁制小球与螺线管距离的远近对作用力F的影响）求：I/A0.10.20.30.40.5F/N0.050.10.150.20.25（1）请判断：开关闭合后通电螺线管具有了磁性，其上端为 　N　极，（2）断开开关铁制小球静止时露出水面的体积是多少？（3）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是多大？（4）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是多大？【解答】解：（1）开关闭合后通电螺线管具有了磁性，其上端为N极，（2）小球的密度：ρ＝＝＝0.8g/cm3，因小球的密度小于水的密度，所以，断开开关时，铁制小球静止时处于漂浮状态，受到的浮力和自身的重力相等，则小球受到的浮力：F浮＝G＝mg＝80×10﹣3kg×10N/kg＝0.8N，由F浮＝ρgV排可得，小球排开水的体积：V排＝＝＝＝8×10﹣5m3＝80cm3，则小球露出水面的体积：V露＝V﹣V排＝100cm3﹣80cm3＝20cm3；（3）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中时，因物体浸没时排开液体的体积和自身的体积相等，所以，小球受到的浮力：F浮′＝ρ水gV排＝1.0×103kg/m3×10N/kg×100×10﹣6m3＝1N，因小球悬停静止时，受到竖直向上的浮力和竖直向下的重力、螺线管对铁制小球的作用力处于平衡状态，由平衡条件可得：G+F＝F浮′，则螺线管对铁制小球的作用力：F＝F浮′﹣G＝1N﹣0.8N＝0.2N，查表可知，此时电路中的电流I＝0.4A，由P＝UI＝可得，灯泡的电阻：RL＝＝＝12Ω，此时小灯泡消耗的功率：PL′＝I2RL＝（0.4A）2×12Ω＝1.92W；（4）当小灯泡正常发光时，电路中的电流：I＝IL＝＝＝0.5A，查表可知，此时螺线管对铁制小球的作用力F′＝0.25N，此时小球受到竖直向上的浮力和支持力、竖直向下的重力和螺线管对铁制小球的作用力处于平衡状态，由力的平衡条件可得：F浮′+F支持＝F′+G，则小球受到的支持力：F支持＝F′+G﹣F浮′＝0.25N+0.8N﹣1N＝0.05N，因小球对容器底的压力和受到的支持力是一对相互作用力，所以，小球对容器底的压力：F压＝F支持＝0.05N。答：（1）N；（2）断开开关铁制小球静止时露出水面的体积是20cm3；（3）闭合开关，调节滑动变阻器的滑片使铁制小球能悬停在水中，此时小灯泡消耗的功率是1.92W；（4）闭合开关，调节滑动变阻器的滑片使小灯泡正常发光，当铁制小球静止时，小球对容器底的压力是0.05N。
