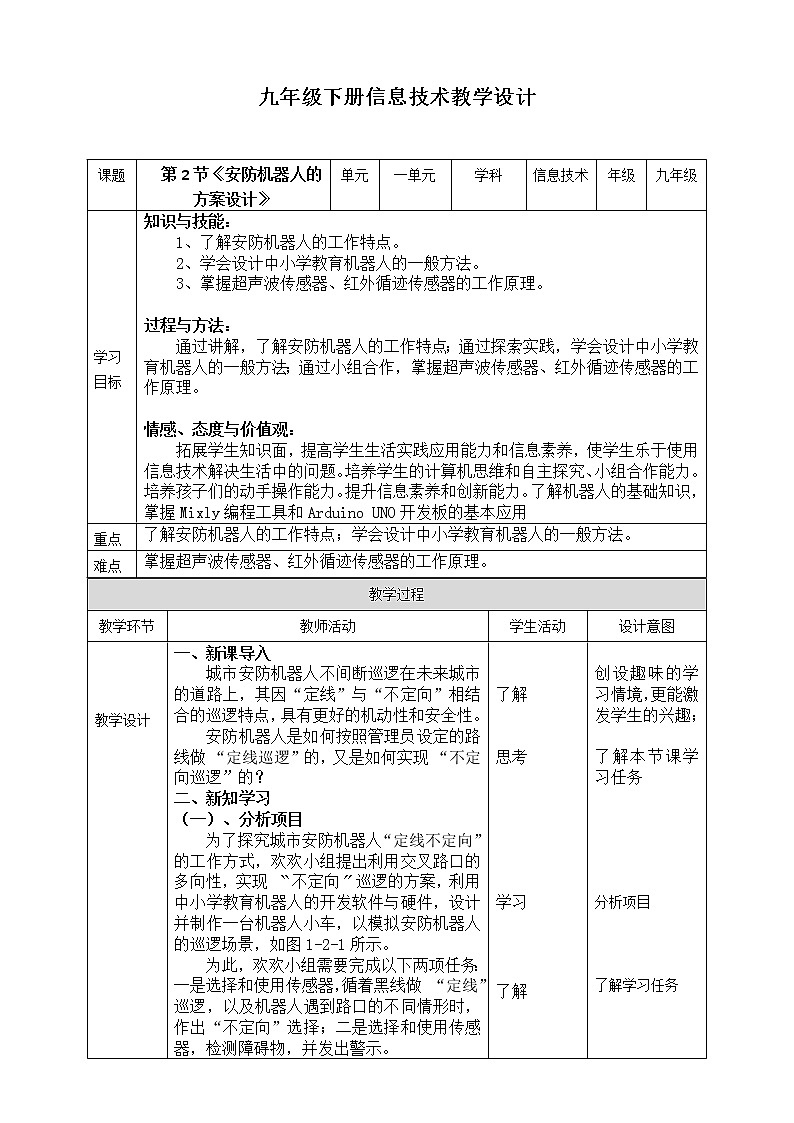

城市安防机器人不间断巡逻在未来城市的道路上，其因“定线”与“不定向”相结合的巡逻特点，具有更好的机动性和安全性。
安防机器人是如何按照管理员设定的路线做 “定线巡逻”的，又是如何实现 “不定向巡逻”的？
为了探究城市安防机器人“定线不定向”的工作方式，欢欢小组提出利用交叉路口的多向性，实现 〝不定向〞巡逻的方案，利用中小学教育机器人的开发软件与硬件，设计并制作一台机器人小车，以模拟安防机器人的巡逻场景，如图1-2-1所示。
为此，欢欢小组需要完成以下两项任务： 一是选择和使用传感器，循着黑线做 “定线”巡逻，以及机器人遇到路口的不同情形时，作出“不定向”选择；二是选择和使用传感器，检测障碍物，并发出警示。

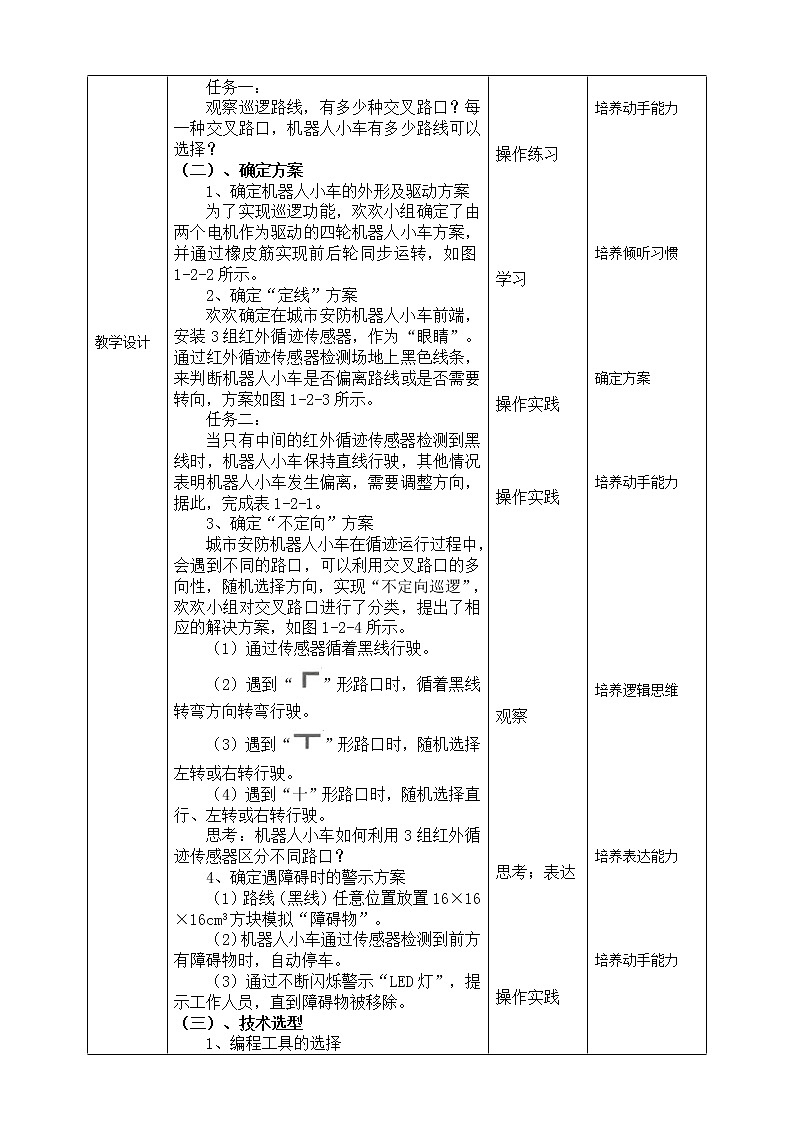

观察巡逻路线，有多少种交叉路口？每一种交叉路口，机器人小车有多少路线可以选择？
为了实现巡逻功能，欢欢小组确定了由两个电机作为驱动的四轮机器人小车方案，并通过橡皮筋实现前后轮同步运转，如图1-2-2所示。
1、确定机器人小车的外形及驱动方案
欢欢确定在城市安防机器人小车前端，安装3组红外循迹传感器，作为“眼睛”。通过红外循迹传感器检测场地上黑色线条，来判断机器人小车是否偏离路线或是否需要转向，方案如图1-2-3所示。
当只有中间的红外循迹传感器检测到黑线时，机器人小车保持直线行驶，其他情况表明机器人小车发生偏离，需要调整方向，据此，完成表1-2-1。
城市安防机器人小车在循迹运行过程中，会遇到不同的路口，可以利用交叉路口的多向性，随机选择方向，实现“不定向巡逻”，欢欢小组对交叉路口进行了分类，提出了相应的解决方案，如图1-2-4所示。
3、确定“不定向”方案
思考：机器人小车如何利用3组红外循迹传感器区分不同路口？
4、确定遇障碍时的警示方案
Mixly（米思齐）是一款中小学教育机器人常用的图形化编程软件，支持Arduin, MierPythn， Pythn等编程语言。我们可以通过拼接图形化代码模块的方式来编写程序。
控制器选择中小学教育机器人常用的Arduin UN开发板（本教材统称Arduin控制器），上面搭载了包含14个输人/输出数字信号、6个模拟信号输人、电源输人、USB连接等用于开发的端口或接口，如图1-2-6所示。
（1）红外循迹传感器 红外循迹传感器是集红外发射和红外接收于一体的红外传感器，发射出的红外光遇到不同颜色的物体时，会不同程度地被吸收。当低于接收域值时，就输出高电平，反之则输出低电平，其工作原理如图1-2-7所示。
（2）超声波传感器 超声波传感器一般有两个探头，一个是超声波发射端，一个是超声波接收端。其工作原理是利用超声波碰到障碍物会产生显著的反射，形成反射回波，通过公式s=(340x0/2计算出与反射面之间的距离。其工作原理如图1-2-8所示。
（2）超声波传感器
超声波传感器有一个有效范围。以HC-SR04超声波传感模块为例，其探测距离在2~45cm之间。
在使用Arduin控制器之前，需要搭建编程环境，具体操作如下。1、用USB数据线将Arduin控制器与安装好Mixly编程工具的电脑连接，电源指示灯长亮，表明Arduin控制器与电脑连接正常。、2、打开Mixly编程工具，查看是否自动识别了Arduin控制器，如图1-2-9所示。
（四）、编程环境的搭建
3、通过小实验检验环境搭建是否成功。
编写一段程序，如图1-2-10所示，上传到Arduin控制器，如果控制器上的LED小灯间隔1s闪烁，表示编程环境搭建成功。
试运用Mixly编程工具与Arduin控制器，完成在串口监视上显示“你好！我是城市守卫机器人！”的任务。
