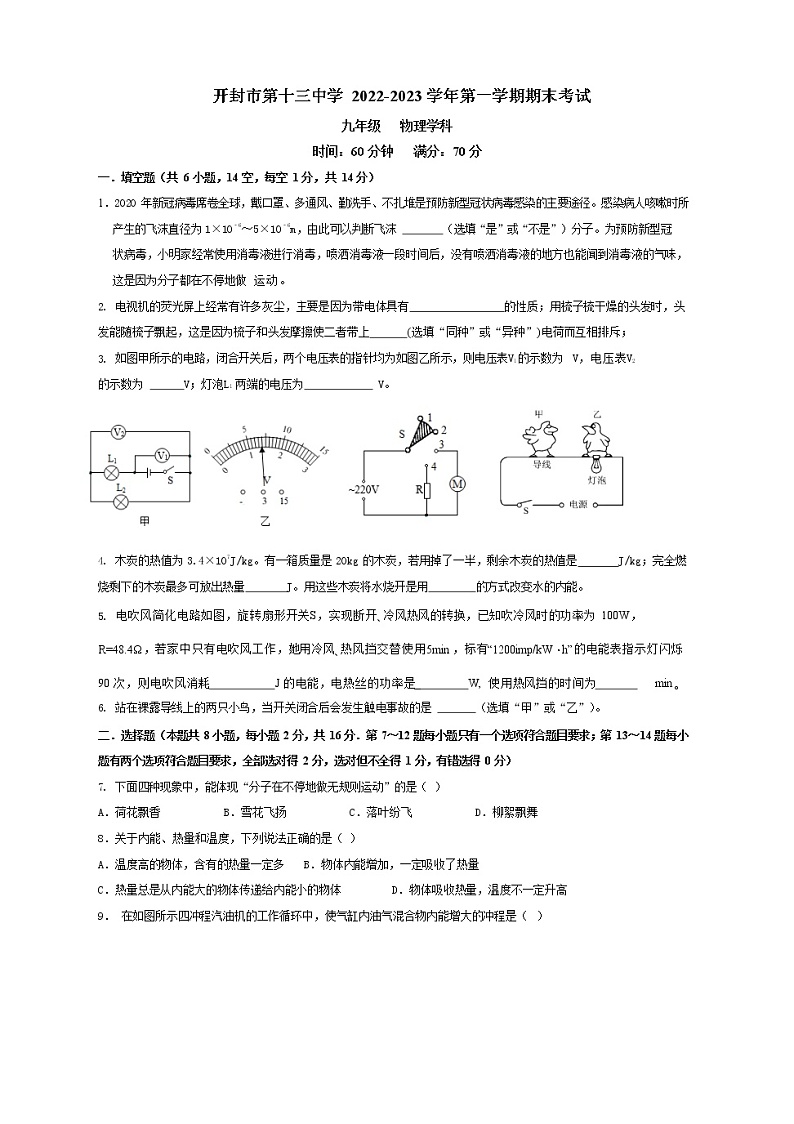

河南省开封市第十三中学2022-2023学年九年级上学期1月期末物理试题

这是一份河南省开封市第十三中学2022-2023学年九年级上学期1月期末物理试题，共5页。
时间：60 分钟满分：70 分
一．填空题（共 6 小题，14 空，每空 1 分，共 14 分）
1．2020 年新冠病毒席卷全球，戴口罩、多通风、勤洗手、不扎堆是预防新型冠状病毒感染的主要途径。感染病人咳嗽时所产生的飞沫直径为 1×10﹣6～5×10﹣6m，由此可以判断飞沫 （选填“是”或“不是”）分子。为预防新型冠
状病毒，小明家经常使用消毒液进行消毒，喷洒消毒液一段时间后，没有喷洒消毒液的地方也能闻到消毒液的气味， 这是因为分子都在不停地做 运动。
电视机的荧光屏上经常有许多灰尘，主要是因为带电体具有 的性质；用梳子梳干燥的头发时，头发能随梳子飘起，这是因为梳子和头发摩擦使二者带上 (选填“同种”或“异种”)电荷而互相排斥；
如图甲所示的电路，闭合开关后，两个电压表的指针均为如图乙所示，则电压表V1 的示数为 V，电压表V2
的示数为 V；灯泡L1 两端的电压为 V。

木炭的热值为 3.4×107J/kg。有一箱质量是 20kg 的木炭，若用掉了一半，剩余木炭的热值是 J/kg；完全燃烧剩下的木炭最多可放出热量 J。用这些木炭将水烧开是用 的方式改变水的内能。
电吹风简化电路如图，旋转扇形开关S，实现断开､冷风热风的转换，已知吹冷风时的功率为 100W，
R=48.4Ω，若家中只有电吹风工作，她用冷风､热风挡交替使用 5min，标有“1200imp/kW･h”的电能表指示灯闪烁90 次，则电吹风消耗 J 的电能，电热丝的功率是_ W, 使用热风挡的时间为 min｡
站在裸露导线上的两只小鸟，当开关闭合后会发生触电事故的是 （选填“甲”或“乙”）。
二．选择题（本题共 8 小题，每小题 2 分，共 16 分．第 7～12 题每小题只有一个选项符合题目要求；第 13～14 题每小题有两个选项符合题目要求，全部选对得 2 分，选对但不全得 1 分，有错选得 0 分）
下面四种现象中，能体现“分子在不停地做无规则运动”的是（ ）
A．荷花飘香 B．雪花飞扬 C．落叶纷飞 D．柳絮飘舞8．关于内能、热量和温度，下列说法正确的是（ ）

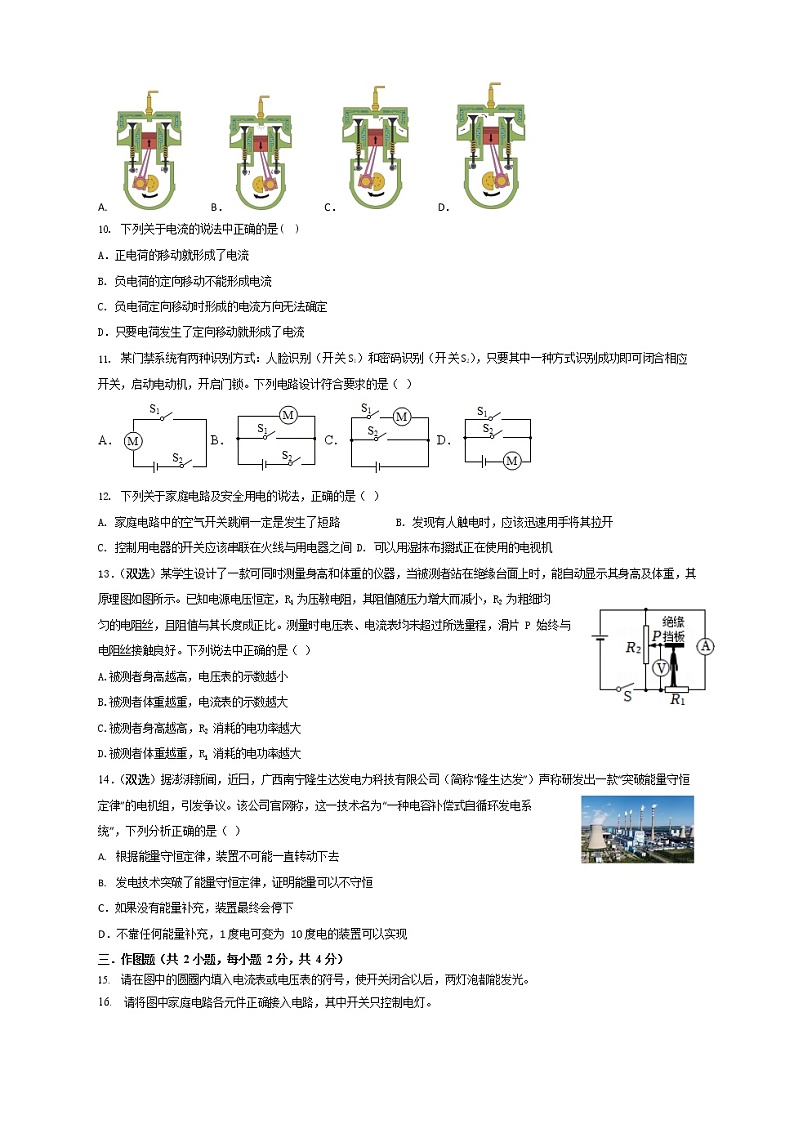

A．温度高的物体，含有的热量一定多B．物体内能增加，一定吸收了热量 C．热量总是从内能大的物体传递给内能小的物体 D．物体吸收热量，温度不一定升高9． 在如图所示四冲程汽油机的工作循环中，使气缸内油气混合物内能增大的冲程是（ ）
B．C．D．
下列关于电流的说法中正确的是( ) A．正电荷的移动就形成了电流
负电荷的定向移动不能形成电流
负电荷定向移动时形成的电流方向无法确定D．只要电荷发生了定向移动就形成了电流
某门禁系统有两种识别方式：人脸识别（开关S1）和密码识别（开关S2），只要其中一种方式识别成功即可闭合相应开关，启动电动机，开启门锁。下列电路设计符合要求的是（ ）
A．B．C．D．
下列关于家庭电路及安全用电的说法，正确的是（ ）
A. 家庭电路中的空气开关跳闸一定是发生了短路 B. 发现有人触电时，应该迅速用手将其拉开 C. 控制用电器的开关应该串联在火线与用电器之间 D. 可以用湿抹布擦拭正在使用的电视机
13．（双选）某学生设计了一款可同时测量身高和体重的仪器，当被测者站在绝缘台面上时，能自动显示其身高及体重，其原理图如图所示。已知电源电压恒定，R1 为压敏电阻，其阻值随压力增大而减小，R2 为粗细均
匀的电阻丝，且阻值与其长度成正比。测量时电压表、电流表均未超过所选量程，滑片 P 始终与电阻丝接触良好。下列说法中正确的是（ ）
A.被测者身高越高，电压表的示数越小 B.被测者体重越重，电流表的示数越大 C.被测者身高越高，R2 消耗的电功率越大 D.被测者体重越重，R1 消耗的电功率越大
14．（双选）据澎湃新闻，近日，广西南宁隆生达发电力科技有限公司（简称“隆生达发”）声称研发出一款“突破能量守恒定律”的电机组，引发争议。该公司官网称，这一技术名为“一种电容补偿式自循环发电系
统”，下列分析正确的是（ ）
根据能量守恒定律，装置不可能一直转动下去
发电技术突破了能量守恒定律，证明能量可以不守恒C．如果没有能量补充，装置最终会停下
D．不靠任何能量补充，1 度电可变为 10 度电的装置可以实现
三．作图题（共 2 小题，每小题 2 分，共 4 分）
请在图中的圆圈内填入电流表或电压表的符号，使开关闭合以后，两灯泡都能发光。
请将图中家庭电路各元件正确接入电路，其中开关只控制电灯。
四．实验探究题（本题共 3 小题，第 17 题 4 分，第 18 题 6 分，第 19 题 8 分，共 18 分）
如图甲、乙，小明用两套相同的装置探究“水和煤油的吸热能力”。
如图甲、乙两烧杯中分别装入初温和 相等的水和煤油；
加热 2min，水吸收的热量 （选填“大于”、“小于”或“等于”）煤油吸收的热量；
由图丙可判断 （选填“a”或“b”）吸热能力弱，液体a 的比热容是b 的 倍；
如图是探究“电流通过导体时产生的热量与哪些因素有关”的实验装置，两个透明容器中密封着等量的空气。甲、 乙两装置使用的是同一电源。
实验是通过比较U 形管中液面的高度差来比较电阻丝产生的热量的多少，这里采用了 的研究方法。
甲装置可探究电流产生的热量与 的关系，乙装置可探究电流产生的热量与 的关系，通电一段时间后，甲装置中 （选填“左”或“右”）侧容器中 U 形管中液面高度差较大。
如果乙装置中 R3 发生了断路，保证通电时间相同，与之前相比较，则左侧 U 形管中液面的高度差将 （选
填“变大”、“变小”或“不变”）。
英国物用学家焦耳通过大量实验，最先精确的确定了电流通过导体时产生的热量跟电流的二次方成正比，跟导 体的电阻成正比，跟时间成正比，这个规律叫做焦耳定律，其表达式为 。
小明和小华利用电源、开关、标有“3.8V”小灯泡等器材进行实验探究。
小明连接了如图甲所示电路，测量小灯泡正常发光时的电阻。
①电路连接中有一处错误，请你在接错的那根导线上打“×”，并另画一根导线，使电路连接正确；
②同组的小华发现小明所选的器材不能完成此实验，其原因是 ；
③小明重新选择合适器材，将电路改接正确后闭合开关，调节滑动变阻器，使灯泡正常发光，此时电流表示数如图乙所示，则灯泡正常发光时的电阻是 Ω；
④小明还利用该电路探究“电流与电压”的关系，测量了小灯泡在不同电压下的电流，并根据所测的数据绘制了小灯泡的电流与电压关系图像，如图丙所示，该实验 （选填“能够”或“不能够”）达成实验目的，原因是
。
小华设计了如图丁所示电路，测量该小灯泡的额定功率。已知电源电压为U，定值电阻的阻值为R0，请帮小华将实验步骤补充完整：
①只闭合开关S、S1，调节滑动变阻器R1，当电压表示数为 时，小灯泡正常发光；
②只闭合开关 ，滑动变阻器R1 的滑片保持不动，记下电压表示数为U1；
③则小灯泡额定功率的表达式为：P 额=
五．综合应用题（本题共 2 小题，第 20 题 9 分，第 21 题 9 分，共 18 分）
养生壶是一种用于养生保健的烹饮容器，它采用新型电加热材料，通电后产生热量把壶内的水加热。如图是某款养生壶及其铭牌。求：
养生壶正常工作时的电阻；
假如养生壶正常工作时，加热效率为 100%，将 1kg 水从 20℃
到 85℃需要多长时间；[c 水=4.2×103/(kg·℃)]
用电高峰期，养生壶将 1kg 水从 20℃加热到 85℃，实际用时350s，求此时养生壶的实际电功率。（设养生壶的电阻和加热效率不变）
如图所示电路，灯泡L1 标有“6V 3W”、L2 标有“6V 6W”的字样，滑动变阻器 R 最大阻值为 18Ω，当 S、S1、S2 都闭合，滑片P 移到最右端时，两灯正常发光（设灯丝电阻保持不变）。求：
灯泡L1 的电阻；
当S、S2 闭合，S1 断开时，调节滑片P 到中点，求此时滑动变阻器的电功率；
通过开关和滑片位置的调整，求此电路的最小功率。
